Fractal Bench Dog - Phiên bản cải tiến cho bàn làm việc của bạn

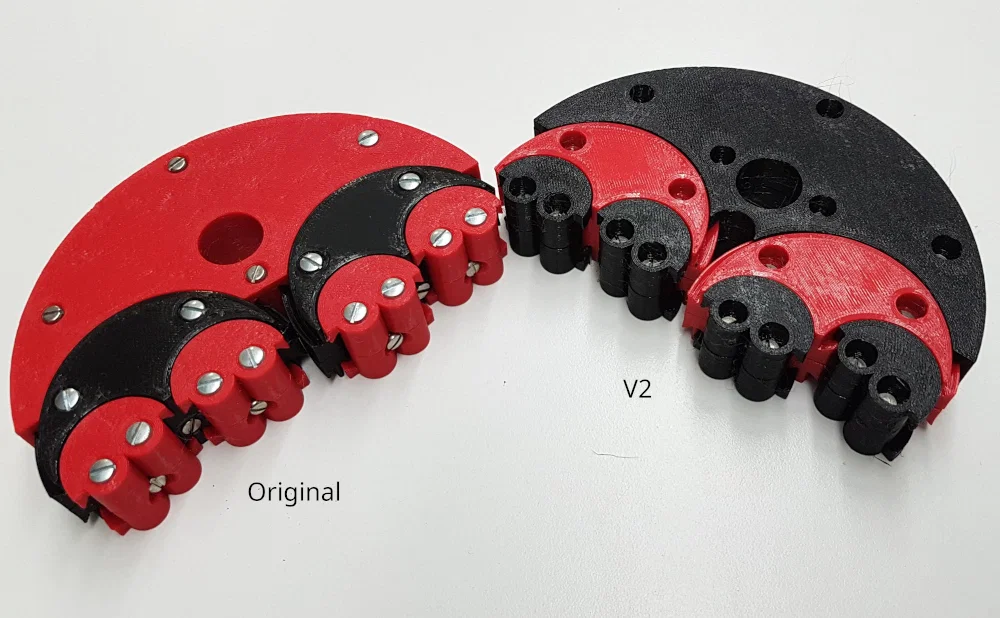

Đây là phiên bản cải tiến của mà mình đã chia sẻ. Mình có đính kèm thêm file STEP cho bác nào muốn chỉnh sửa nhé.

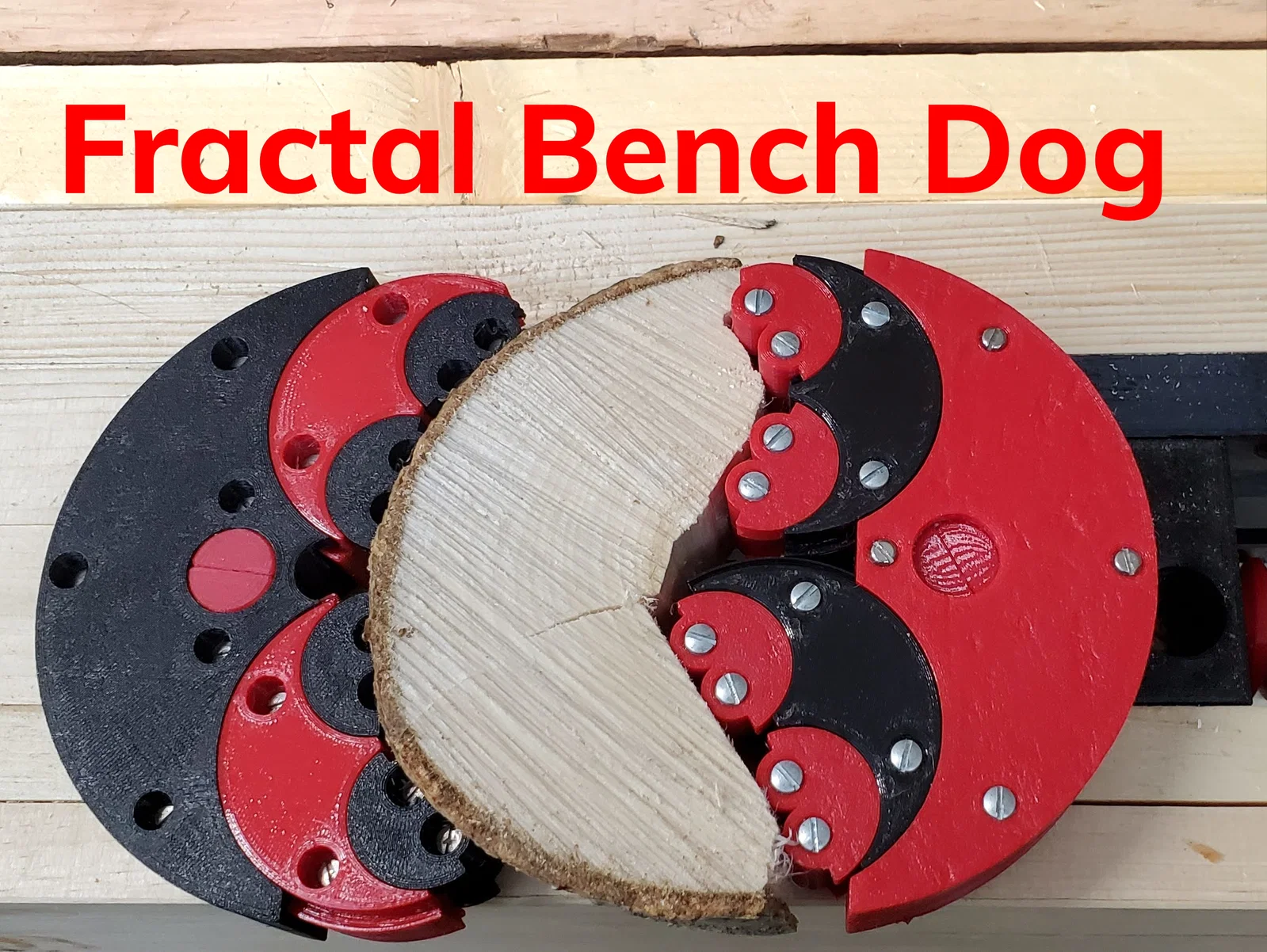

Sau khi xem video phục chế cái ê-tô fractal của kênh Hand Tool Rescue (https://youtu.be/QBeOgGt_oWU), mình thấy cơ chế này hay quá, nó cho phép mình kẹp được những vật hình dạng cong hoặc không đều. Tìm kiếm trên các trang chia sẻ mô hình mà không thấy cái nào tương tự, thế là mình quyết định tự thiết kế luôn.

Thay vì thiết kế cả một cái ê-tô, mình chỉ thiết kế phần má kẹp để dùng như một cái bench dog, có thể gắn trên bàn Workmate hoặc bàn làm việc thông thường. Cái chốt (peg) ở phiên bản này có kích thước 0.77" (19.6mm), nhưng mình cũng đã kèm theo phiên bản 0.75" (19mm) cho các bác lựa chọn.

Tất cả các bộ phận đều được tách rời để có thể in mà không cần dùng support. Thiết kế này chủ yếu lắp ghép bằng ốc vít, tuy nhiên các bác có thể dùng keo dán cho hầu hết các chi tiết, trừ phần ốc cố định.

Thiết kế được tính toán với độ hở (clearance) 0.3mm, nhưng các bác có thể chêm thêm vào phần khớp đuôi én nếu máy in của mình không đạt được độ chính xác này.

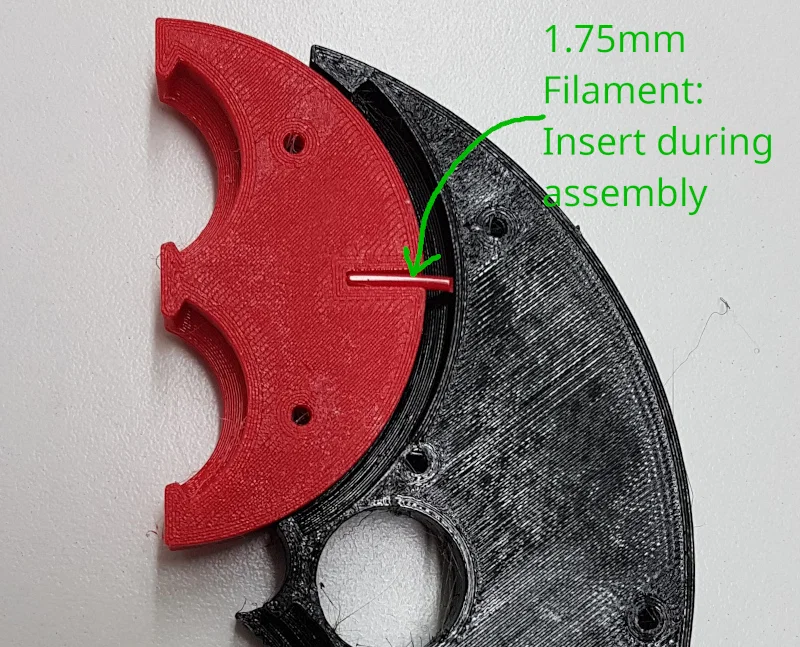

Các bác dùng ốc vít #4-40 hoặc 3mm đều được. Phiên bản cải tiến này tương thích với ốc có độ dài từ 10mm đến 16mm (3/8"-5/8"). Một thay đổi khác so với phiên bản trước là thay vì dùng ốc lục giác (grub screws), mình dùng các đoạn sợi nhựa filament cắt nhỏ để cố định khi lắp ghép nửa trên và nửa dưới.

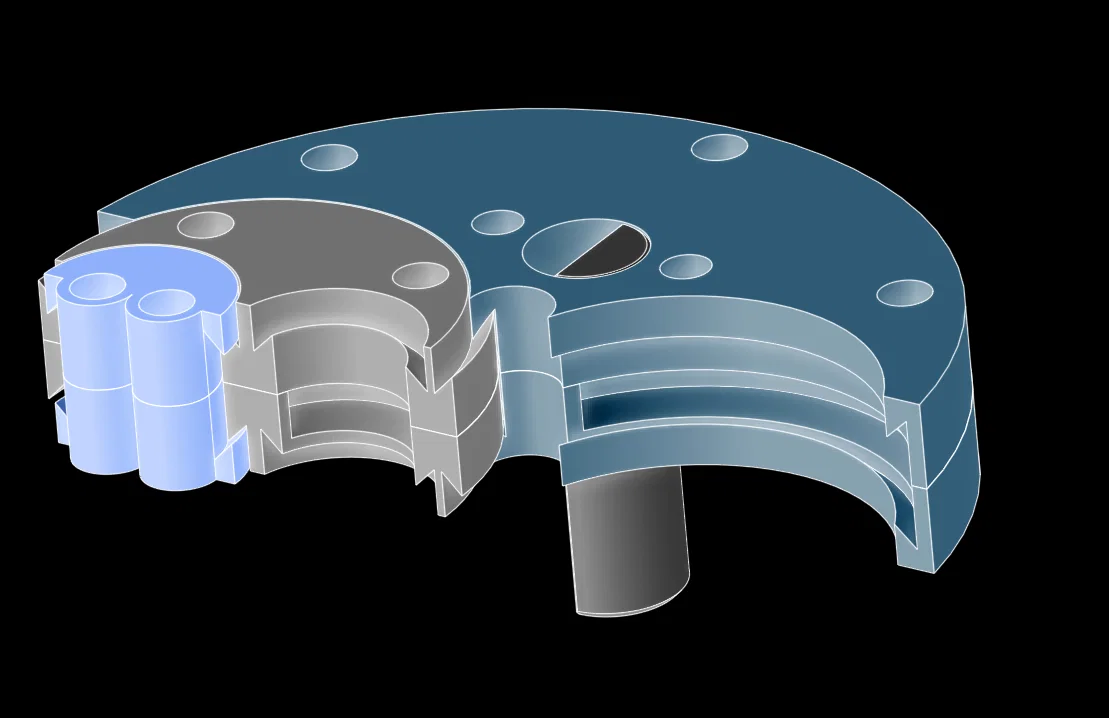

Nếu bác nào cần phiên bản có đường kính chốt khác, cứ nhắn mình để mình điều chỉnh nhé, hoặc các bác có thể tự làm cho vừa ý. Lỗ trên má kẹp chính có độ côn 3° để đảm bảo lắp vào được khít. Mình thiết kế phần chốt tách rời để khi in đạt độ bền tốt nhất. Để làm việc thực tế, các bác nên in với nhiều lớp vỏ (perimeter) nhé, mình dùng 4 lớp thấy khá là cứng cáp.
