Wagon Vise / Tail Vise - Ê-tô đuôi bàn cho bàn làm việc gỗ
Bộ Wagon Vise (ê-tô đuôi) được thiết kế chuyên dụng để lắp trên mặt bàn làm việc bằng gỗ ghép. Sản phẩm sử dụng chất liệu in PETG, kết hợp với thanh nhôm vuông 1/2 inch và vòng bi 6204 để đảm bảo độ bền và lực siết tối ưu khi sử dụng.
Mô tả
Mô tả video/demo:

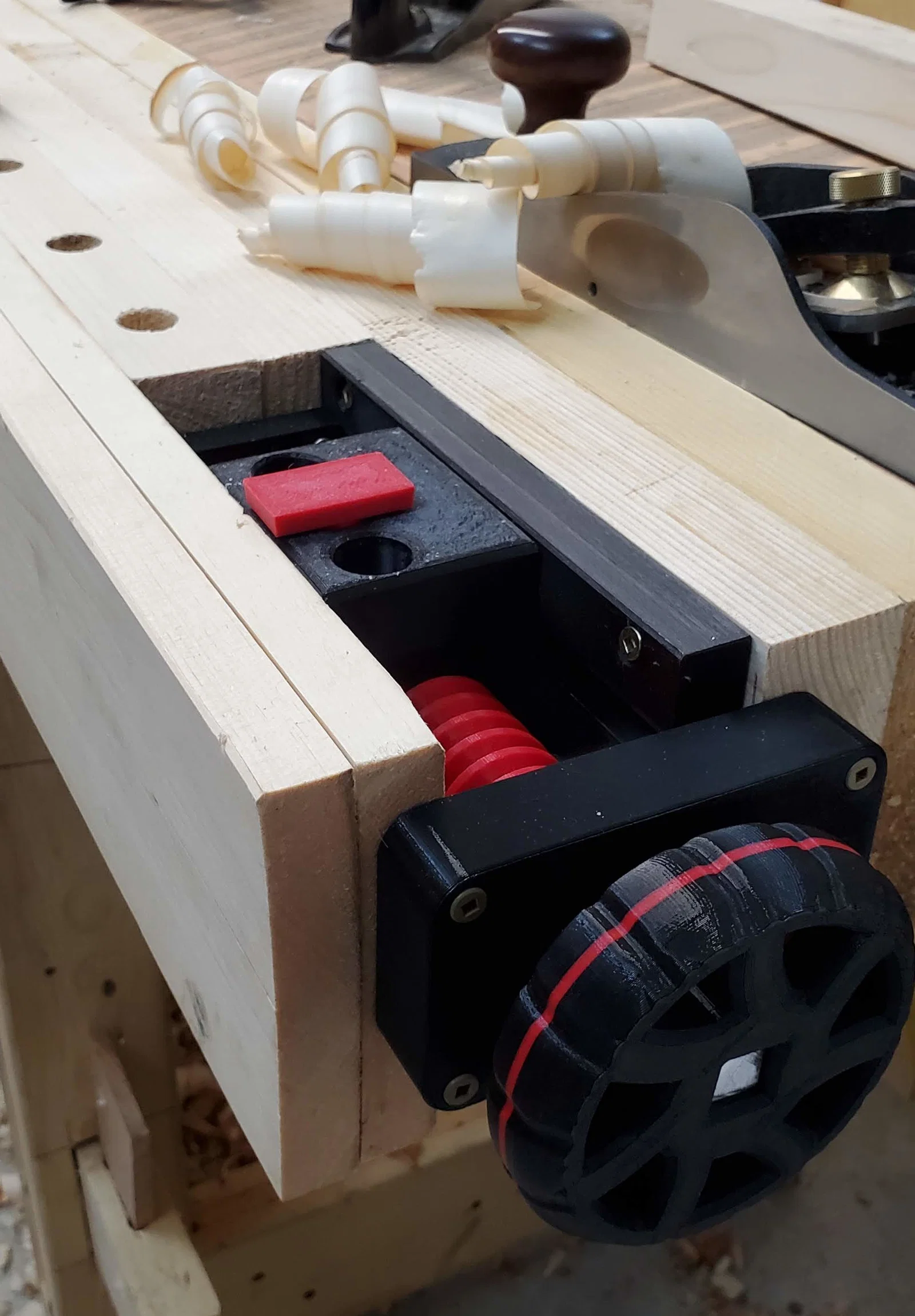

Đây là bộ Wagon Vise (ê-tô đuôi bàn) được thiết kế để lắp đặt vào các mặt bàn làm việc bằng gỗ ghép.
Tôi đã in toàn bộ các chi tiết bằng nhựa PETG với thiết lập 5 đường biên (perimeters) và độ lấp đầy (infill) 15%.

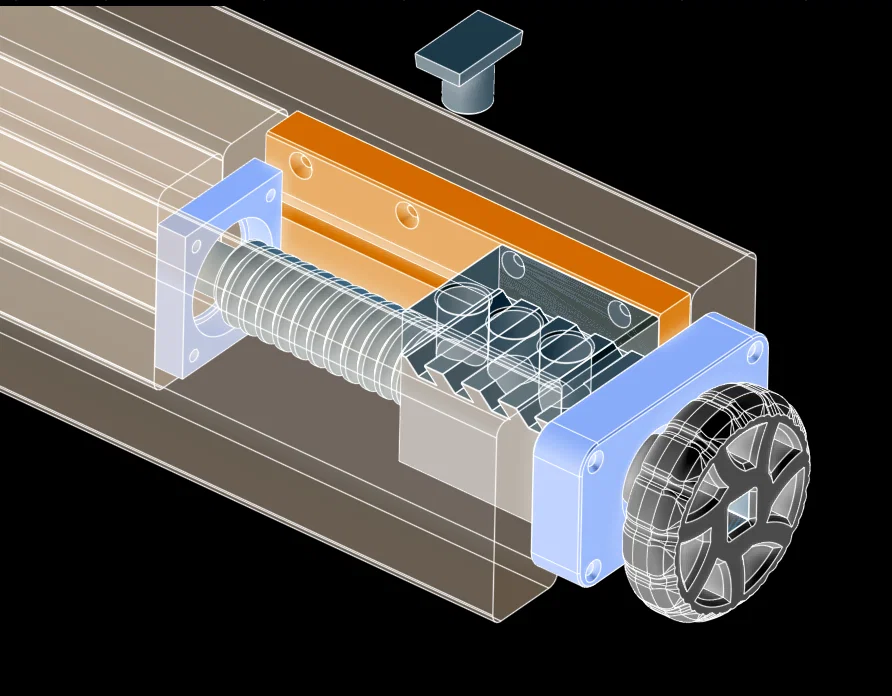

Cụm trục vít sử dụng một thanh nhôm vuông 1/2 inch để gia cố, đồng thời truyền lực siết từ tay cầm vào trục vít.
Ví dụ sản phẩm tham khảo từ Home Depot: https://www.homedepot.ca/product/paulin-1-2-x-36-inch-aluminum-square-rod/1000163803
Hai vòng bi cầu 6204 được sử dụng làm bạc đạn chặn ở cả hai đầu.
