Bản Mod Đèn LED cho Creality K2 Plus

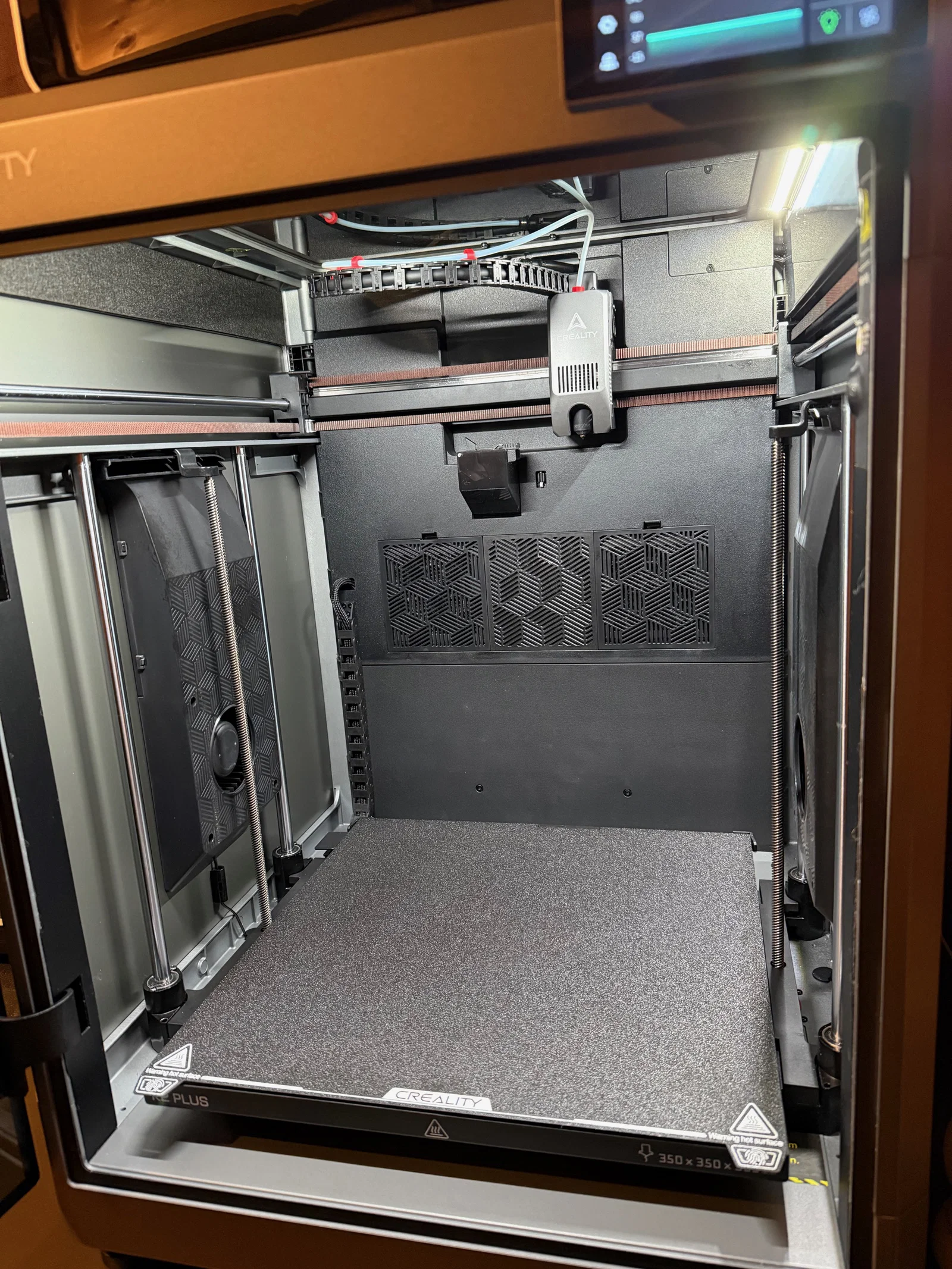

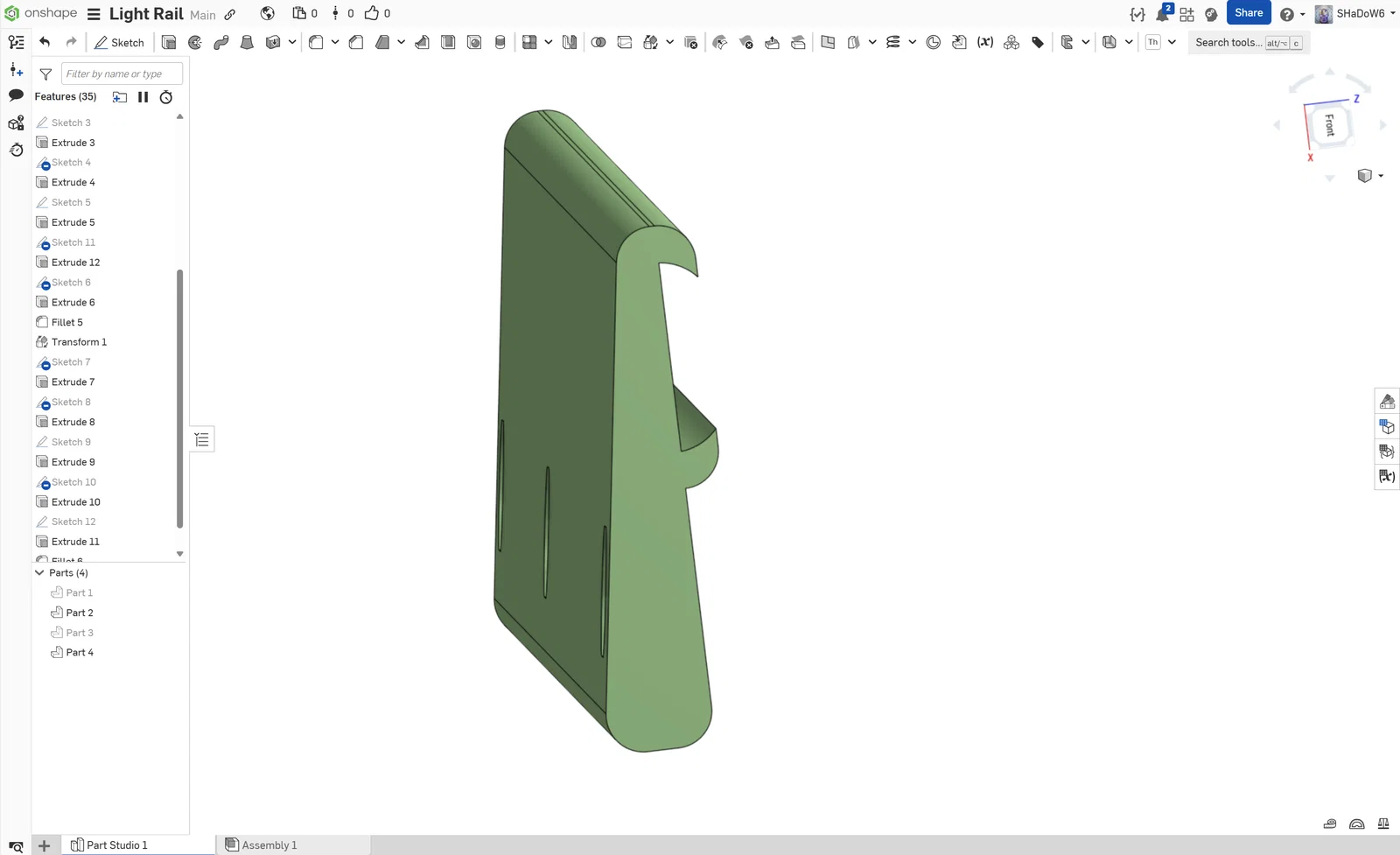

Mình vừa thiết kế một bản mod đèn cho máy K2 Plus, thiết kế này lắp vừa khít vào các lỗ bắt vít của đèn zin theo máy luôn. Đèn zin của hãng nhiều khi không đủ sáng, nhất là khi mình dùng cửa màu tối thì lại càng khó nhìn. Bản mod này giúp tăng gấp đôi diện tích chiếu sáng, cải thiện đáng kể khả năng quan sát và giúp bạn nhìn rõ vật thể hơn hẳn.

Bạn sẽ cần chuẩn bị đèn LED COB loại 5mm điện áp 24V, chiều dài ít nhất là 2 feet (khoảng 60cm). Mình khuyên các bạn nên mua dư ra một chút phòng khi cắt hỏng hoặc để dành làm dự án khác, dư vẫn hơn là thiếu!

Ngoài ra, bạn cũng cần thêm vài đầu nối micro JST 2 pin 1.25mm và 6 con ốc M3x8mm để lắp đặt.

Hướng dẫn lắp ráp:

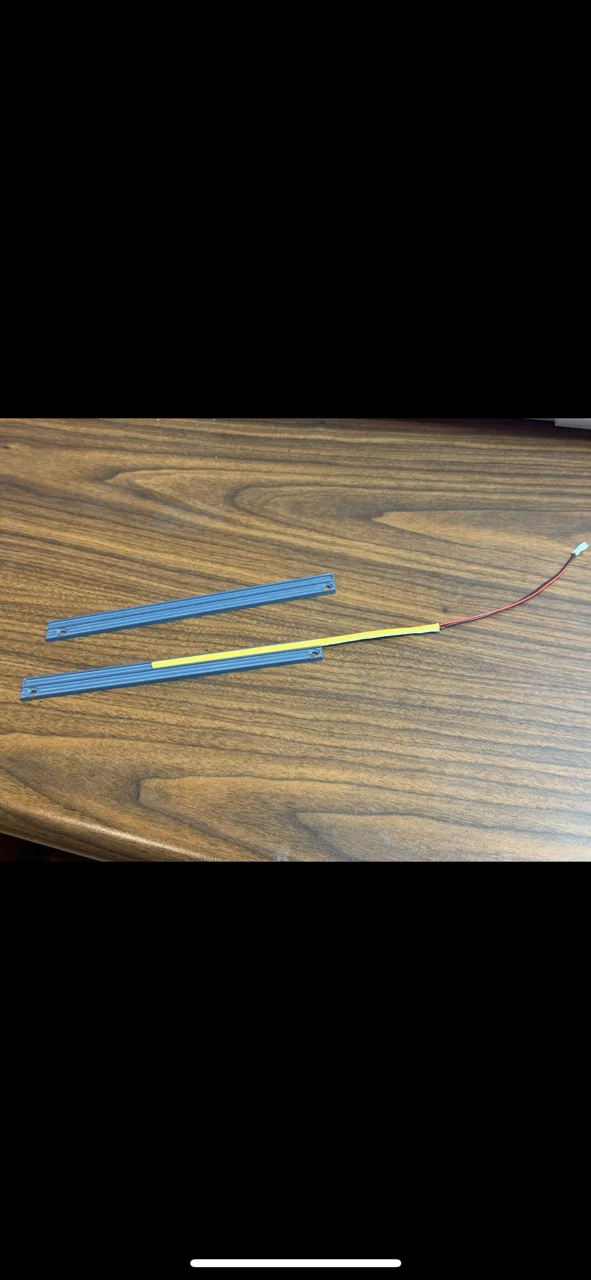

1- Cắt dải LED cho khớp với chiều dài của khung in, nhớ là chỉ cắt đúng vào các vị trí đã được đánh dấu trên dải LED nhé.

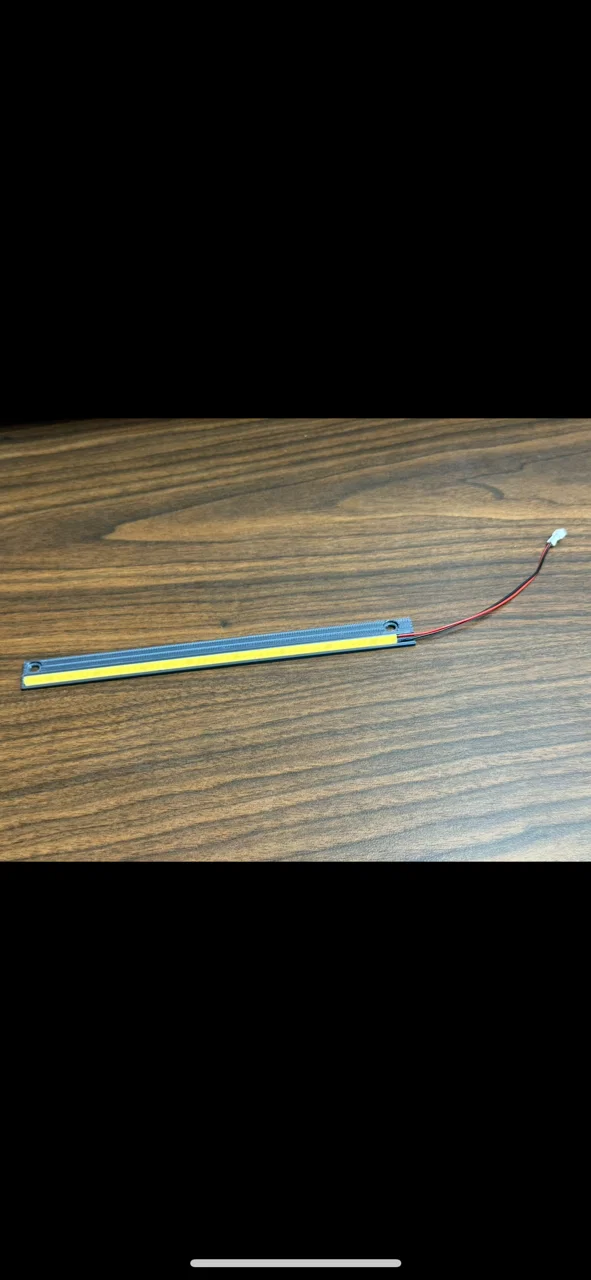

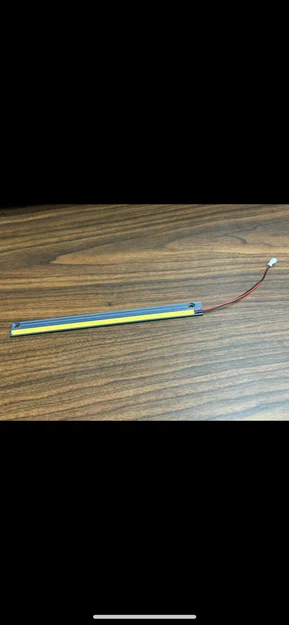

2- Bóc lớp keo dán phía sau dải LED khoảng 1 inch để lộ phần tiếp điểm. Hàn đầu nối JST 2-pin vào mặt sau của dải LED, sau đó dán băng dính lại để cố định chắc chắn phần kết nối.

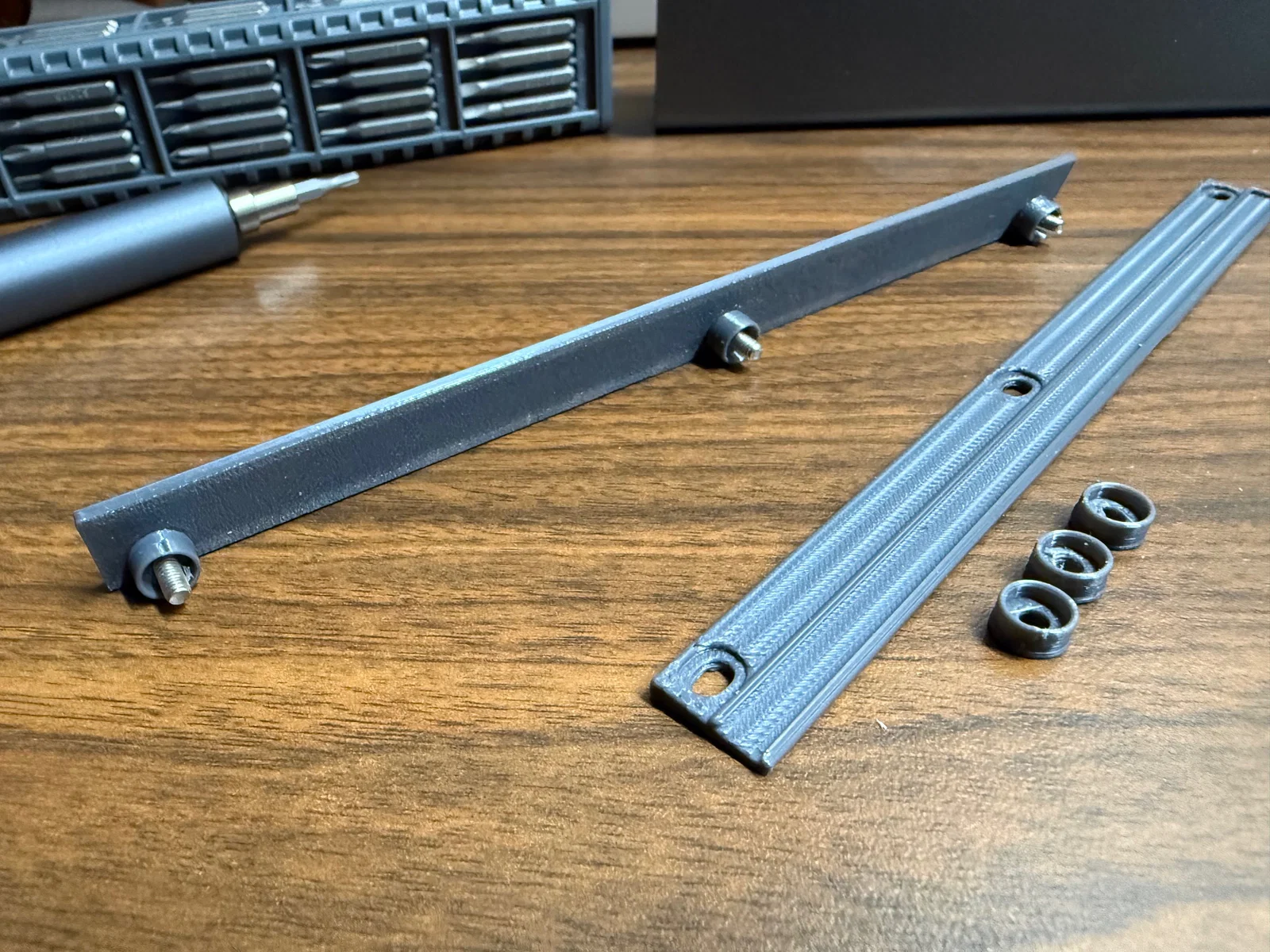

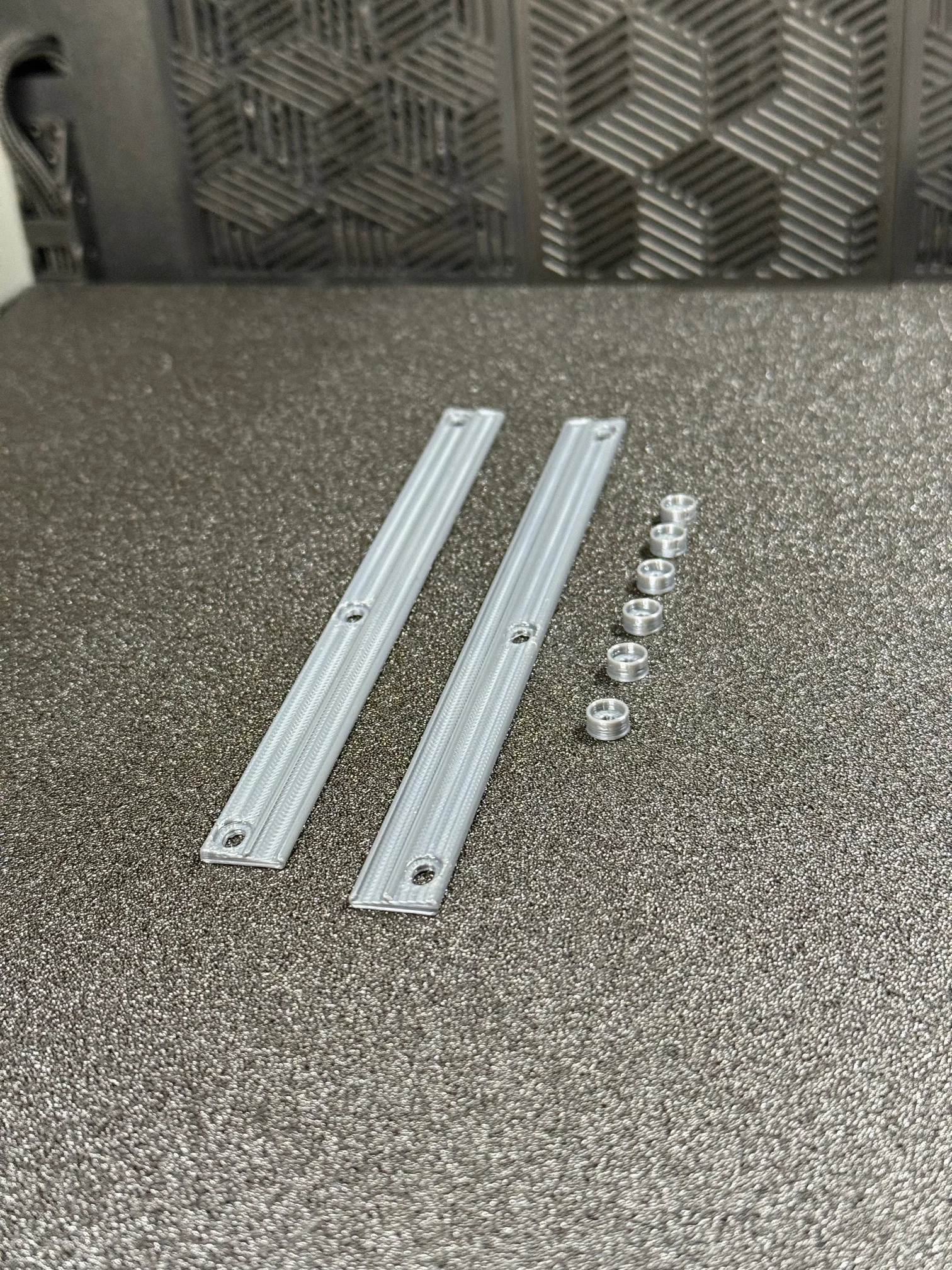

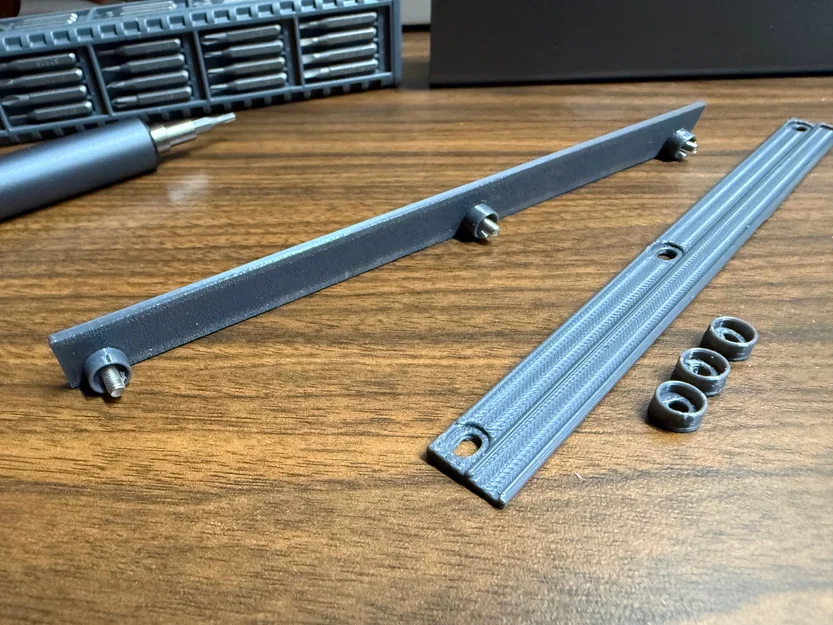

3- Luồn ốc qua mặt trước của giá đỡ và vặn vào các trụ đỡ ở phía sau thanh đèn đã in, đảm bảo phần lõm hướng ra ngoài.

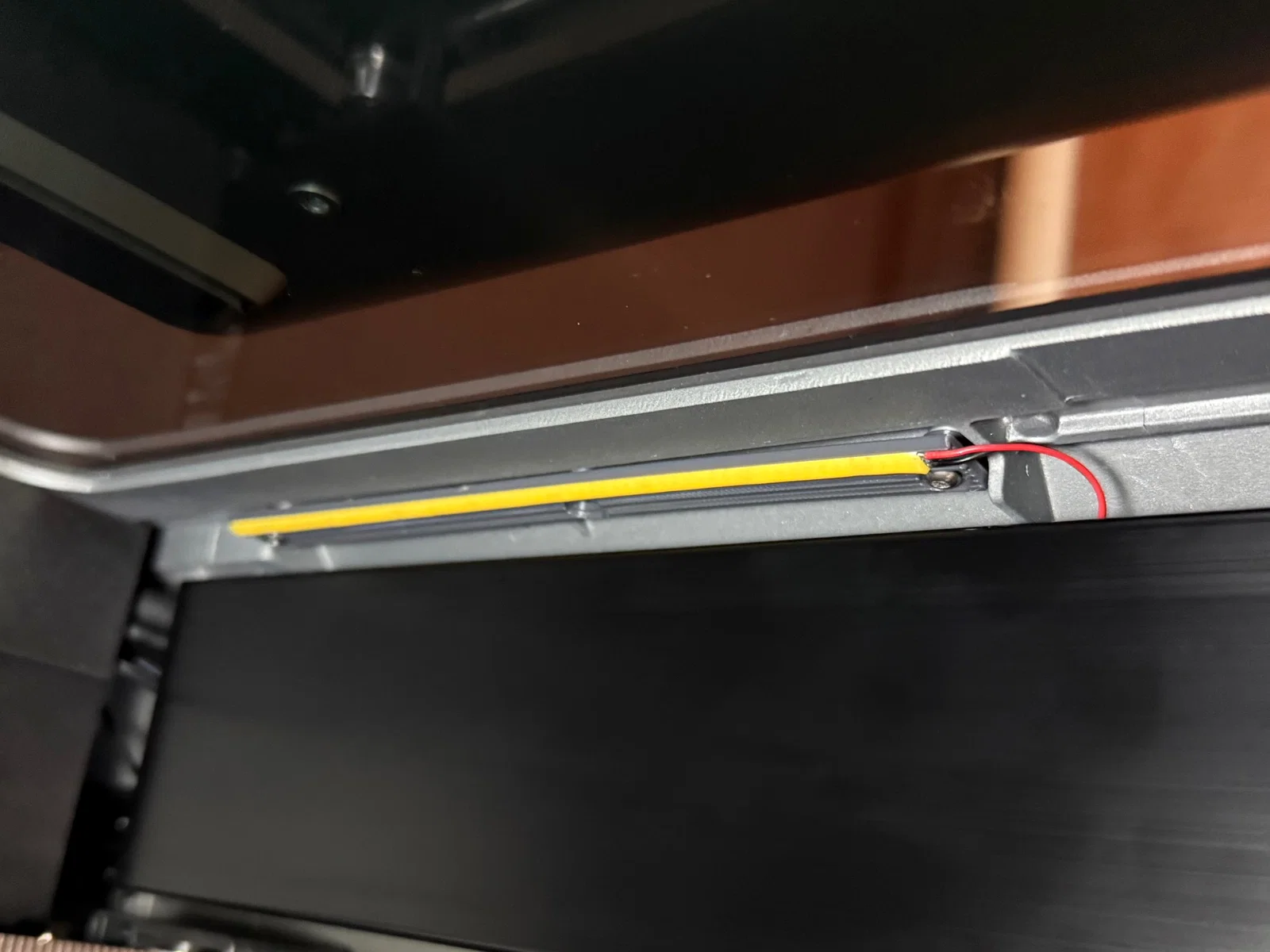

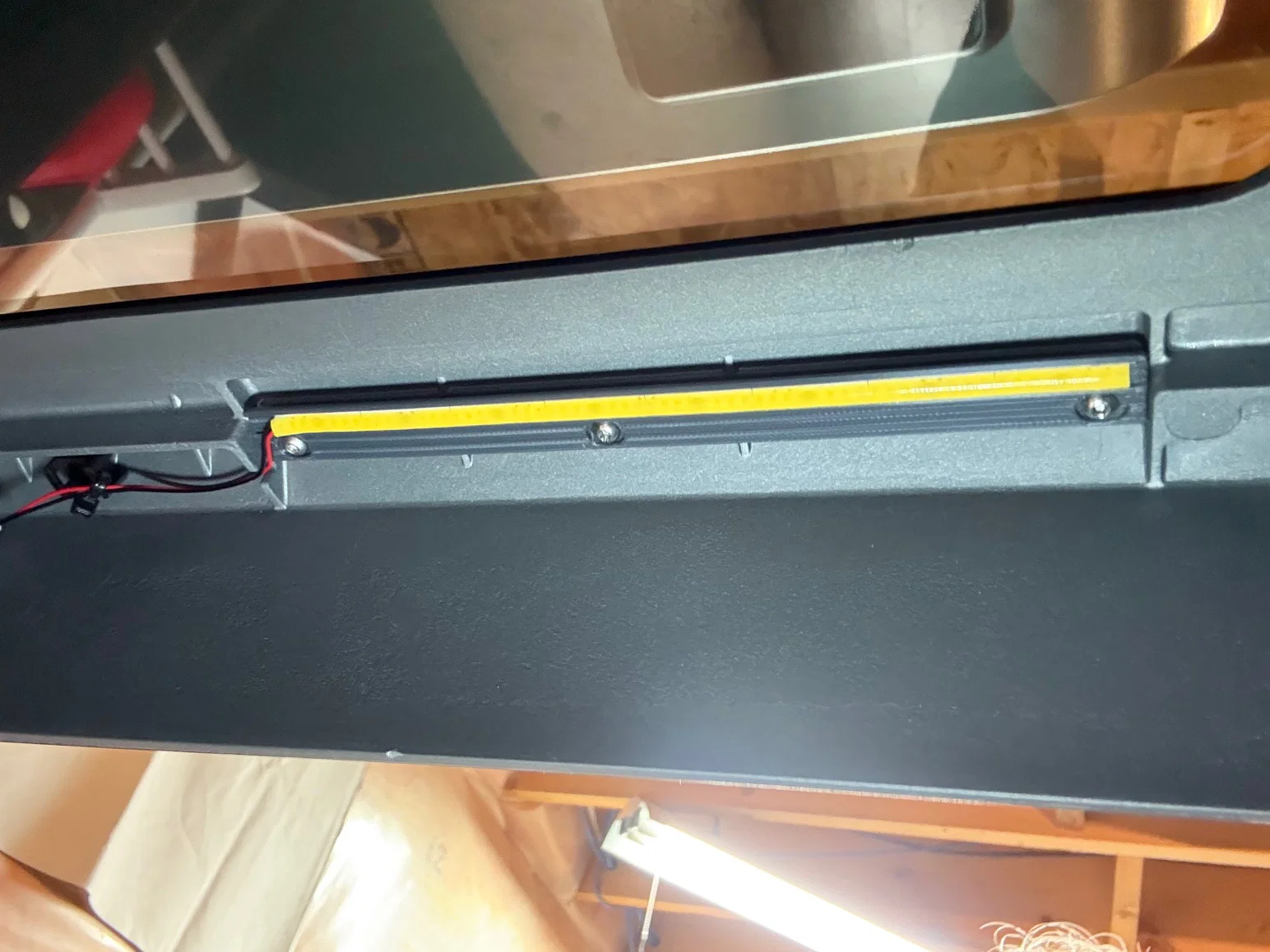

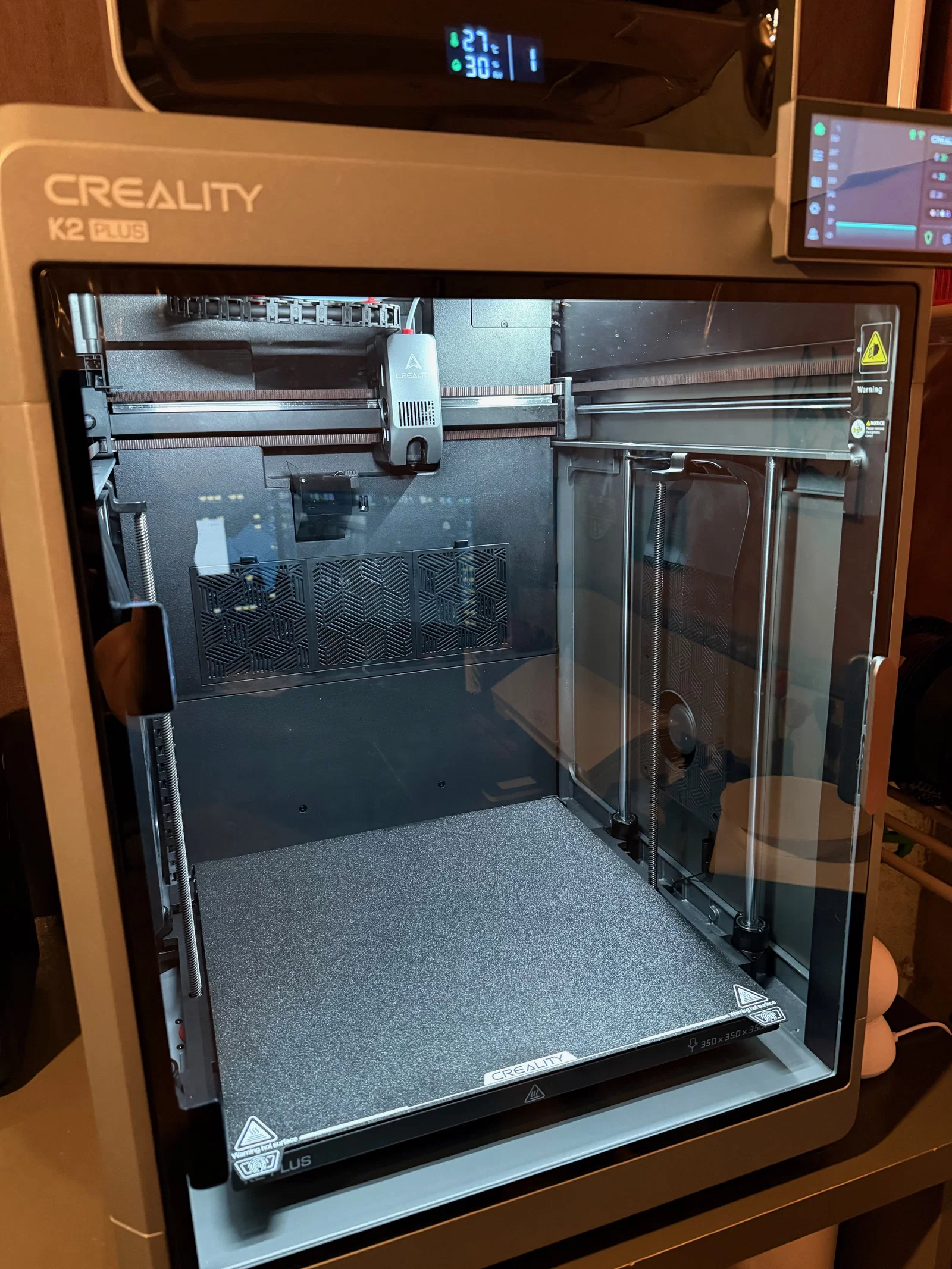

4- Tháo đèn zin của hãng ra và thay bằng bộ đèn mới sáng hơn này vào.

AliExpress - Đèn LED COB 5mm 24V - https://a.aliexpress.com/_mqxoCcL

Amazon - Đầu nối JST 2-pin 1.25mm - https://a.co/d/eJSJPfB

Đừng quên để lại một like cho mình nhé, cảm ơn các bạn!
