Bộ mở rộng SSD M.2 từ 2230 sang 2242
Bộ chuyển đổi nhỏ gọn giúp lắp SSD M.2 chuẩn 2230 vào khe 2242, được thiết kế tối ưu cho dòng máy Lenovo ThinkPad E14 Gen 5. Sản phẩm nên in bằng vật liệu chịu nhiệt tốt như PETG hoặc ABS để đảm bảo độ bền và sự ổn định khi hoạt động.
Mô tả
Tổng quan

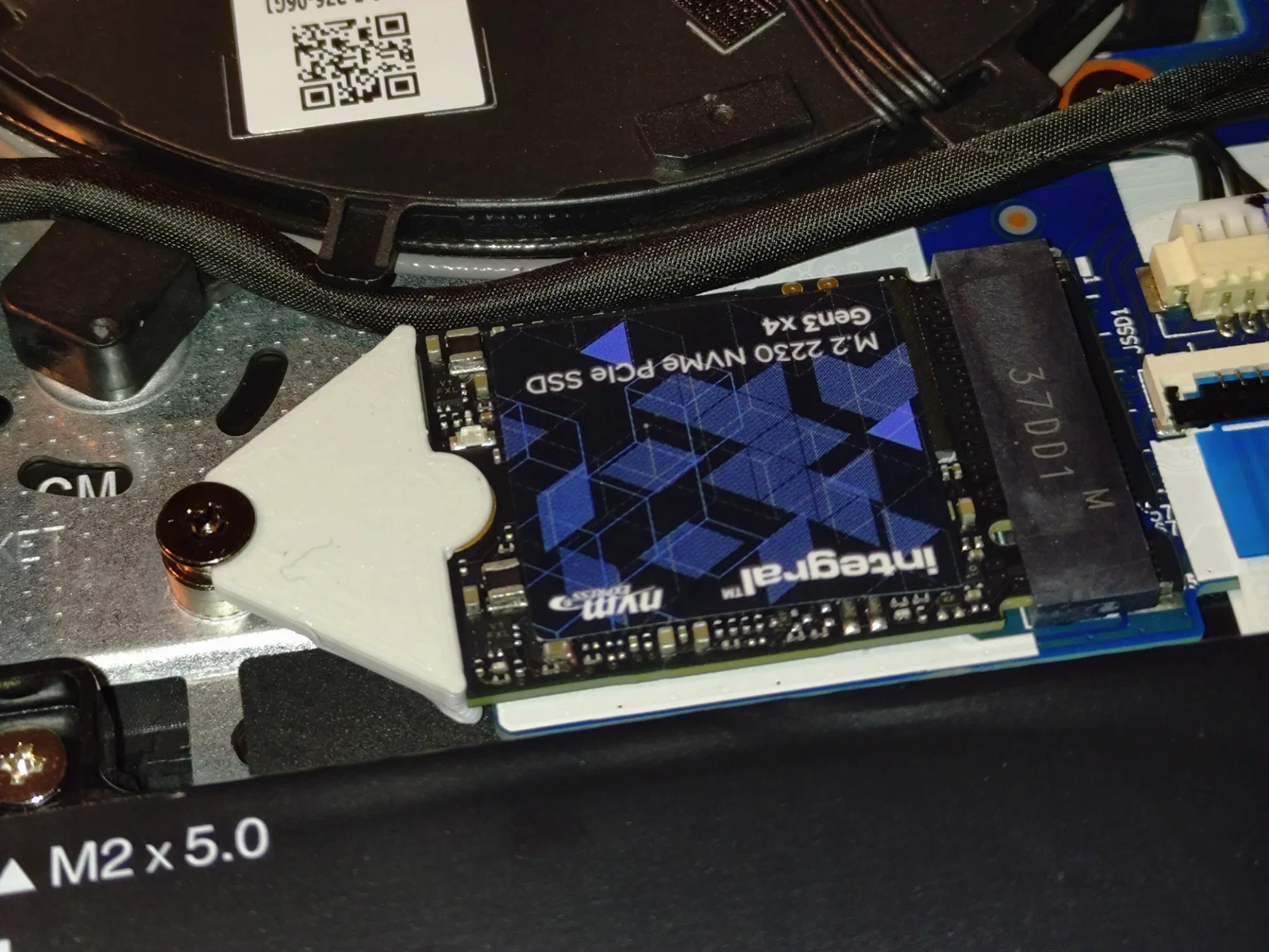

Đây là một bộ mở rộng nhỏ gọn giúp chuyển đổi SSD M.2 từ chuẩn 2230 sang khe cắm 2242. Phụ kiện này được thiết kế riêng cho khe cắm SSD 2242 trên dòng máy Lenovo ThinkPad E14 Gen 5 (như trong ảnh). Đối với thiết bị này, bạn nên sử dụng phiên bản không có gờ (no-lip).
Lưu ý: Nếu bạn thấy ổ cứng Integral INSSD1TM2230G3 trong hình, hãy cẩn thận vì dòng SSD này dường như không tương thích với phiên bản Lenovo E14 G5 chạy chip AMD.
^ Lý do là vì (như bạn thấy trong ảnh) bộ chuyển đổi bị hụt mất 1mm và mình chưa cắm hết cỡ SSD vào trong.
Lưu ý
Kết quả có thể khác biệt tùy vào dòng laptop hoặc PC mà bạn đang sử dụng. Nếu bạn lắp thành công cho dòng máy khác, rất mong bạn có thể để lại bình luận để mọi người cùng tham khảo.
SSD cần được cố định chắc chắn bởi các linh kiện xung quanh (trên dòng E14, mặt sau SSD vốn đã tì sát vào khung máy/bo mạch chủ), vì nếu không, lực giữ của bộ mở rộng có thể không đủ để giữ SSD ổn định. Đặc biệt là nếu bạn dùng phiên bản không có gờ.
Khuyên dùng khi in
Bạn nên in bằng chất liệu PETG, ABS hoặc bất kỳ loại nhựa nào chịu nhiệt tốt hơn PLA.
Mình đã in sản phẩm này với chiều cao lớp in (layer height) là 0.2 mm.
Có thể in được mà không cần dùng support.
