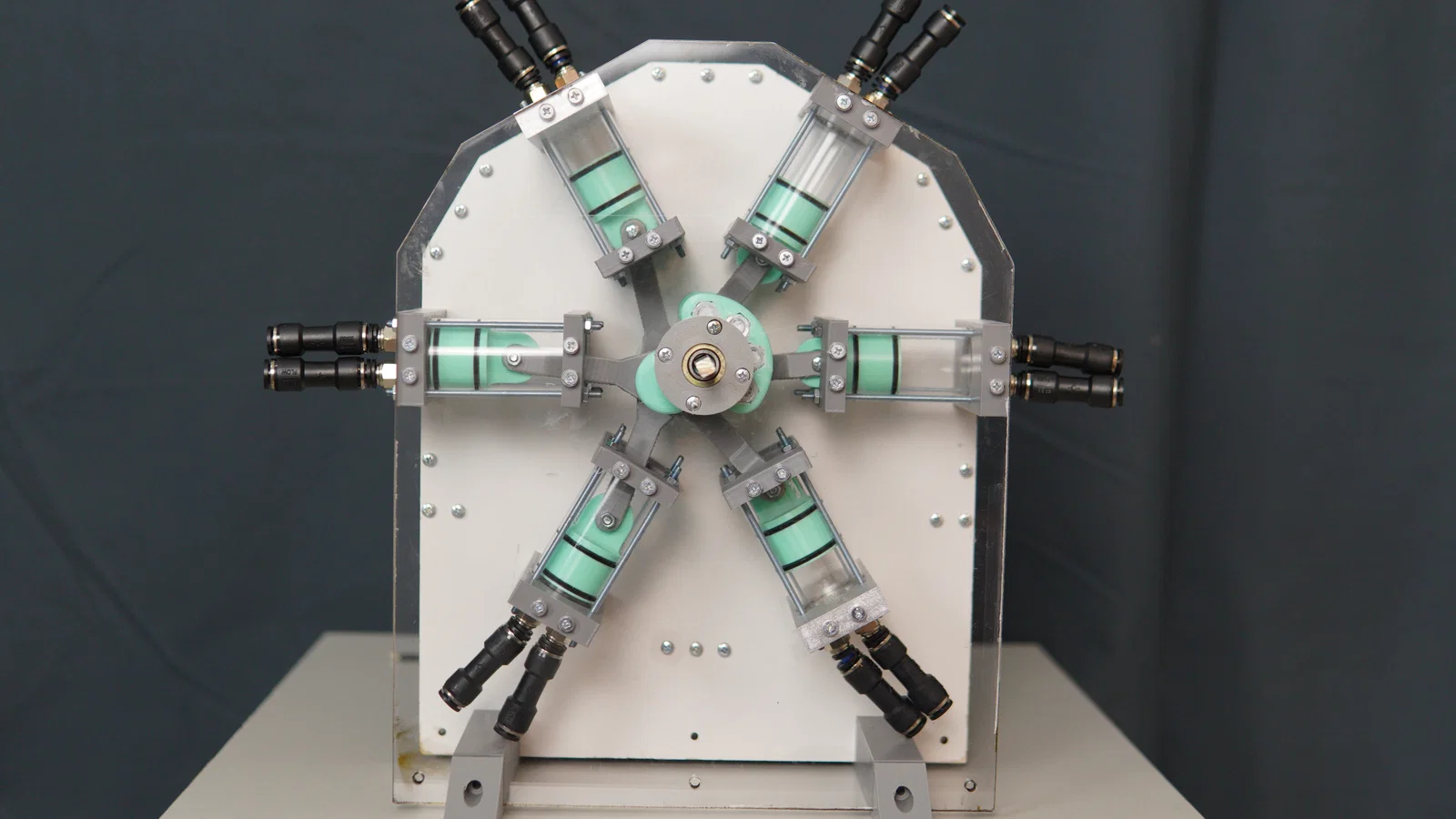

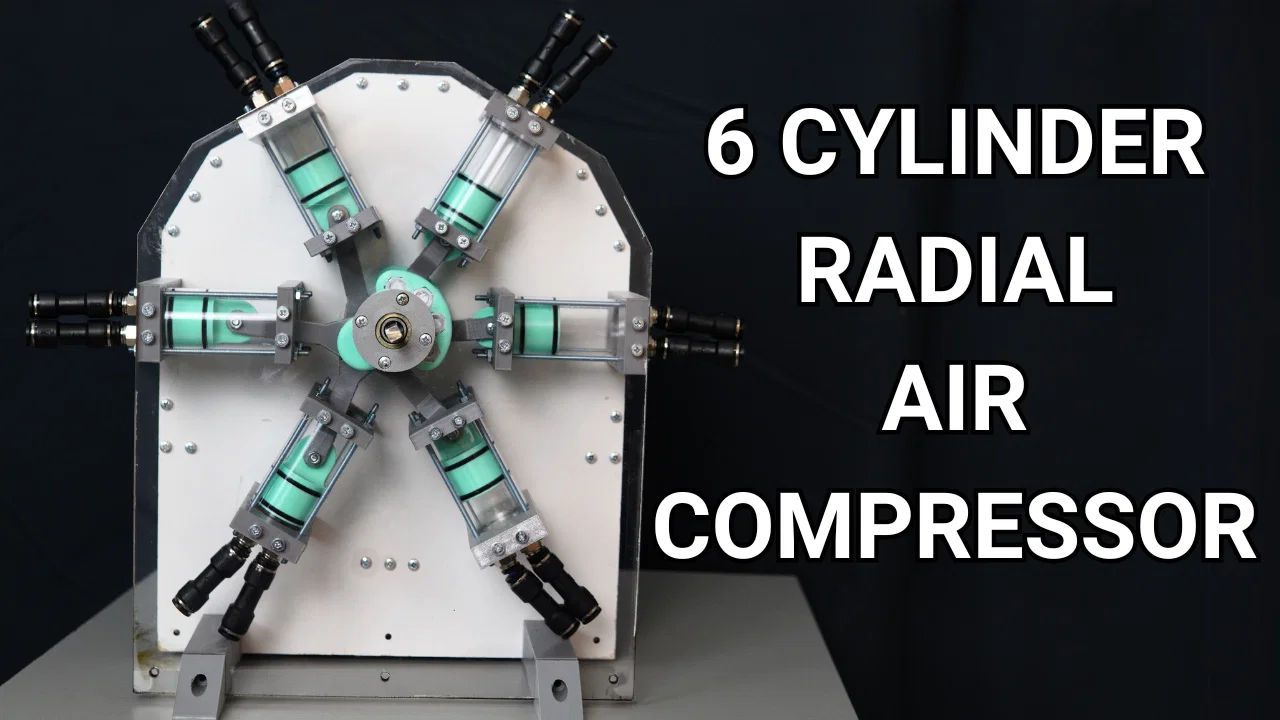

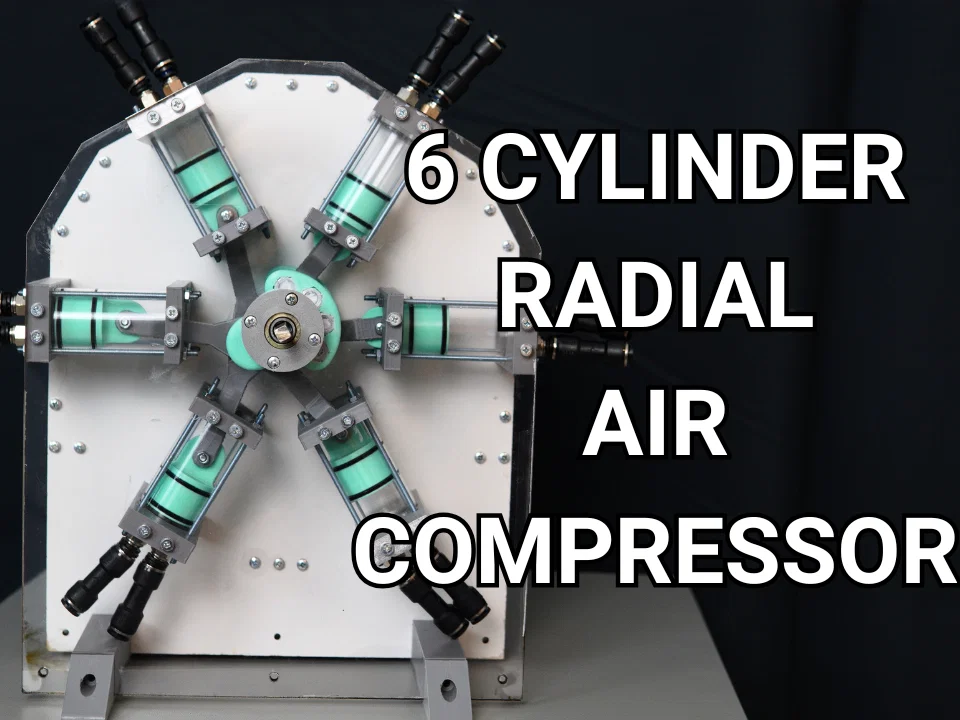

Máy nén khí 6 xi-lanh hướng tâm (đạt áp suất hơn 300 psi)
Đây là mẫu máy nén khí 6 xi-lanh hướng tâm có khả năng đạt áp suất cực cao lên đến hơn 300 psi. Dự án yêu cầu kết hợp in 3D với các linh kiện cơ khí, mô-tơ 775 và hệ thống khí nén chuyên dụng để vận hành.
Mô tả

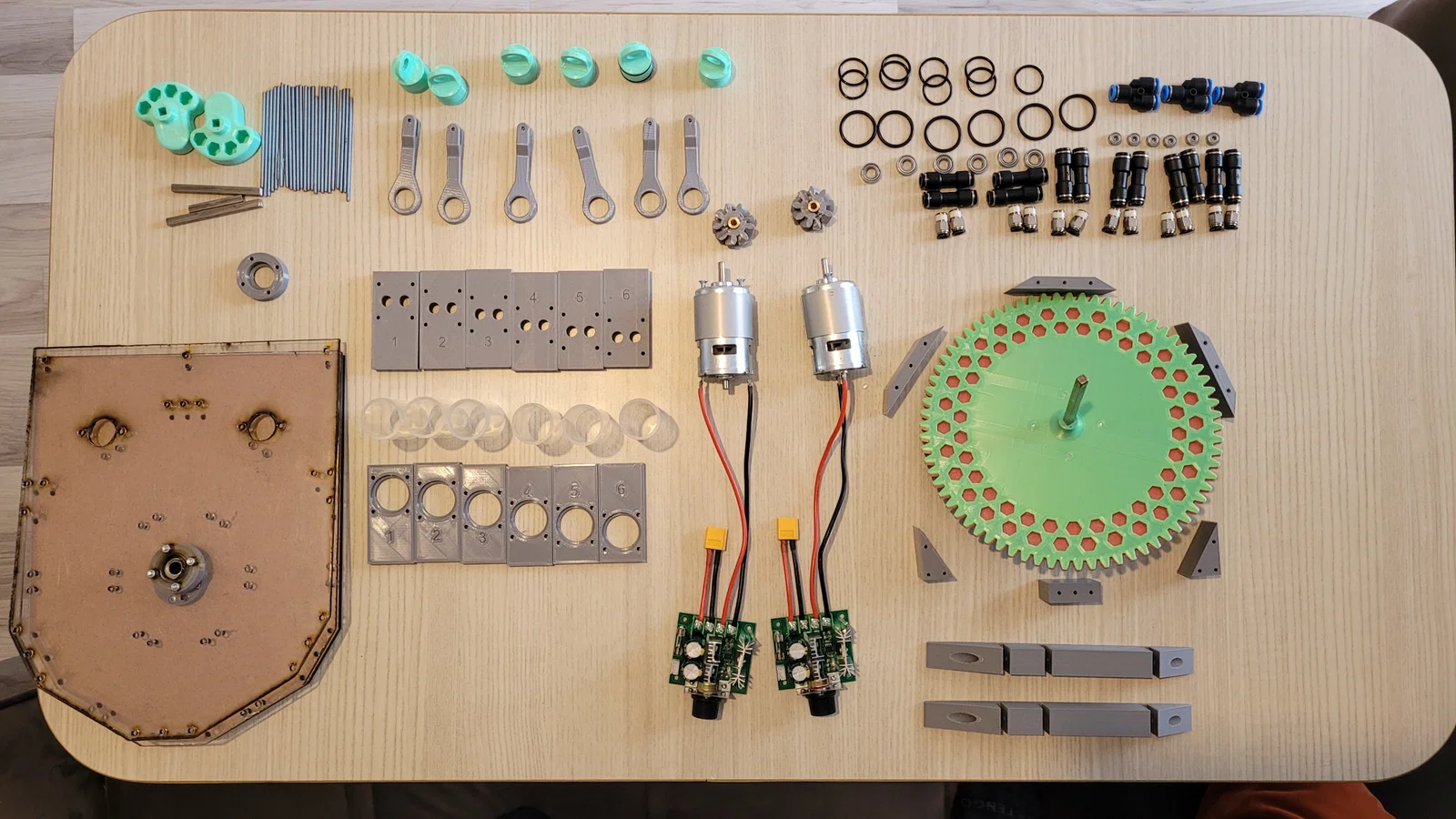

DANH MỤC VẬT LIỆU (có thể chưa đầy đủ)
- 6x ống acrylic 26-30mm cắt dài từ 60 đến 62mm (Cắt hơi khó nhưng khoảng 61mm là ổn nhất).
- Ốc và tán M3.
- 24x thanh ren M3 dài 80mm.
- 6x vòng bi 688 kích thước 8x16x5.
- 3x vòng bi 608 kích thước 8x22x7.
- 6x vòng bi 623 kích thước 3x10x4.
- Ba miếng cắt laser theo file .dxf đi kèm.
- 12x vòng đệm cao su (O-ring) đường kính trong 20mm, dày 2mm (hoặc kích thước tương tự).
- 6x vòng đệm cao su (O-ring) đường kính trong 24mm, dày 2.67mm (hoặc kích thước tương tự).
- 2x mô-tơ 775.
- 2x khớp nối đồng 5mm x 5mm.
- Bộ điều khiển mô-tơ.
- Thanh vuông 6mm x 6mm (bằng kim loại nào cũng được). Bạn cần mài hoặc chà nhám các góc một chút để lắp vừa vào vòng bi.
- 1x 69mm
- 1x 50mm
- 1x 70mm
- Phụ kiện khí nén:
- 12x van một chiều 6mm-6mm
- Ống hơi 6mm
- 12x đầu nối G1/8-6mm
- 3x đầu nối chữ Y 6mm
THIẾT LẬP IN 3D
Mình dùng nhựa PLA và thấy chạy ổn, nhưng nếu có điều kiện bạn nên dùng vật liệu có nhiệt độ nóng chảy cao hơn thì tốt hơn. Các bộ phận được viết đậm là những chi tiết chịu áp lực, hãy thiết lập 4-6 lớp tường (wall layers), nhiệt độ cao và lớp in dày để tăng độ kín khí.
Tay biên piston là điểm dễ hỏng nên hãy in với 6 lớp tường, đặt nằm ngang và dùng hỗ trợ (supports).
LẮP RÁP
Trước khi lắp ráp, mình khuyên các bạn nên xem phần hướng dẫn trong video. Mình có quay lại quá trình lắp ráp dạng stop motion, bạn có thể làm theo đó.
Nhớ chà nhám phần đầu của ống acrylic để không còn cạnh sắc bén nhé.
Phần cap_single_oring cần được tạo ren bằng mũi taro G1/8-28. Bạn nên taro từ dưới lên để răng ở trên đẹp hơn vì phụ kiện sẽ được vặn từ trên xuống.
Một vài lưu ý nhỏ: đừng vặn ốc quá chặt vào nhựa. Khi gắn tay biên vào piston, không nhất thiết phải dùng tán, ốc sẽ tự ren vào nhựa. Nếu bạn dùng tán thì cũng đừng siết quá tay.
Nhìn chung, sử dụng keo khóa ren (locktite) là ý tưởng hay. Với các phụ kiện khí nén, hãy dùng thêm băng keo non (teflon tape) cho kín.
Nhớ bôi trơn O-ring và lòng xi-lanh nhé.
Nếu gặp vấn đề gì trong lúc build, cứ cho mình biết nha.
