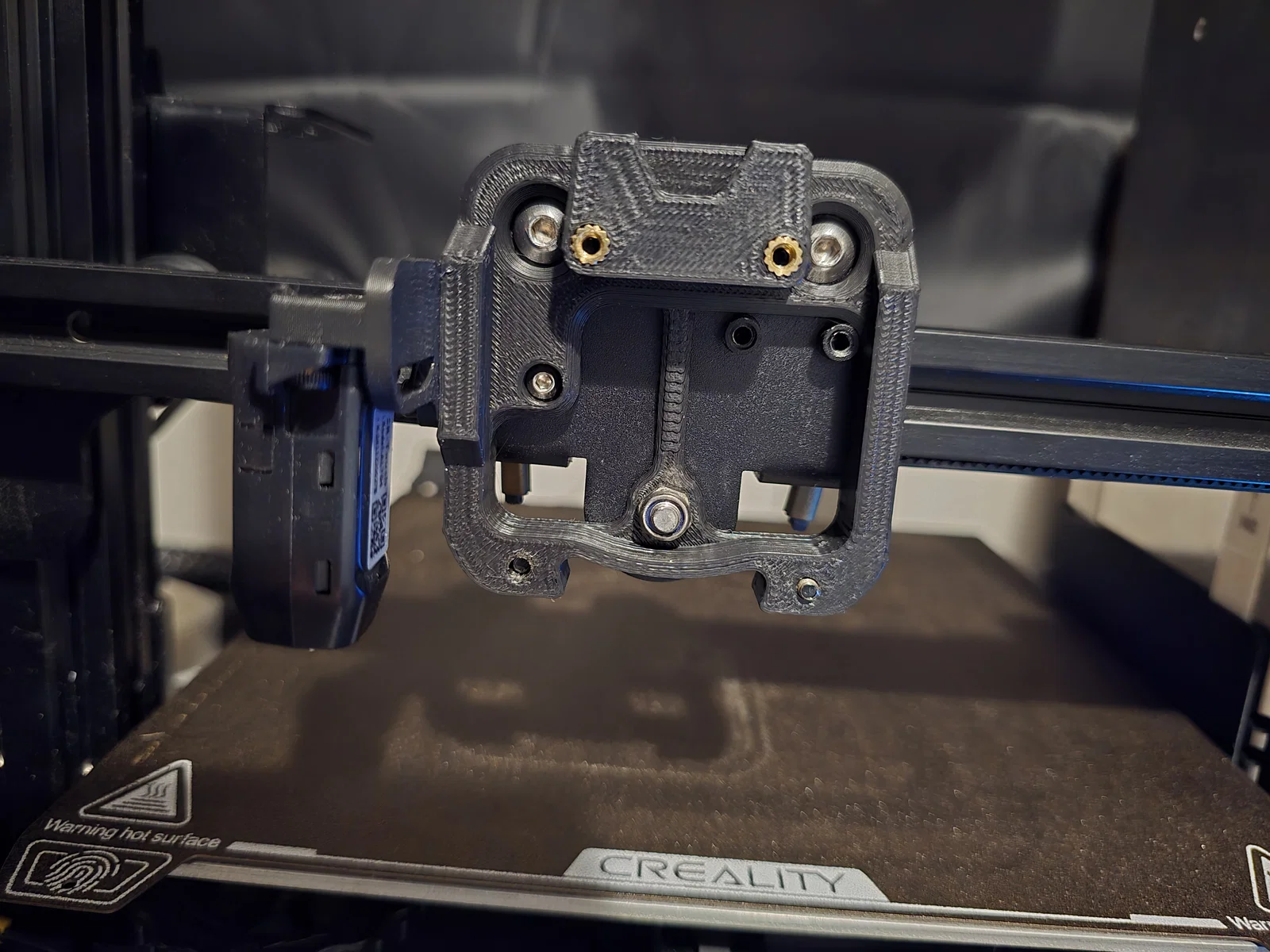

Ngàm gắn đầu in Dragon Burner cho Ender 3 (hỗ trợ CRTouch)

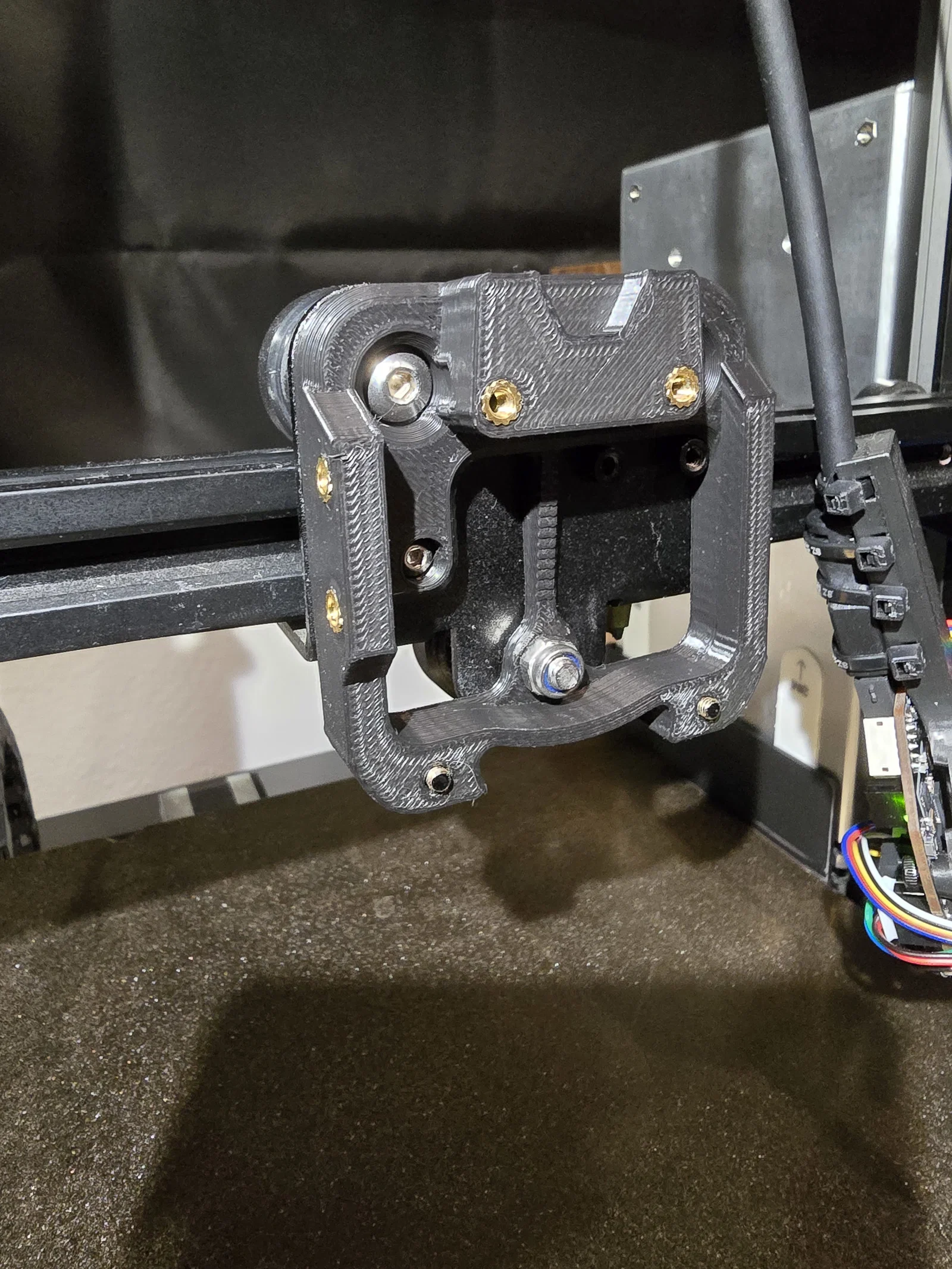

Miếng đệm này sẽ giúp bạn gắn đầu in Dragon Burner vào trục X của máy Ender 3 (hoặc bất kỳ máy in nào có cùng kiểu tấm đế [có lẽ vậy™]).

In ấn:

Bạn nên sử dụng vật liệu chịu nhiệt tốt hơn PLA vì nó nằm khá gần với đầu phun (hotend) và bàn in (mình đã dùng PolyLite PETG).

Mình in với thiết lập thông thường, không có gì đặc biệt:

• Chiều cao lớp in: 0.2mm
• Đường kính đầu phun: 0.4mm
• 4 tường, 4 lớp trên, 4 lớp dưới
• Lấp đầy (infill): 15% kiểu crosshatch

Mình có thêm phần solid infill cho cánh tay ở giữa, chạy từ ốc vít dưới lên khu vực phía trên.

Đặt mặt lưng xuống bàn in (như khi load vào slicer).

Không cần support cho các lỗ ốc vít âm ở mặt sau của ngàm.

Phần cứng:

• 4 điểm gắn vào tấm đế của máy in sử dụng ốc vít nguyên bản.
• 2 ốc cấy (threaded inserts) m3x5x4 (loại dùng cho Dragon Burner) nếu bạn không dùng đầu dò, hoặc 6 chiếc nếu có dùng (đảm bảo chúng nằm phẳng hoặc chìm nhẹ so với bề mặt).
• 2 ốc m3 10mm cho các điểm gắn ở mặt sau bên dưới.
• 2 ốc m3 35mm cho các điểm gắn ở mặt trước bên trên.
• 2 ốc m3 6mm cho đầu dò (xem phần đầu dò để biết chi tiết).

Cấu hình mình đang dùng:

Không chắc là có cần thiết không, nhưng hy vọng nó hữu ích cho mọi người:

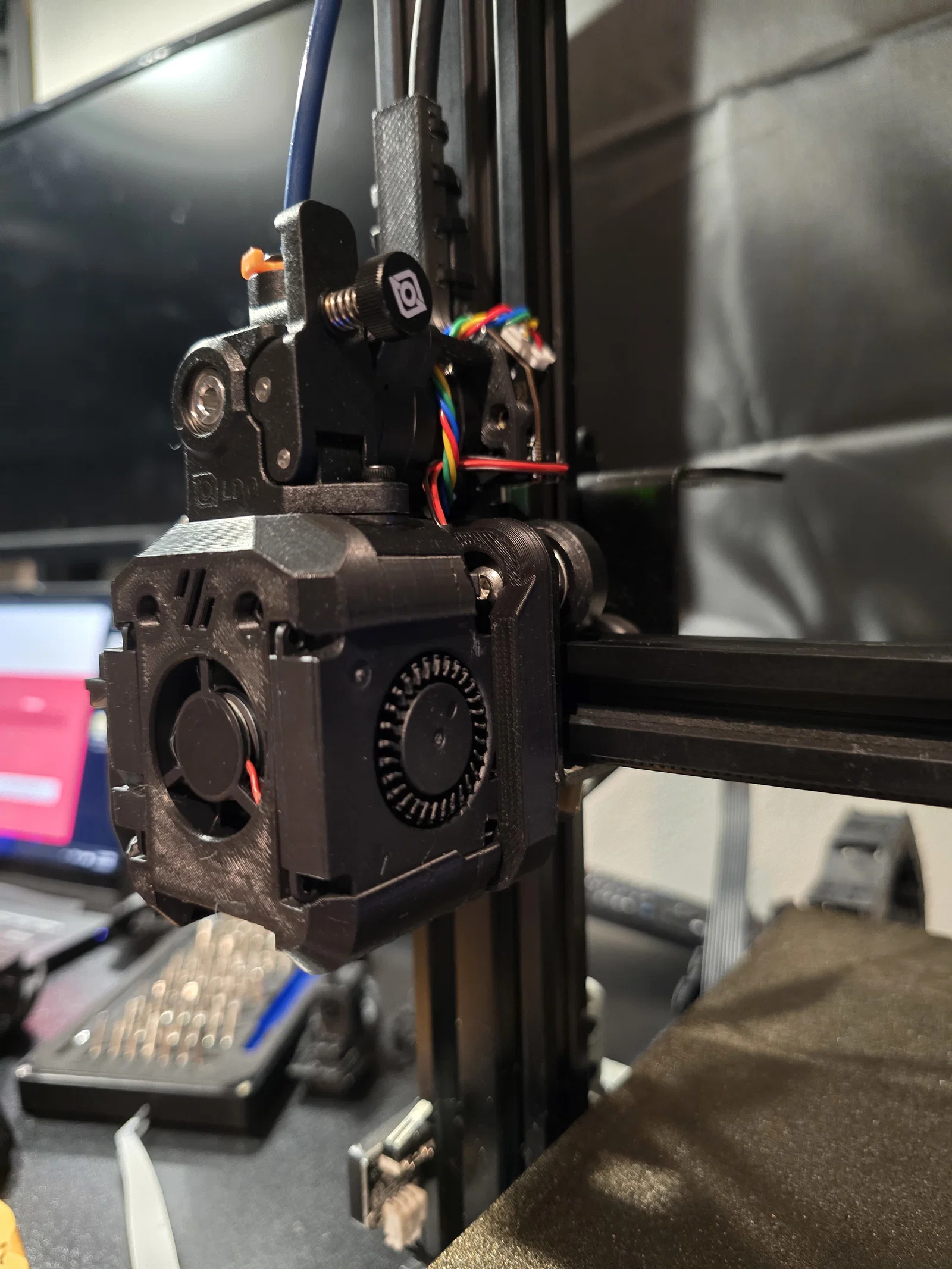

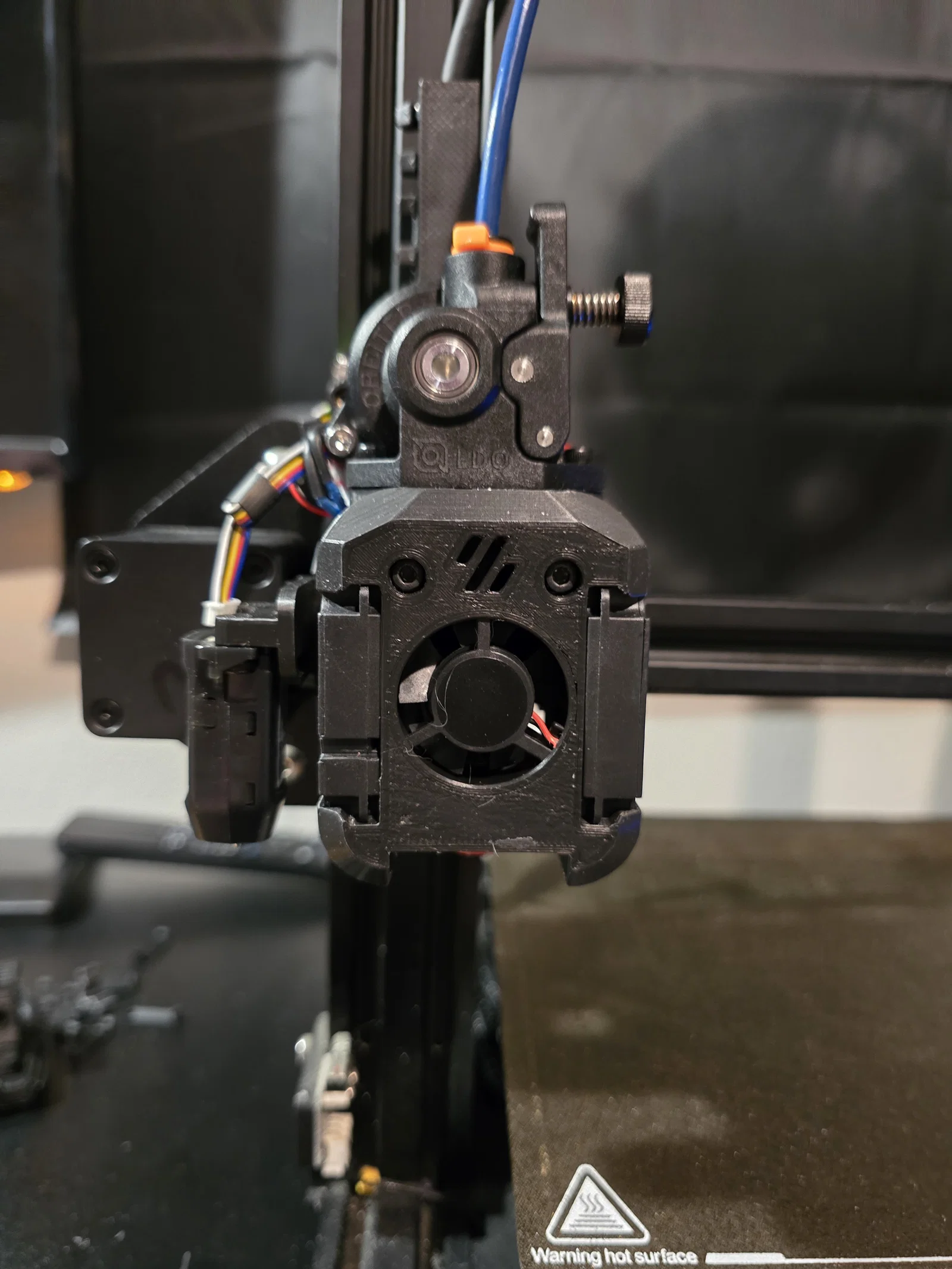

• Đầu in Dragon Burner từ đây in bằng PETG
• LDO Nitehawk36
• Ngàm gắn mạch
• LDO Orbiter 2.5
• Revo Voron hotend

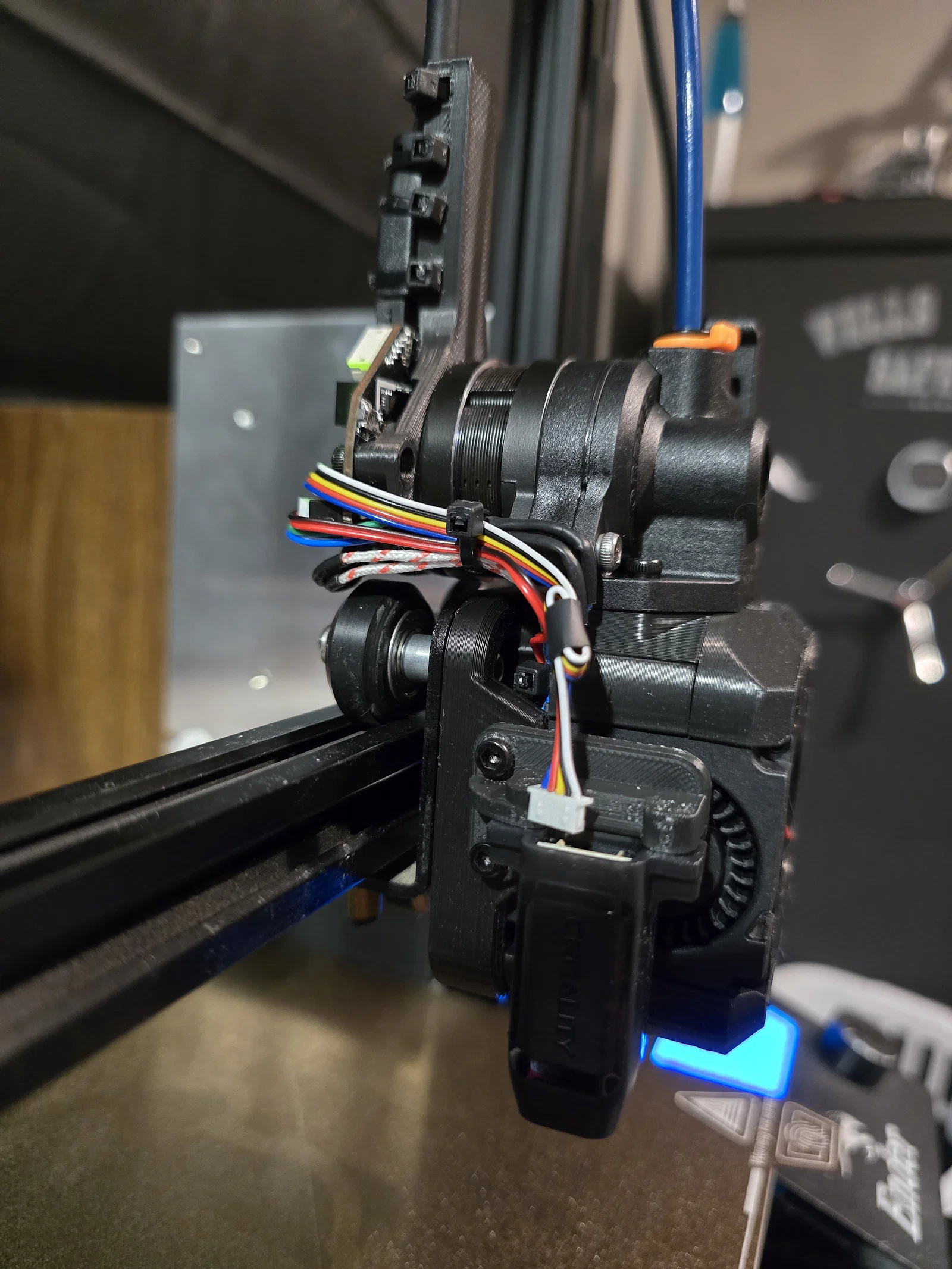

• Creality CRTouch

Đầu dò (Probe):

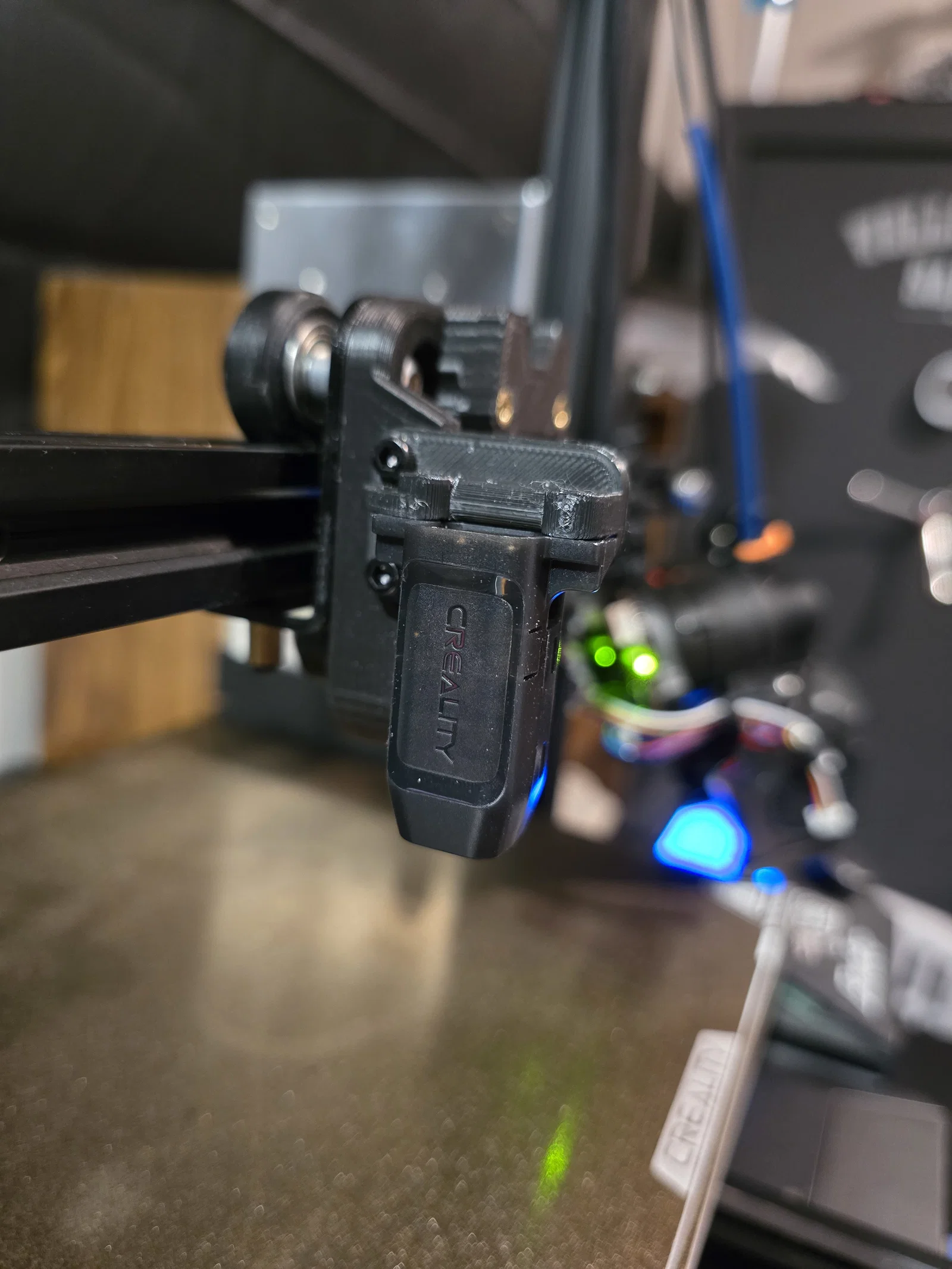

Mình thiết kế ngàm này dành cho CRTouch, không chắc nó có hoạt động với các loại đầu dò khác không, chủ yếu do vị trí đầu nối khác nhau. (Nếu bạn để lại bình luận kèm kích thước chi tiết và hình ảnh của đầu dò đang dùng, mình có thể sẽ thiết kế bản mới cho bạn.)

• Độ lệch X so với đầu nozzle là 44mm, Y là 0, Z sẽ tùy thuộc vào đầu hotend của bạn và nên được tính toán thủ công.
• ốc m3 6mm là vừa đẹp, ngắn hơn chút cũng ổn, nhưng nếu dài hơn thì bạn sẽ cần vòng đệm hoặc chồng thêm long-đền (cần thiết nếu đầu nozzle của bạn nằm thấp hơn so với Revo).
• ốc cấy (inserts) lắp vào như bình thường.

Về phần mạch điện:

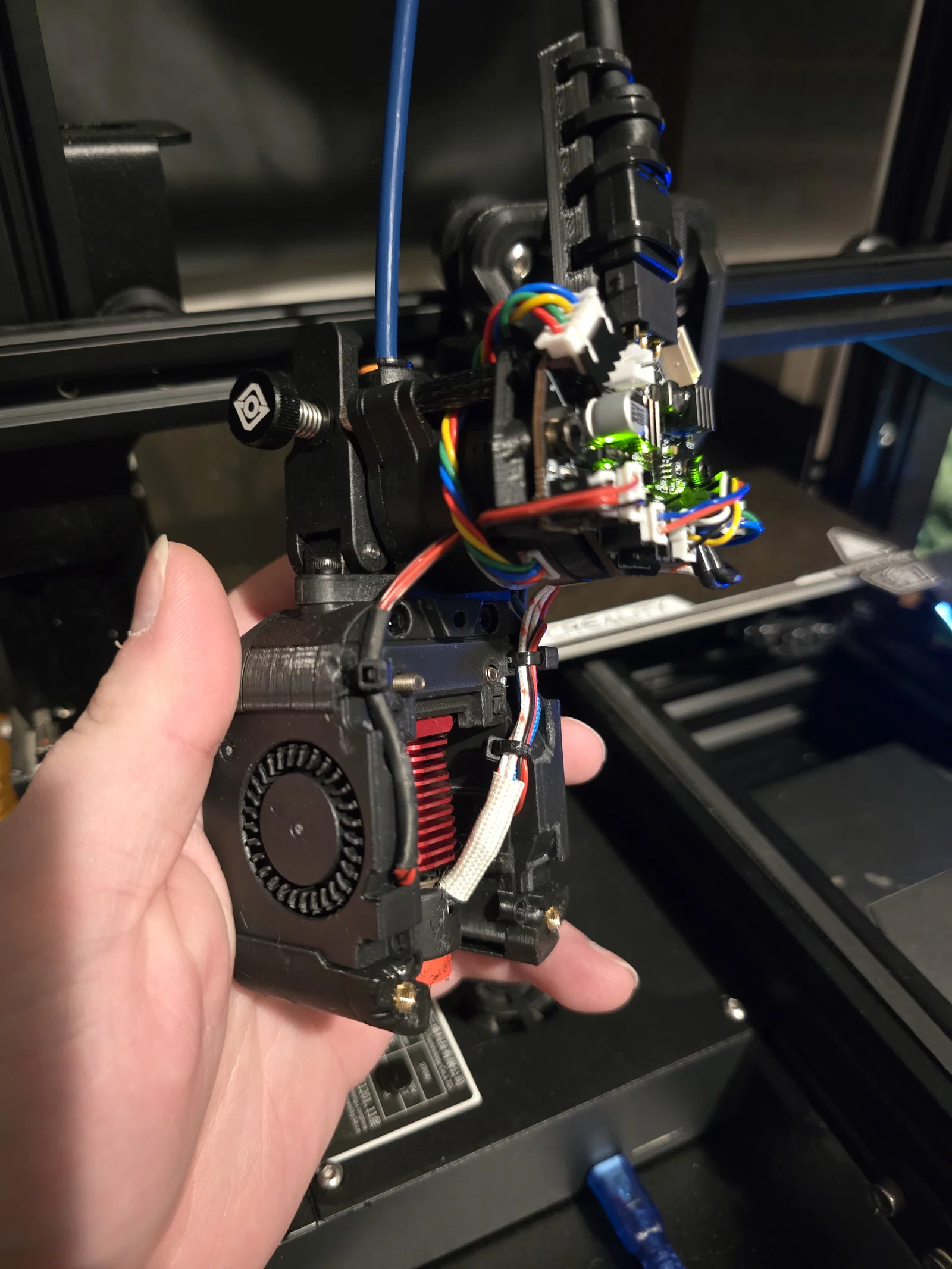

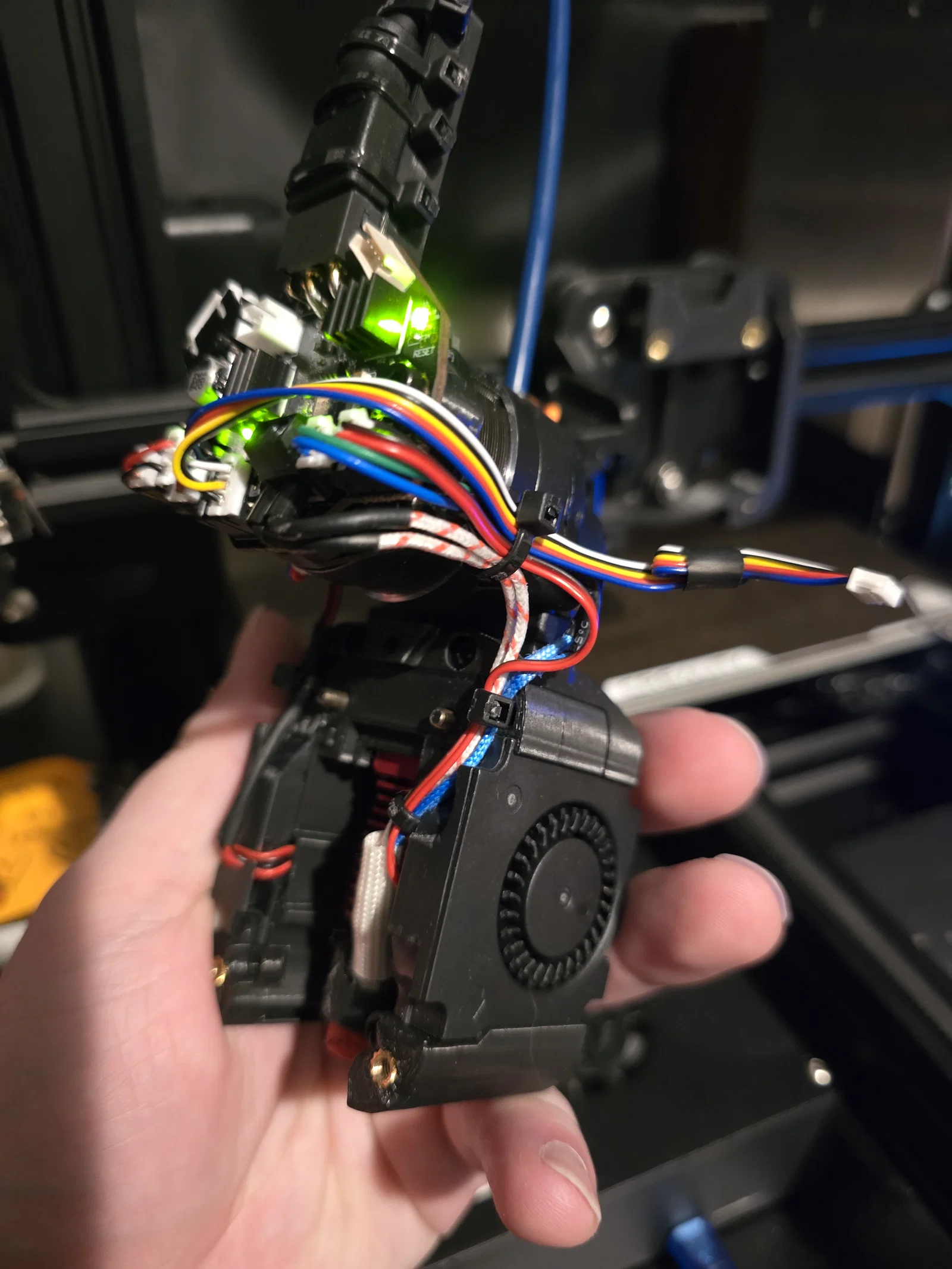

Có một khoảng trống 9mm ở các góc trên của ngàm (từ mặt trước của ngàm đến mặt sau của đầu in), giúp dây nhợ và dây rút không cản trở việc lắp đặt.

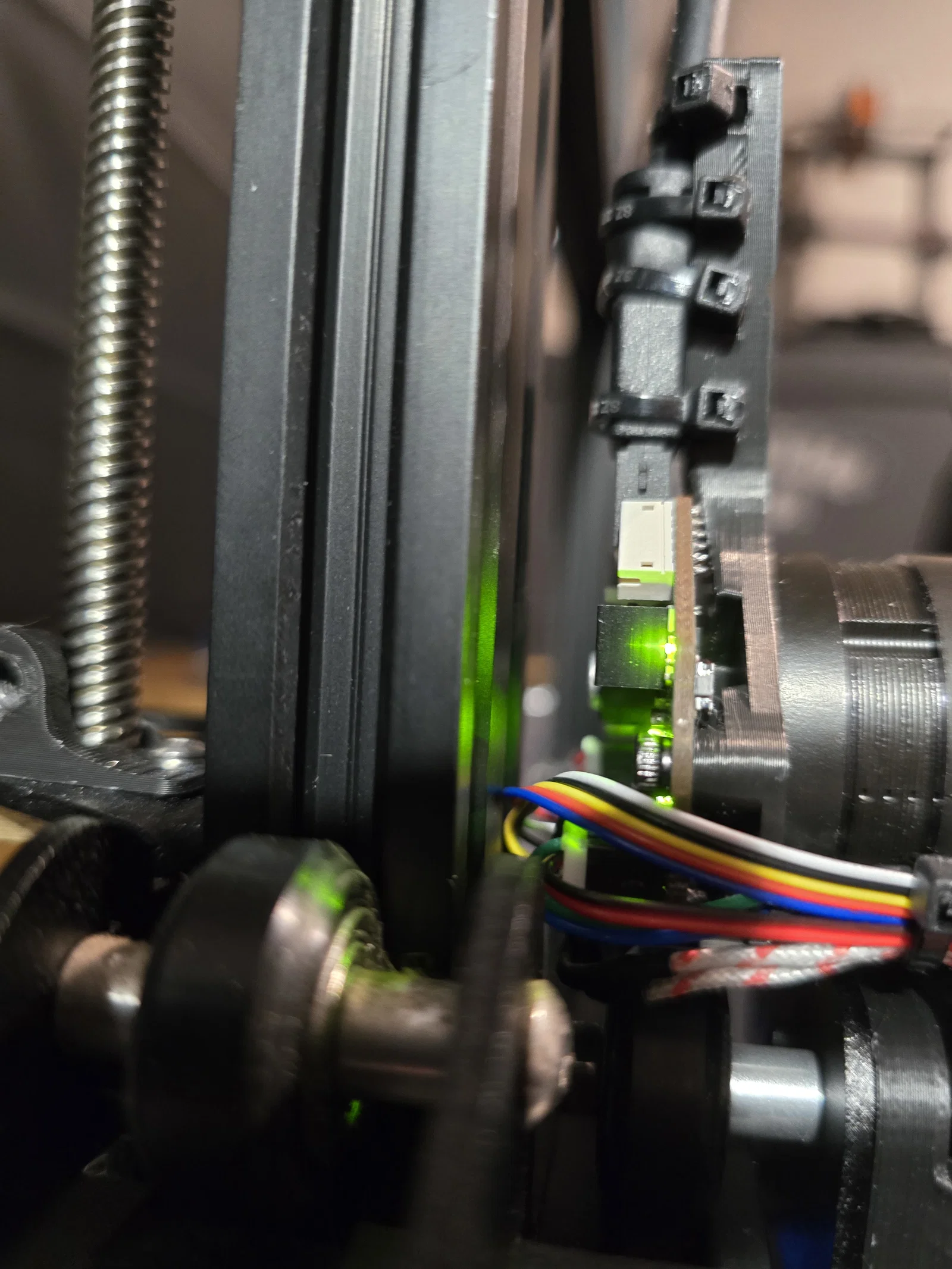

Như đã nói, mình dùng NH36 và O2.5. Mình làm ngàm đủ sâu để mạch điện không chạm vào khung nhôm đứng (kể cả khi dây được buộc chặt) và vẫn còn vài mm khoảng trống khi homing trục X (như hình minh họa). Thêm vào đó, điều này có nghĩa là bạn không cần thay đổi gì để dùng công tắc hành trình X gốc.

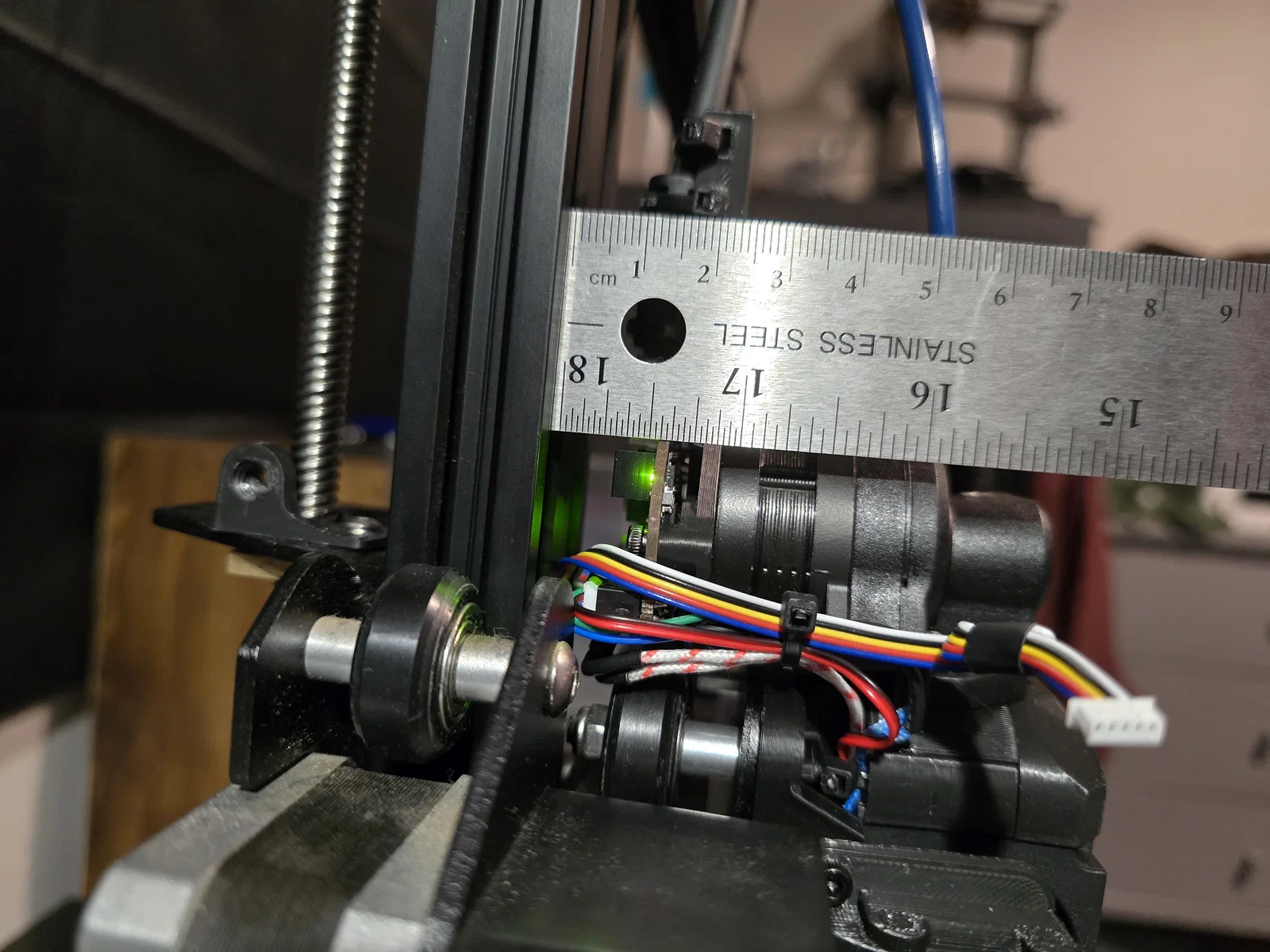

Ngàm này có thể dùng được với các combo mạch và máy đùn khác có kích thước tương tự, nhưng mình chưa thử nghiệm gì khác. Mình có đính kèm ảnh chụp cùng thước đo để bạn dễ tính toán/kiểm tra xem combo của mình có vừa không. Nếu không, mình có để sẵn file step để bạn tùy chỉnh nhé.

Một giải pháp để thêm khoảng trống là đùn (extrude) phần mặt sau của ngàm ra thêm theo ý muốn.

NẾU BẠN LÀM ĐIỀU NÀY, HÃY NHỚ ĐÙN CẢ PHẦN LỖ VÍT ÂM (COUNTERSINKS) Ở MẶT TRƯỚC ĐỂ VẪN DÙNG ĐƯỢC ỐC VÍT GỐC NHÉ

Nếu có thắc mắc gì, cứ để lại bình luận nhé.
