Dụng cụ ép đất Soil Blocker cho khay 1020

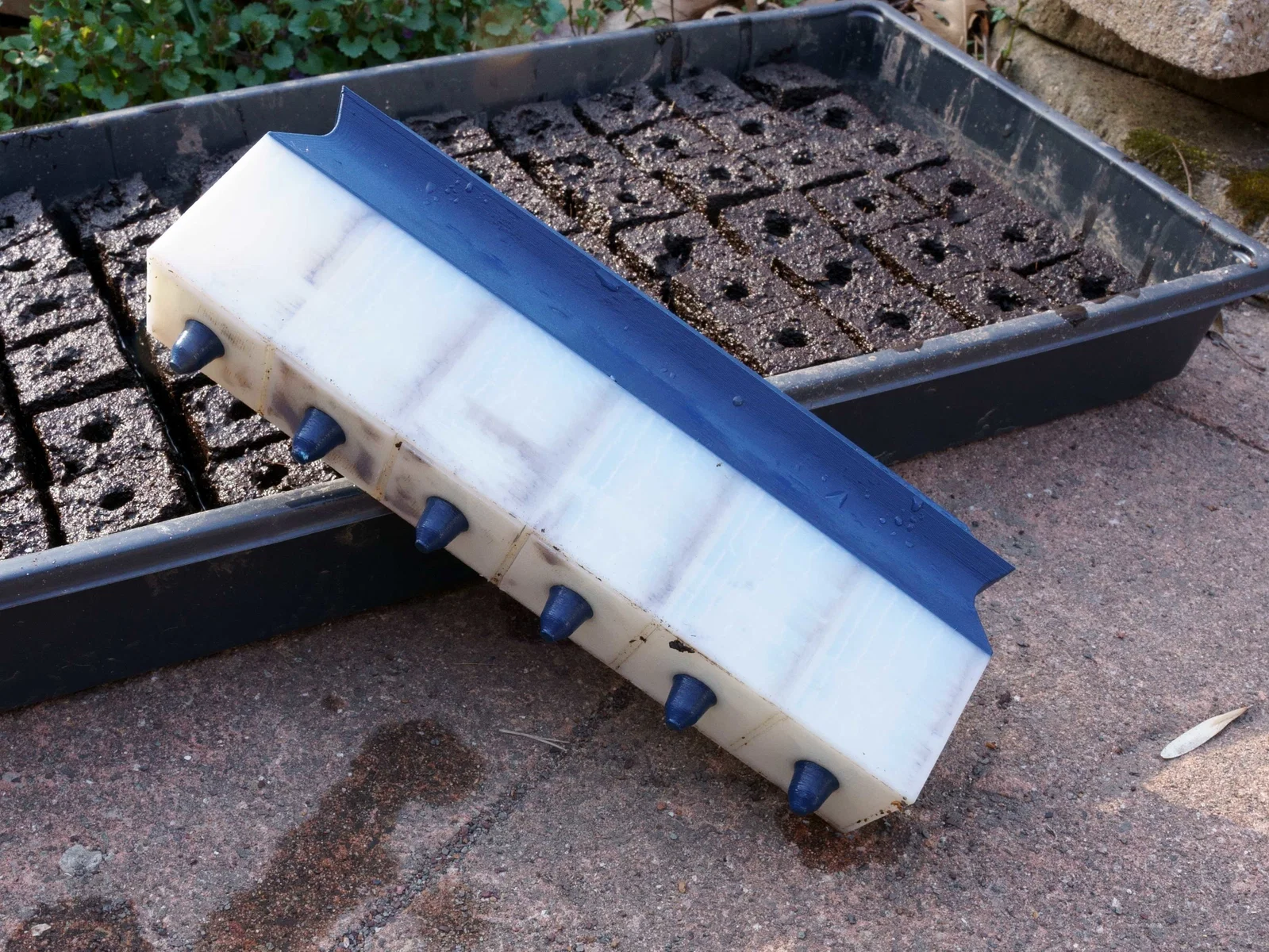

Có khá nhiều thiết kế dụng cụ ép đất (soil blocker) hay ho ngoài kia, nhưng vì mình cần chuẩn bị một lượng lớn khay 1020 và biết rằng kích thước của nó hoàn toàn vừa vặn với máy in Prusa Mk3, nên mình đã tự thiết kế cái này. Các khối đất có kích thước khoảng 38mm vuông, xếp vừa khít khay theo kiểu 6x12. Phần thân chính của dụng cụ là kiểu print-in-place (in nguyên khối), còn các đầu đục lỗ (dibblers) là những mảnh riêng biệt.

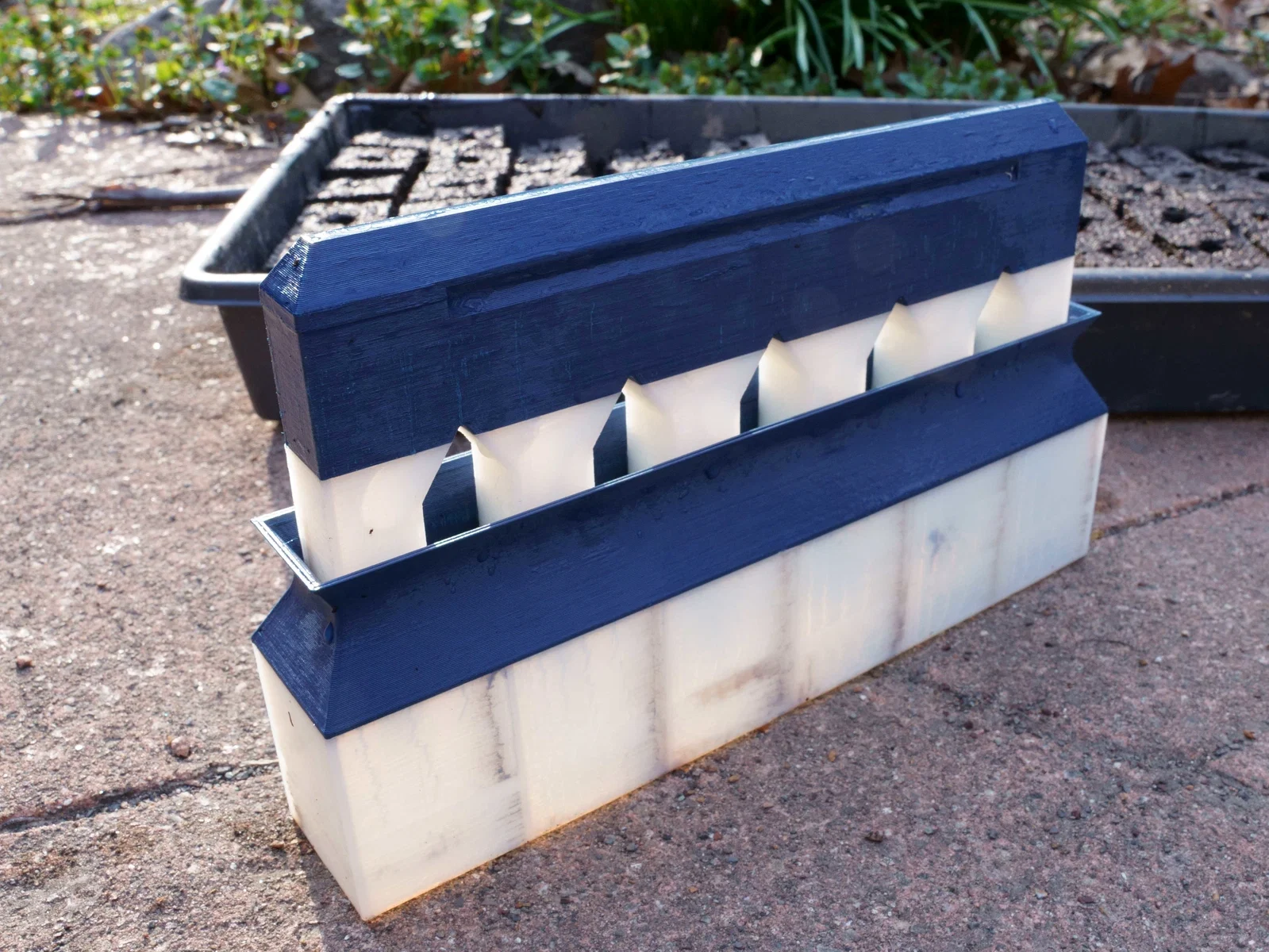

Mình mới dùng thử được hai lần trong mùa này thôi. Nó vẫn hoạt động tốt, dù đôi khi hơi dính một chút khi reset nhưng các khối đất ép ra thì rất đẹp và mịn. Lưu ý là thiết kế này không yêu cầu in đa vật liệu (multi-material) đâu nhé... chẳng qua là do mình bị hết nhựa giữa chừng lúc đang in thôi.

Nhớ giữ cho hỗn hợp đất thật ẩm khi ép để các khối đất kết dính tốt với nhau. Bạn nên ép sao cho nước có thể rỉ ra từ hỗn hợp là được.

Hướng dẫn in

Mình thường tăng lượng nhựa (over-extrude) lên đáng kể cho các chi tiết này để đảm bảo chúng cứng cáp. Bạn có thể sẽ cần tăng nhiệt độ in lên khoảng 10°C tùy vào tốc độ in tường. Mình thường để ở mức 30-40mm/s, tốc độ này giúp chi tiết in ra sạch đẹp trong thời gian hợp lý.

Mình khuyên nên để 0% infill cho phần dụng cụ ép đất. Việc này giúp rút ngắn đáng kể thời gian in, còn độ dày của tường và các cấu trúc hỗ trợ bên trong đã đủ cứng rồi.

Soil Blocker (Dụng cụ ép đất)

Độ dày tường (Wall Width): 0.8mm Độ dày lớp trên/dưới (Top/Bottom Layer Width): 0.4mm Số lớp đáy (Bottom Layers): 3-4 Infill: 0% Support: Không

Dibblers (Đầu đục lỗ)

Độ dày tường (Wall Width): 0.8mm Số lớp đáy (Bottom Layers): 3-4 Tốc độ tường/viền (Wall/Perimeter Speed): 15mm/s (vì chi tiết có đường kính rất nhỏ) Chế độ in (Spiralize Outer Contour/Vasemode): Có
