PVS 420: Ống nhòm nhiệt 50Hz chi phí thấp (18650, 256x192 tới 640x512)

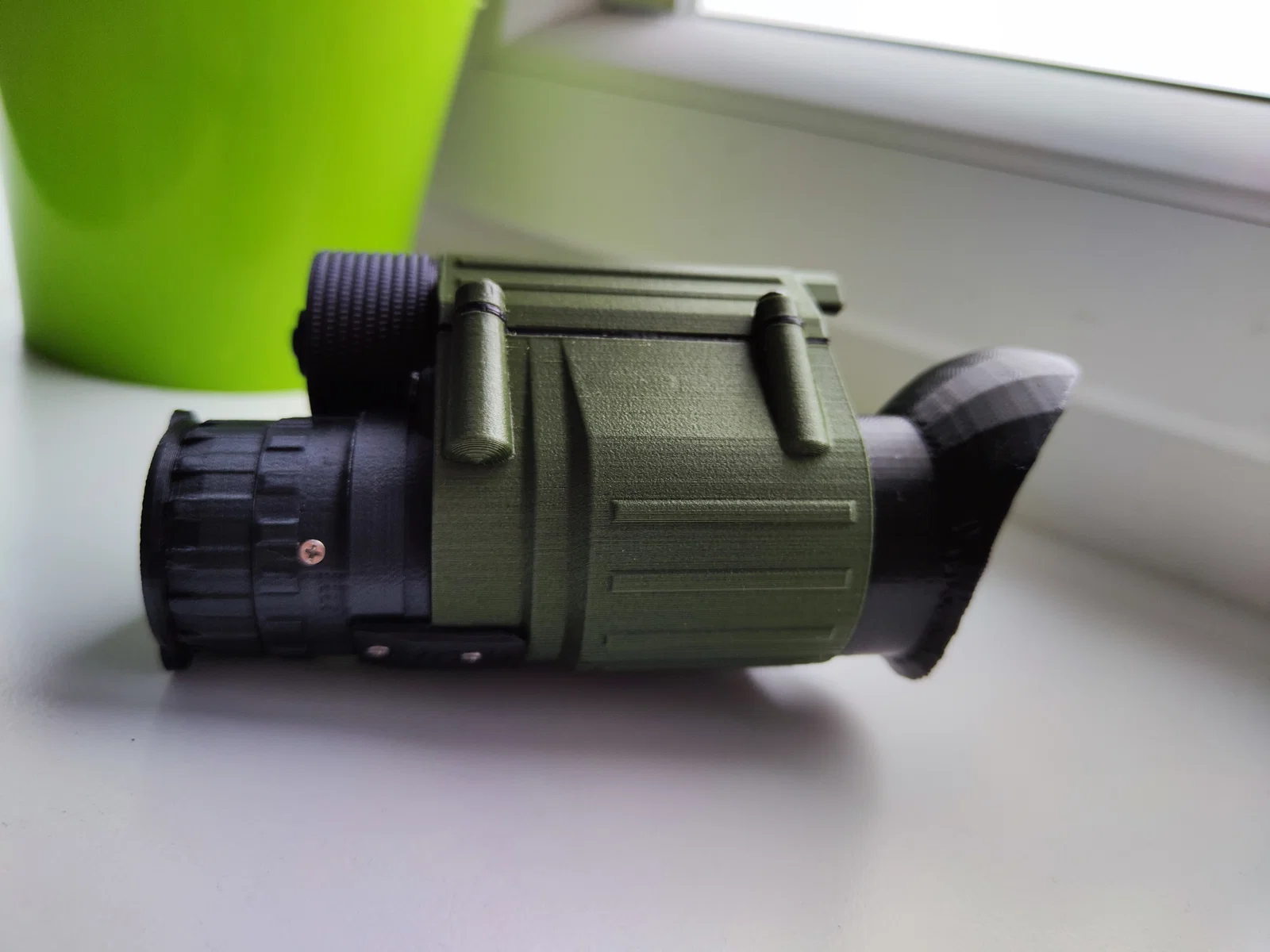

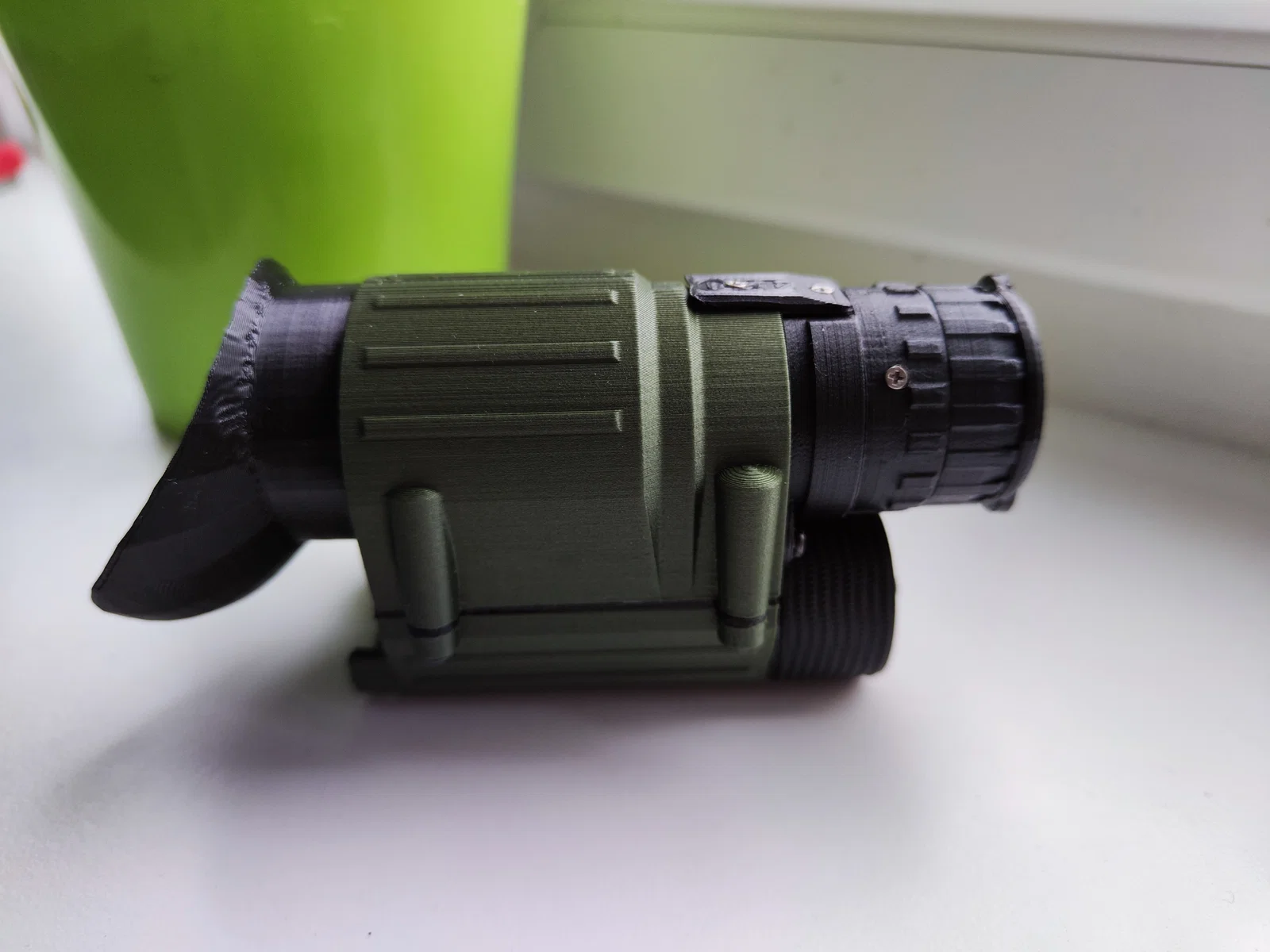

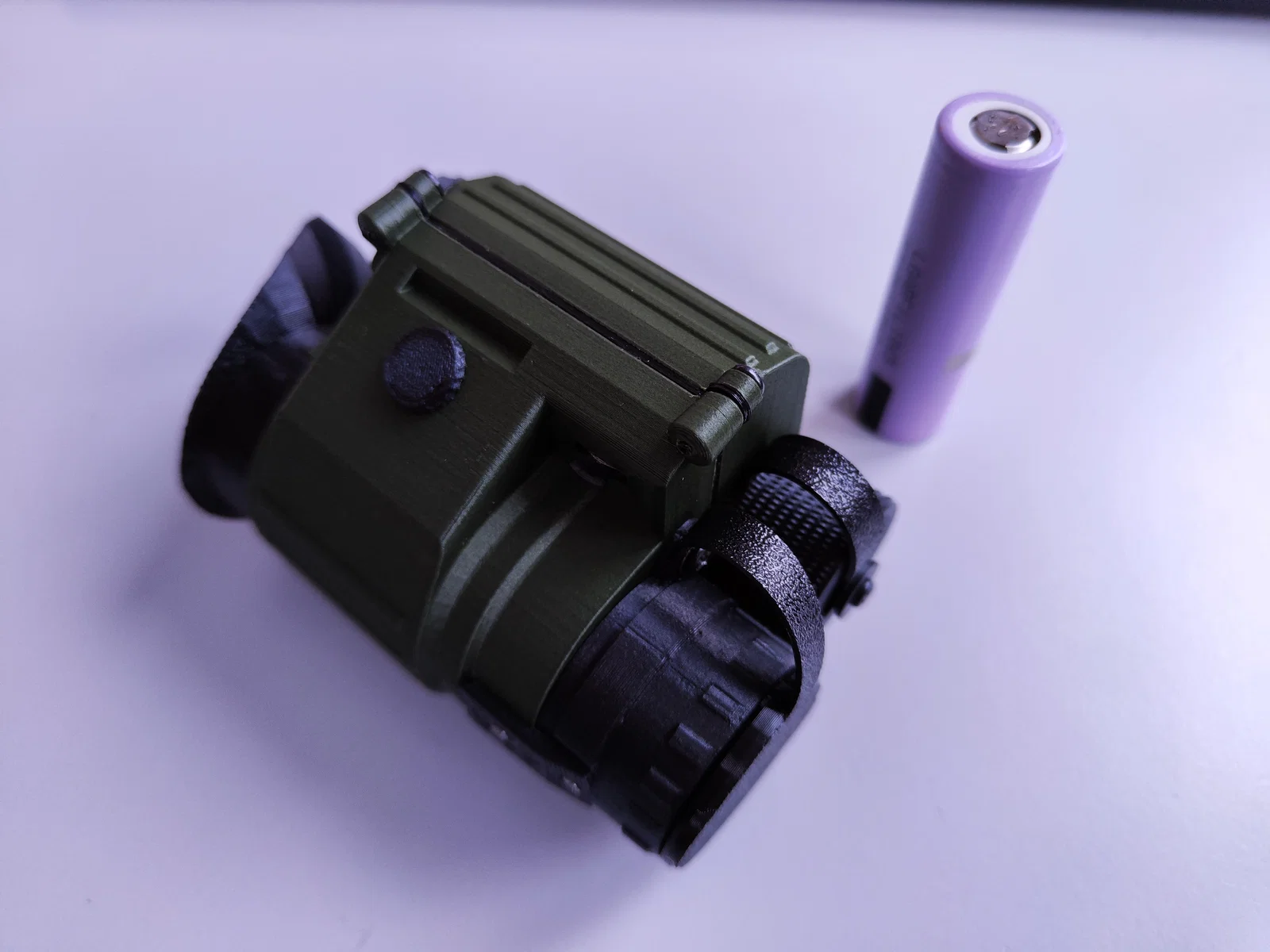

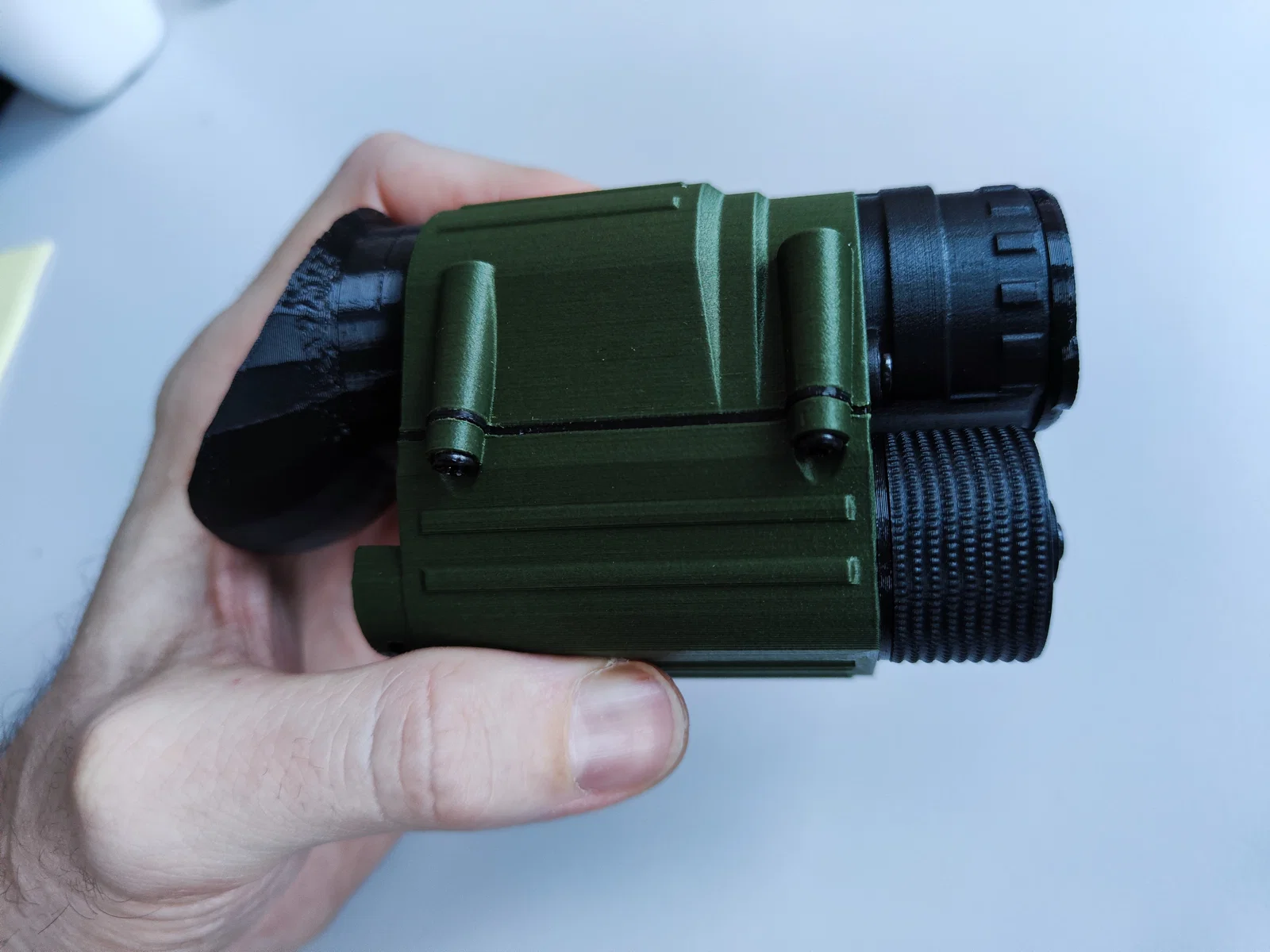

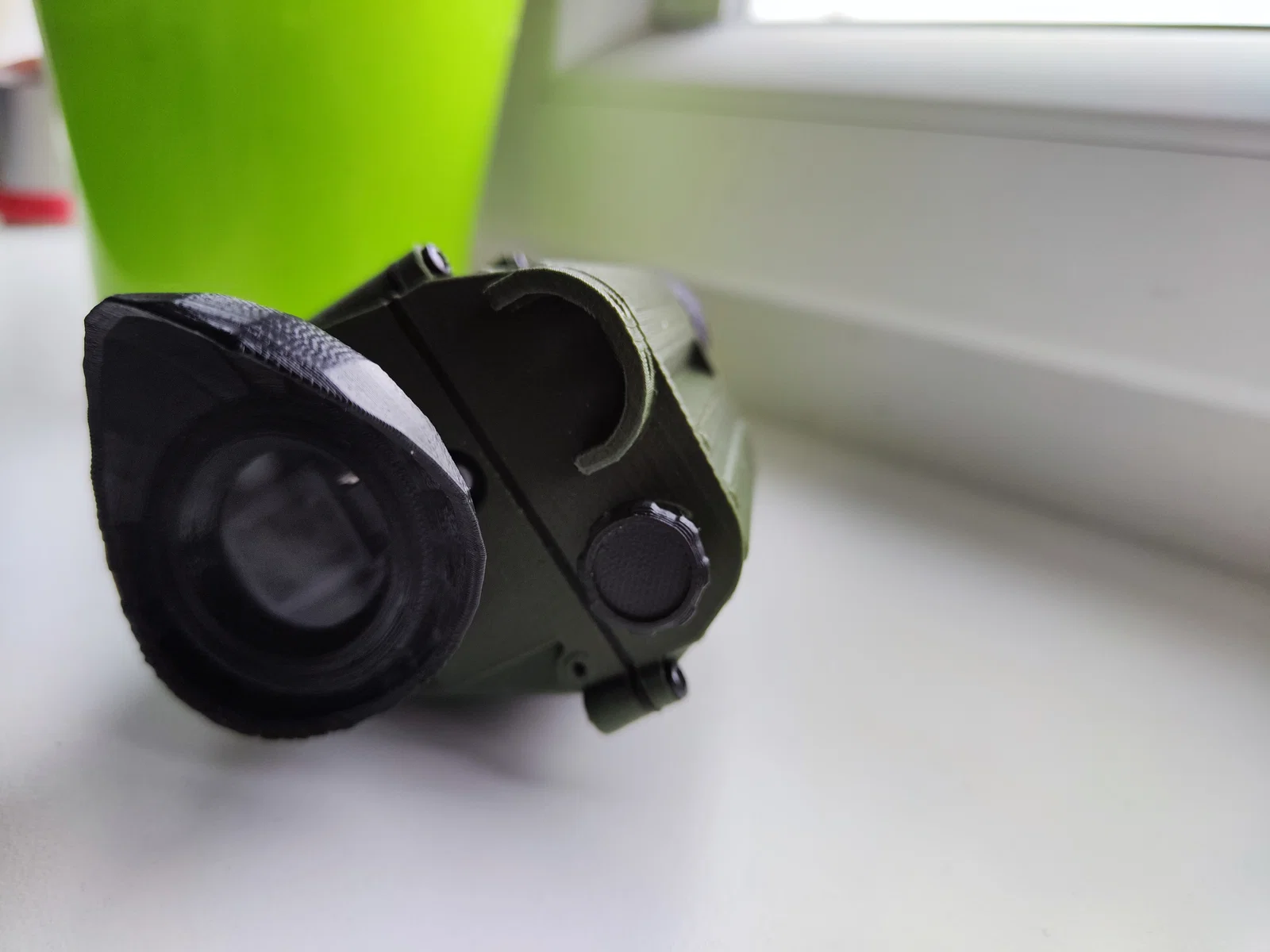

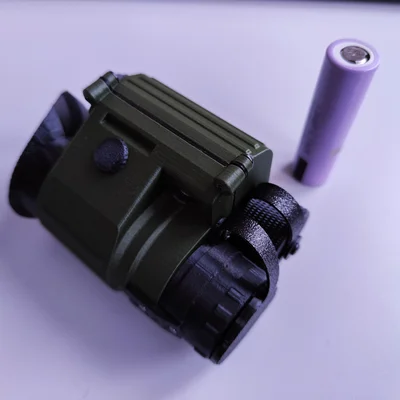

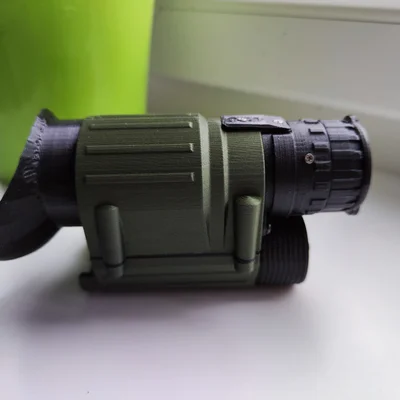

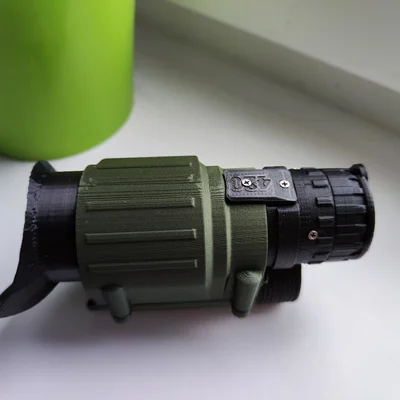

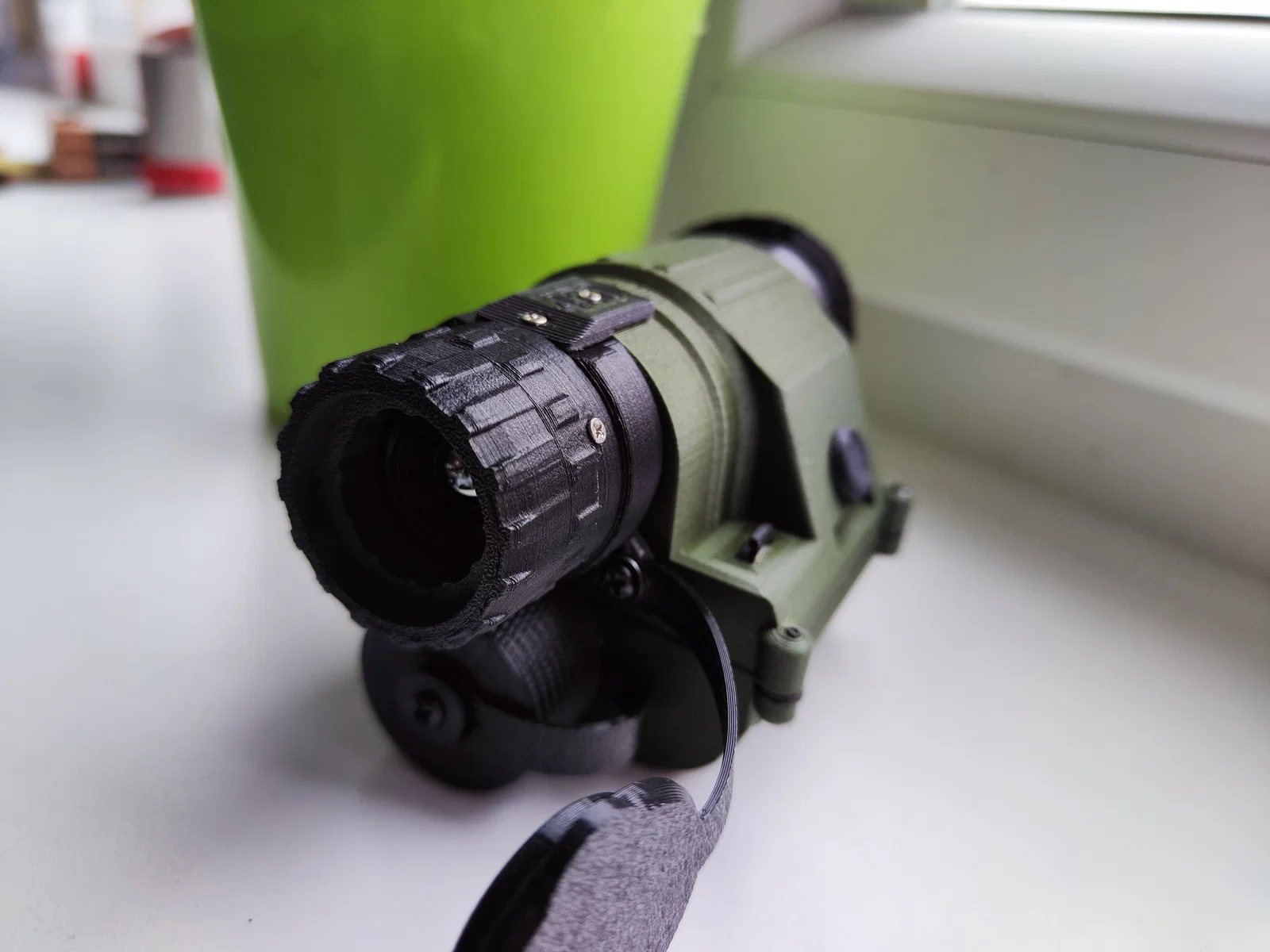

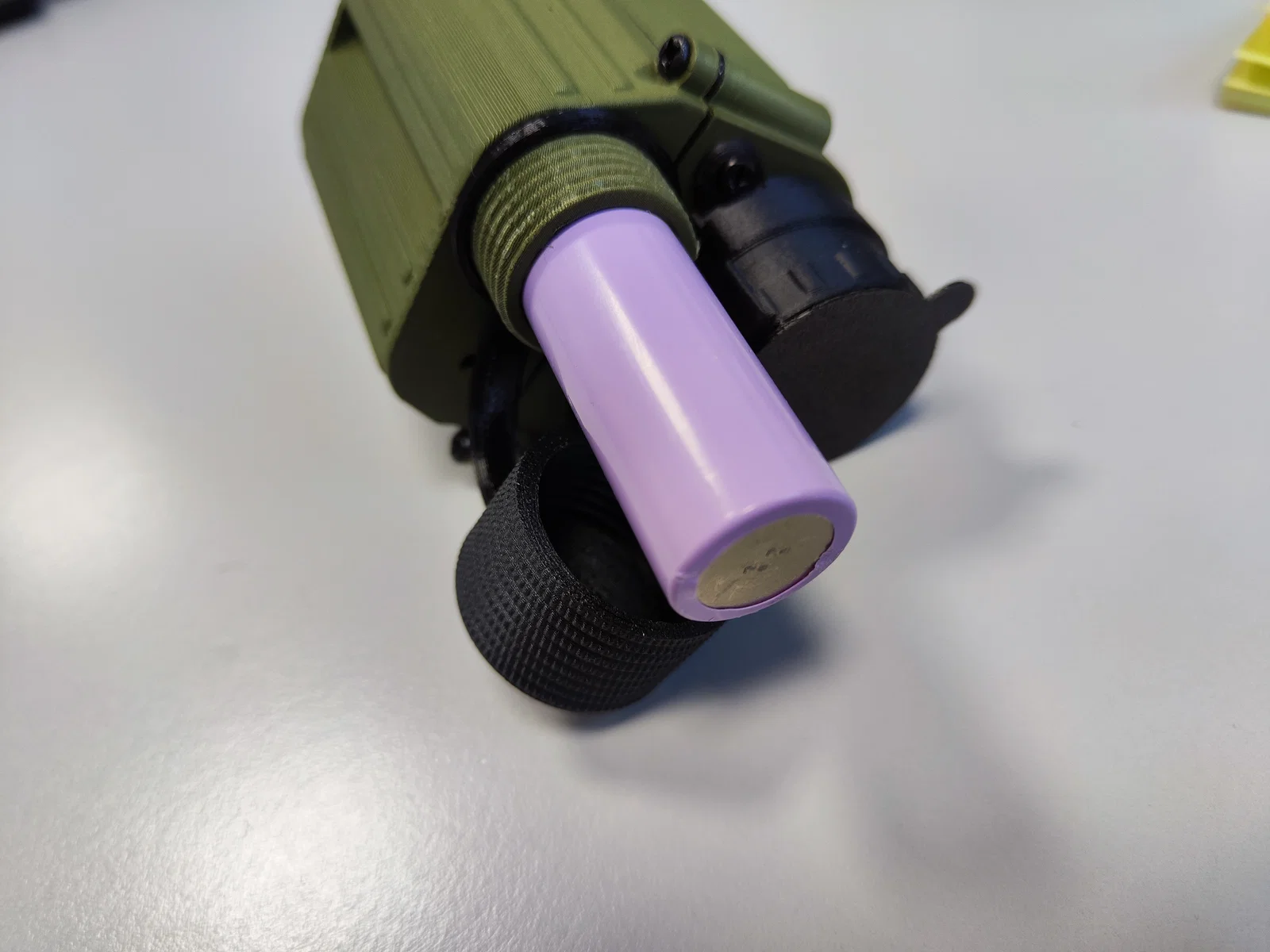

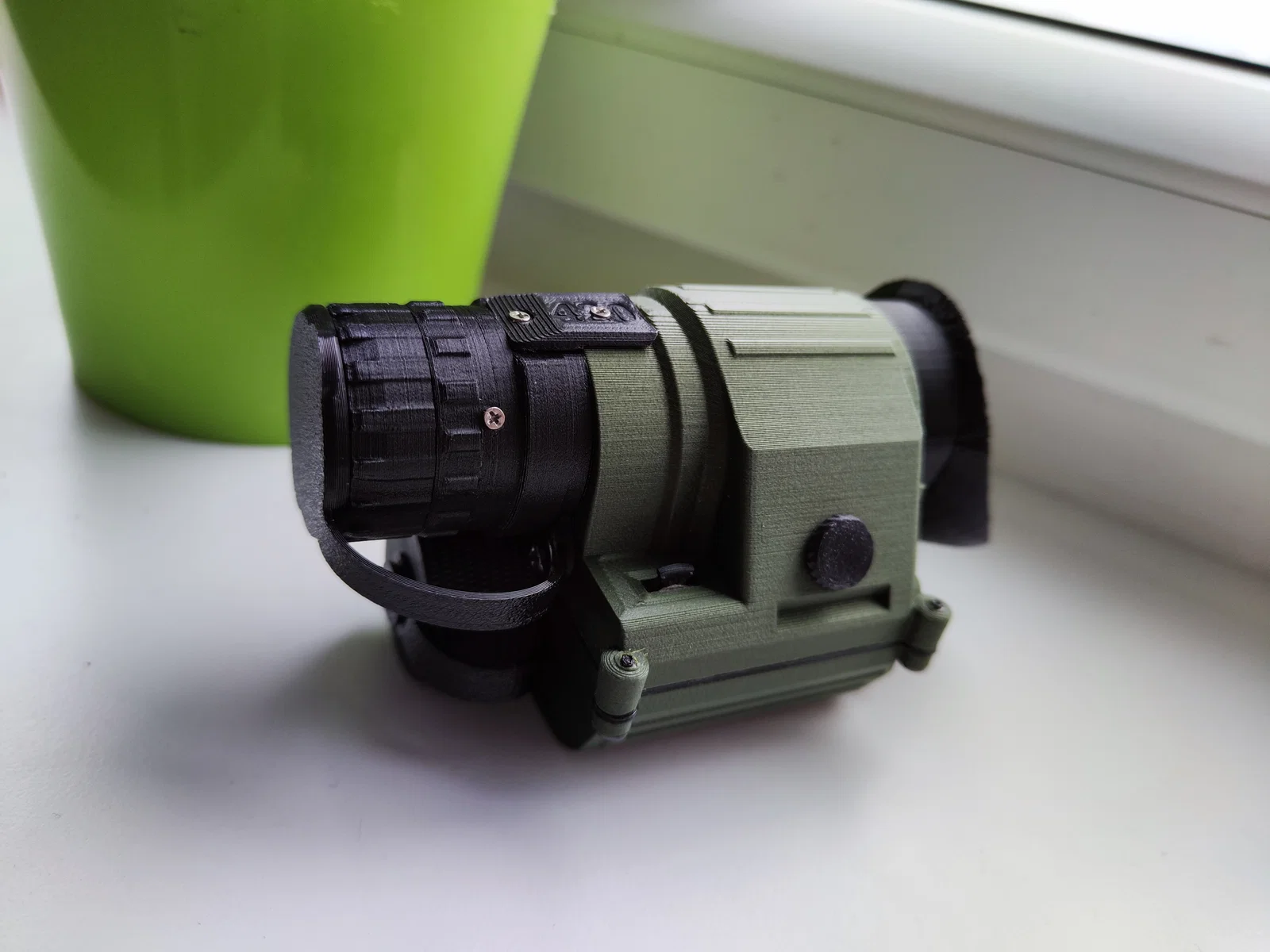

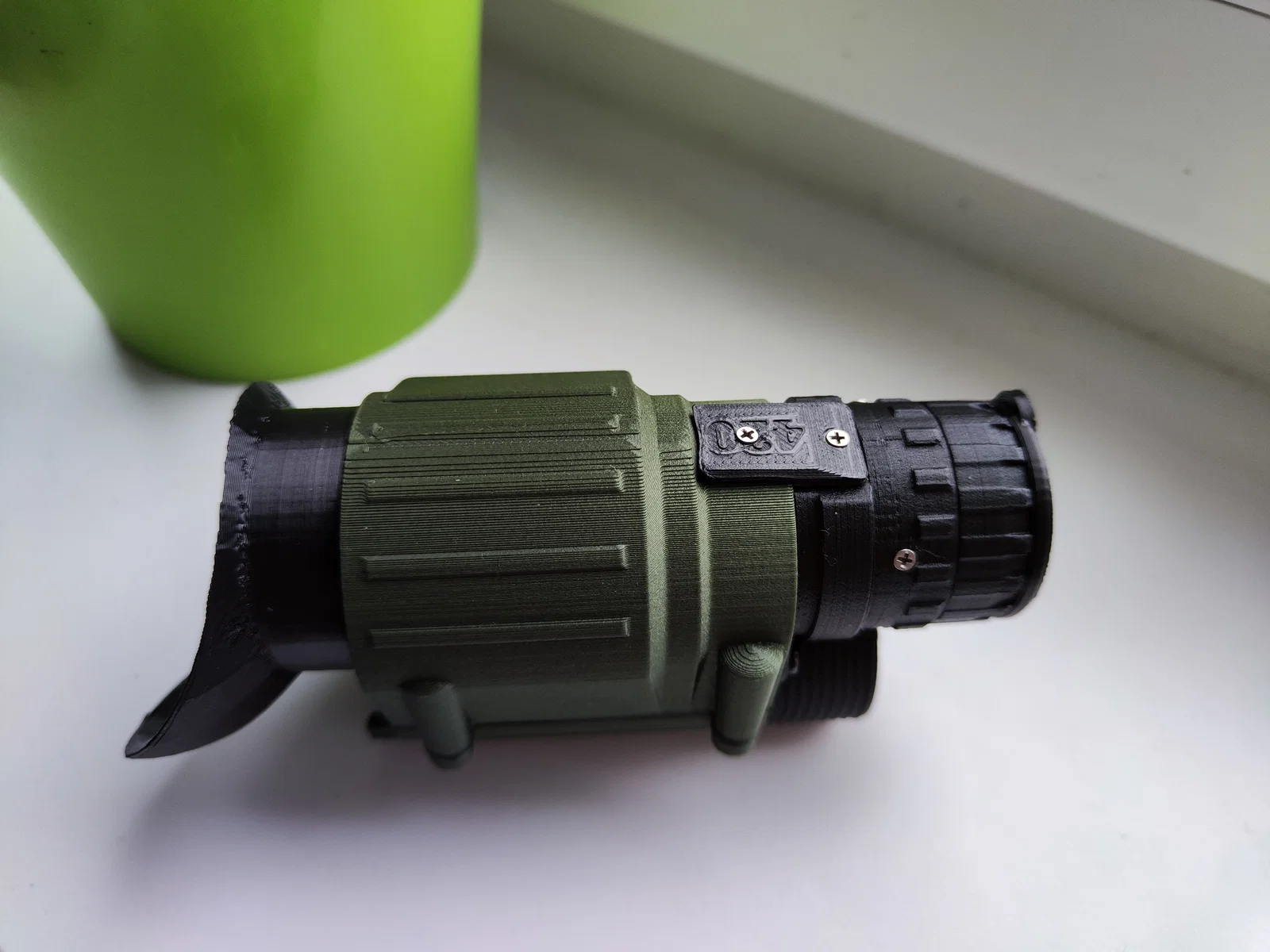

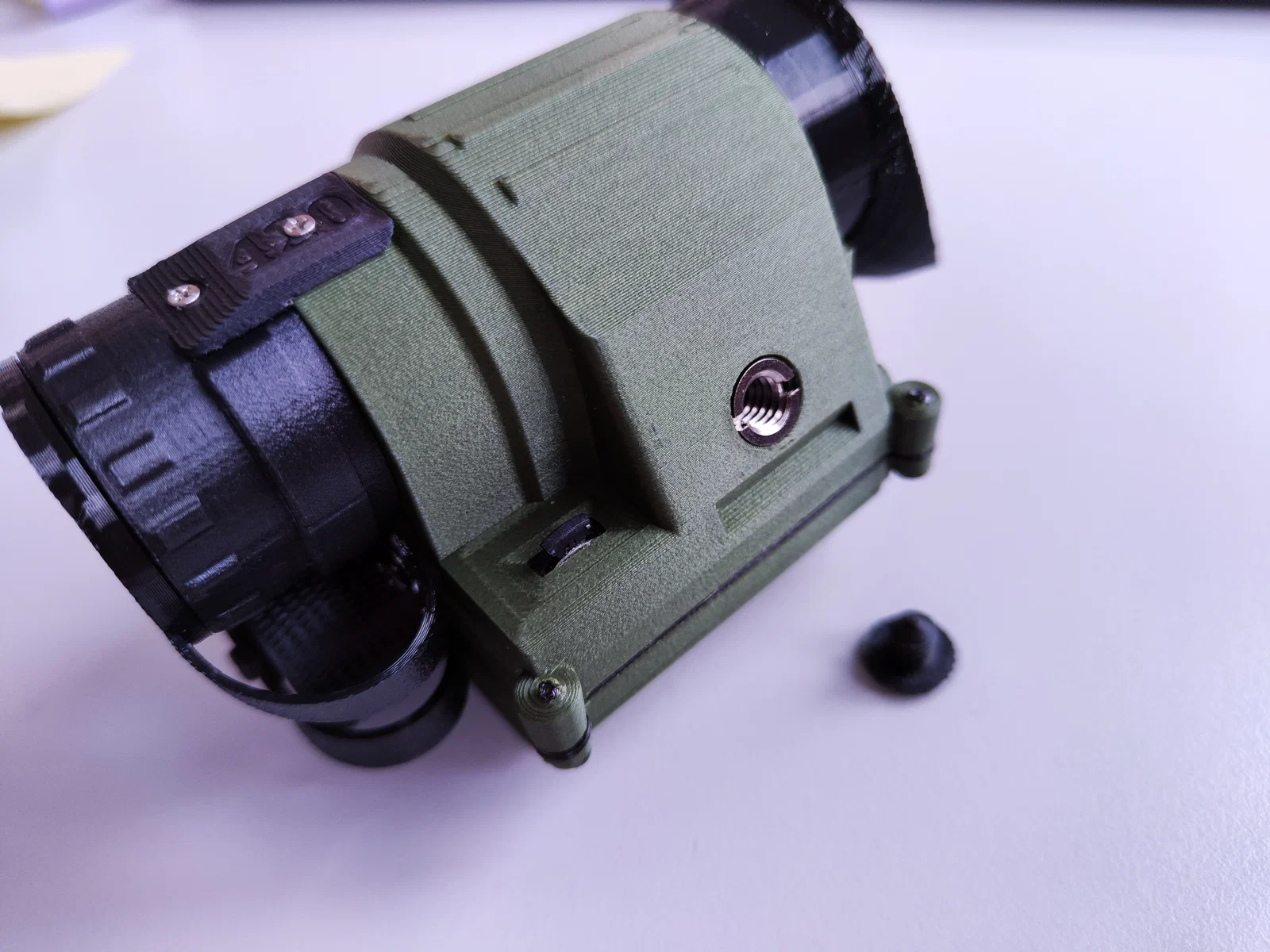

Tự chế ống nhòm nhiệt PVS 420 cầm tay cực chất cho người đam mê đồ chơi chiến thuật. Thiết kế tối ưu, hỗ trợ độ phân giải cao, sử dụng pin 18650 với chi phí hợp lý nhất có thể.
Mô tả
THÔNG BÁO QUAN TRỌNG:
Tôi vừa tạo một máy chủ Discord cho PVS420 để anh em dễ dàng trao đổi, chia sẻ suy nghĩ, ý tưởng và các cải tiến. Mọi bản cập nhật tiếp theo về thiết kế, tính năng và phần mềm sẽ được đăng trên Discord của tôi!
VUI LÒNG ĐỌC KỸ MỌI THỨ BÊN DƯỚI TRƯỚC KHI NHẮN TIN HỎI TÔI! Cảm ơn!
Mẫu này KHÔNG DÙNG ĐỂ GẮN LÊN MŨ BẢO HIỂM, chỉ dùng cầm tay thôi!

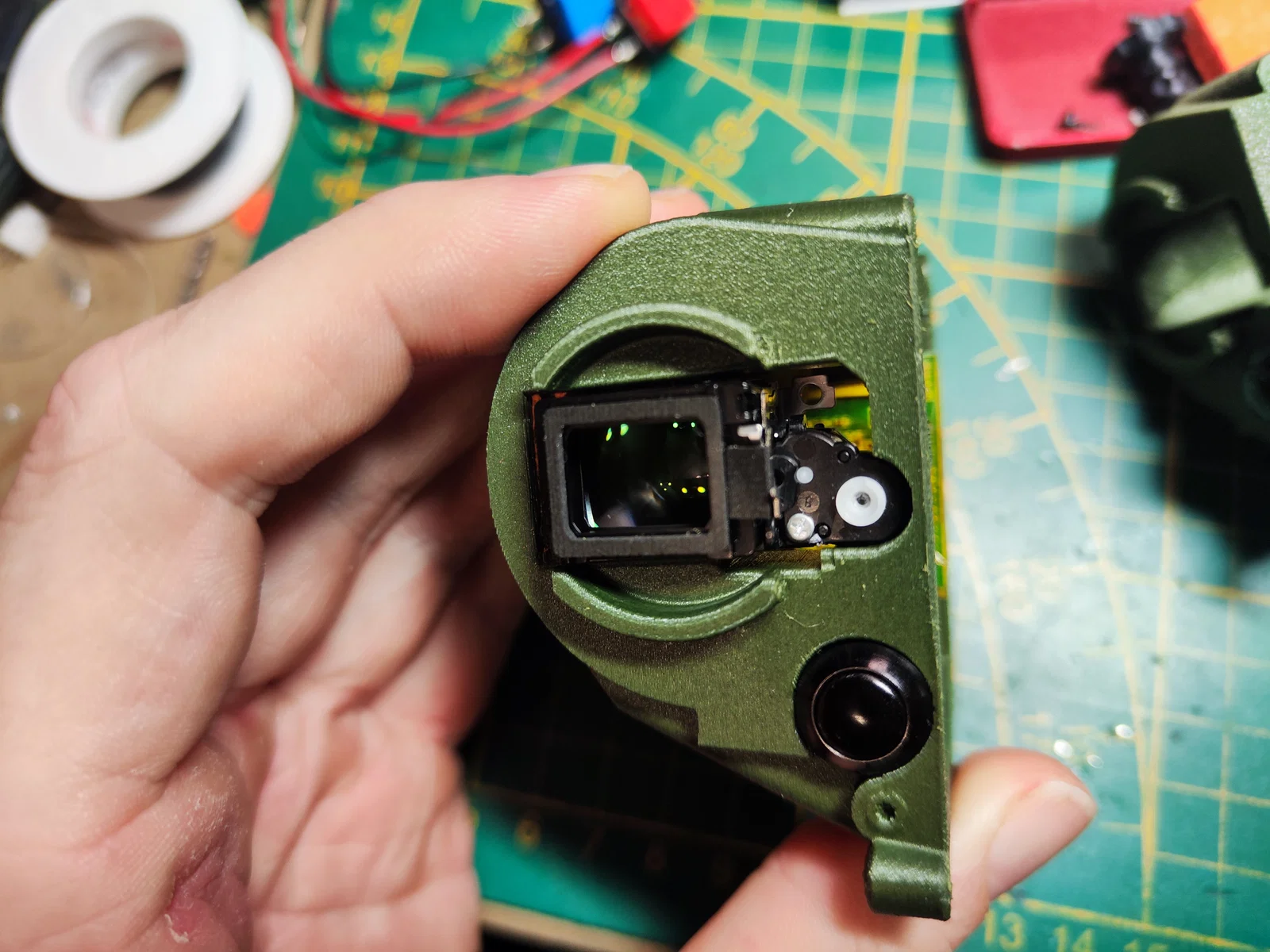

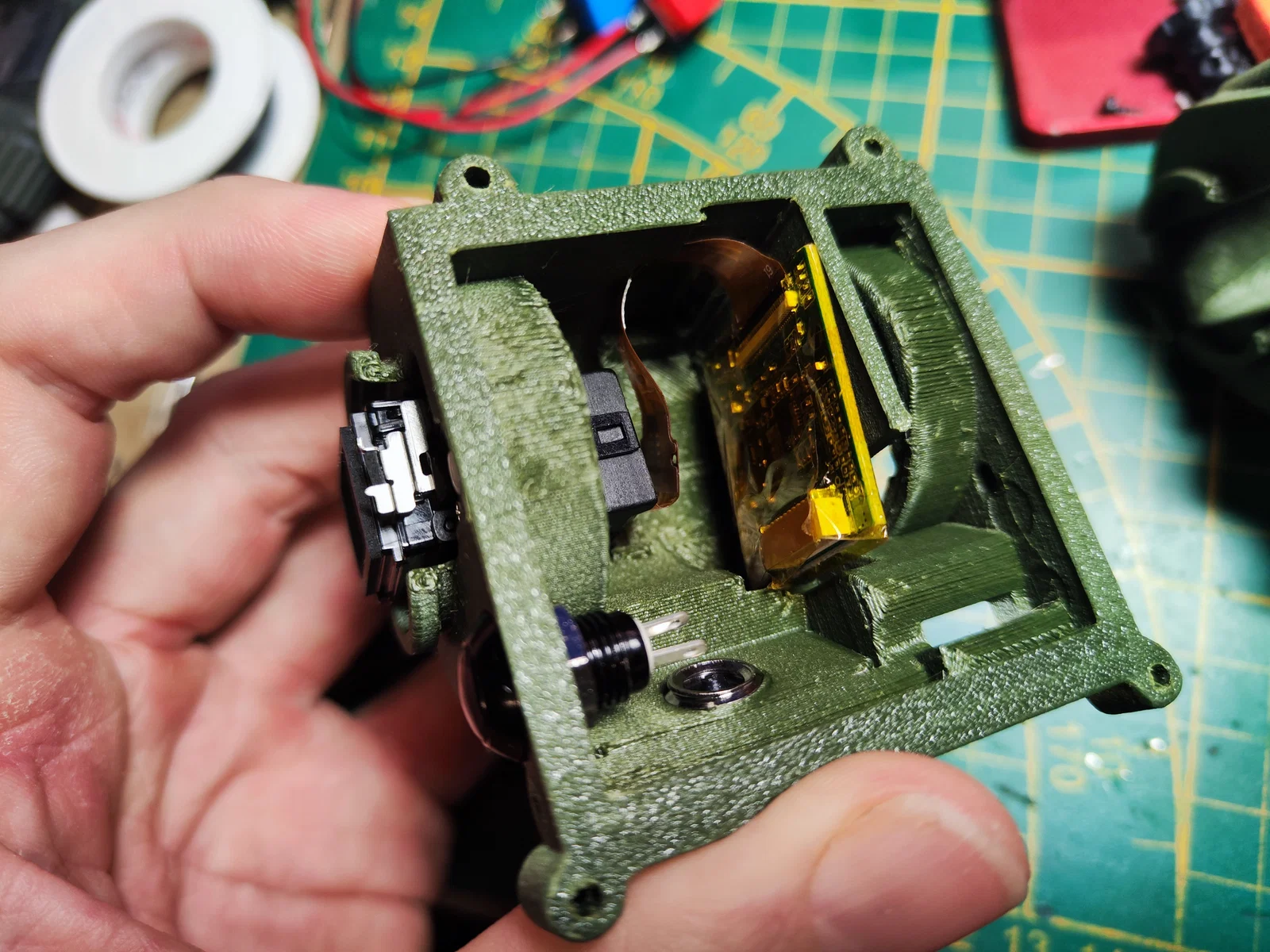

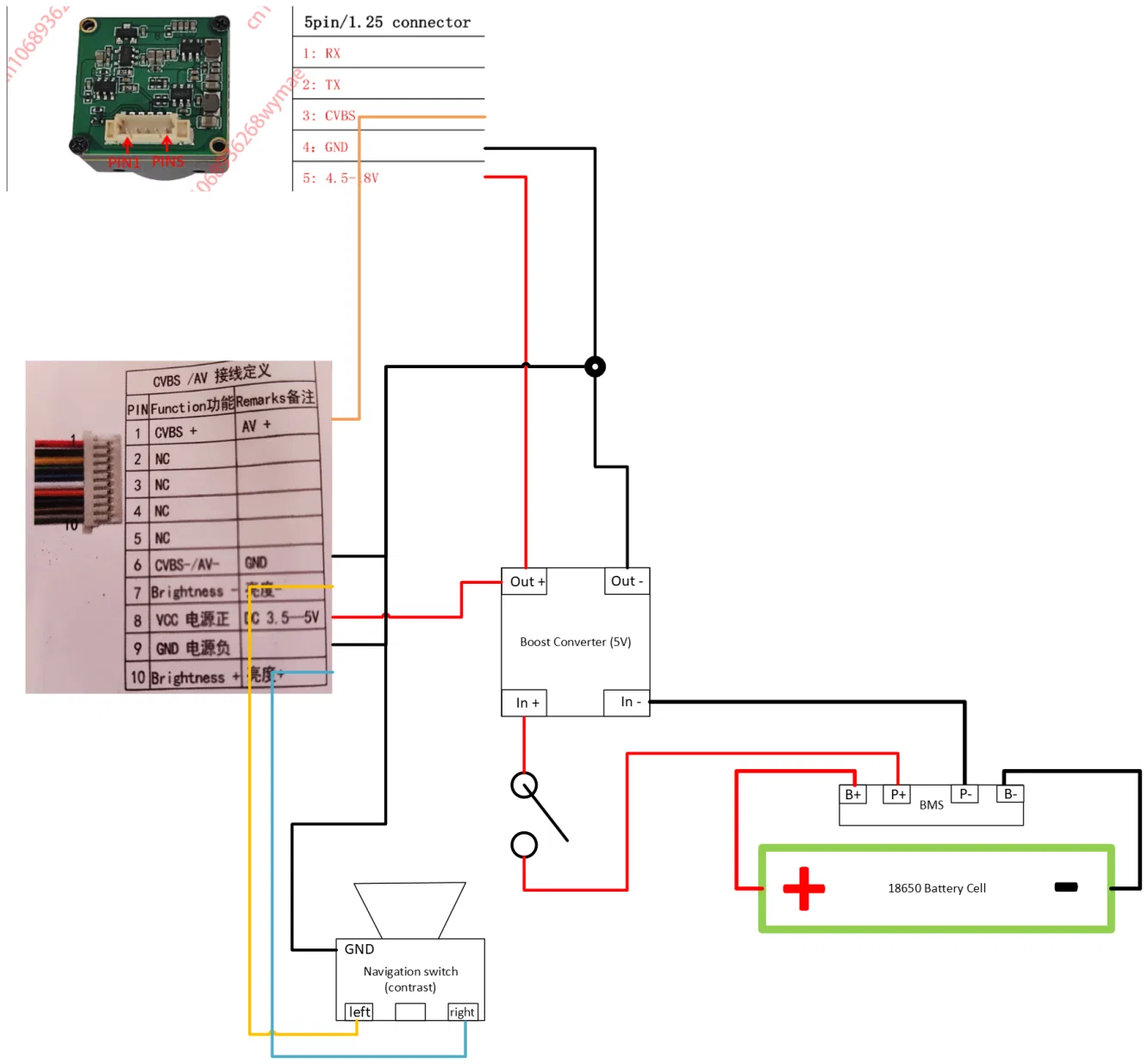

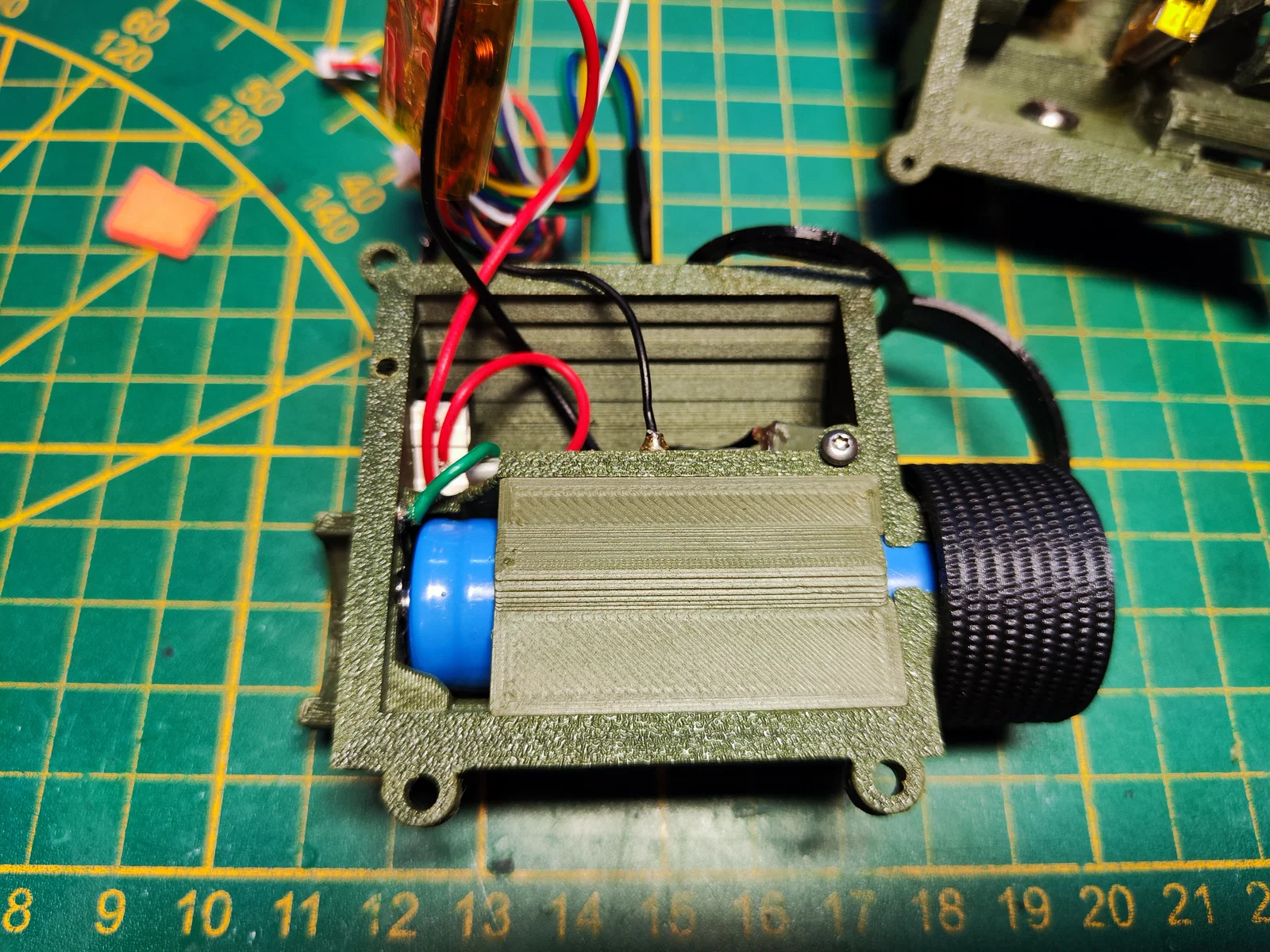

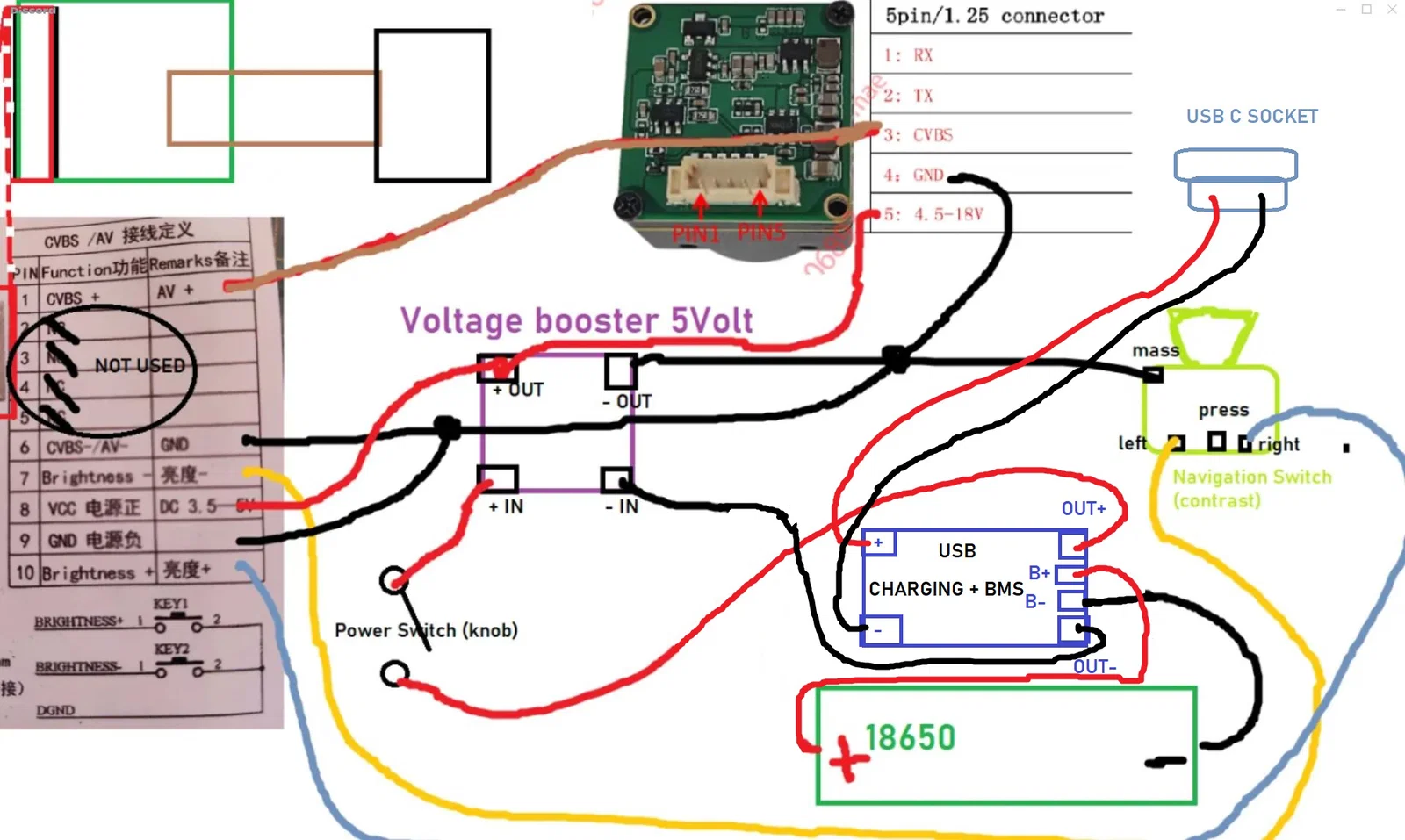

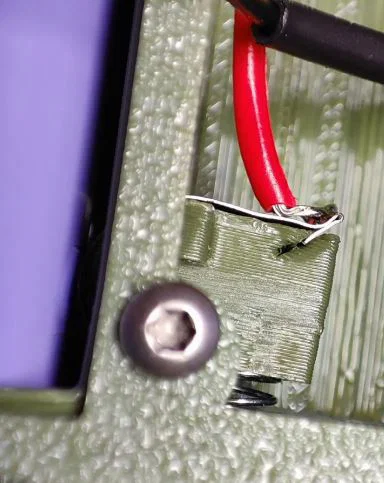

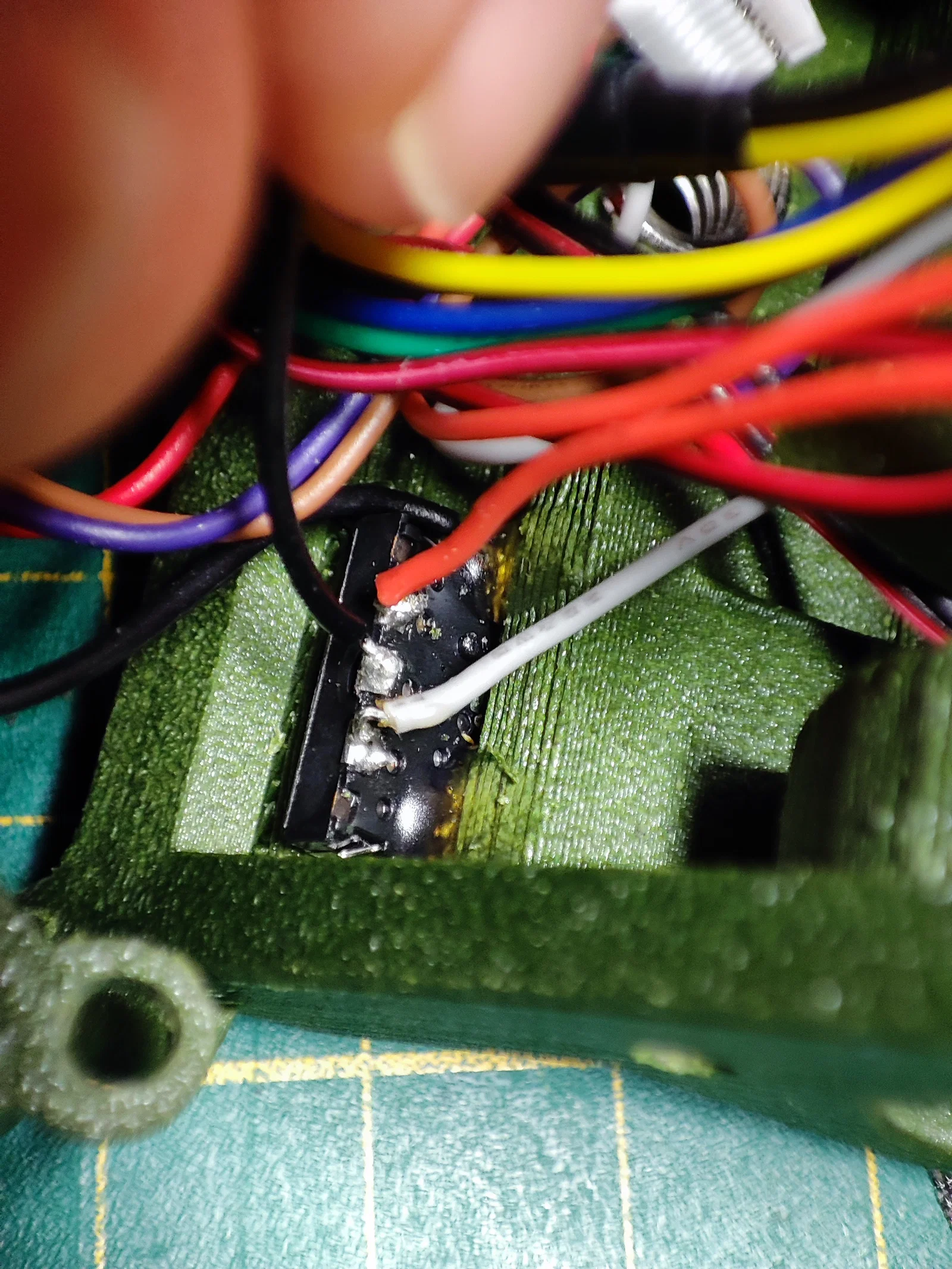

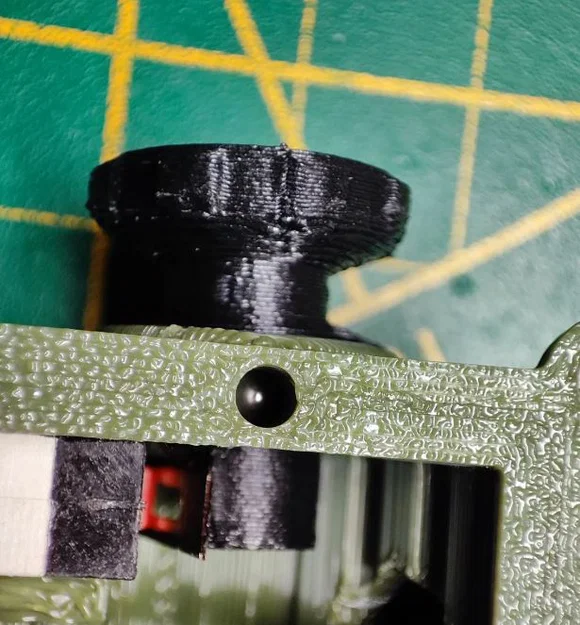

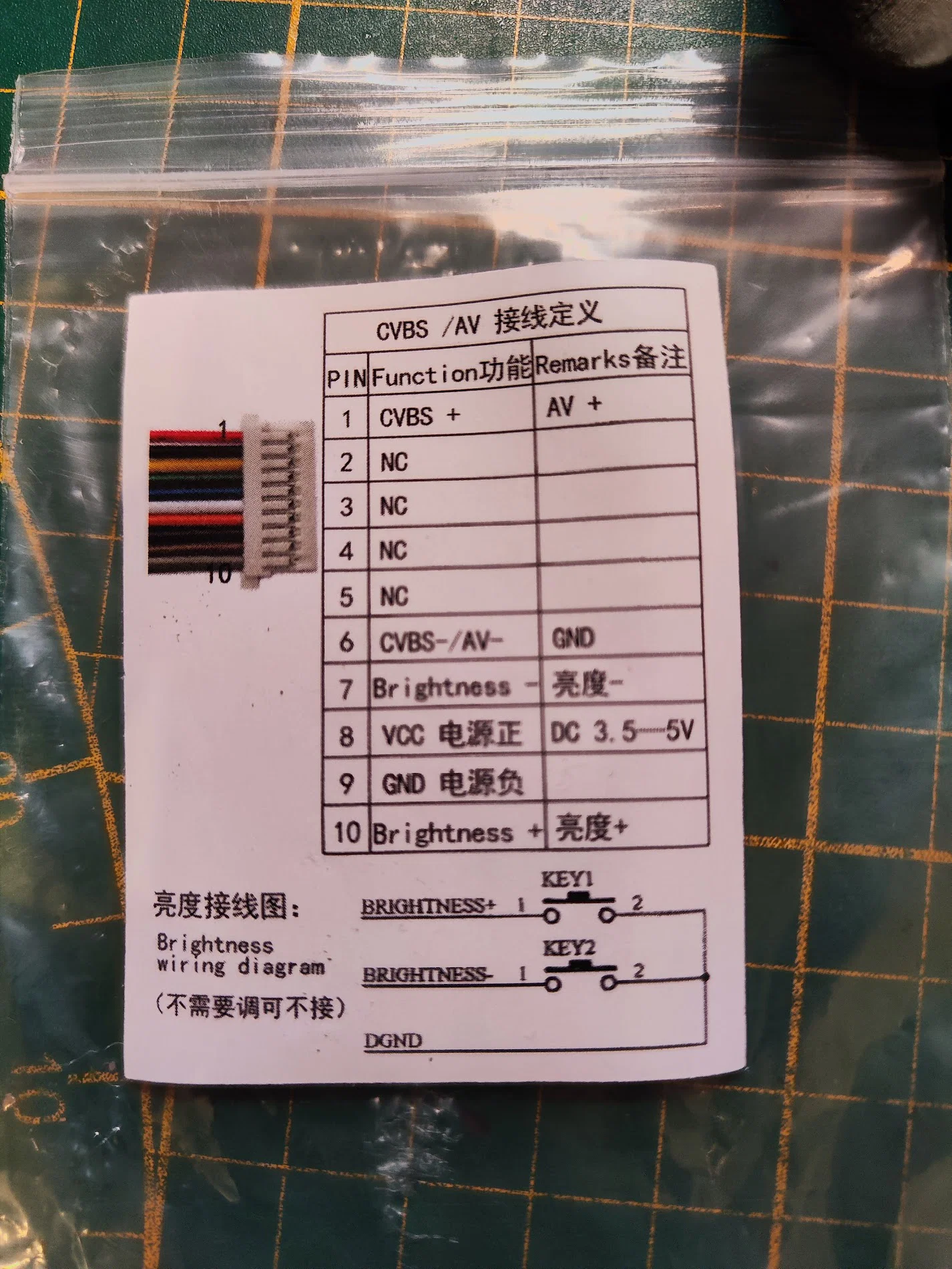

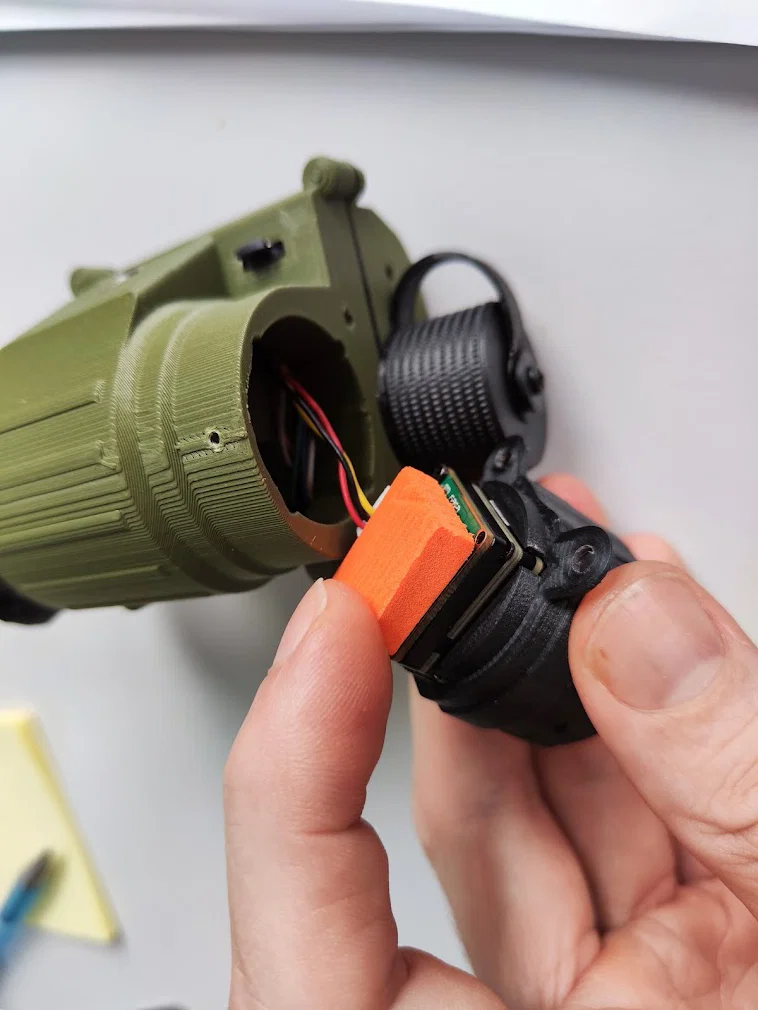

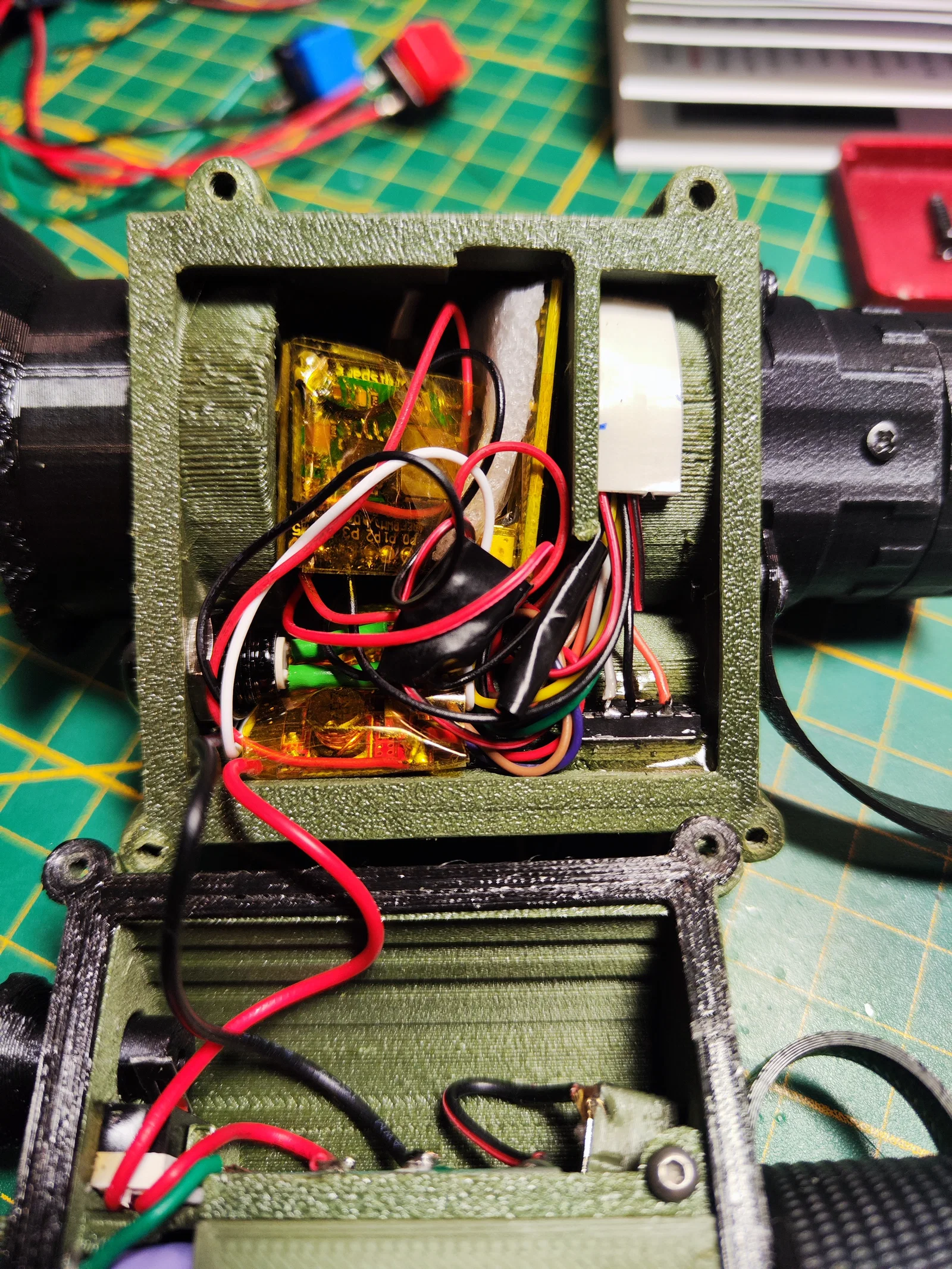

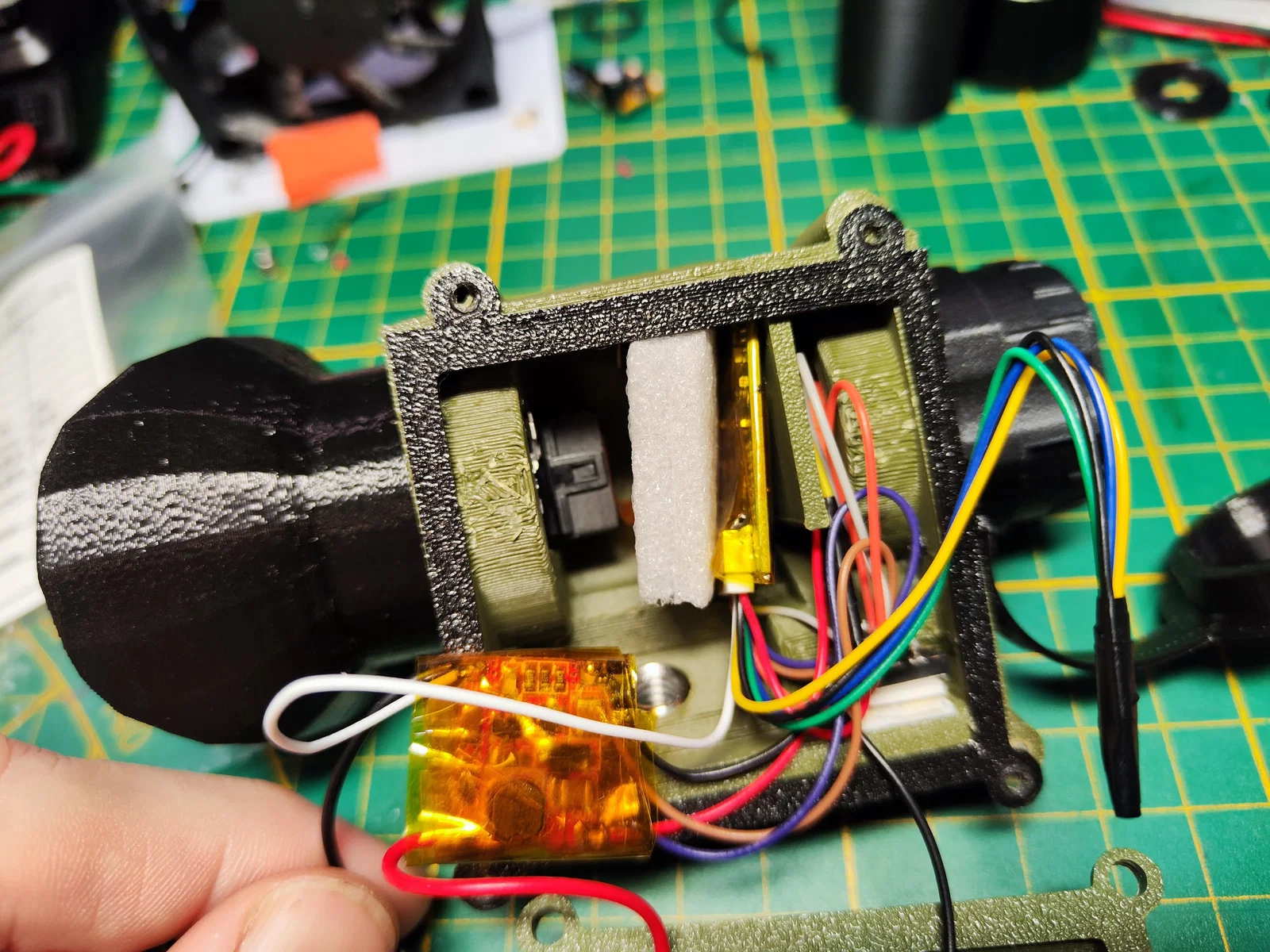

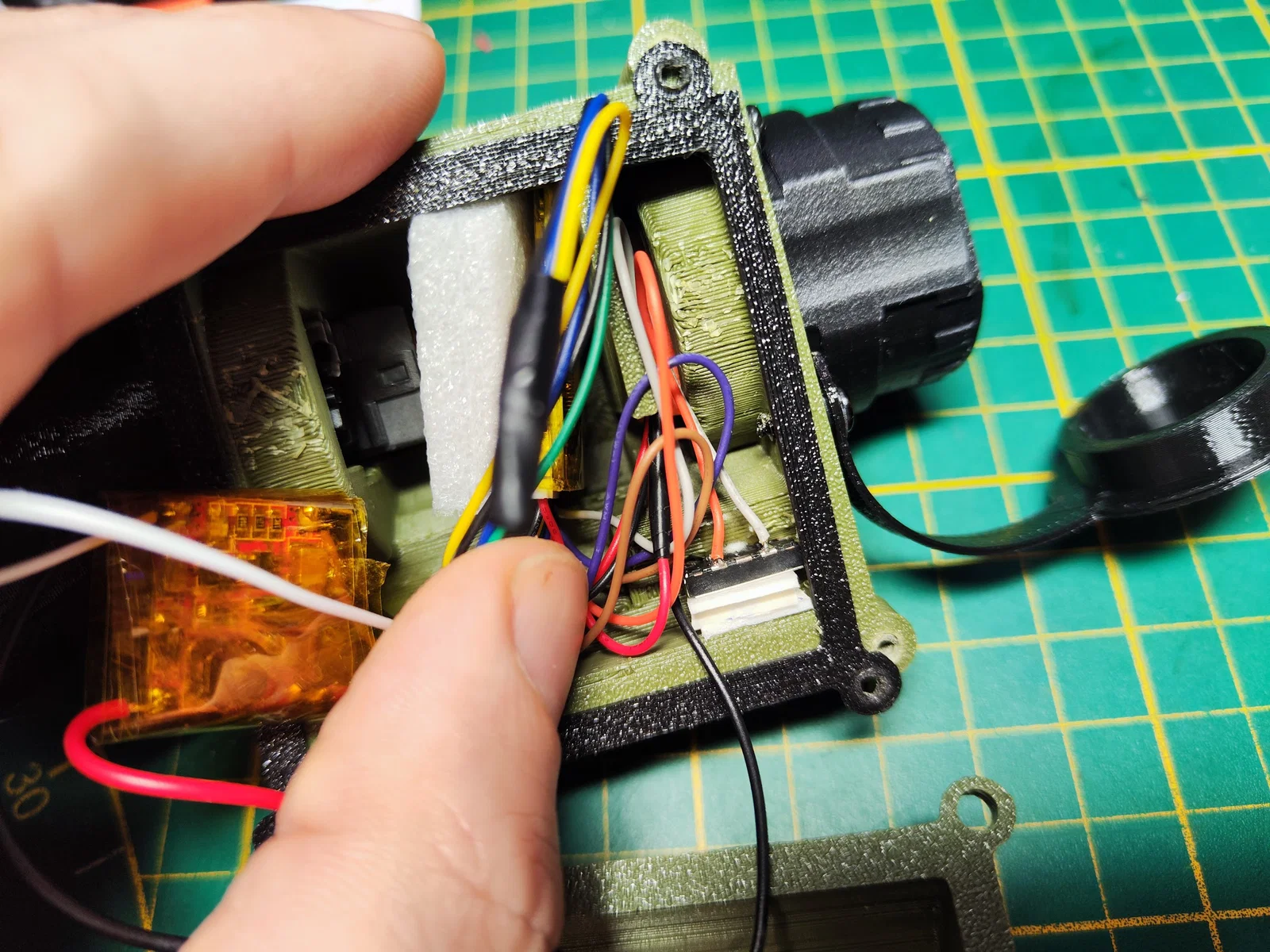

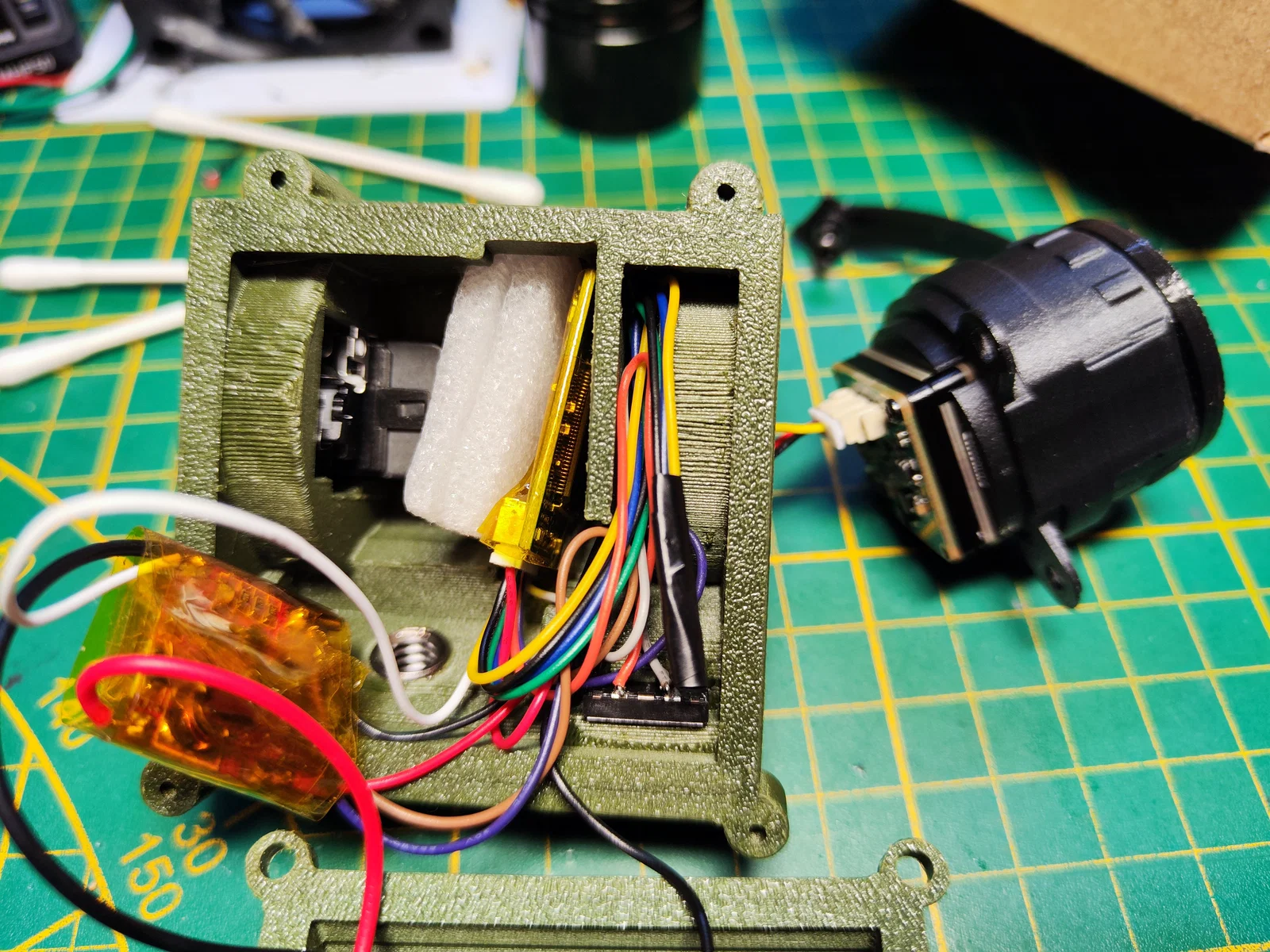

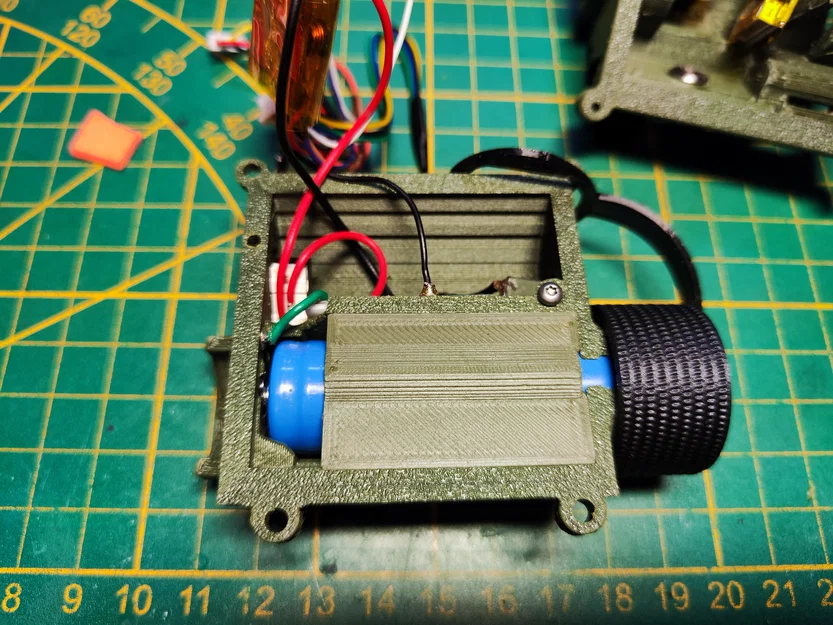

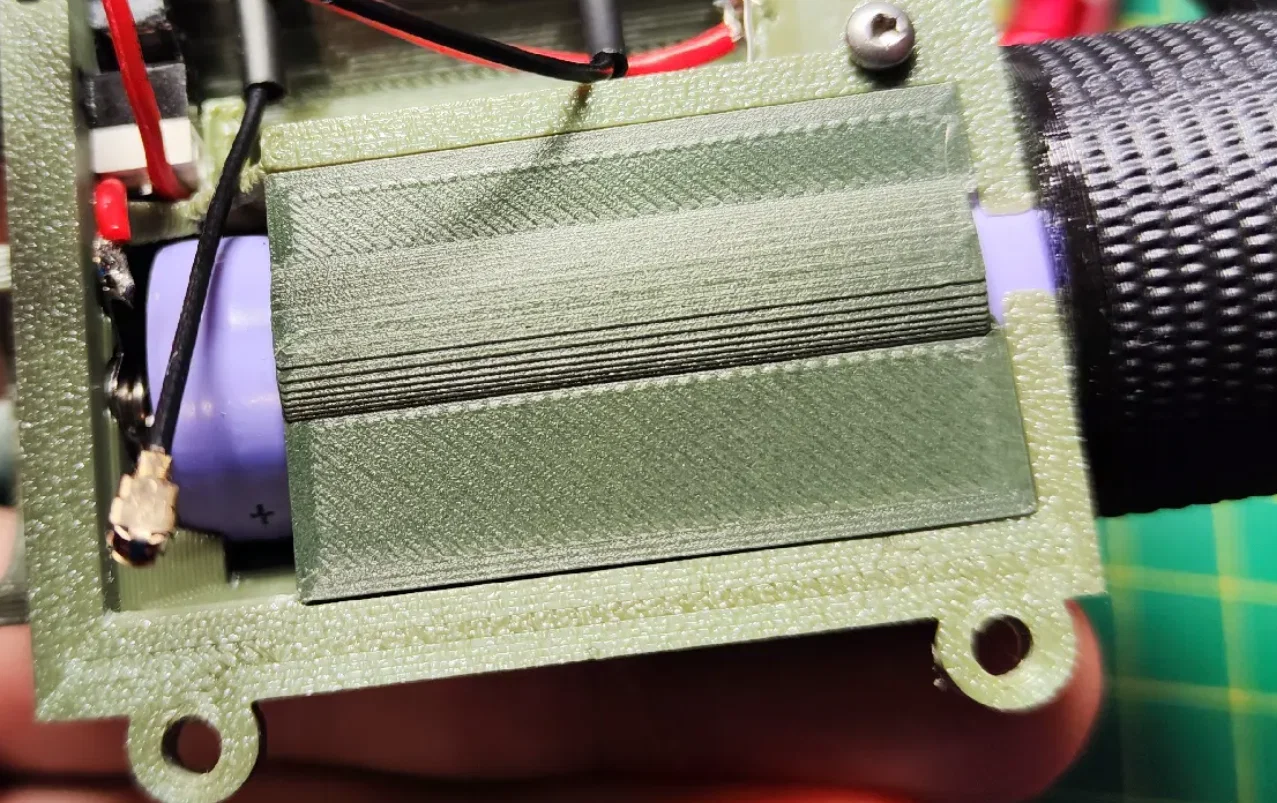

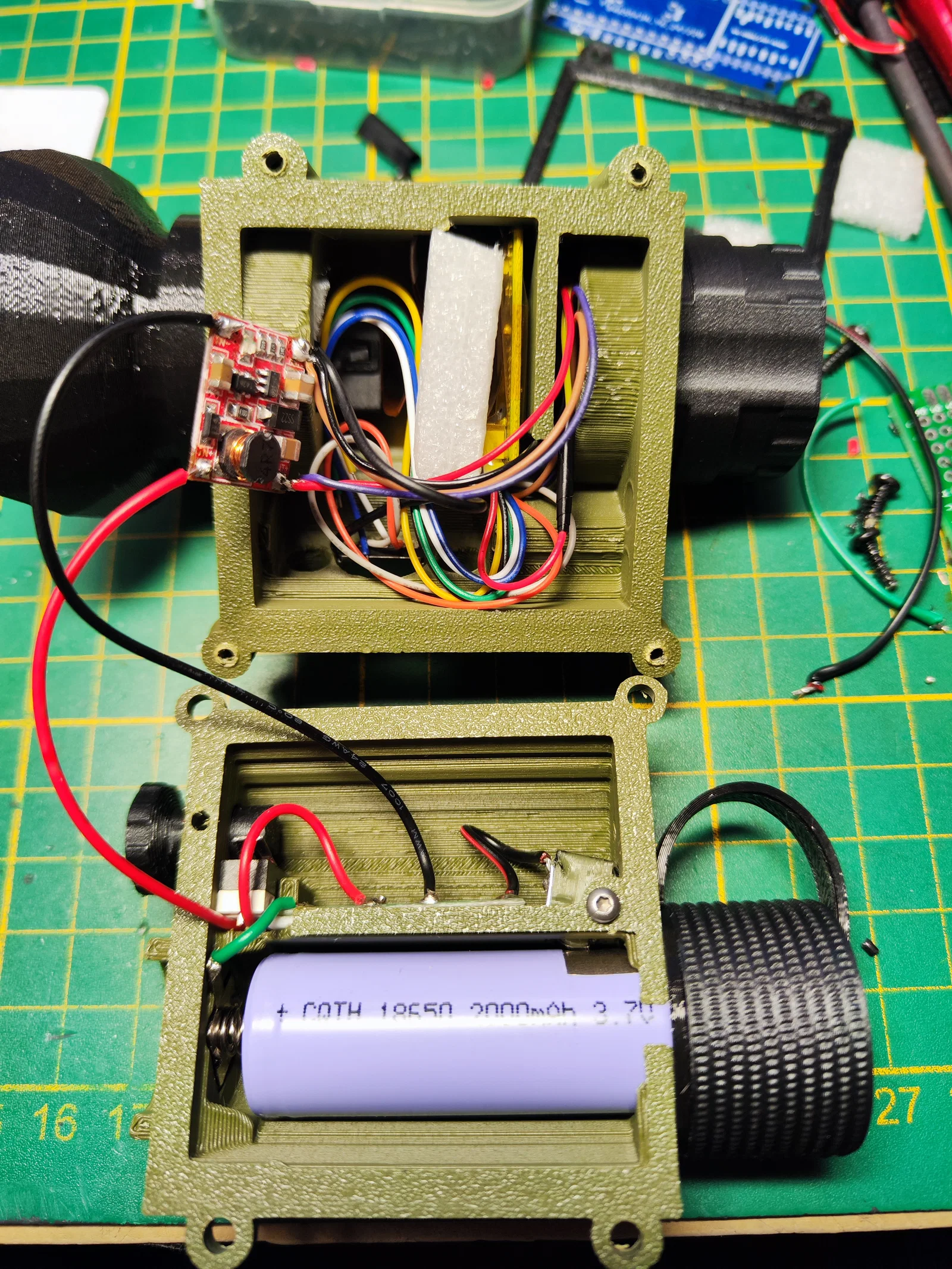

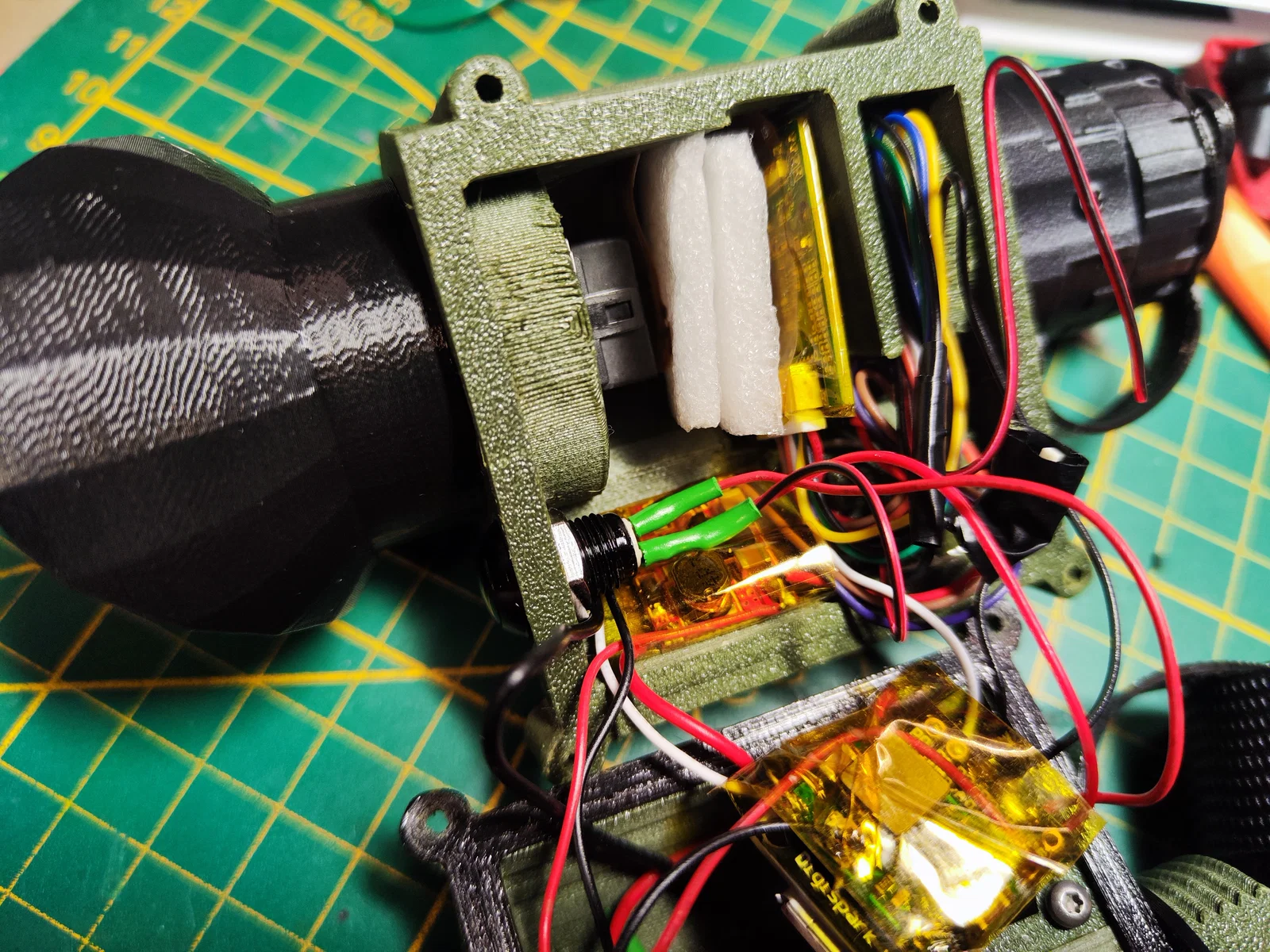

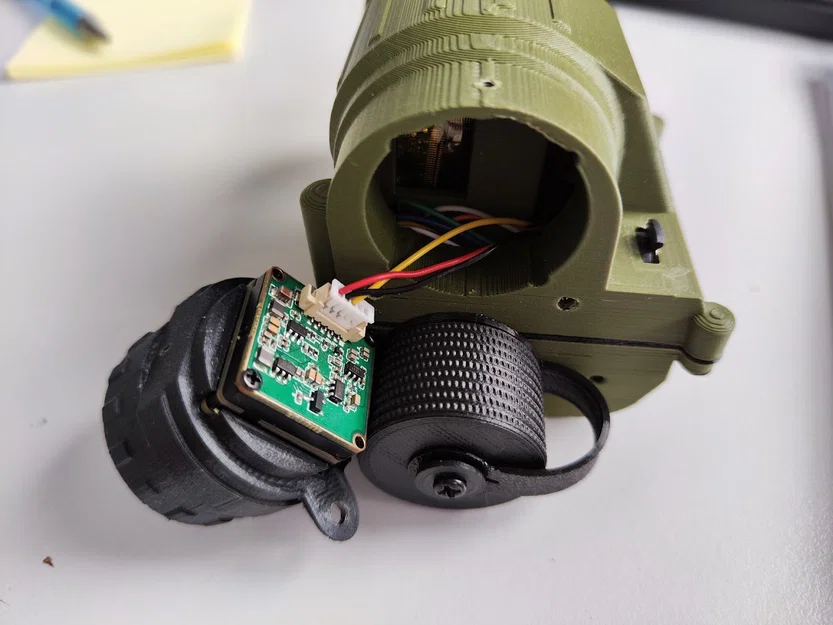

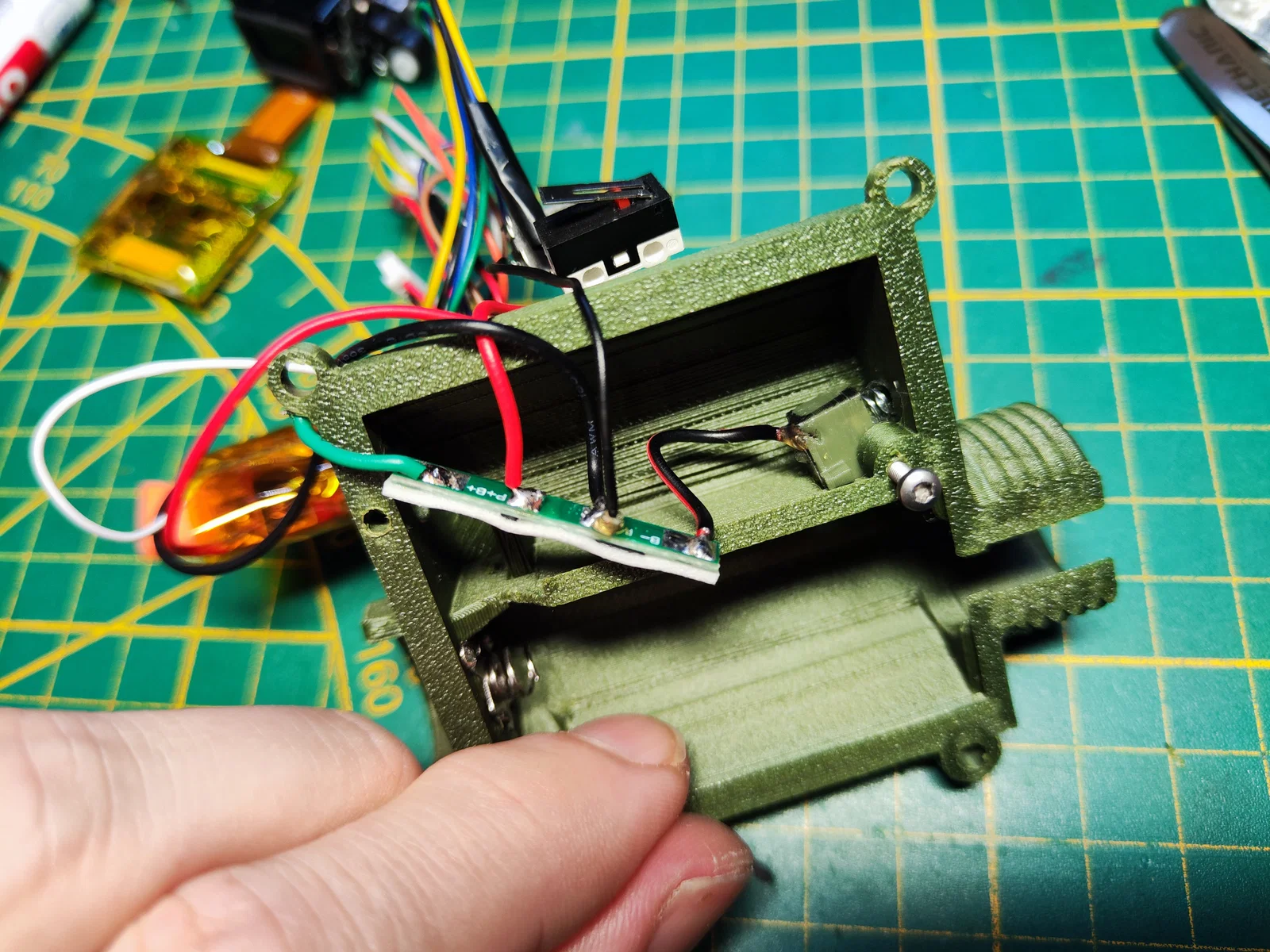

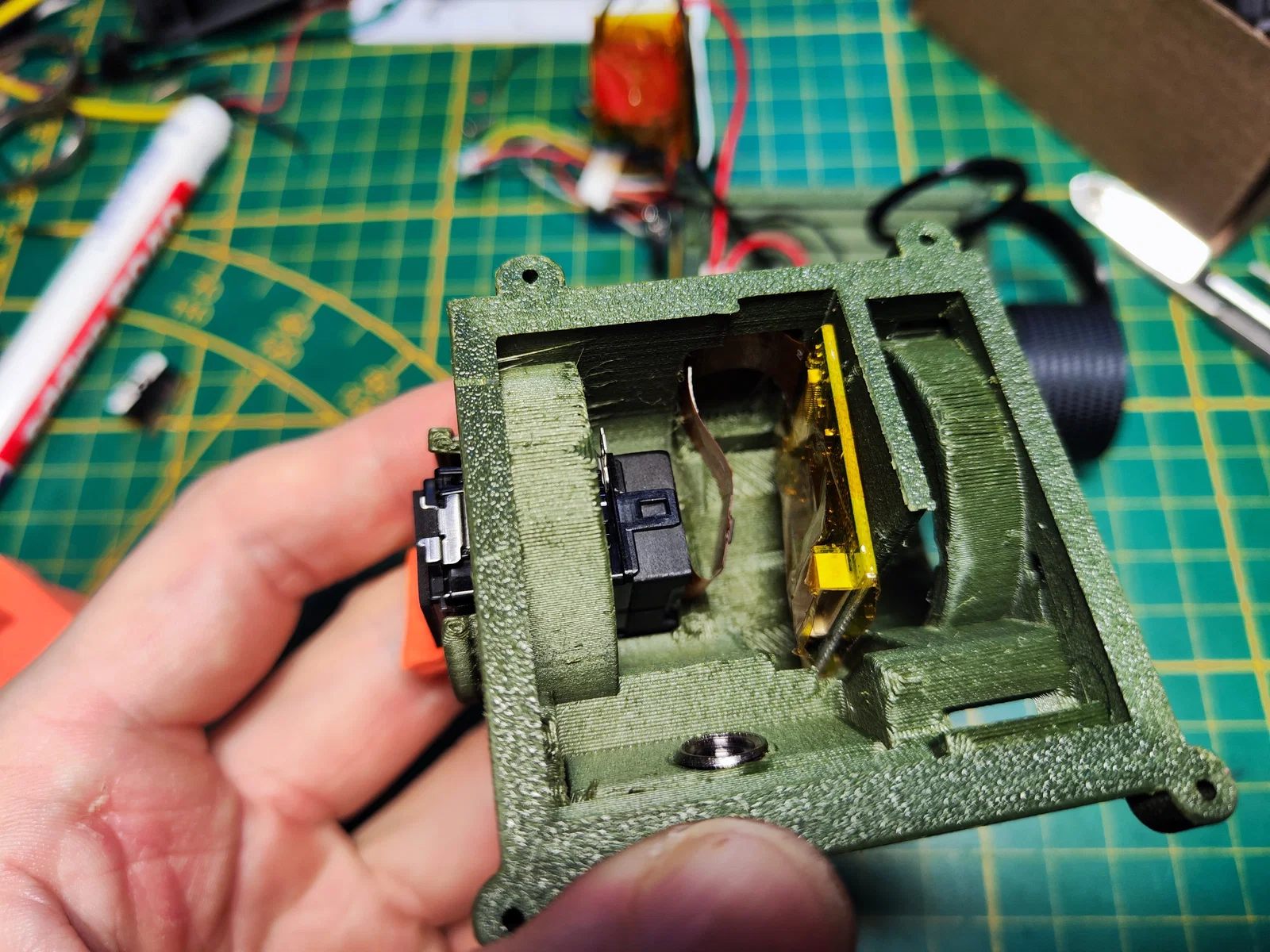

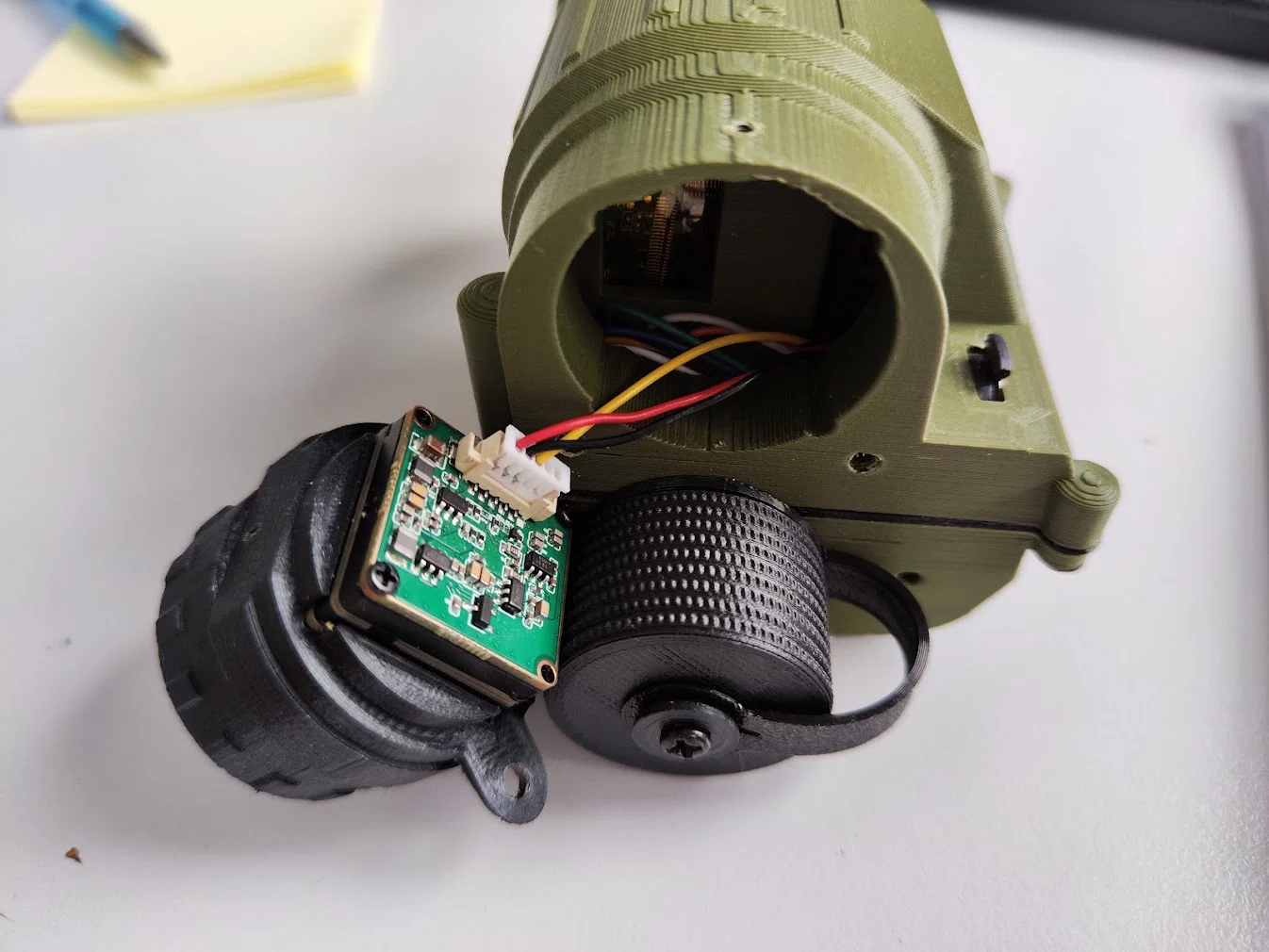

Sơ đồ nối dây đã hoàn tất, anh em kiểm tra các hình ảnh cuối cùng nhé.
Vì có rất nhiều người hỏi: chi phí rơi vào khoảng 250-300€ cho cấu hình tối thiểu (độ phân giải cảm biến nhiệt 256x192). Tùy thuộc vào việc anh em có sẵn đồ dùng ở nhà hay phải đặt mua toàn bộ linh kiện từ AliExpress.
Nhớ xem video minh họa ở cuối phần chi tiết!!

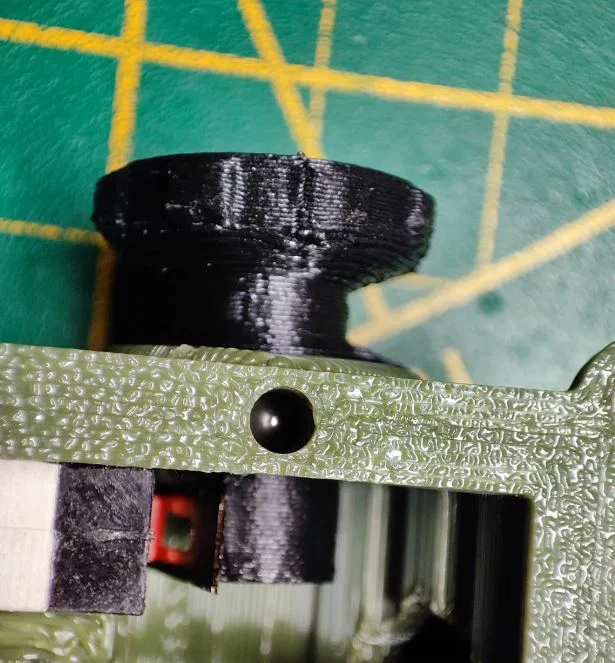

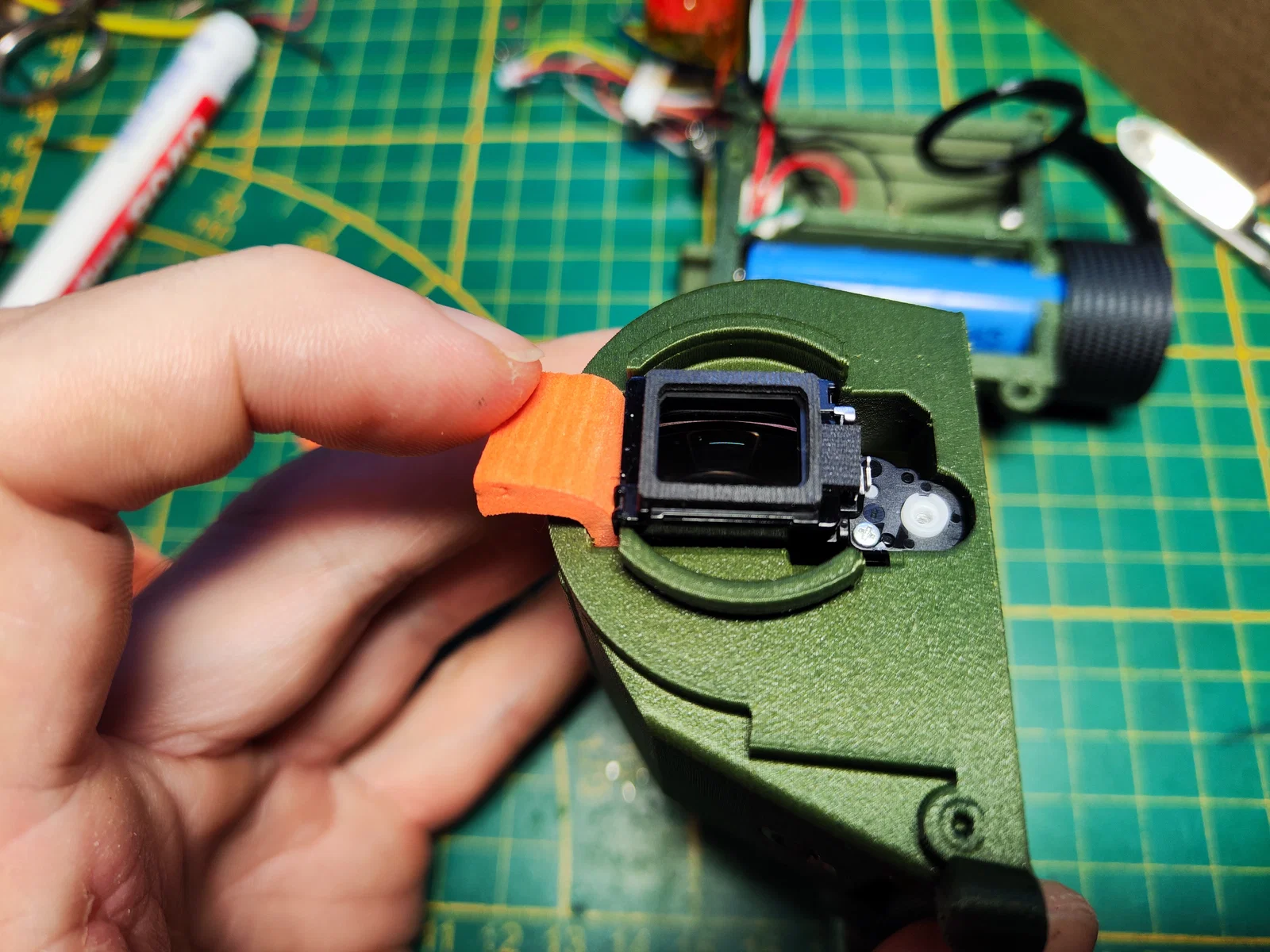

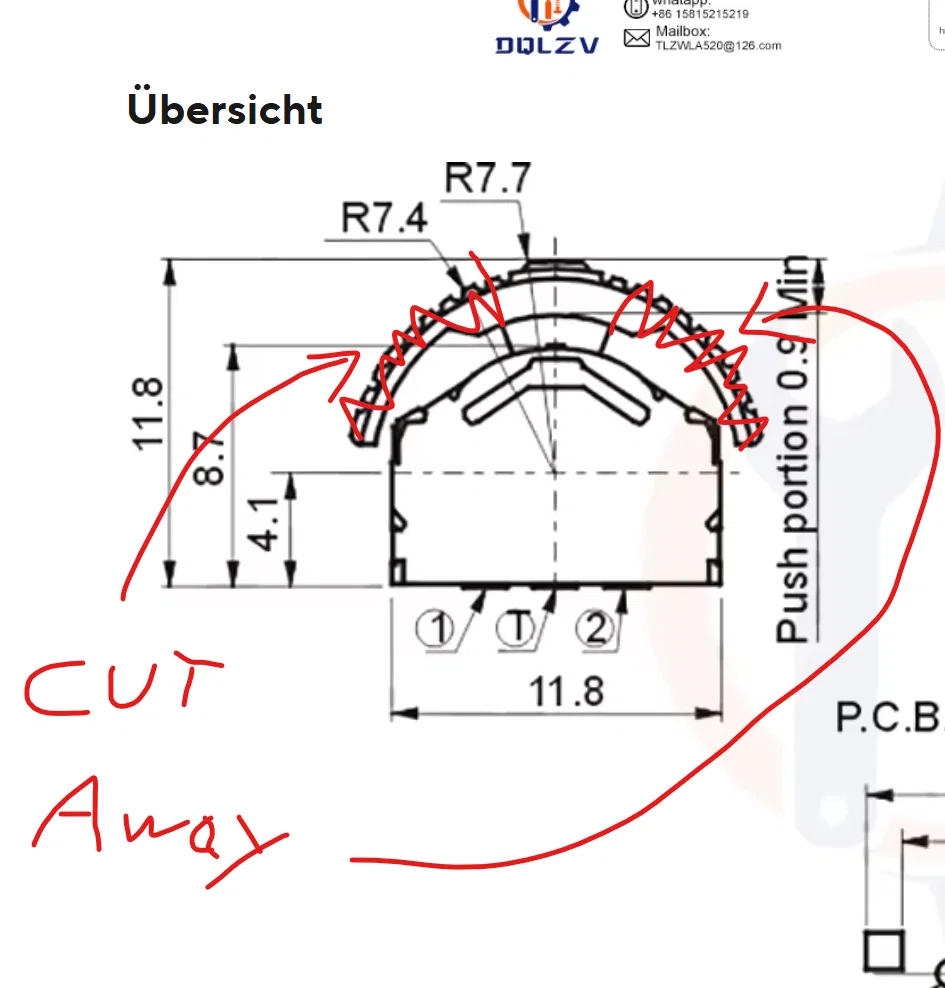

TRƯỚC KHI IN! Hãy đảm bảo các chi tiết nằm phẳng trên bàn in trước khi thực hiện slice!! (Thân máy chính camera nhiệt, thị kính, công tắc điều hướng)

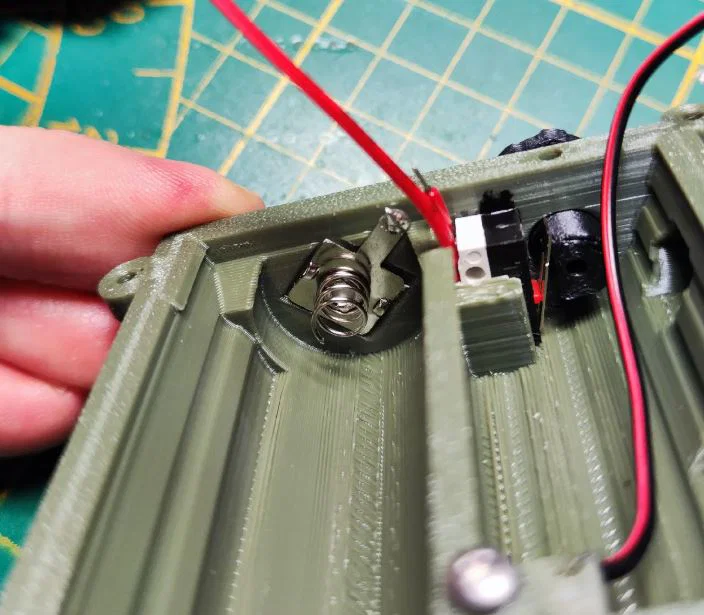

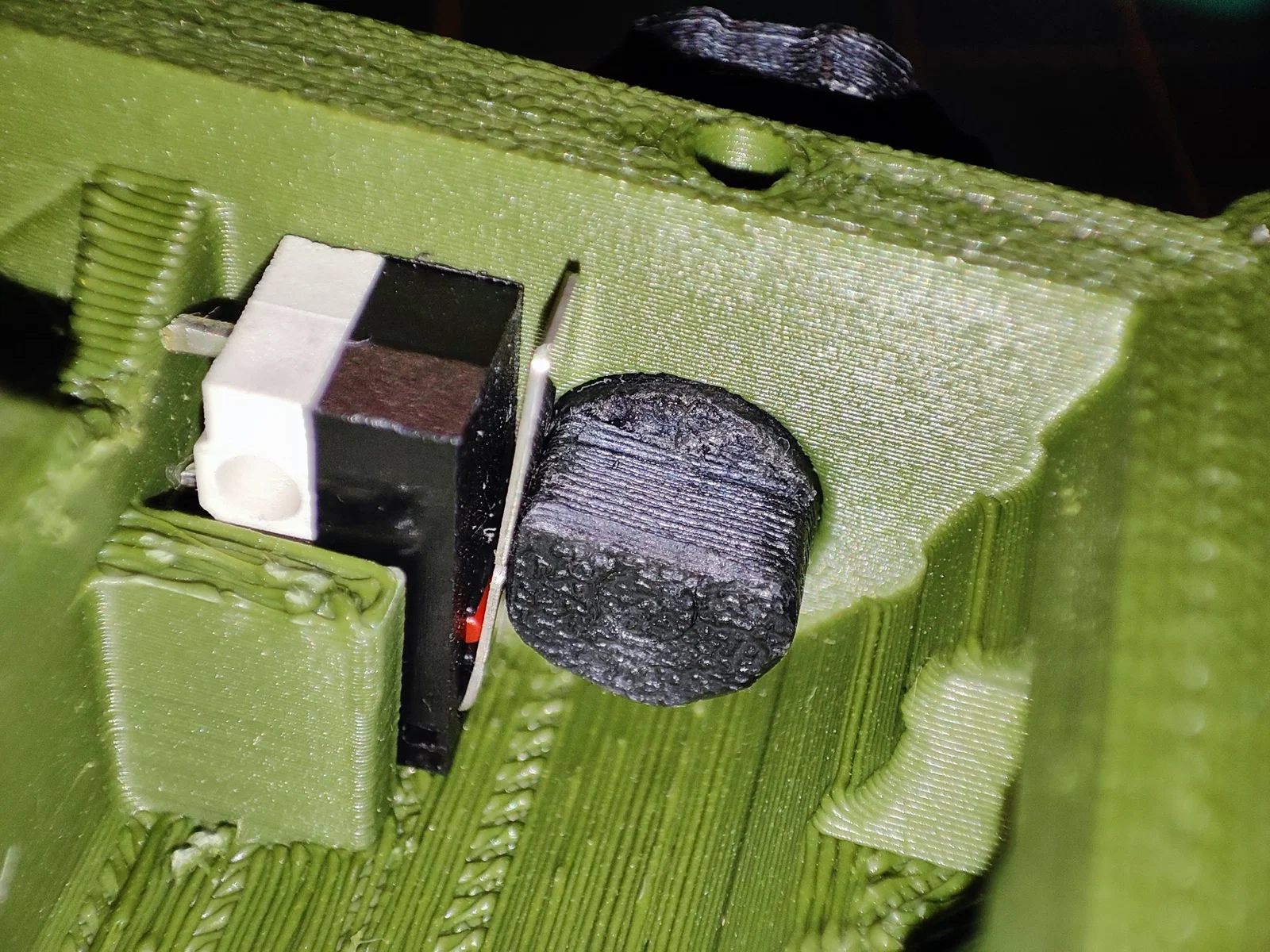

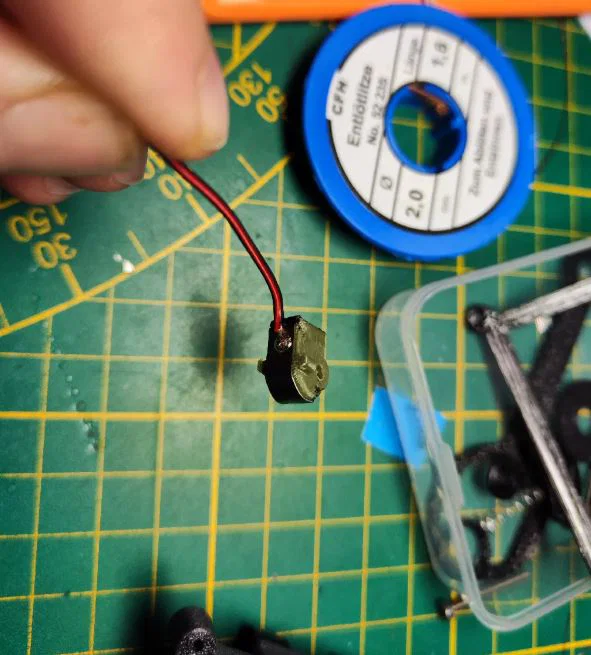

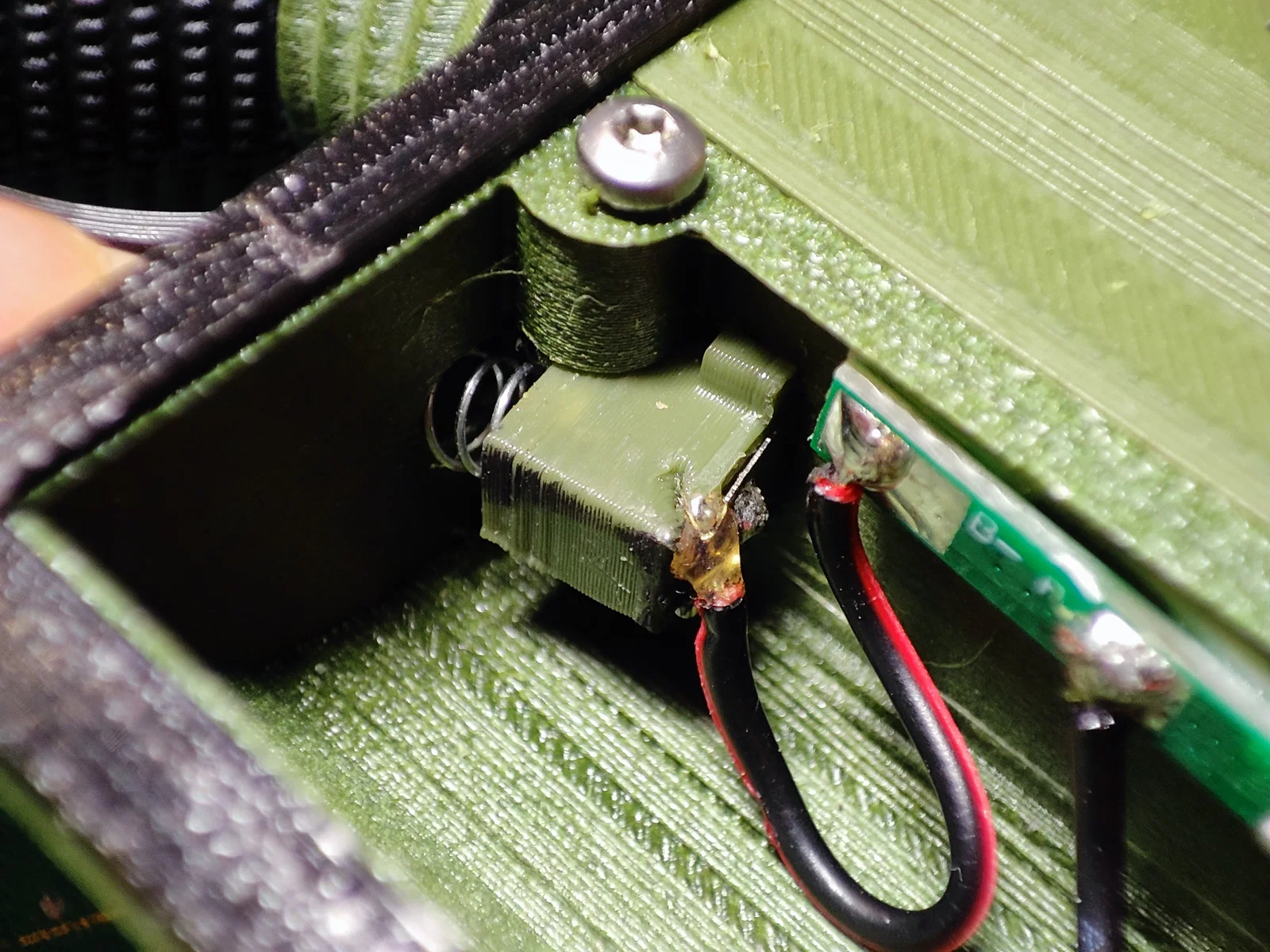

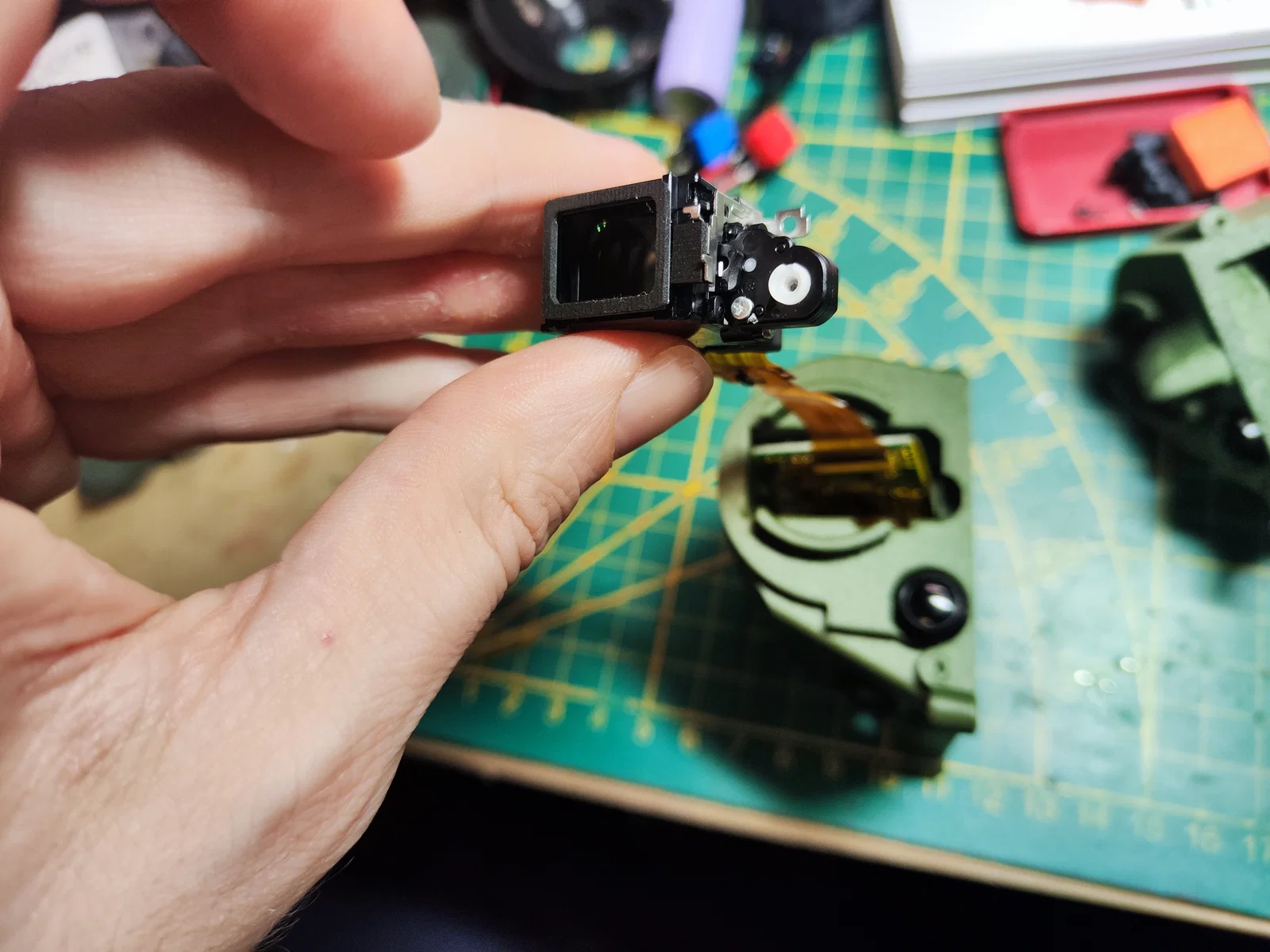

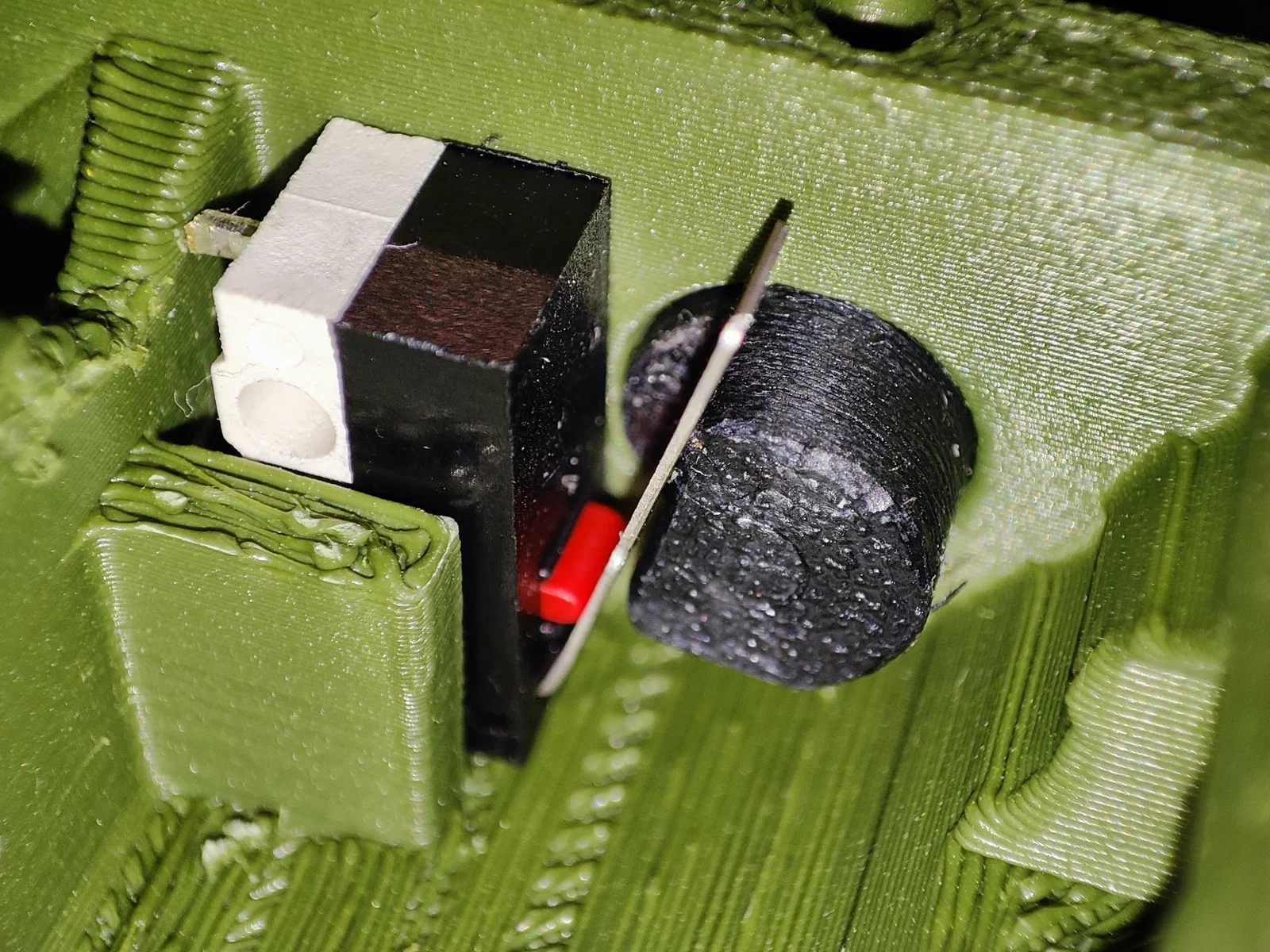

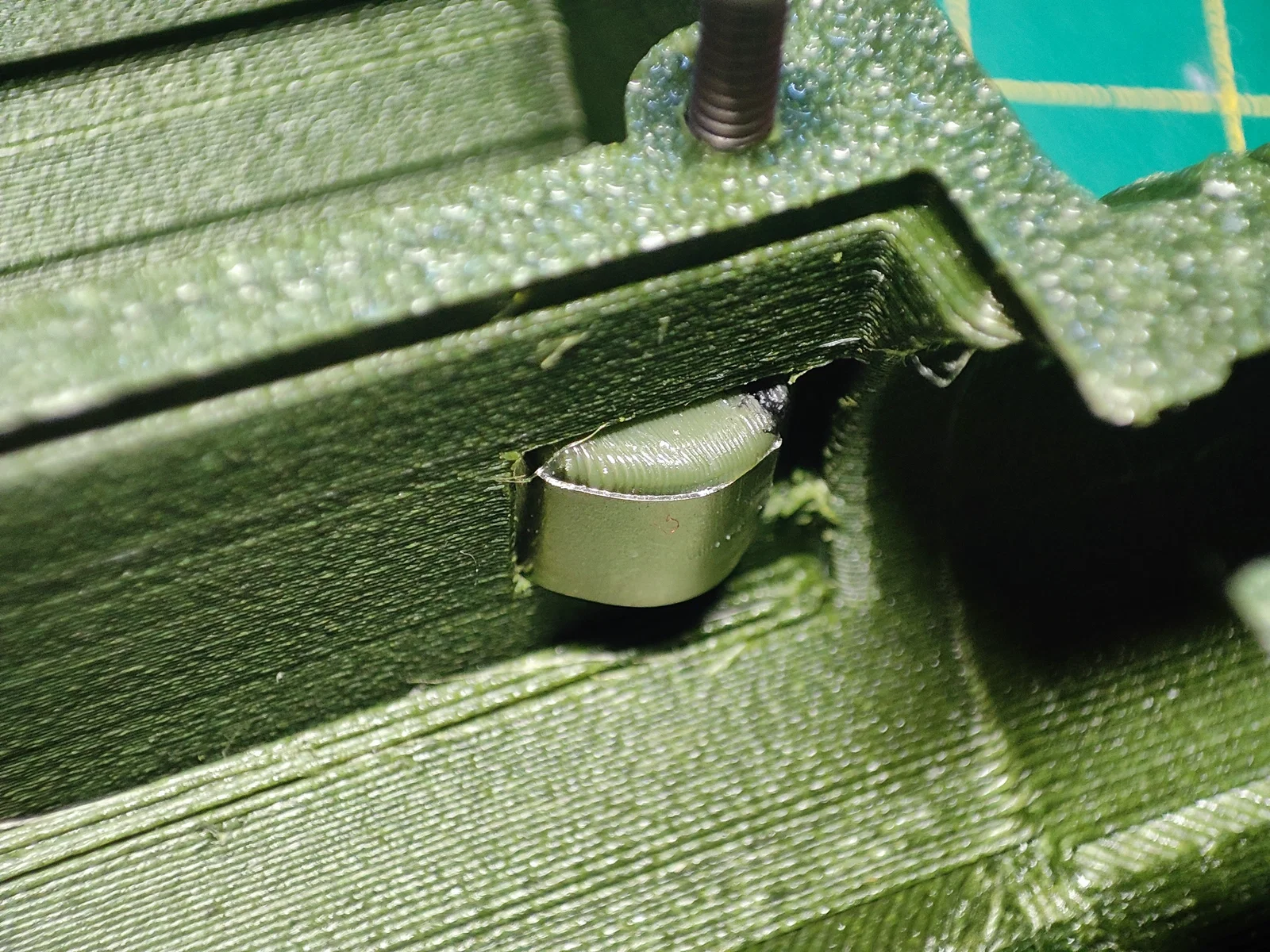

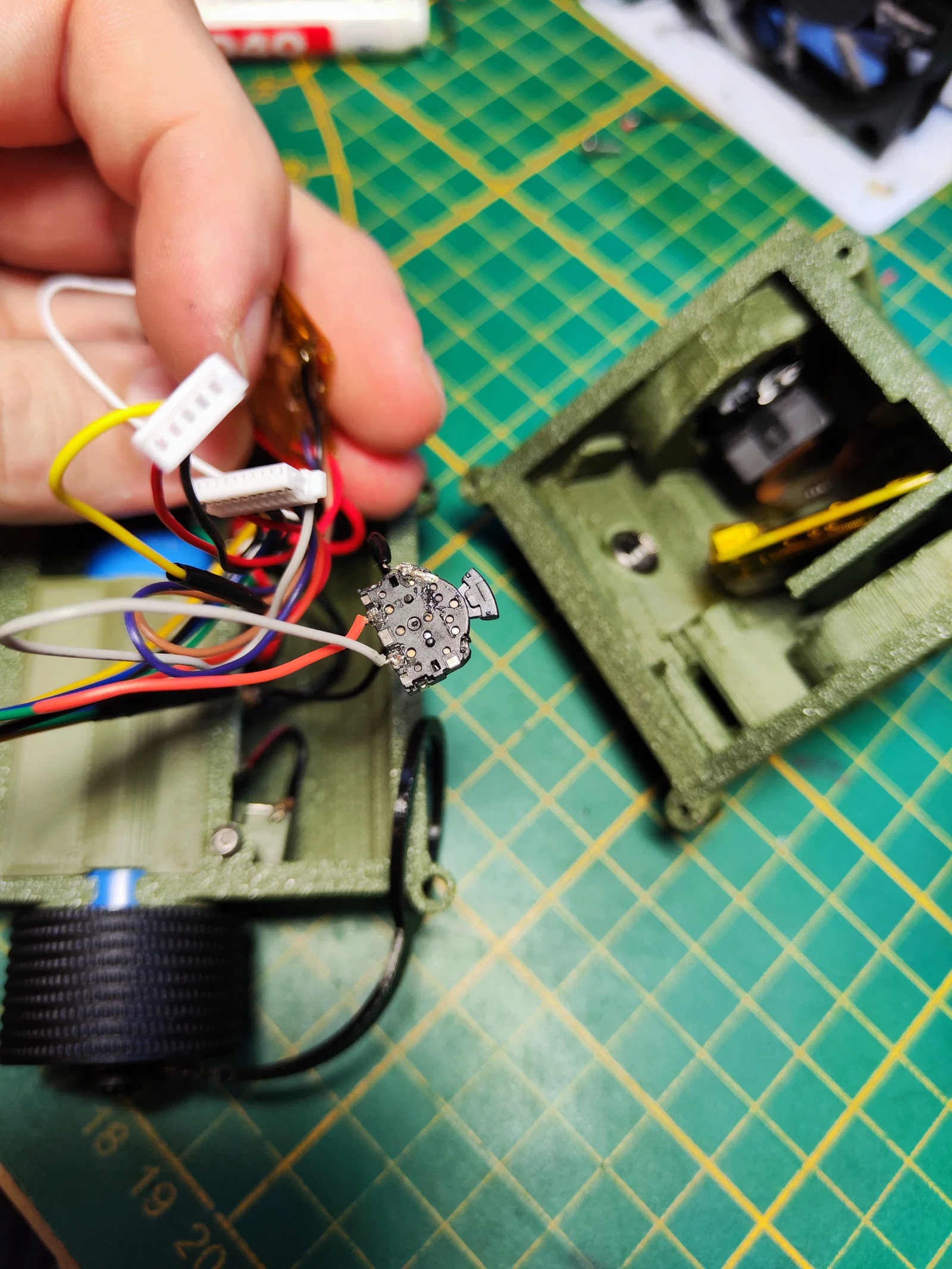

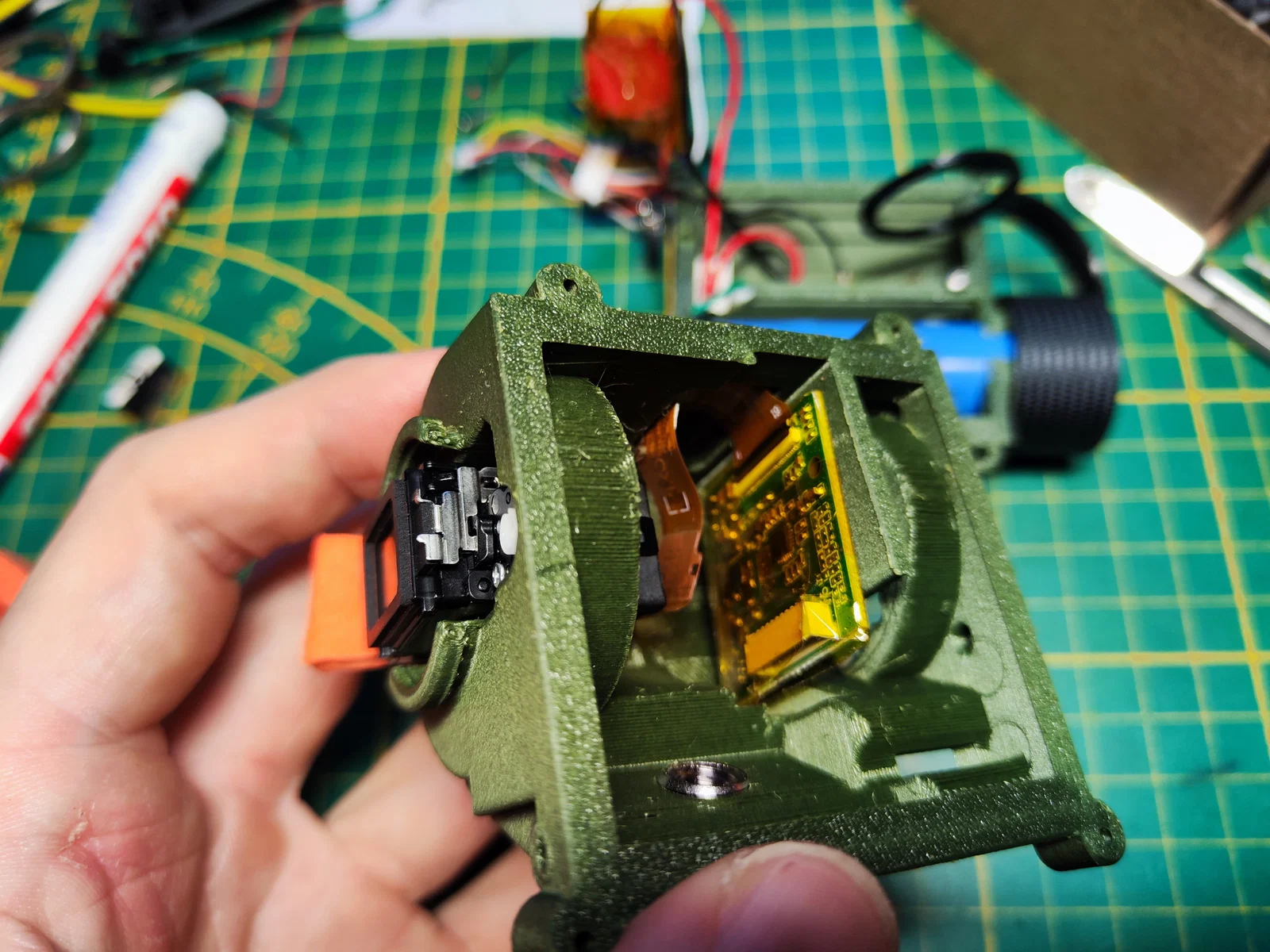

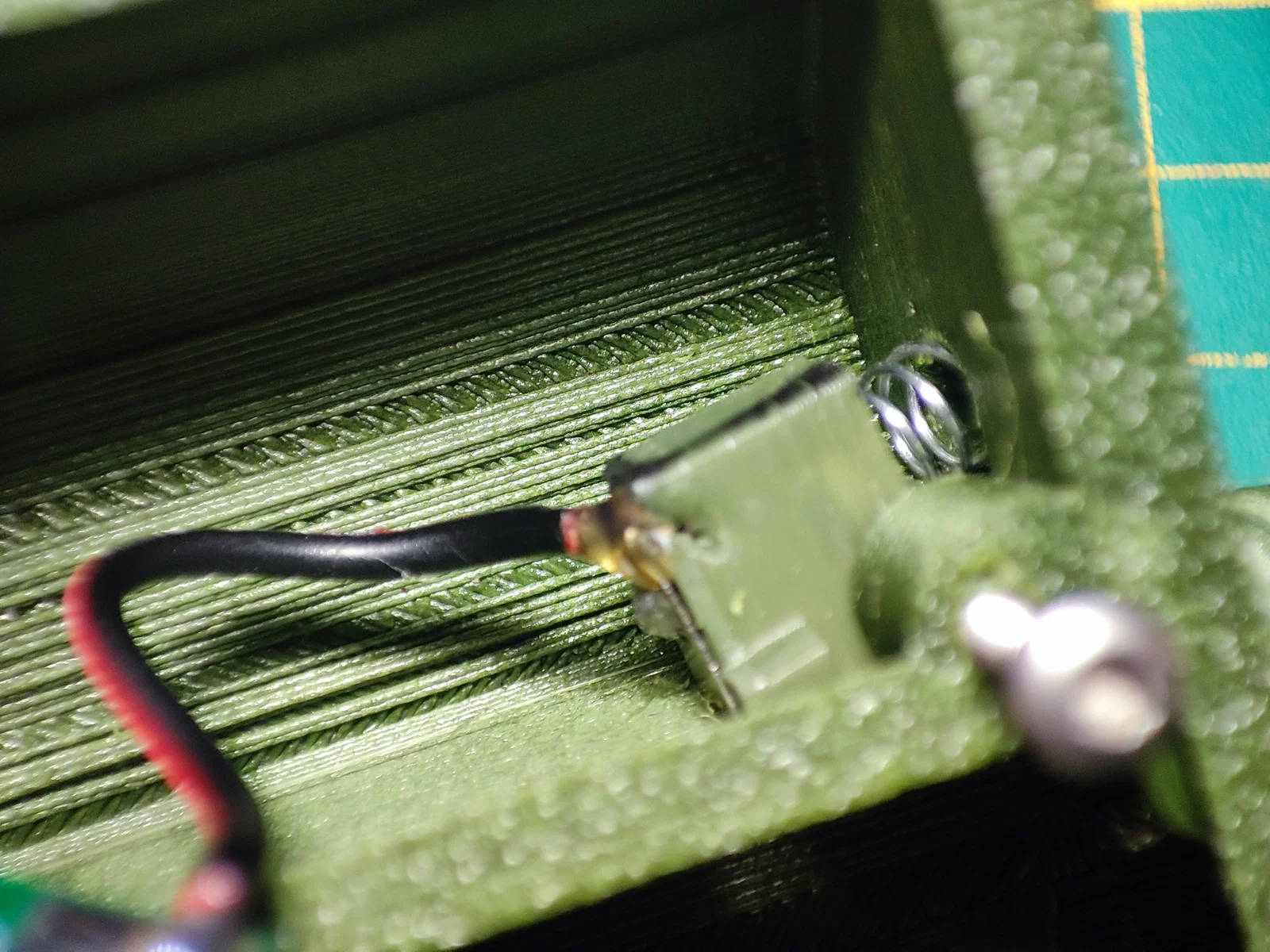

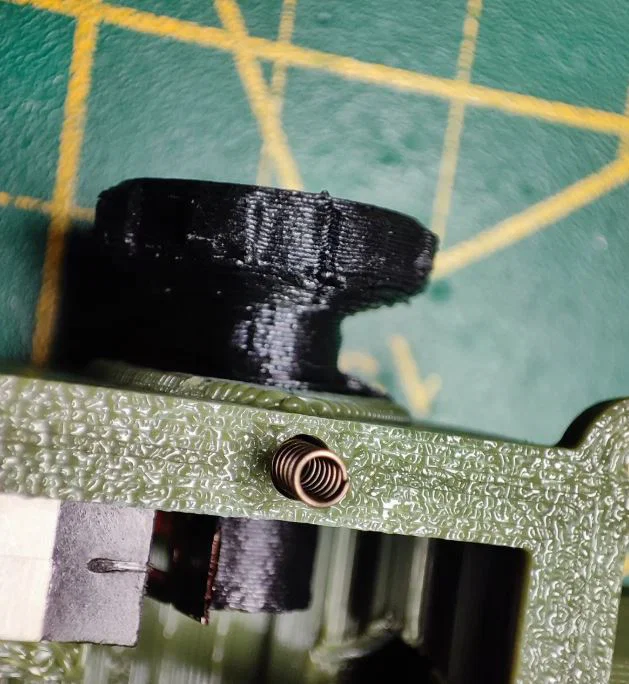

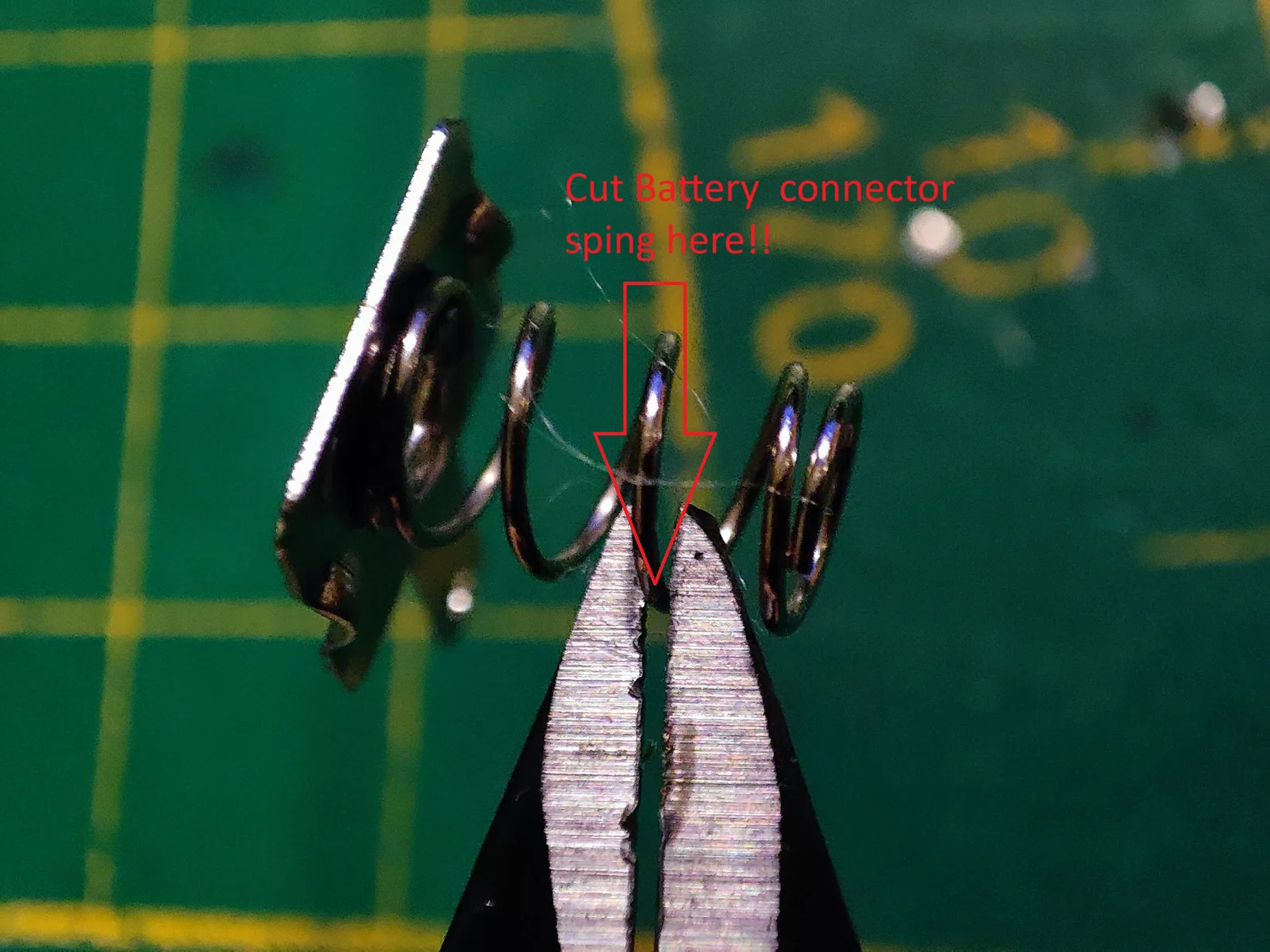

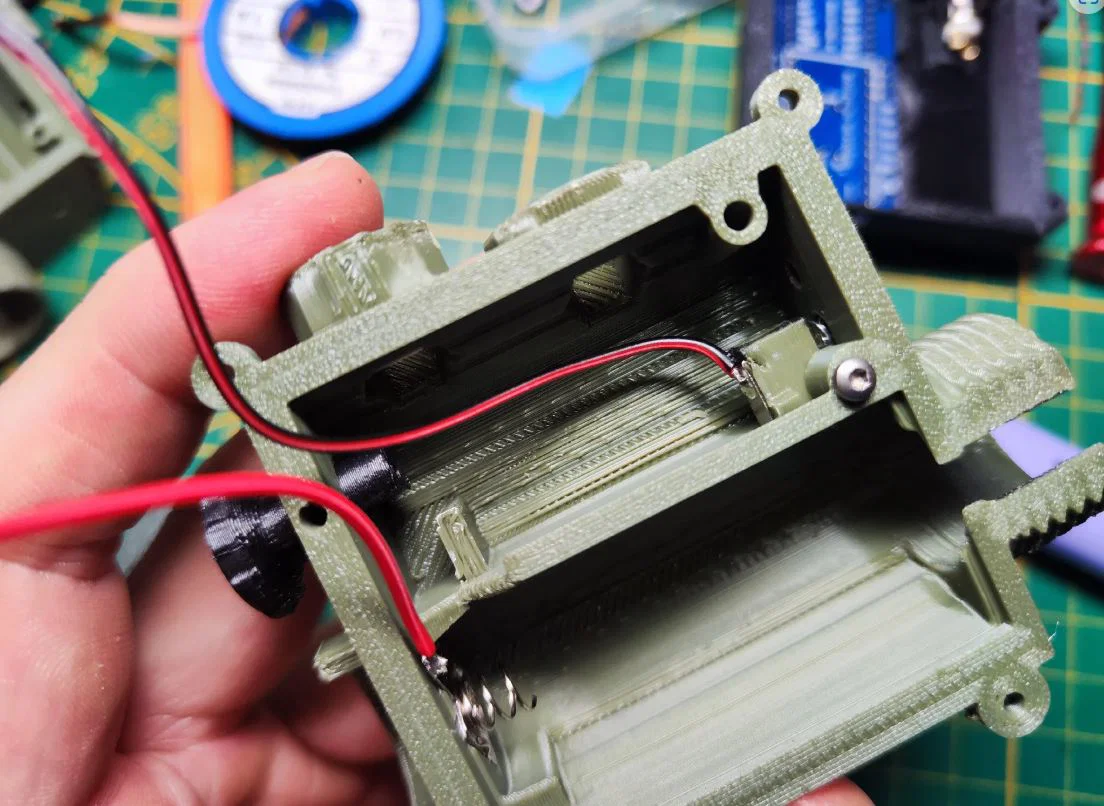

Anh em sẽ cần “khoan lại” một số lỗ in để lắp ráp cho vừa khít (cần có máy khoan pin, mũi khoan, bộ tuốc nơ vít, keo dán, mỏ hàn… toàn đồ nghề cơ bản mà anh em làm mấy dự án này chắc chắn phải có).
Nếu trong quá trình làm anh em làm hỏng linh kiện hay bị thương thì đó không phải lỗi của tôi và anh em tự chịu trách nhiệm nhé!
Các linh kiện sử dụng trong bản dựng này không hề rẻ, dù gọi là "ngân sách thấp" nên anh em cần biết mình đang làm gì!

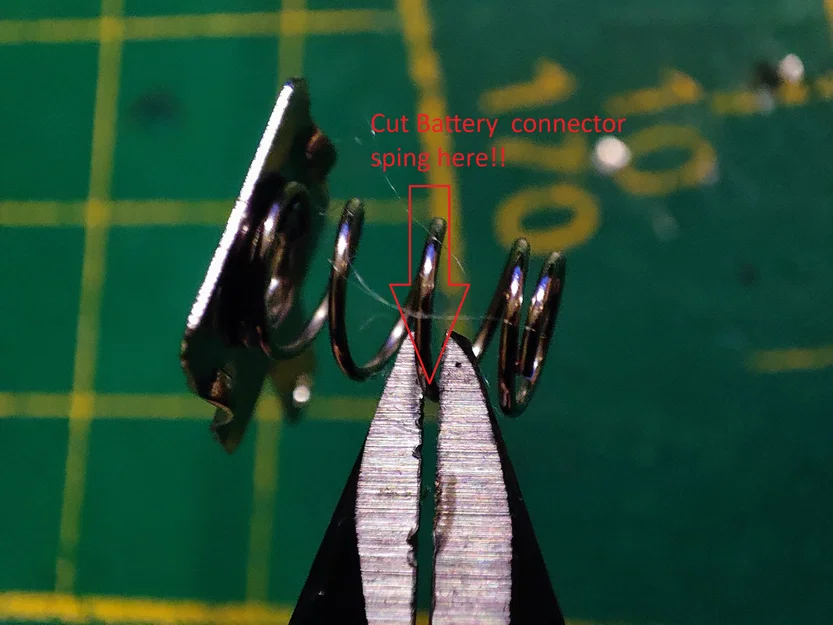

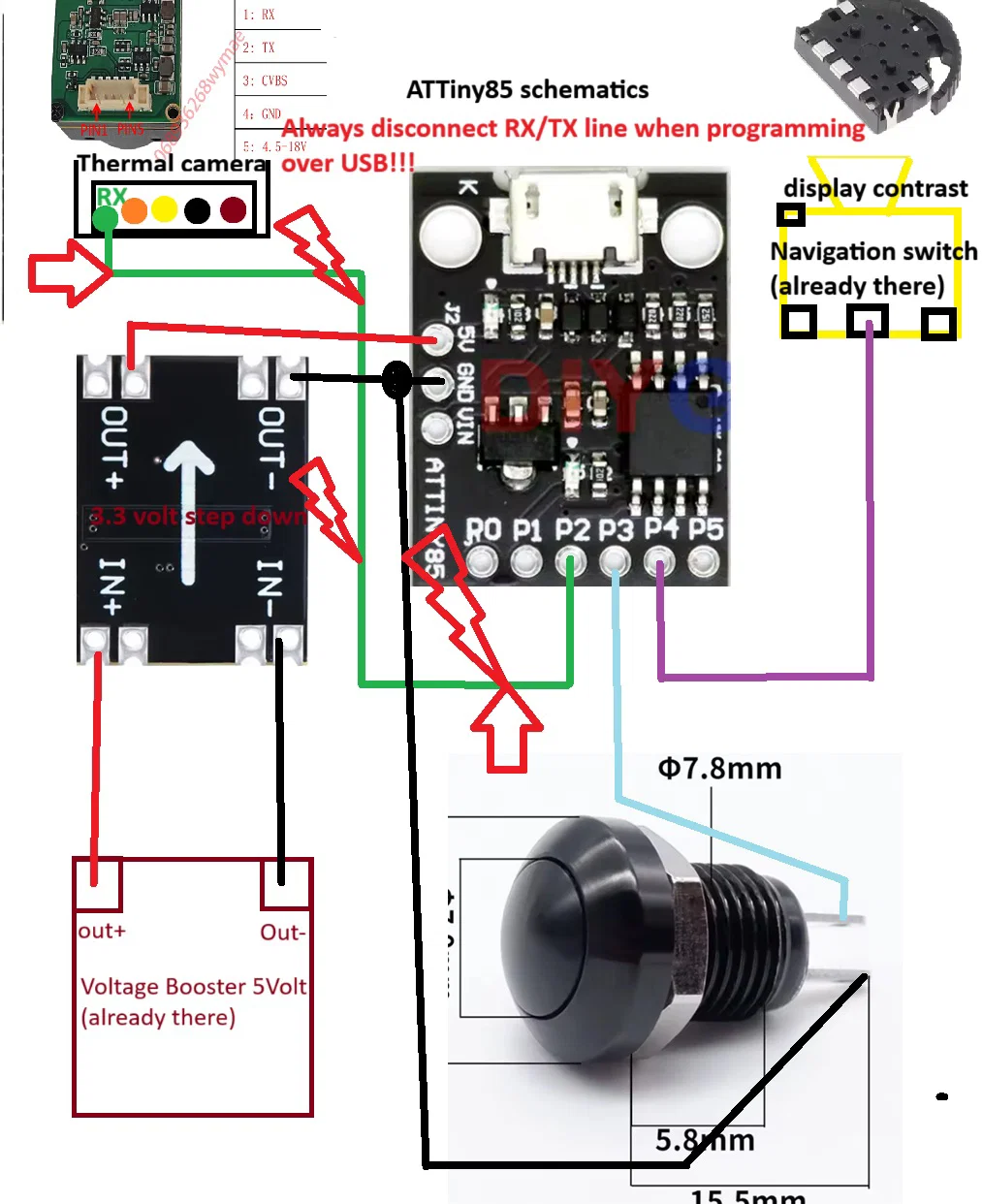

!!!!!!!!CẢNH BÁO!!!!!!!!!!!! MỌI LÚC khi kết nối ATTINY85 với USB, tuyệt đối KHÔNG ĐƯỢC để đường tín hiệu Serial ra (PB02) từ bo mạch ATTINY kết nối với RX/TX của camera nhiệt nếu không anh em sẽ LÀM CHÁY bộ điều khiển UART của camera!! KHÔNG BAO GIỜ (ngay cả khi bo mạch ATTINY85 báo 5V, đừng kết nối với 5V, BẮT BUỘC PHẢI LÀ 3.3V)!! Đừng bao giờ cắm ATTINY85 qua USB khi đường Serial out (PB02) vẫn đang kết nối!! PHẢI NGẮT KẾT NỐI TRƯỚC ĐÓ!!

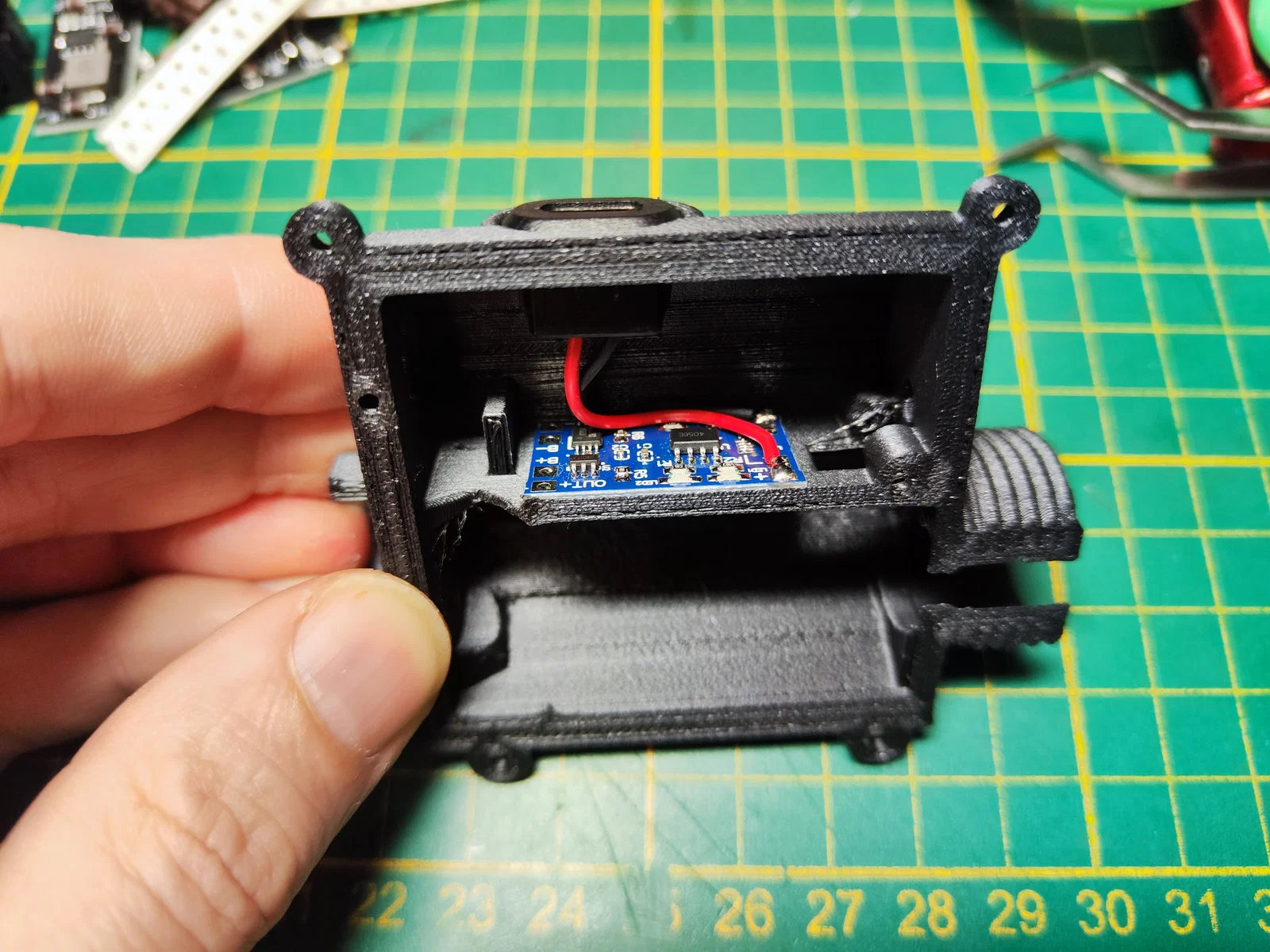

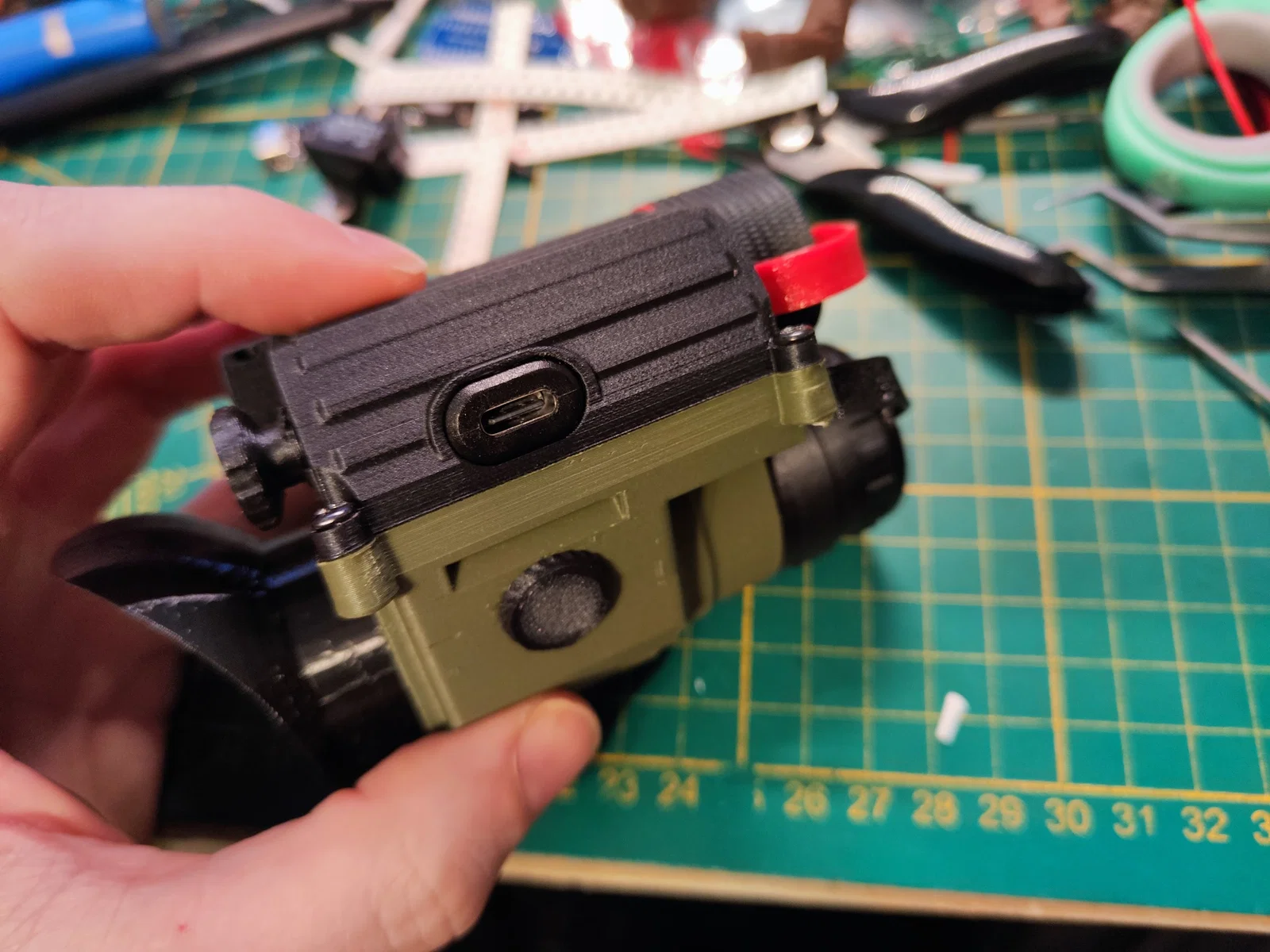

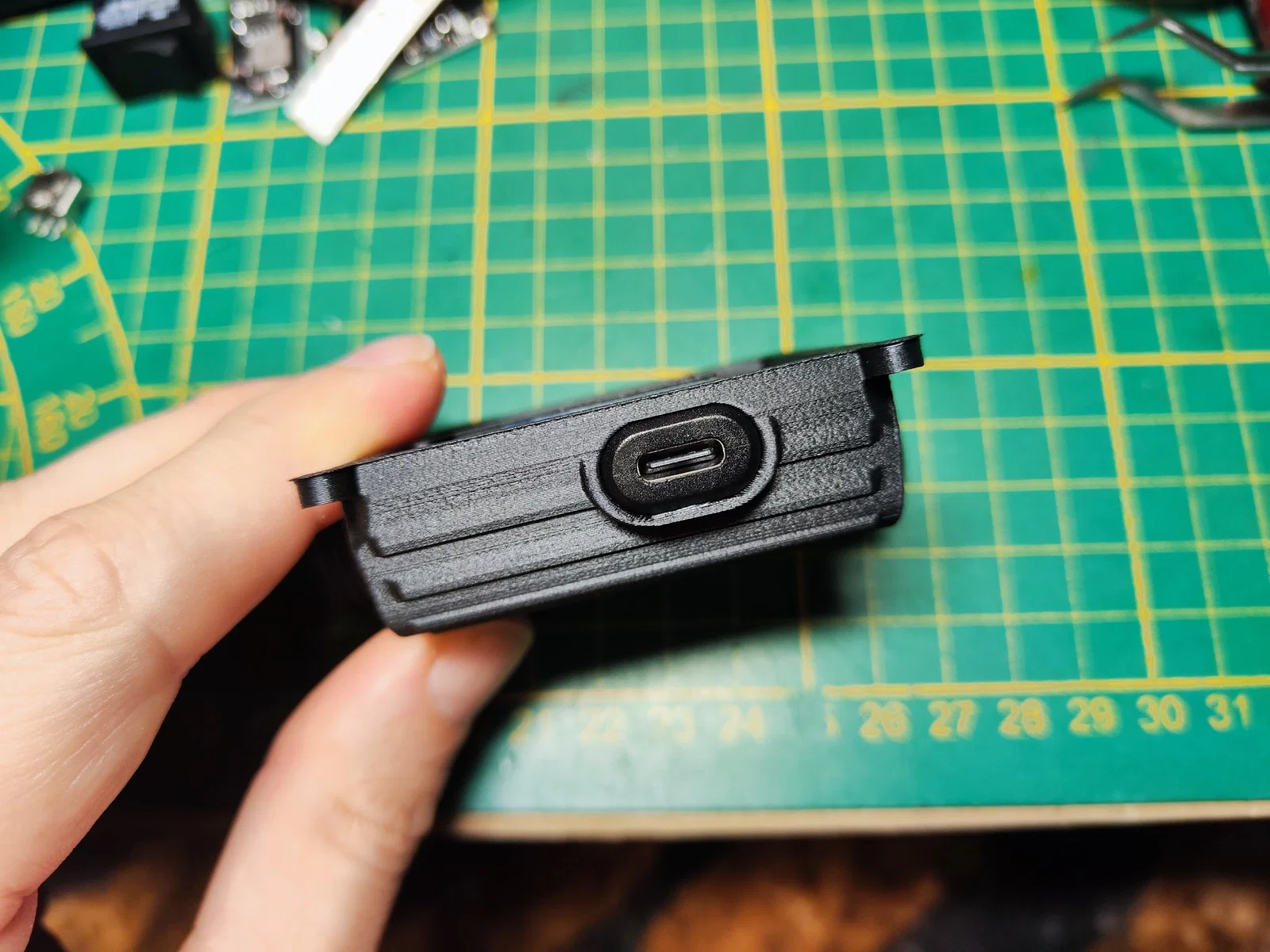

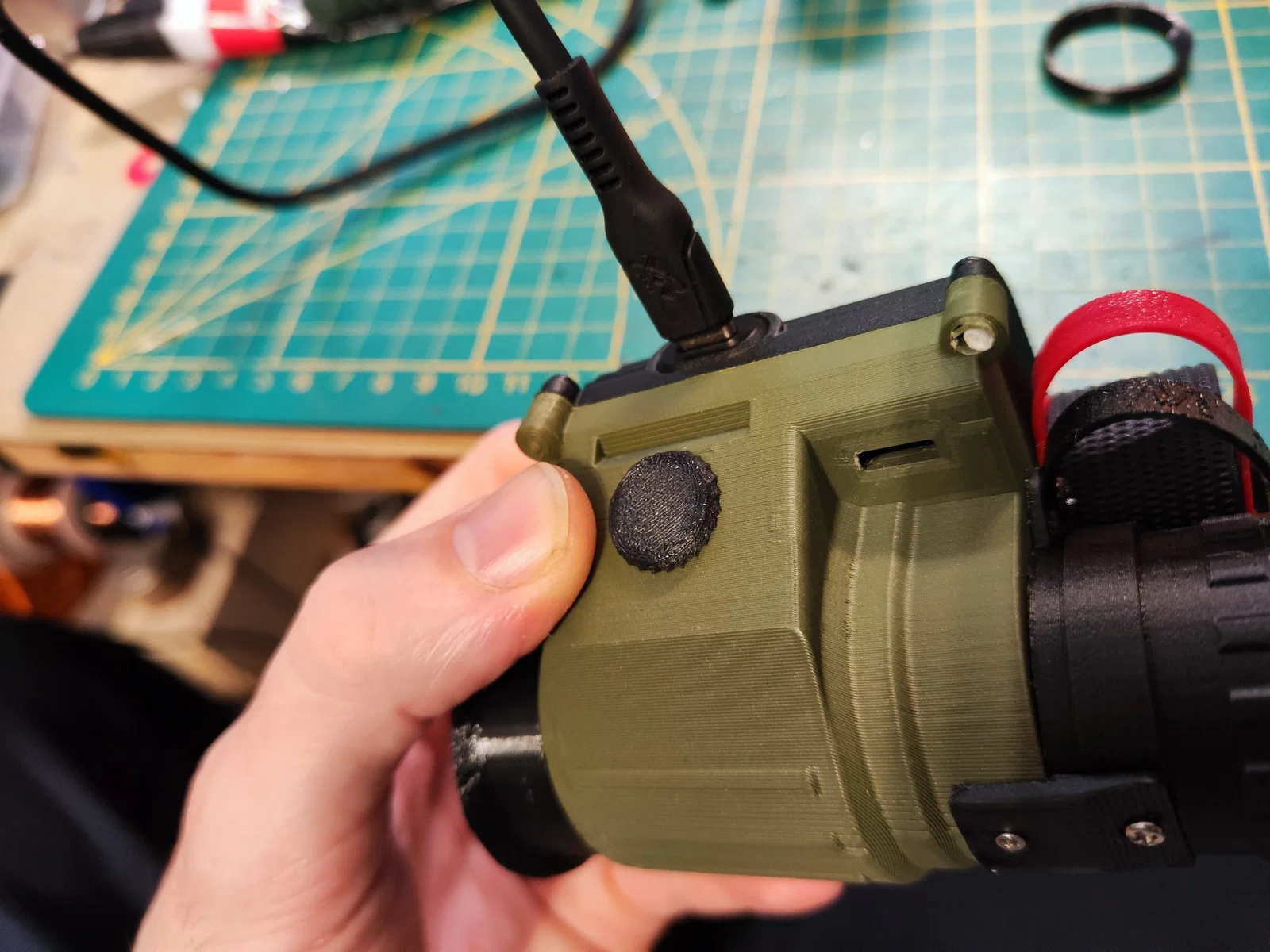

Cập nhật: (Nội dung các bản update từ 23.01.2025 đến 23.08.2025 chi tiết về lens, nắp, sạc USB, ESP32, v.v. đã được giữ nguyên cấu trúc)

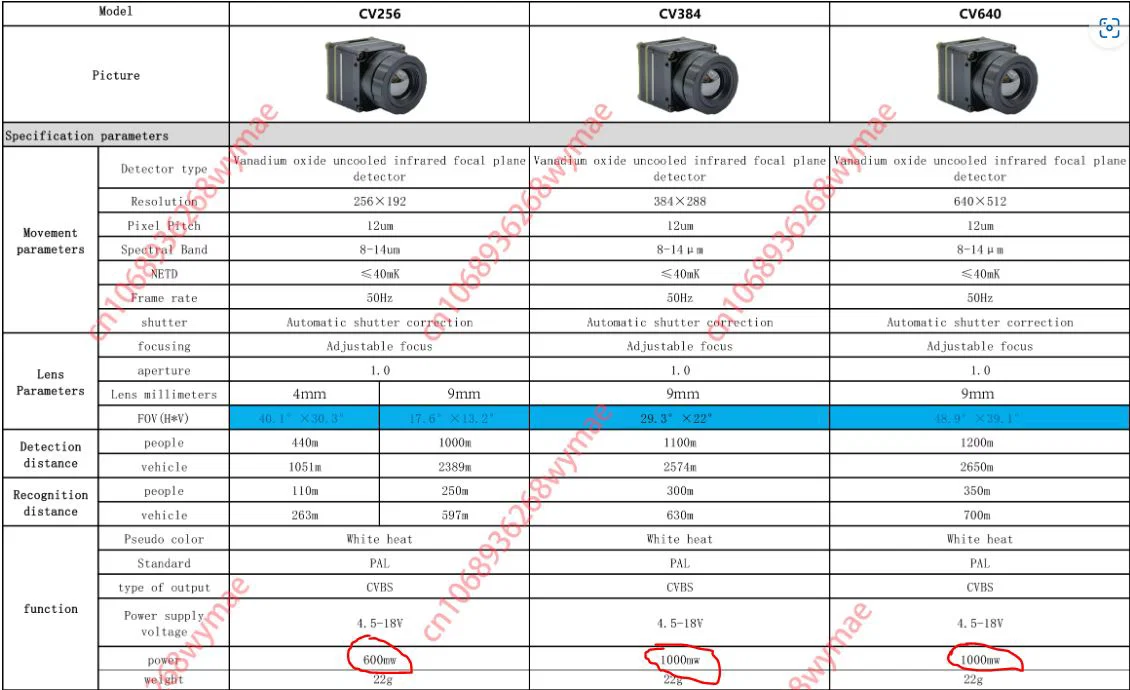

PHẦN MỀM VÀ PHÁT TRIỂN: Tôi cũng đã thu thập tất cả các thông số kỹ thuật của camera trong bảng tính do người bán cung cấp. https://docs.google.com/spreadsheets/d/1Xu003dfcgPQcZiMTmYu-F92B396C5p3i/edit?usp=sharing

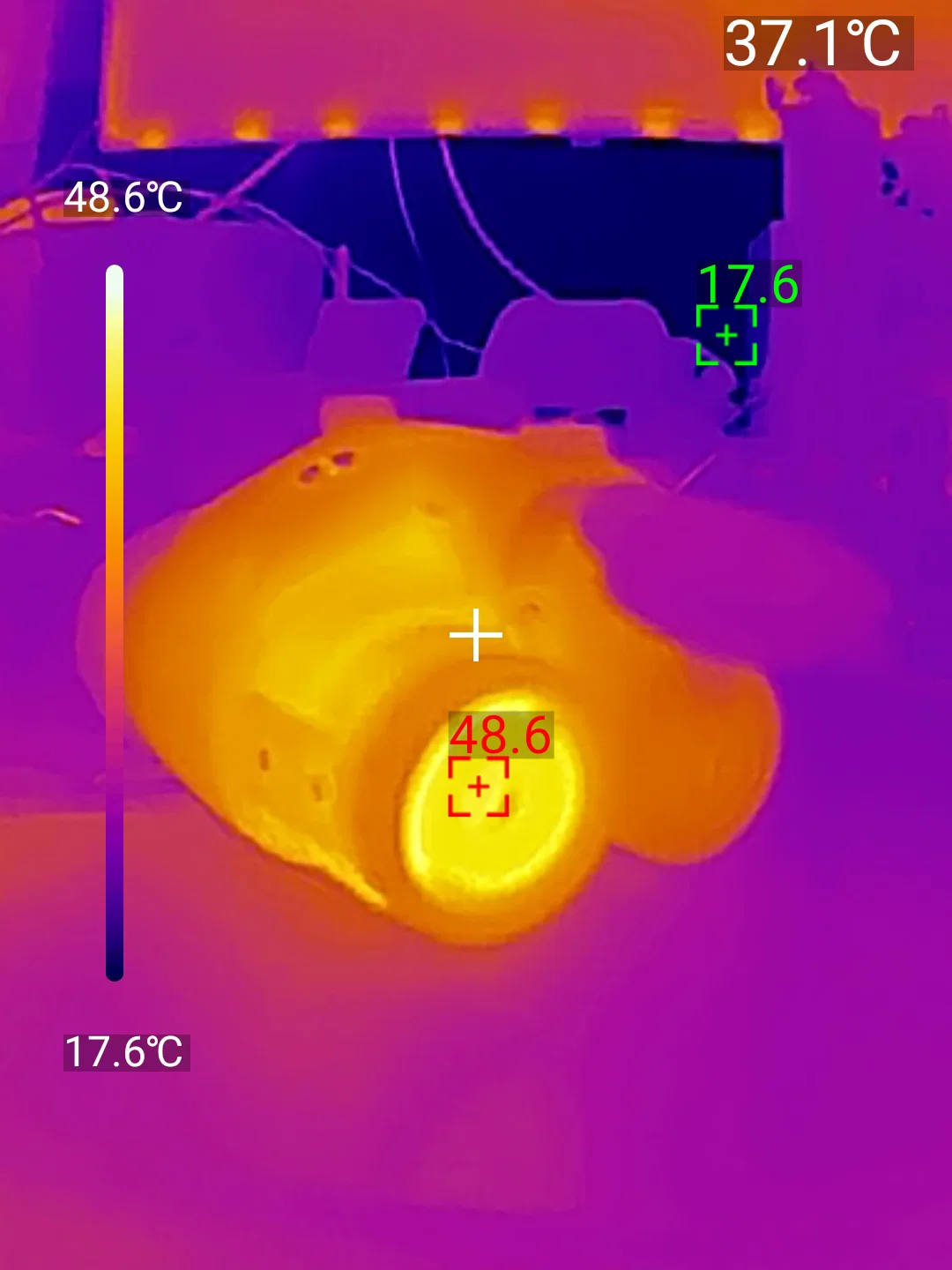

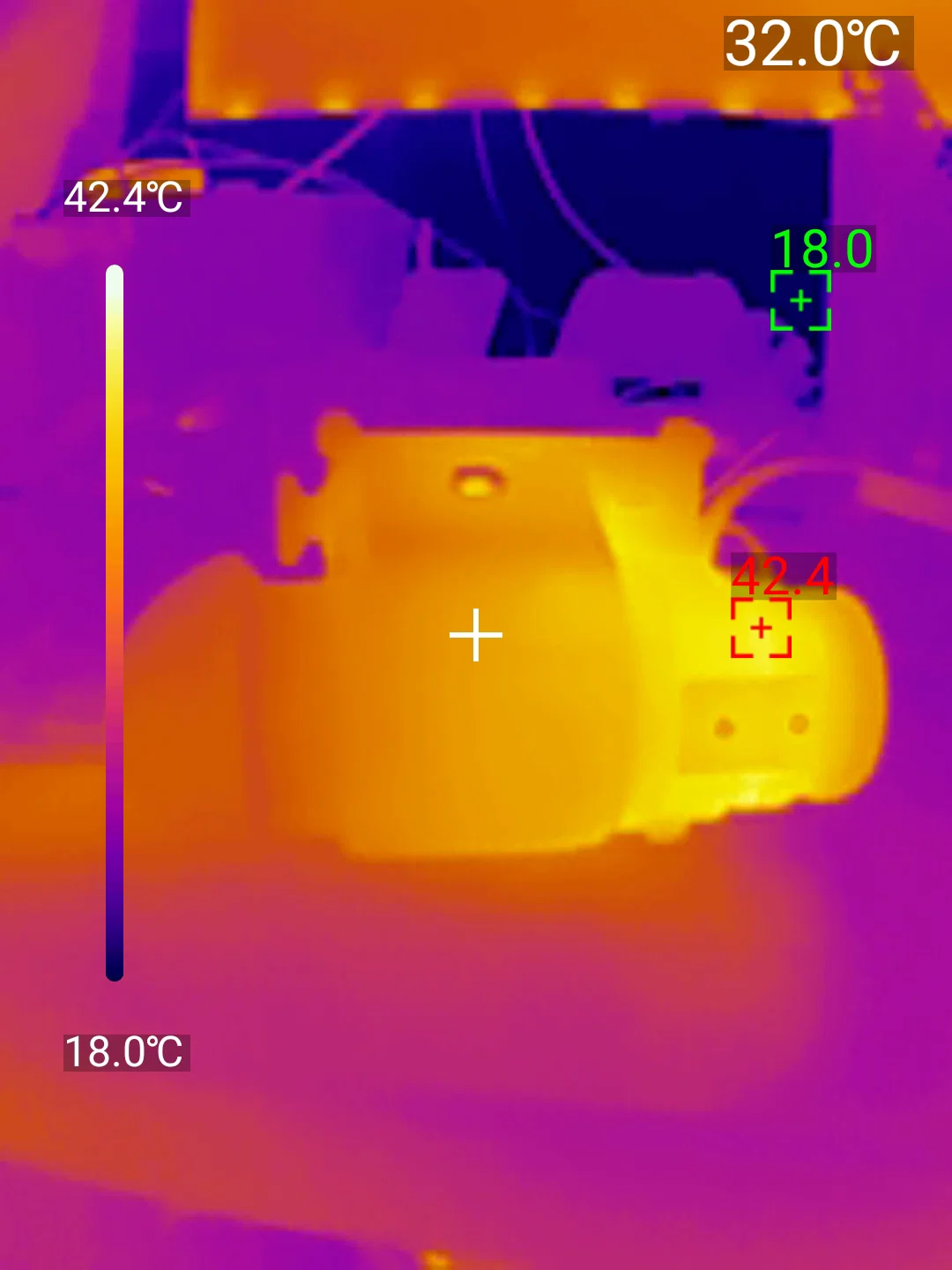

Lưu ý về các vấn đề thường gặp: Hiện tượng "ARTEFACTS trên màn hình" là bình thường do camera nhiệt tự hiệu chuẩn (calib), anh em chỉ cần bật/tắt lại là xong. Mọi vấn đề về NUCing tự động đều đã có giải pháp trên Discord.
(Phần danh sách linh kiện và link mua hàng giữ nguyên như gốc để đảm bảo chính xác)
