Vỏ Ốp Bộ Sưởi Buồng In Dọc Cho Qidi Plus 4

Bộ Vỏ Sưởi Buồng In Dọc Thay Thế Cho Qidi Plus 4

Cập nhật mô hình: Mình vừa thêm một bản cải tiến cho mô hình gốc với đường dẫn khí uốn cong hơn về phía cửa thoát, giúp cải thiện luồng khí tổng thể. Các file này sẽ có đuôi V3 ở tên gọi.

Giới thiệu

Mình thiết kế bộ phận này nhằm đạt được các mục tiêu sau:

• Đặt thiết bị dọc theo cạnh dài, giúp di chuyển quạt ra xa hơn và thấp hơn, giảm tiếng ồn đáng kể cho người sử dụng.
• Đưa quạt ra khỏi vị trí phía trên các thanh nhiệt để tăng tuổi thọ cho quạt thổi (vì nam châm rotor thường bị hỏng khi quá nóng).
• Cho phép đa dạng đường dẫn khí thoát ra để tối ưu hóa với toàn bộ phạm vi di chuyển trục Z của bàn in.
• Đảm bảo luồng khí vào quạt được thông thoáng tối đa, giúp làm mát trục quạt để động cơ không bị quá nhiệt.

Vật liệu khuyên dùng: PA-GF hoặc PET-GF. Không dùng sợi carbon vì chúng có khả năng dẫn điện. Mình đã dùng Polymaker PA6-GF25 cho mô hình của mình.

Cài đặt in khuyến nghị:

Chiều cao lớp in 0.2mm.
Ít nhất 4 lớp tường (walls).
Ít nhất 20% infill dạng tổ ong.
10 lớp đáy để tăng độ cứng thành đứng, và 8 lớp trên.

Linh kiện cần thiết:

• 12 miếng ren đồng M3x8mm (heat-set inserts) (2 cái là tùy chọn)
• 3 miếng ren đồng M4x10mm
• 3 ốc lục giác M4x16mm
• 3 ốc lục giác M3x20mm kèm long đền M3 (để gắn bộ sưởi vào khung)
• 5 ốc lục giác M3x12mm (để gắn tấm ốp lưng vào vỏ)
• 2 ốc lục giác M3x12mm (để gắn thanh dẫn hướng dây điện)
• (Tùy chọn) 2 ốc lục giác M3x12mm (để gắn tấm chắn gió cửa thoát - chưa có mô hình)

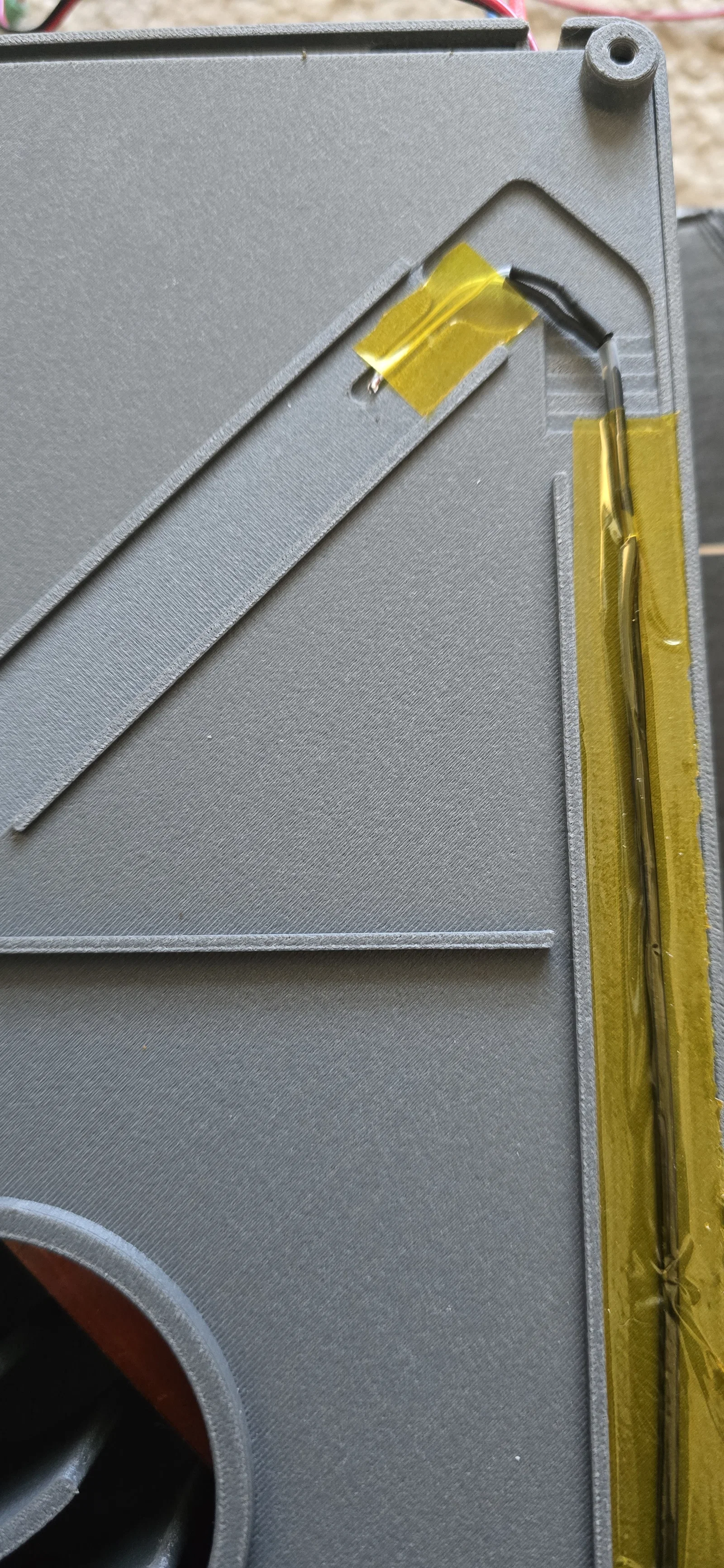

• Băng keo Kapton rộng 15mm hoặc 5/8" để cách nhiệt vỏ khỏi các cuộn dây sưởi, cũng như để cố định đầu dò nhiệt (xem ảnh kèm theo).

Lắp ráp:

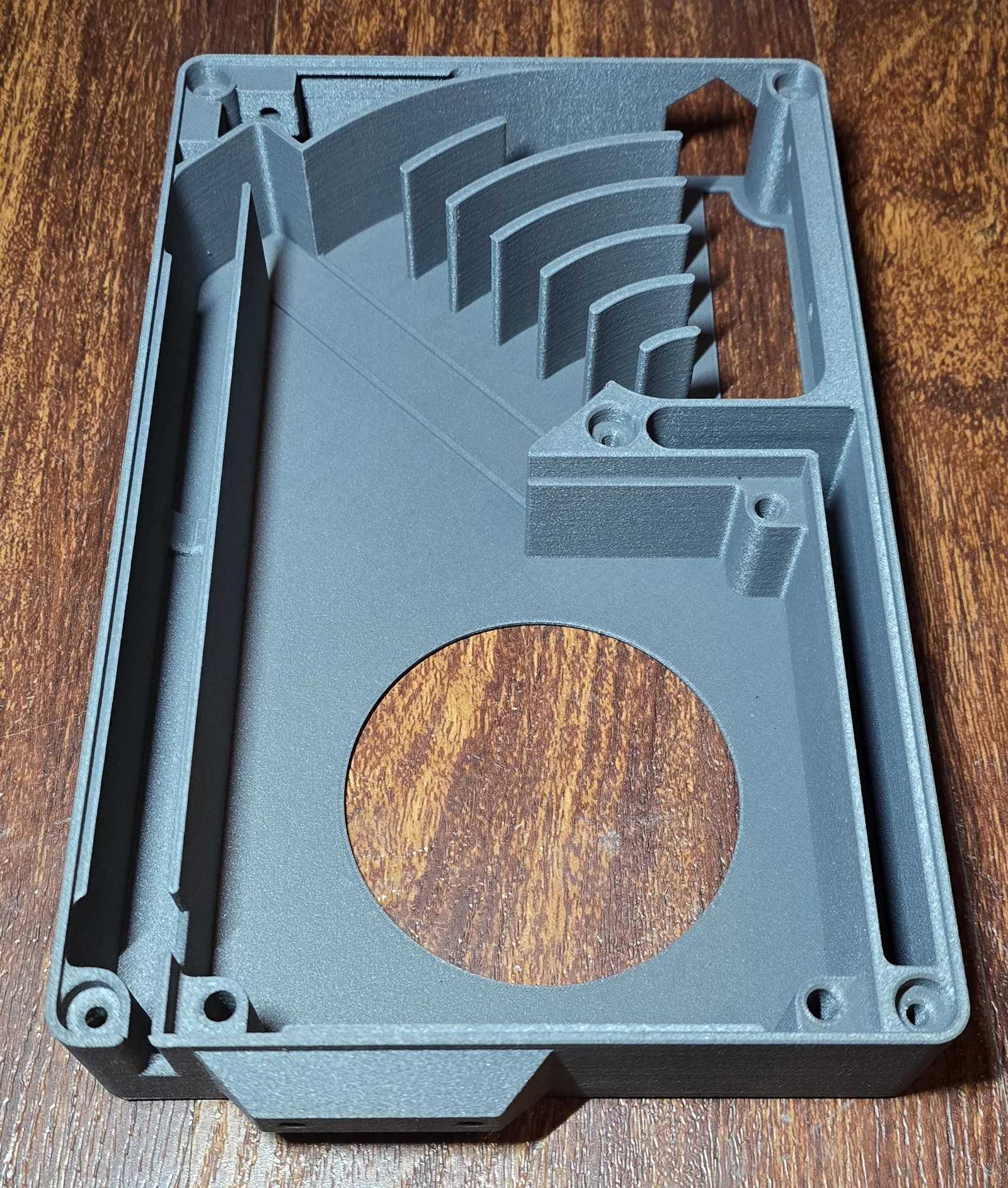

• Nhấn tất cả các miếng ren đồng vào các lỗ tương ứng.

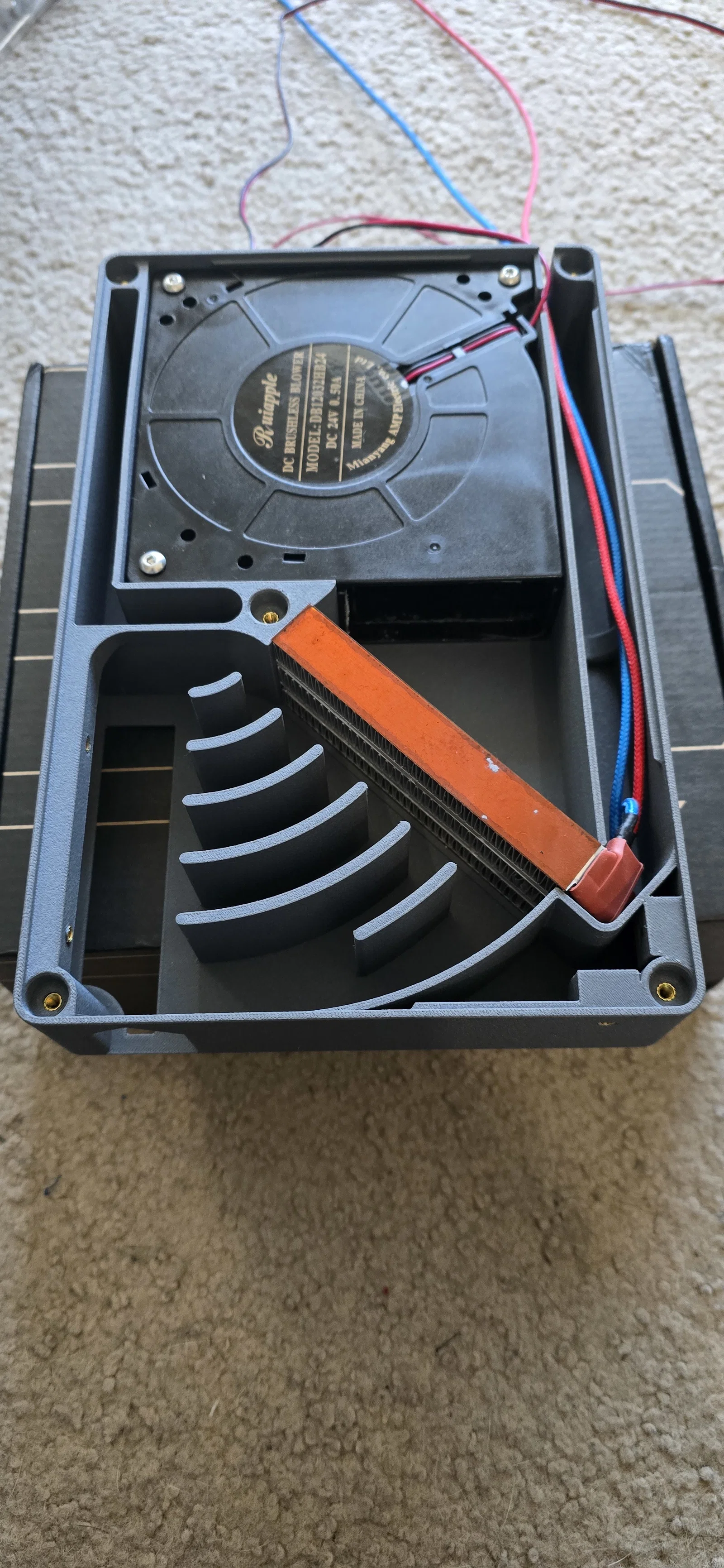

• Gắn cuộn dây sưởi, quạt và đầu dò nhiệt như trong ảnh. Dùng ốc M4 để giữ quạt.
• Gắn tấm ốp lưng vào thiết bị bằng ốc M3.
• Gắn thanh dẫn dây và thanh giằng vào bên cạnh vỏ bộ sưởi chính.

Lắp đặt:

Lưu ý: Thanh giằng được thiết kế để gắn bên cạnh bộ sưởi và kẹp giữa tấm panel hông máy in và tấm che mainboard ở phía sau bên trái buồng in. Kết hợp với 3 ốc bắt từ dưới máy in, bộ phận này sẽ được cố định chắc chắn, không làm cản trở chuyển động bàn in. Thanh giằng cũng đóng vai trò dẫn hướng bảo vệ dây điện.

Các bước thực hiện:

• Di chuyển bàn in xuống cách đầu phun 1mm.
• Tắt nguồn và rút phích cắm.
• Tháo tấm panel sau.
• Tháo bộ sưởi cũ, rút hết dây và ốc.
• Tháo tấm panel hông bên trái.
• Nếu dùng lại linh kiện điện cũ, hãy lắp chúng vào vỏ bộ sưởi mới.

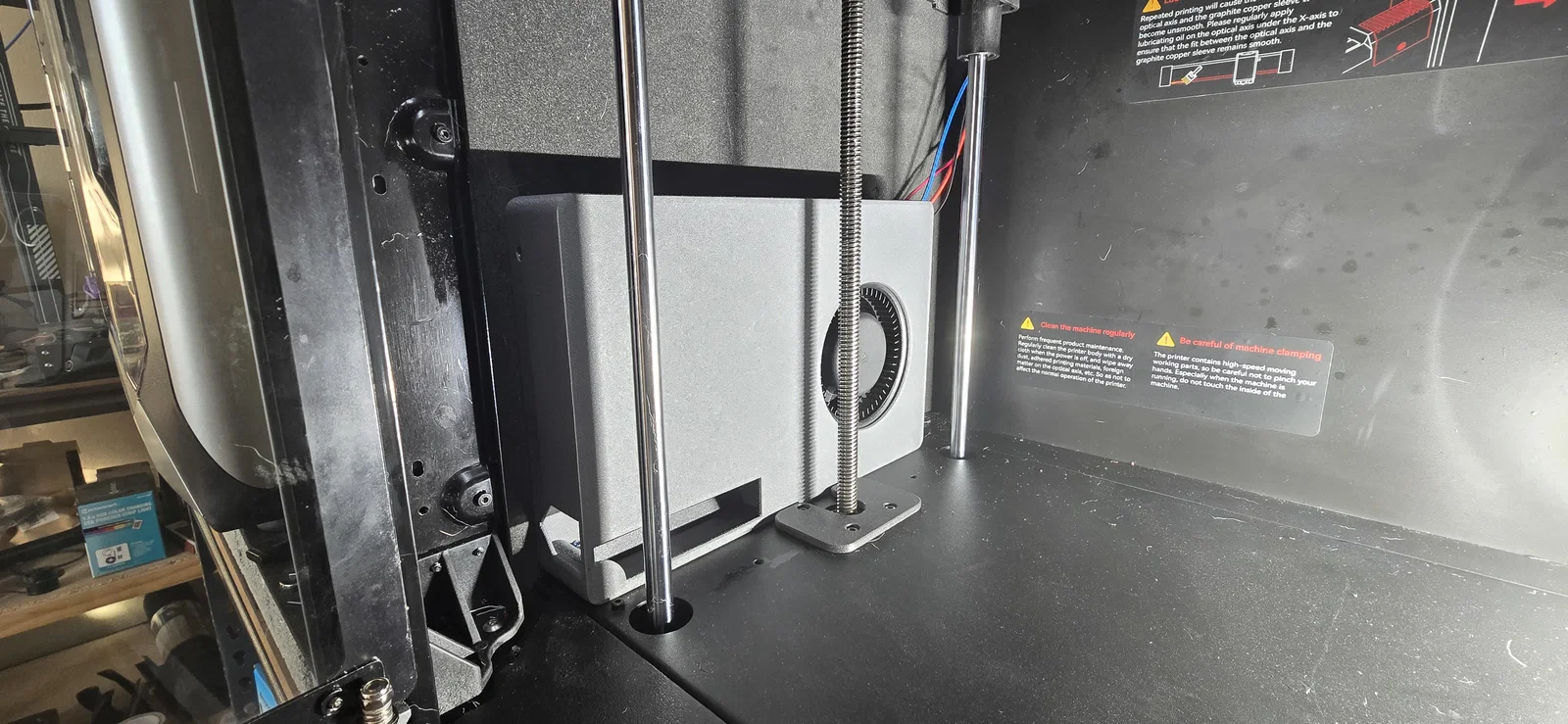

• Lắp bộ sưởi vào, cố định từ dưới máy bằng ốc M3x20mm và long đền.
• Đảm bảo dây điện đi đúng đường dẫn và luồn qua lỗ mainboard.
• Gắn lại tấm panel hông trái, đảm bảo dây không bị kẹt.
• Cắm lại dây nguồn bộ sưởi và lắp tấm panel sau.

Sau khi lắp xong, bật máy, chỉnh nhiệt độ buồng in lên 1°C để kiểm tra quạt chạy ổn không, sau đó chỉnh lên 40°C để kiểm tra khí nóng.

Chúc các bạn thành công!
