Giá đỡ tấm lau PEI vát cạnh cho Qidi Plus 4

Giá đỡ tấm lau PEI vát cạnh dễ in cho máy in Qidi Plus 4

Giới thiệu

Giá đỡ PEI zin của máy thường khiến đầu phun va chạm mạnh vào cạnh của tấm PEI. Dù phần lớn thời gian máy vẫn hoạt động bình thường, nhưng đôi khi đầu phun bị vướng mạnh, gây áp suất đột ngột làm bung ra hoặc tệ hơn là nứt bộ phận tỏa nhiệt (ceramic heatbreak) của đầu phun – vấn đề này đã được nhiều người dùng phản hồi.

Mẫu thiết kế này tạo một độ vát cho phần giá đỡ PEI có lò xo. Điều này giúp tạo ra một đường dốc nhẹ nhàng khi đầu phun đi vào tấm lau PEI, từ đó giảm thiểu lực ép ngang gây cong đầu phun hoặc nứt bộ phận tỏa nhiệt.

Hướng dẫn in

Nên dùng các loại nhựa chịu nhiệt tốt như ASA, PC, PA hoặc PET. Các loại nhựa gia cố sợi carbon (CF) hoặc sợi thủy tinh (GF) cũng là lựa chọn tốt nhờ khả năng chịu nhiệt cao hơn. Cố gắng tránh dùng PLA hoặc PETG, trừ một số loại PETG-GF đặc biệt có thể dùng được.

In đúng chiều như trong file STL. Bộ phận zin có nhiều độ côn do quá trình ép nhựa, và cụm gạt cũng vậy. In theo hướng này sẽ giúp các bề mặt chuyển tiếp mượt mà nhất, chỉ có mặt trên cùng là có thể xuất hiện vân in nhẹ.

Không cần dùng support.

Khuyên dùng chiều cao lớp in (layer height) 0.1mm, nhưng 0.12mm hoặc 0.16mm vẫn hoạt động tốt.

Hướng dẫn lắp đặt

Cụm làm sạch đầu phun có thể tháo rời bằng cách mở tấm ốp phía sau máy in.

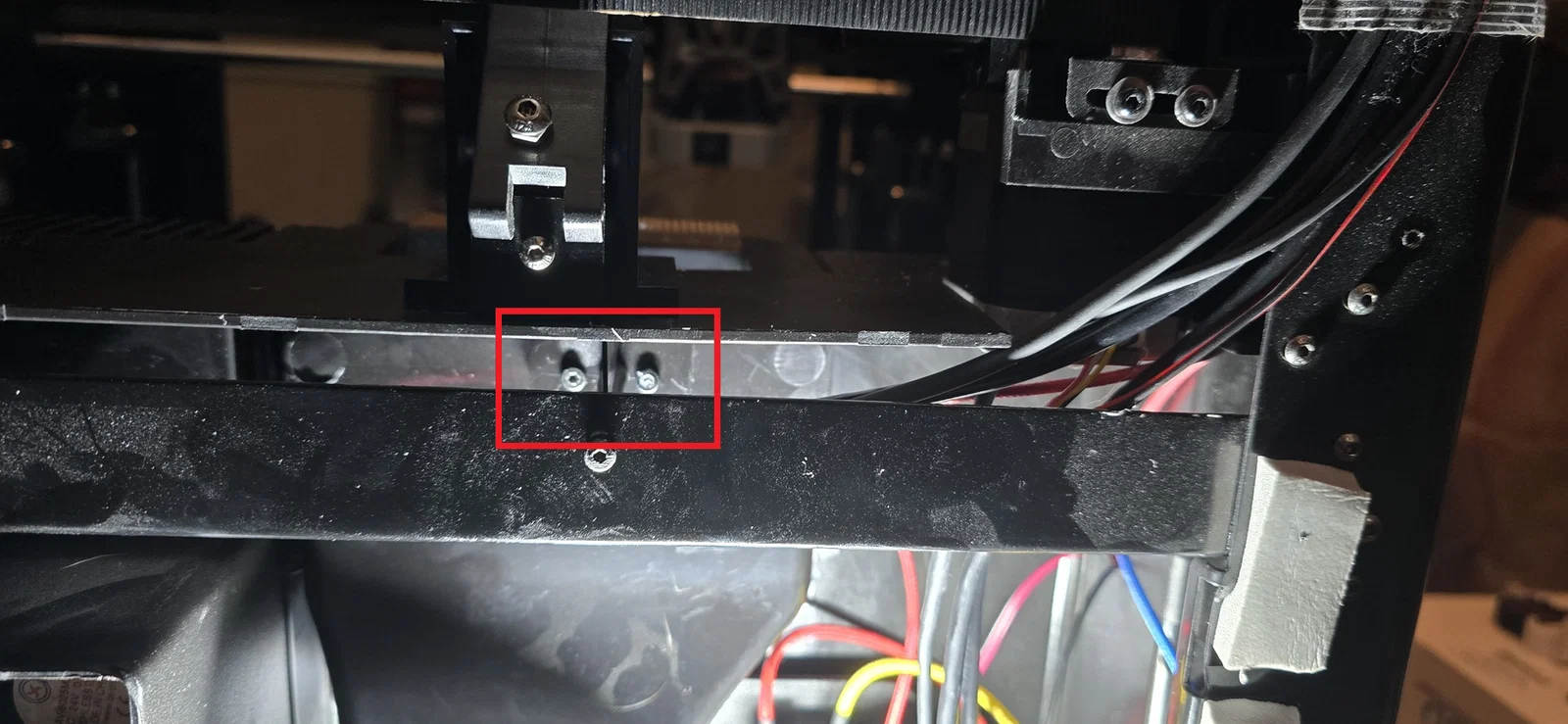

Sau đó, xác định 4 con vít trong vùng được khoanh đỏ trên ảnh đính kèm. Chỉ có hai con vít có thể nhìn thấy rõ trong ảnh này.

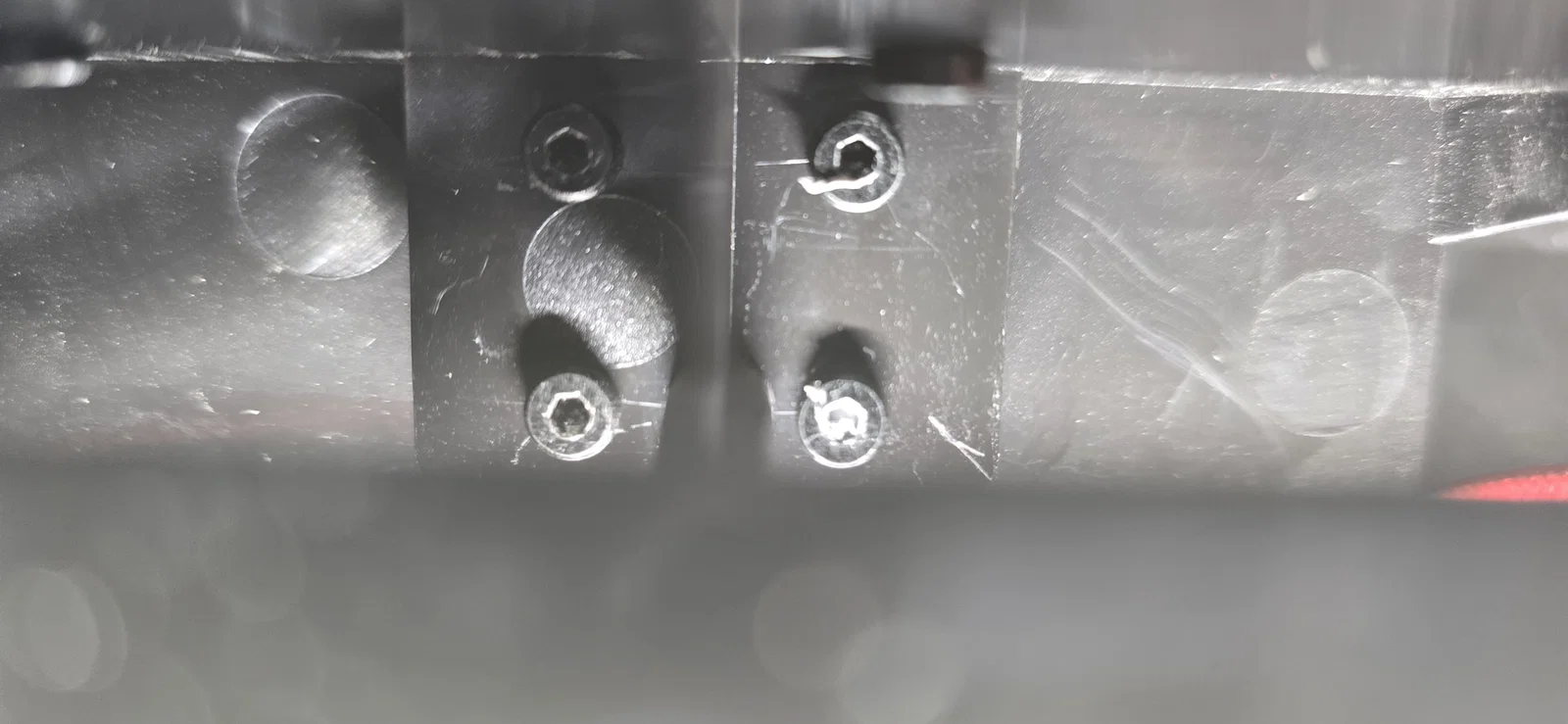

Ảnh cận cảnh này hiển thị đủ 4 con vít.

Tháo các vít này ra, toàn bộ cụm gạt đầu phun sẽ trượt ra từ phía trước. Lưu ý cơ chế khay chứa rác (purge bucket) có thể bị vướng, hãy cẩn thận nhẹ nhàng di chuyển cánh tay khay sang một bên.

Tháo tấm lau PEI ra. Bạn có thể dùng tuốc nơ vít đầu dẹt nhọn hoặc dụng cụ cạo kim loại đi kèm máy để bẩy nó ra.

Cụm thiết bị sẽ trông như thế này:

Tháo các vít và lò xo gắn giá đỡ PEI với cụm thiết bị. Sau đó bạn sẽ thấy như hình:

Từ đây, tháo lò xo và bu lông ra rồi lắp vào chi tiết vừa in.

Việc lắp lại thực hiện theo quy trình ngược lại.

Lưu ý: Đừng dán tấm PEI vào ngay lúc này.

Lắp lại toàn bộ cụm thiết bị vào máy in.

Khi tắt máy, di chuyển đầu in qua máng trượt và sau đó sang phải phía trên tấm PEI.

Điều chỉnh vít bên trái trên giá đỡ cho đến khi đầu phun vừa đủ khoảng trống so với cạnh nhựa bên trái của giá. Điều chỉnh vít bên phải cho đến khi cạnh sau của giá đỡ song song với phần sau của cụm.

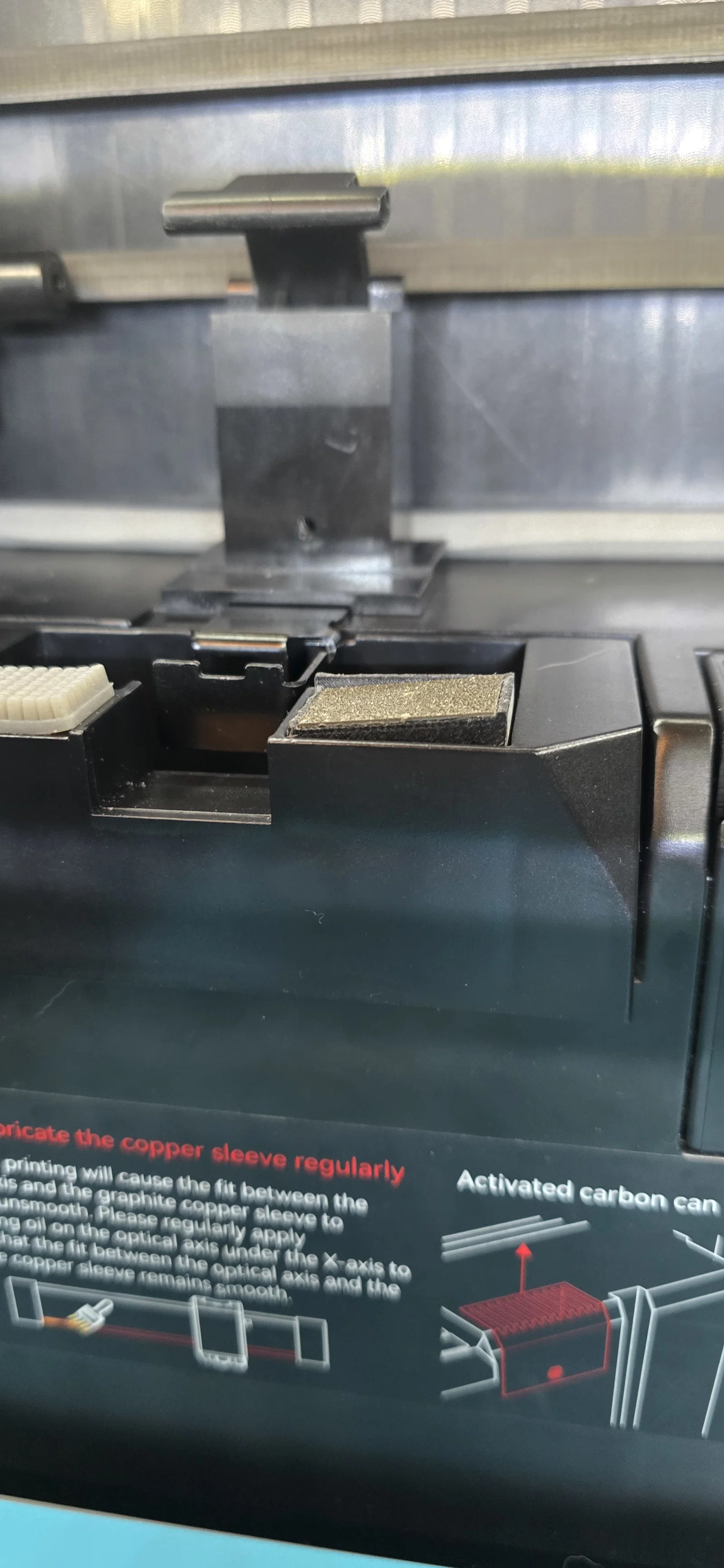

Khi lắp đặt thành công, nó sẽ trông như thế này:

Tấm đỡ sẽ có độ vát, nhưng cạnh sau phải nằm ngang.

Xong rồi! Giờ bạn có thể yên tâm in ấn mà không lo lắng nữa!
