Khối Căn Chỉnh Bàn In Cố Định Cho Qidi Plus 4

Tóm tắt

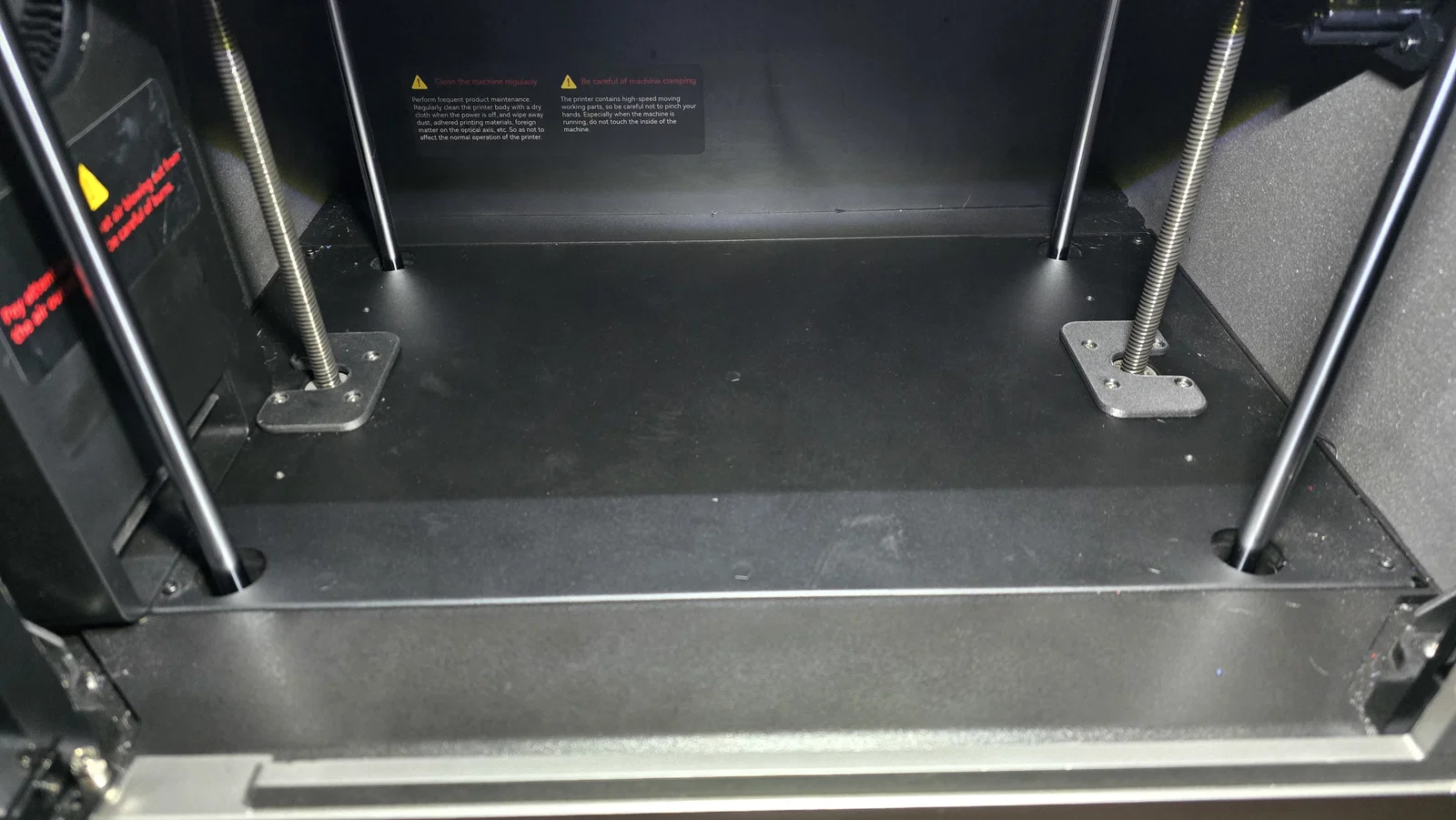

Được thiết kế để lắp vừa vặn lên trên các bu-lông gắn mô-tơ trục Z ở đáy buồng in (xem ảnh).

Mô hình này là một khối đơn lẻ. Bạn hãy in hai cái nhé.

Thảo luận

Khi thực hiện cân chỉnh bàn in, máy in sẽ đưa bàn in xuống đáy buồng để thực hiện thao tác home và cân bằng bàn. Vấn đề là phần đáy của khung đỡ bàn in hơi bị cong, khiến hai mô-tơ trục Z bên trái và bên phải có thể bị "đấu đá" nhau, dẫn đến hiện tượng bàn in bị bập bênh. Điều này làm cho bàn in bị nghiêng hẳn sang một bên thay vì được đưa về vị trí phẳng như mong muốn.

Các miếng đệm này tạo ra một bề mặt phẳng, tiếp xúc với phần xương gia cố bên dưới bàn in trước khi phần cong chạm vào đáy buồng. Điều này giúp ngăn chặn hiện tượng bập bênh khi máy in tự cân chỉnh. Mỗi mô-tơ Z giờ đây sẽ chạm vào một điểm dừng phẳng cứng cáp, giúp mỗi mô-tơ có điểm tham chiếu chuẩn xác để home. Các khối căn chỉnh này rất thấp và phẳng nên có thể để nguyên tại chỗ lâu dài mà không cần tháo ra.

Bàn in gốc có tổng hành trình di chuyển khoảng 285mm, việc sử dụng các khối này làm giảm hành trình xuống còn 283mm. Tuy nhiên, vì máy chỉ hỗ trợ chiều cao in thực tế là 280mm nên bạn gần như không mất đi không gian in hữu dụng nào cả. Chúng chỉ thực sự phát huy tác dụng khi bạn thực hiện quy trình cân chỉnh bàn in.

Nên in bằng các loại nhựa chịu nhiệt tốt như ASA, ABS, PET, PA, hoặc PC. Bản thân mình đã dùng PET-CF. Ngoài ra, bạn nên chà nhám nhẹ bề mặt trên sau khi in để loại bỏ các điểm lồi nhỏ, giúp việc home trục Z được đồng nhất hơn.
