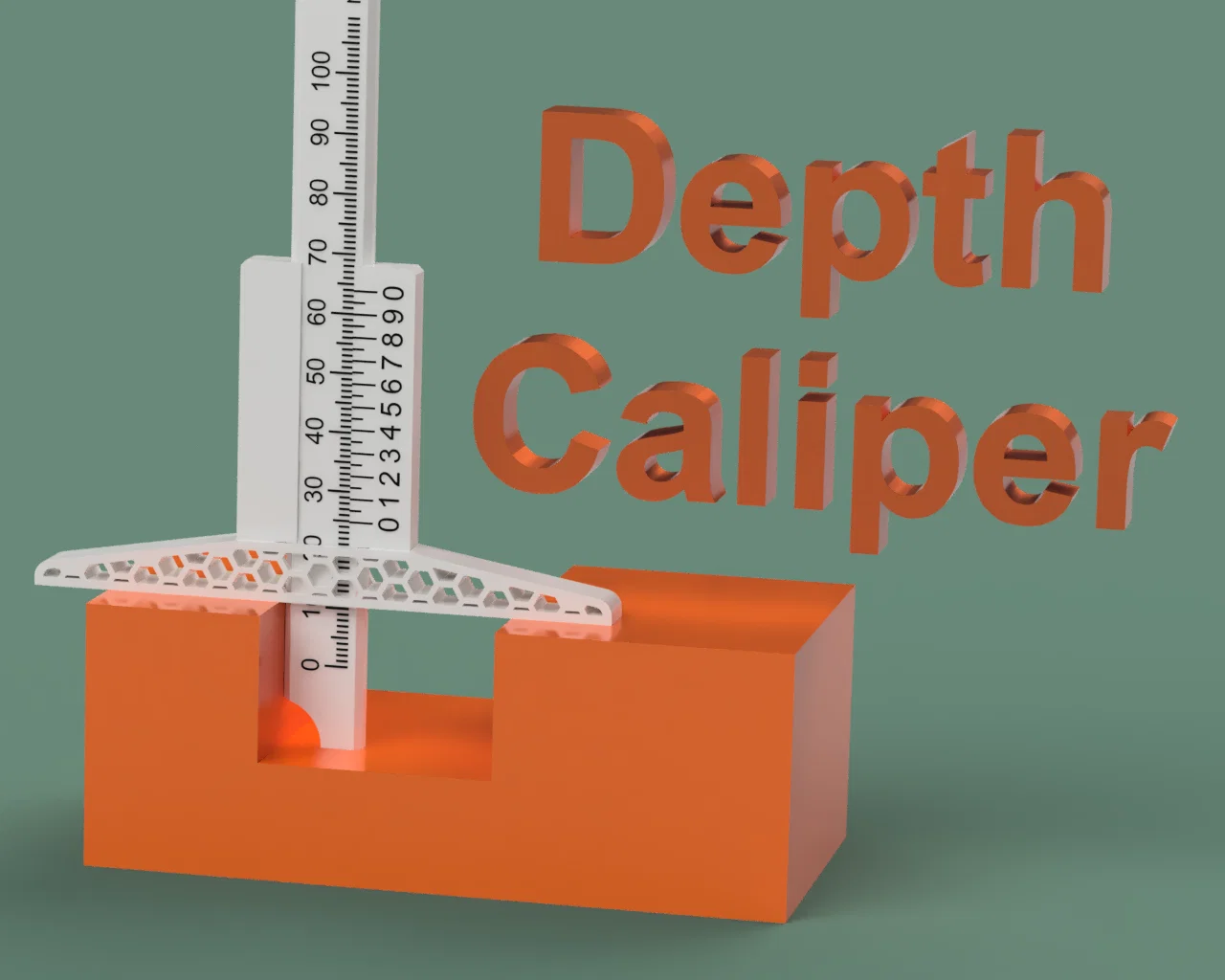

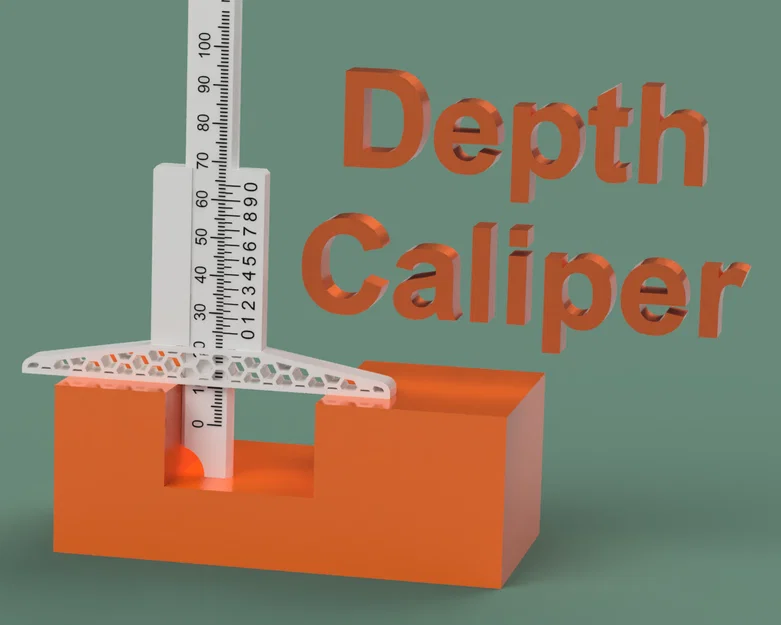

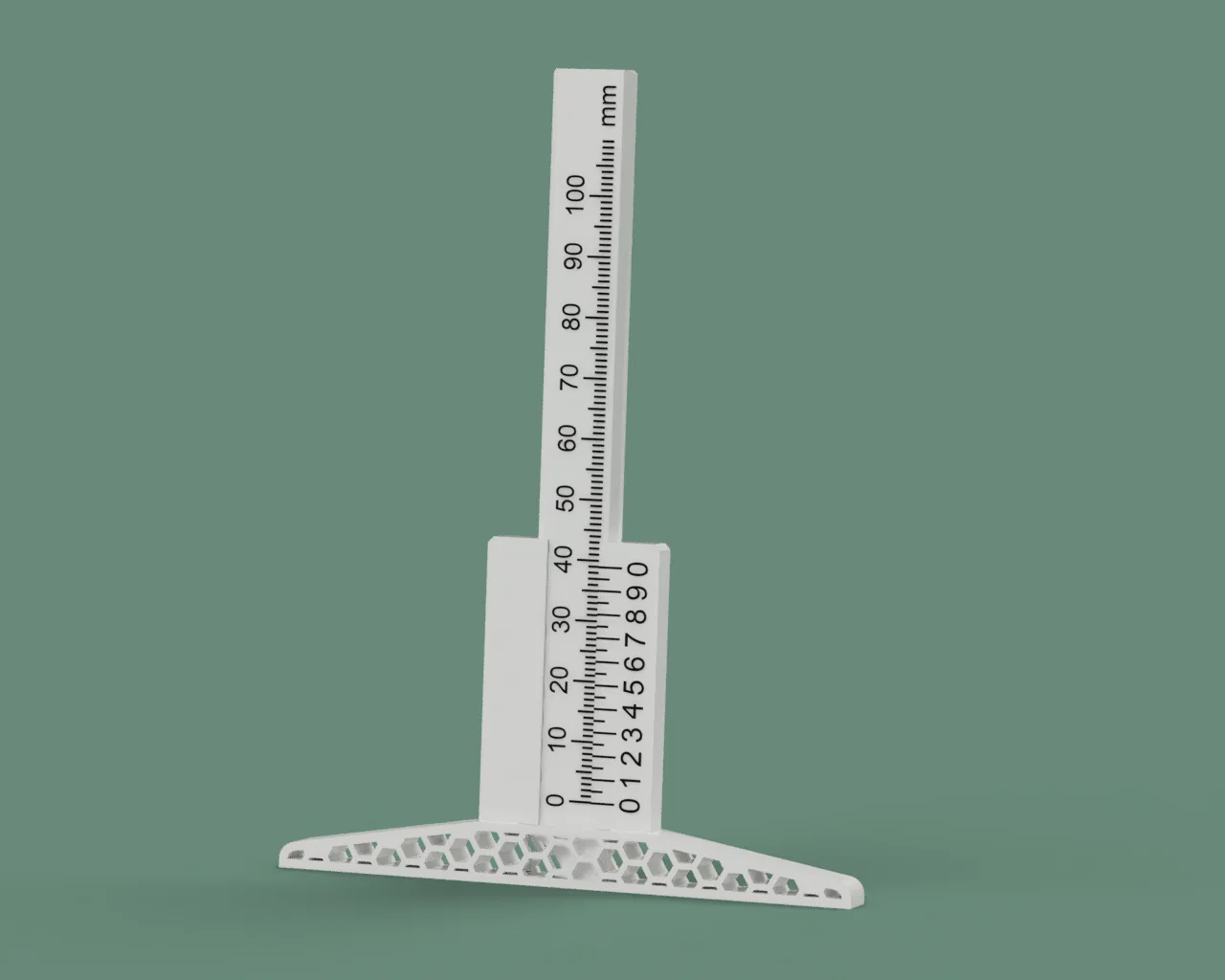

Thước đo độ sâu (Depth Caliper / Depthgauge)

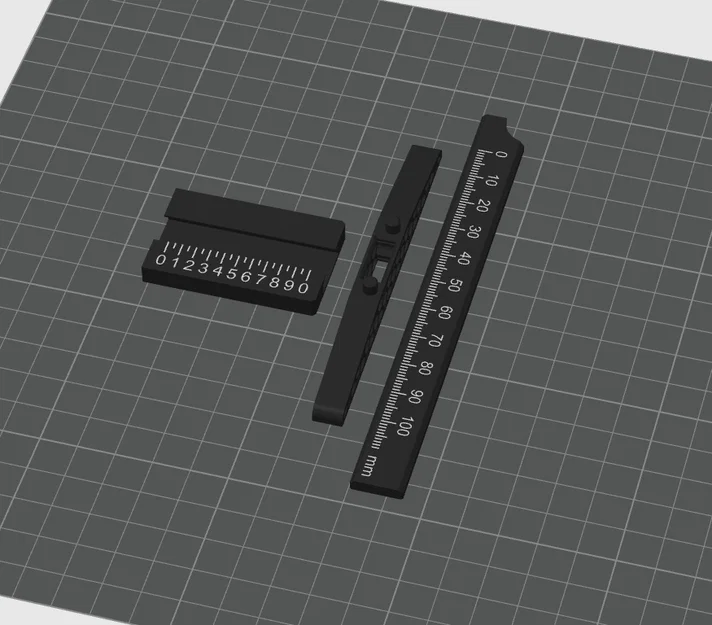

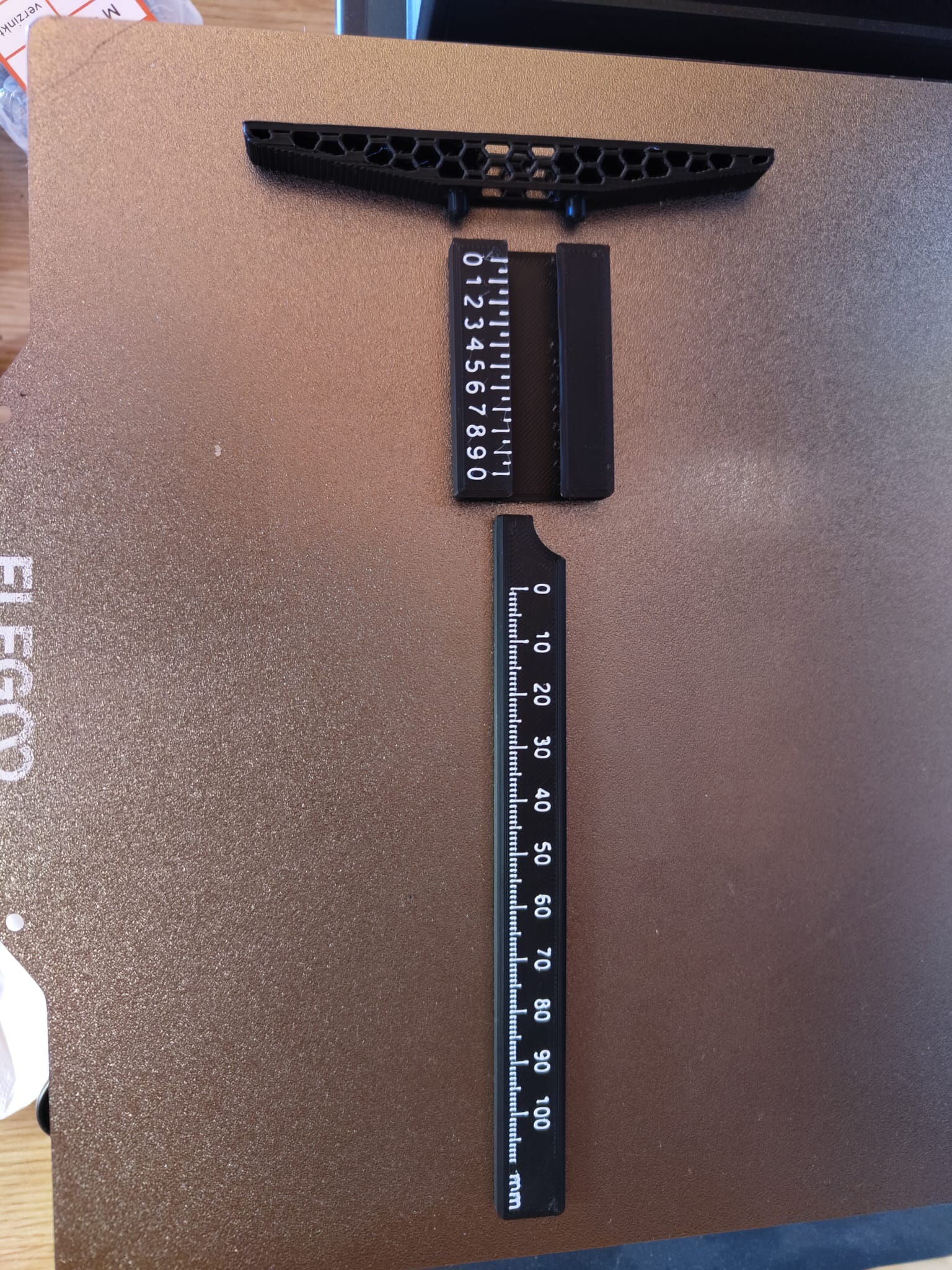

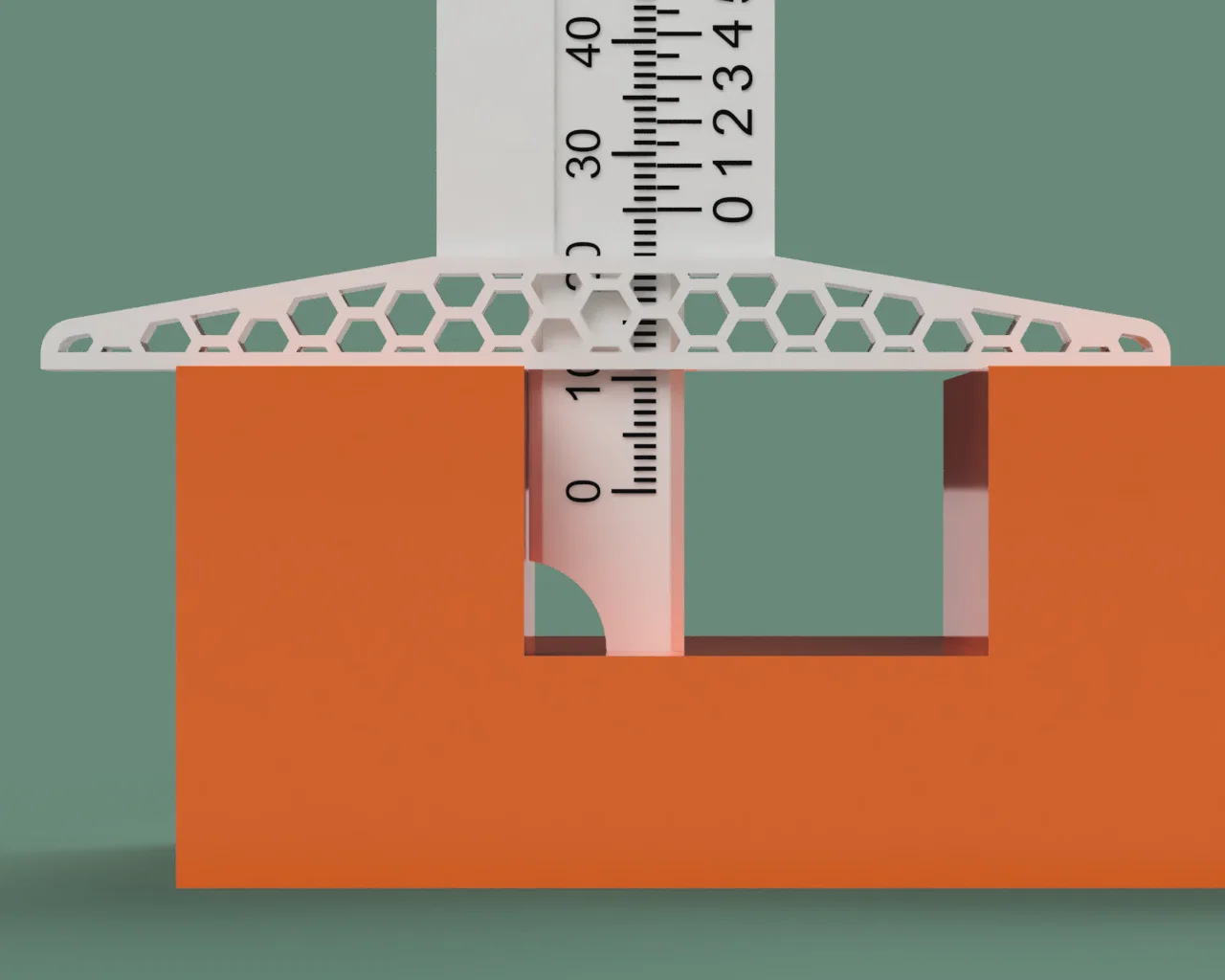

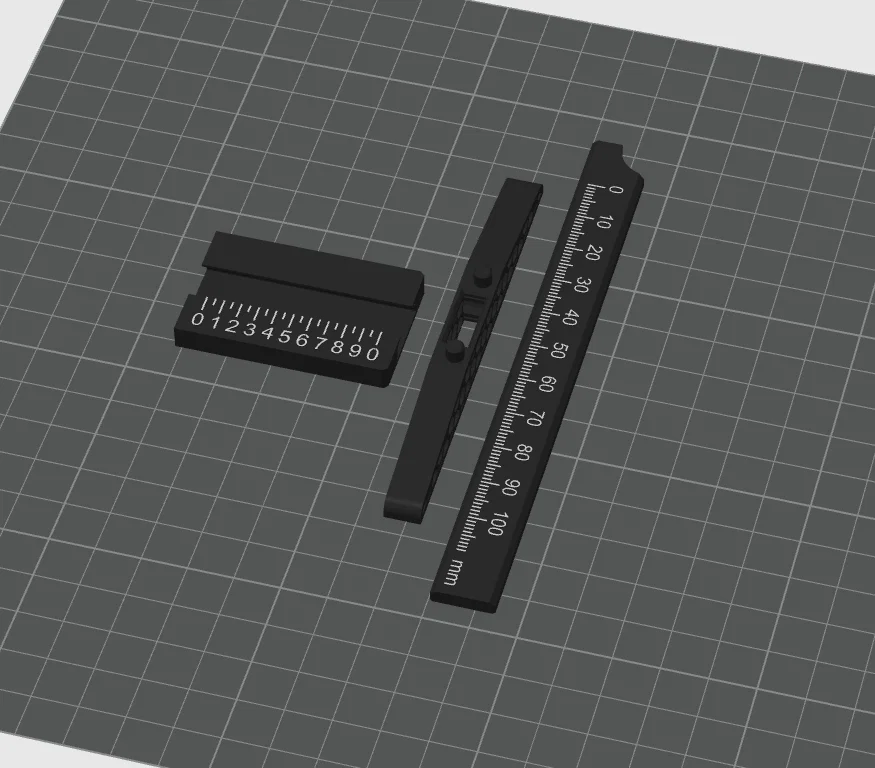

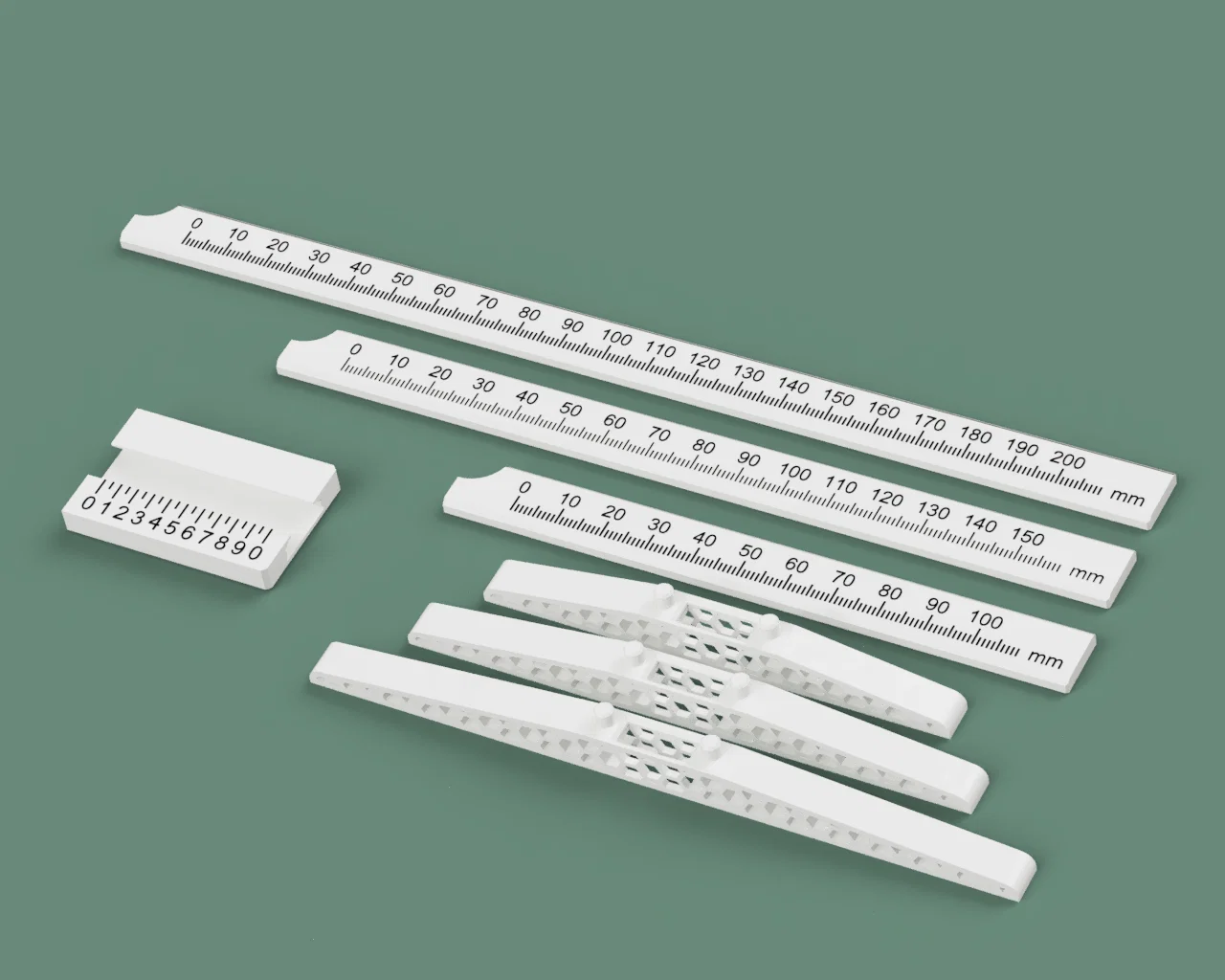

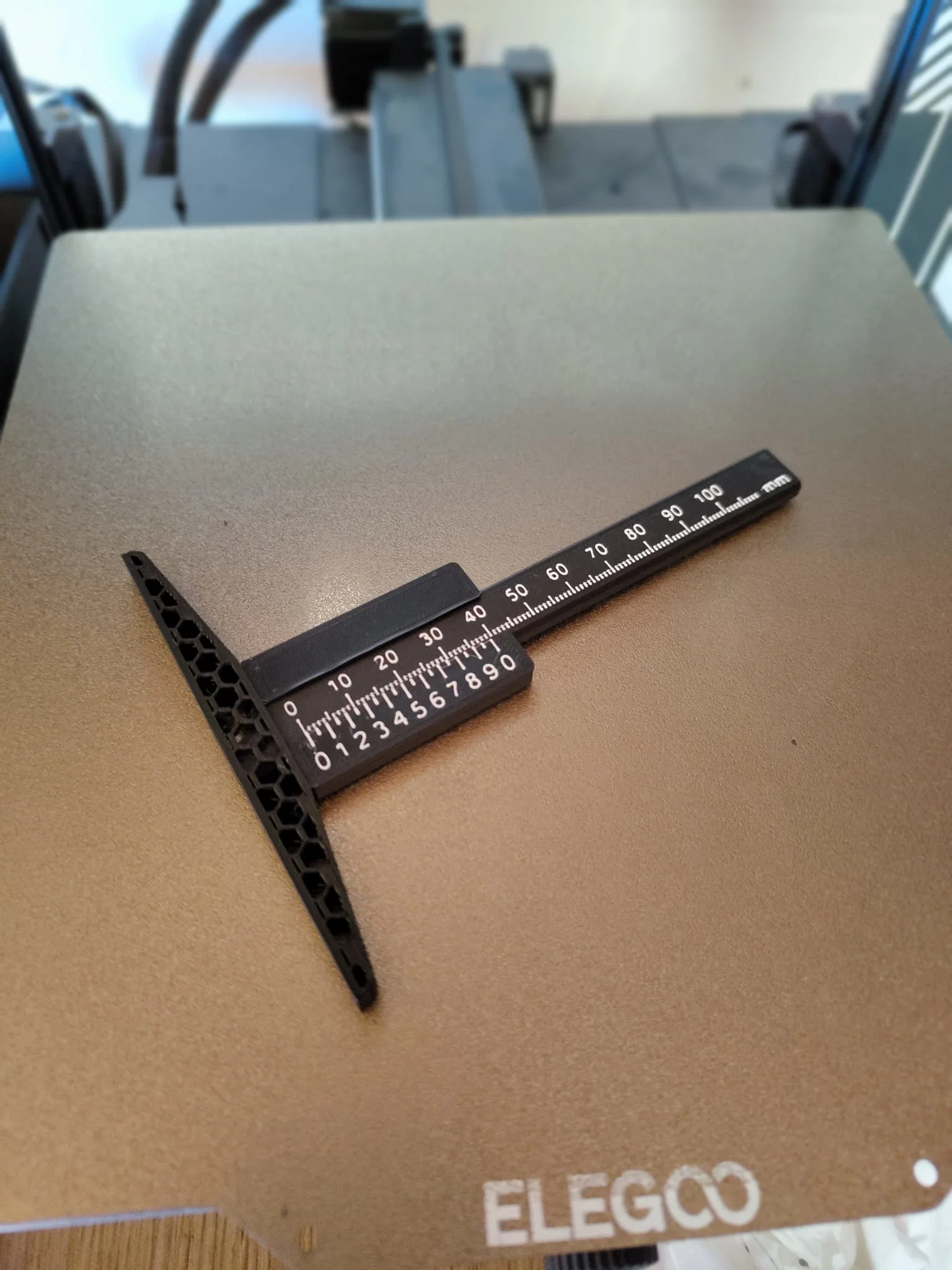

Chào mọi người, đây là thước đo độ sâu (Depth Caliper) rất hữu ích để đo chiều sâu các hốc hoặc lỗ. Cần lưu ý ngay từ đầu là đừng kỳ vọng độ chính xác tuyệt đối như thước kim loại khi in bằng công nghệ 3D. Bạn vẫn có thể sử dụng tốt với độ chính xác khoảng +- 0.1mm. Tuy nhiên, kết quả đo còn phụ thuộc vào lực tay khi bạn thao tác vì thước được làm từ nhựa chứ không phải kim loại. So với mẫu thước cặp thông thường của tôi, mẫu thước đo độ sâu này cho kết quả tốt hơn nhờ phần thước chính rộng và bề mặt tiếp xúc lớn. Thước chính có một rãnh trên bề mặt tiếp xúc giúp loại bỏ sai số nếu chi tiết đo có bo tròn cạnh. Thước có 3 kích thước chính (100mm, 150mm, 200mm) và 3 kích thước bề mặt tiếp xúc (100mm, 120mm, 150mm). Khi lắp ráp, hãy chú ý đặt đúng chiều các khớp nối. Thiết lập in: Chất liệu: PLA (tôi chưa thử vật liệu khác). Nozzle: 0,2mm - 0,4mm. Chiều cao lớp in: 0,2mm. Infill: 30% Rectilinear. Tường: 4 lớp. Hỗ trợ (Supports): Chỉ cần cho phần Vernier Scale và có thể cho bề mặt tiếp xúc (khuyên dùng kiểu tree). Để in, hãy sắp xếp và xoay 3 bộ phận như hình dưới đây: Tôi đã đính kèm các file Inventor nếu bạn muốn chỉnh sửa hoặc remix lại mô hình. Hy vọng chiếc thước đo độ sâu này sẽ giúp ích cho công việc của bạn!
