Lado Exhaust Duct - Ống dẫn khí thải thấp cho máy in Core One

Thông tin chung:

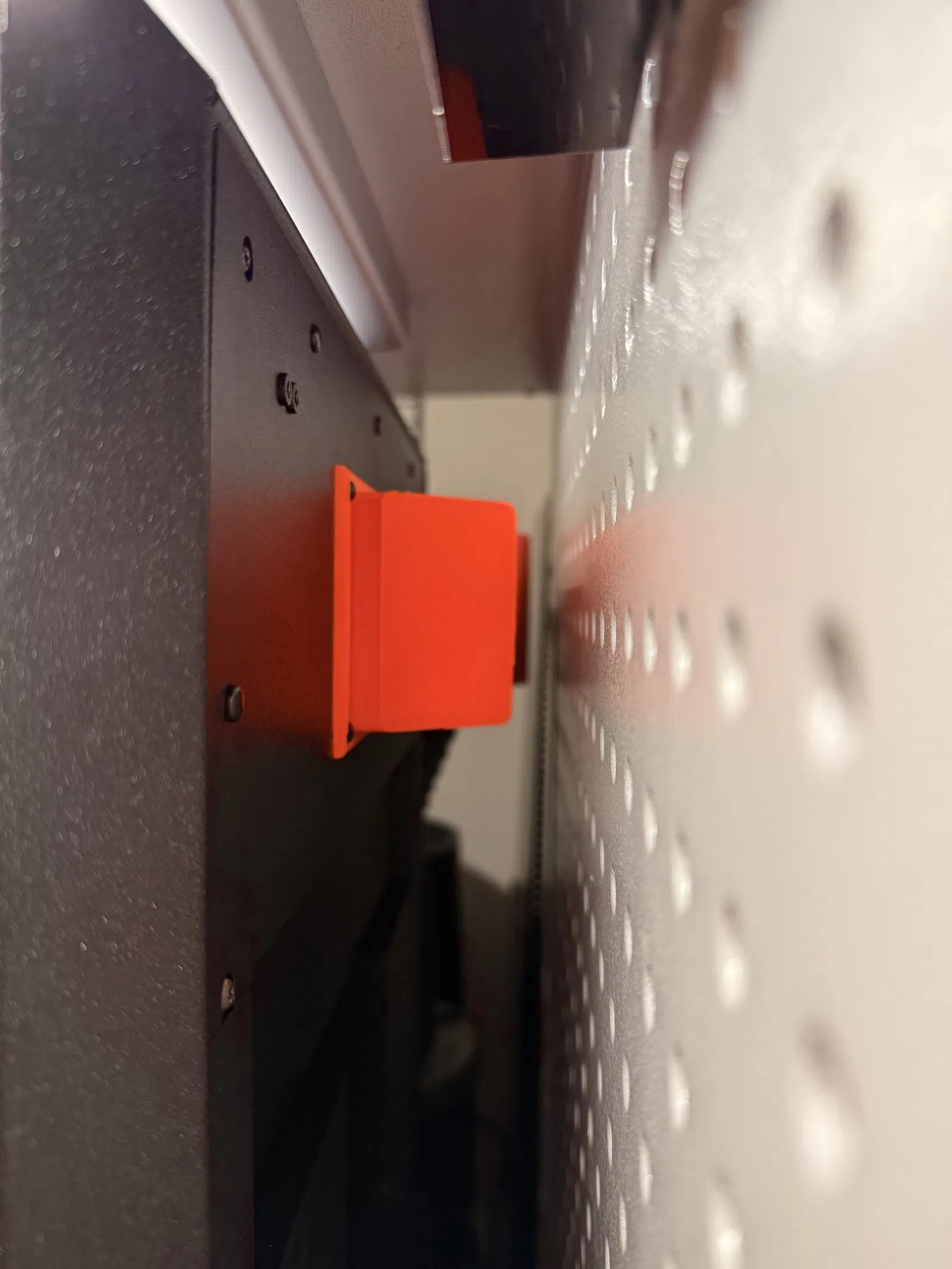

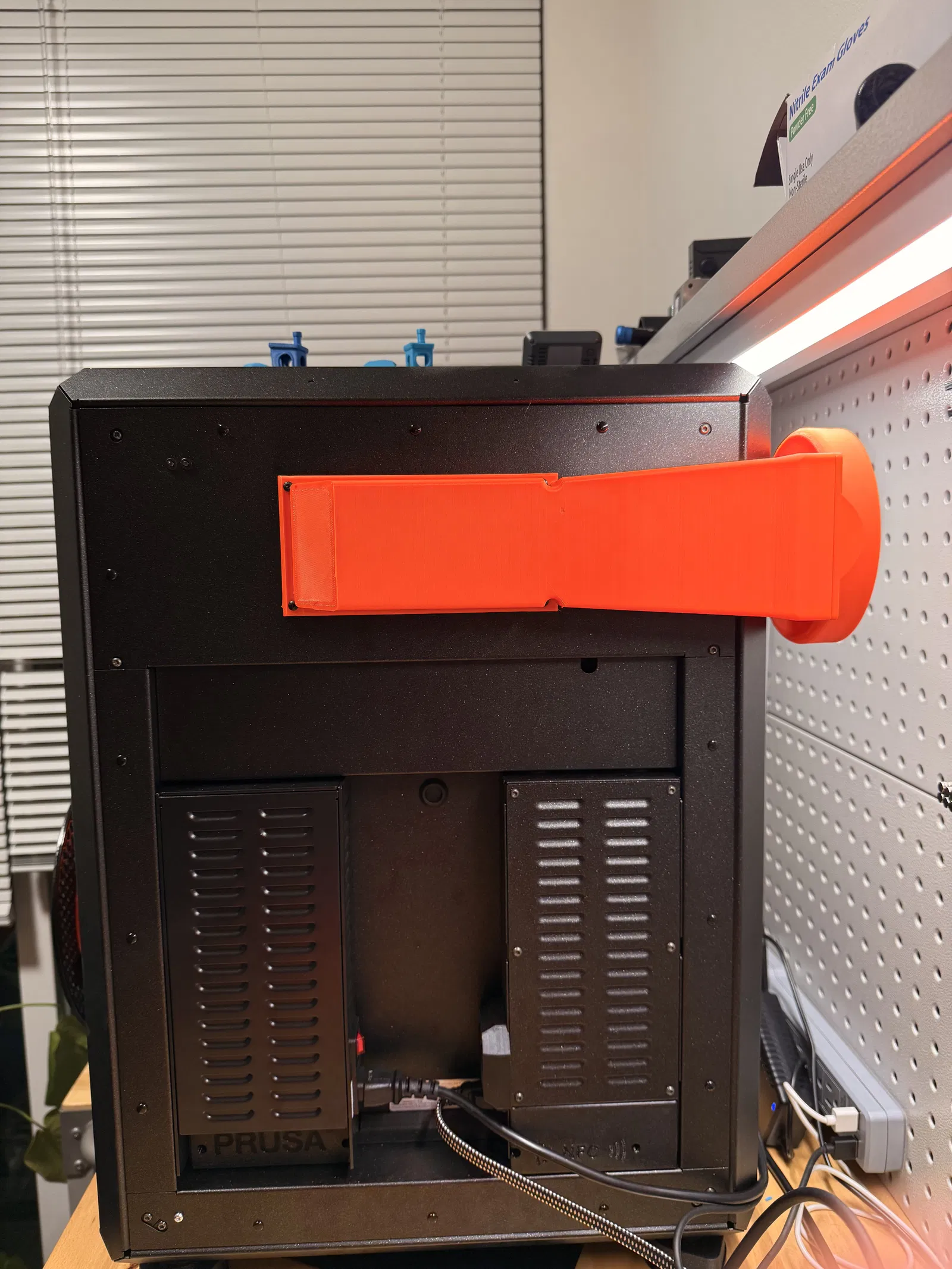

Ống dẫn nhô ra 75mm tính từ mặt sau của máy in.

Tôi chưa thực hiện các bài kiểm tra chuyên sâu về khoa học, nhưng tôi không thấy sự khác biệt về hiệu năng tản nhiệt so với khi không dùng ống dẫn. Nhiệt độ vẫn ổn định ở mức cao hơn môi trường xung quanh khoảng 7-8°C với tốc độ quạt 40%.

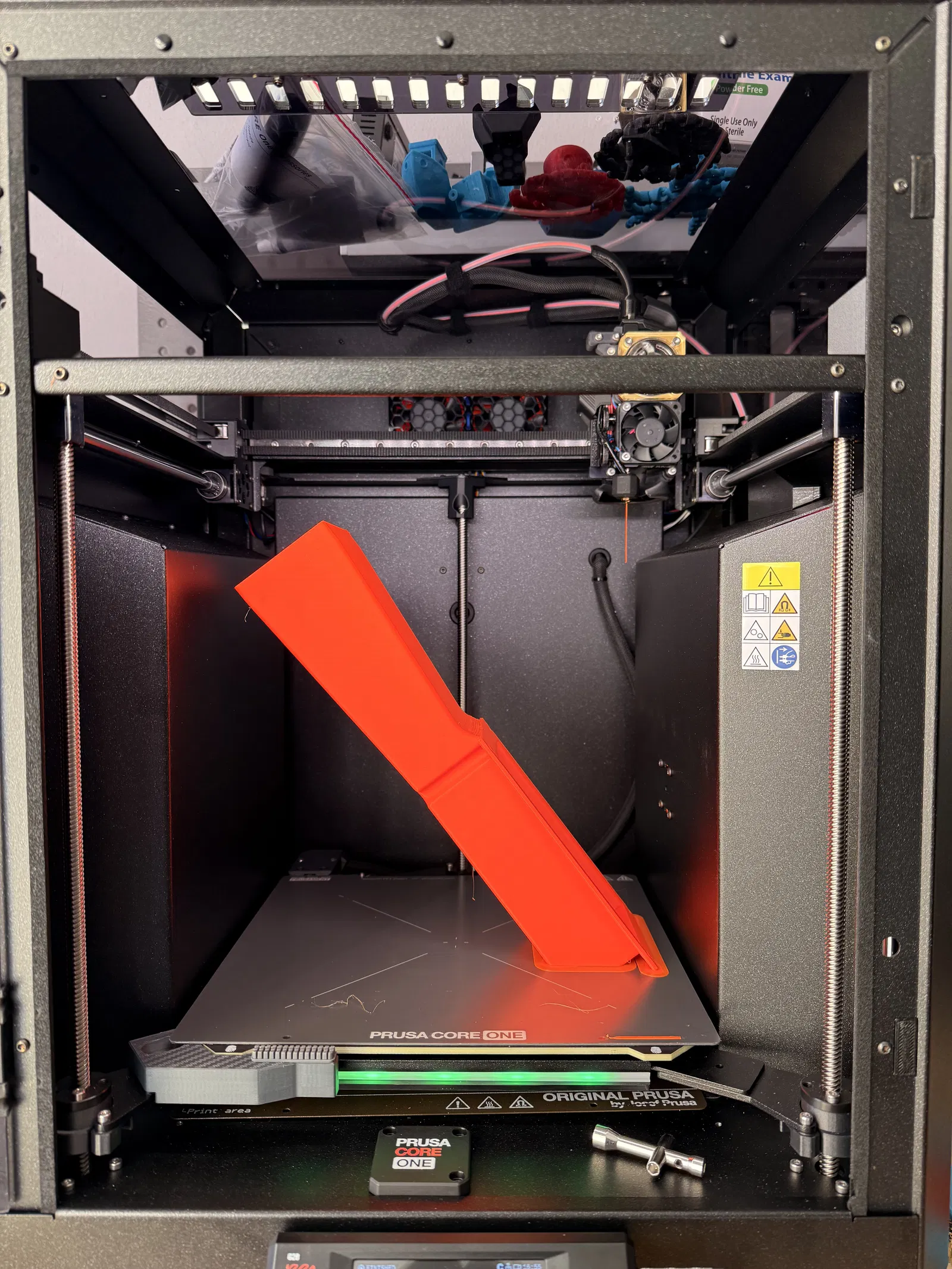

Thiết lập in:

Tôi đã có sẵn file G-code cho PETG nếu anh em muốn in cả 3 phần mà không cần lo nghĩ về cài đặt. Ngoài ra còn có file 3MF chứa toàn bộ các thông số mà tôi đã dùng.

Tất cả các bộ phận đều được thiết kế để in không cần support. Khuyên dùng nhựa PETG vì nó có độ bám dính rất tốt với tấm nền Smooth PEI đi kèm với Core One. Anh em lưu ý hãy đợi bàn in nguội hoàn toàn trước khi gỡ PETG ra khỏi tấm nền nhé. PLA chắc cũng dùng được nhưng tôi chưa thử. Các loại nhựa dễ bị cong vênh như ABS có thể cần dùng support, nên tôi không khuyến khích.

Ốc vít:

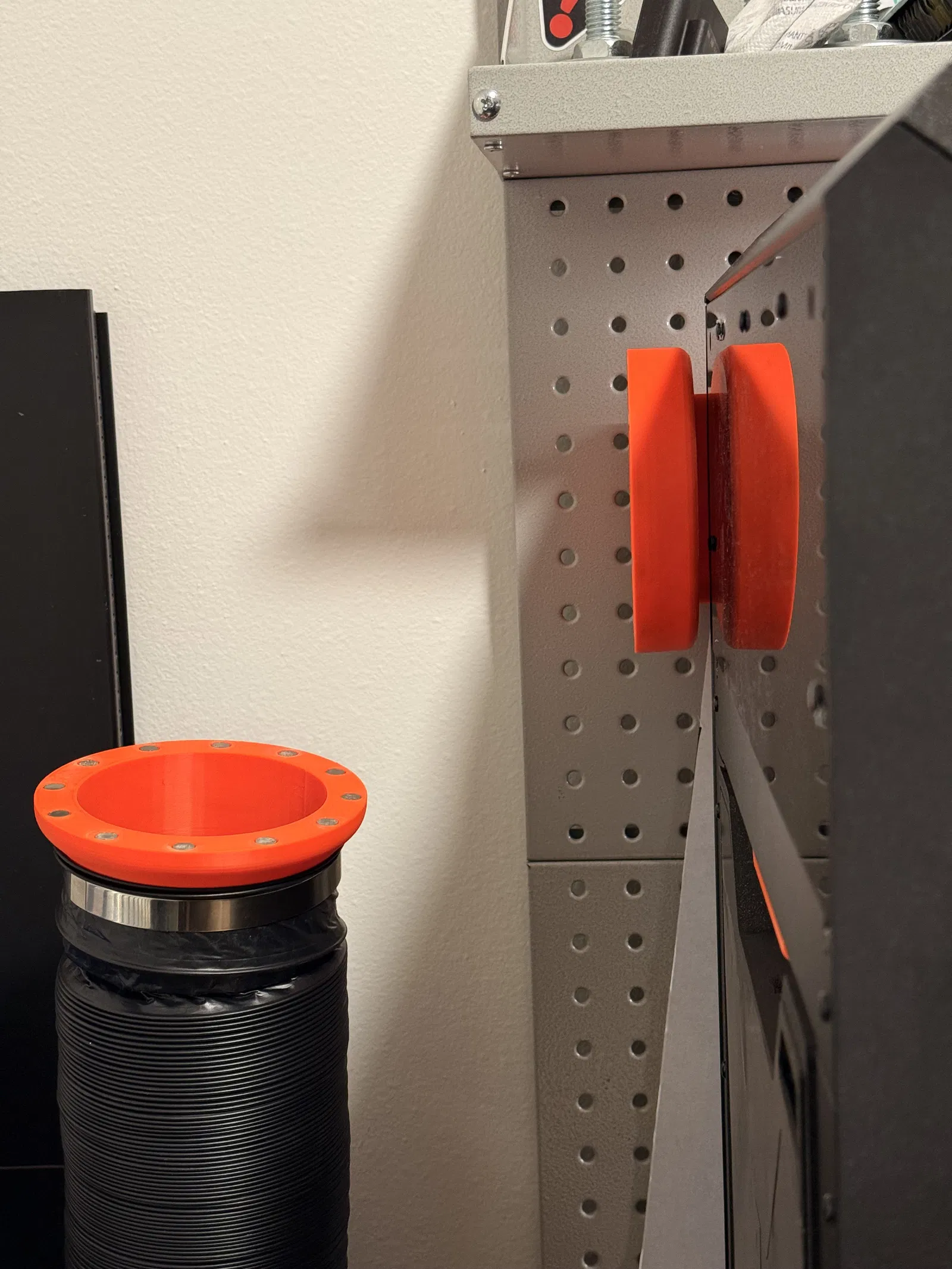

Dùng ốc M3 để gắn bộ chuyển đổi ống vào ống dẫn Lado. Độ dài 8-10mm là phù hợp nhất.

Nam châm:

Thiết kế này sử dụng nam châm 8x3mm. Tốt nhất là lắp nam châm với cực tính xen kẽ nhau. Với tôi thì chúng vừa khít, nhưng một vài anh em khác có thể cần dùng thêm keo dán sắt để cố định.

Vấn đề cấn ống dẫn (Cập nhật: 1/9/25)

Phần cuối ống dẫn được thiết kế cố ý hơi cấn vào góc máy in. Việc này giúp ống dẫn cứng cáp hơn và mang lại cảm giác chắc chắn. Tuy nhiên, nhiều anh em không thích điều này và trong một số trường hợp, nó có thể làm giảm độ kín quanh quạt. Tôi đã tạo thêm một miếng đệm tùy chọn để giảm hoặc loại bỏ sự va chạm này.

Anh em không muốn dùng ống 100mm/4 inch?

Tôi đã đăng file STEP với thông số hình học bề mặt để anh em có thể tự thiết kế các đầu nối tùy chỉnh cho Lado.

File STEP:

Anh em có thể tải xuống file STEP của tất cả các bộ phận. Cảnh báo: mô hình ống dẫn chính hơi thô, do tôi dùng dự án này để tự học vài kỹ thuật CAD mới nên kết quả không hoàn hảo lắm. Việc chỉnh sửa lại file này có thể sẽ hơi khó khăn.

Đầu bên kia của ống dẫn thì sao?

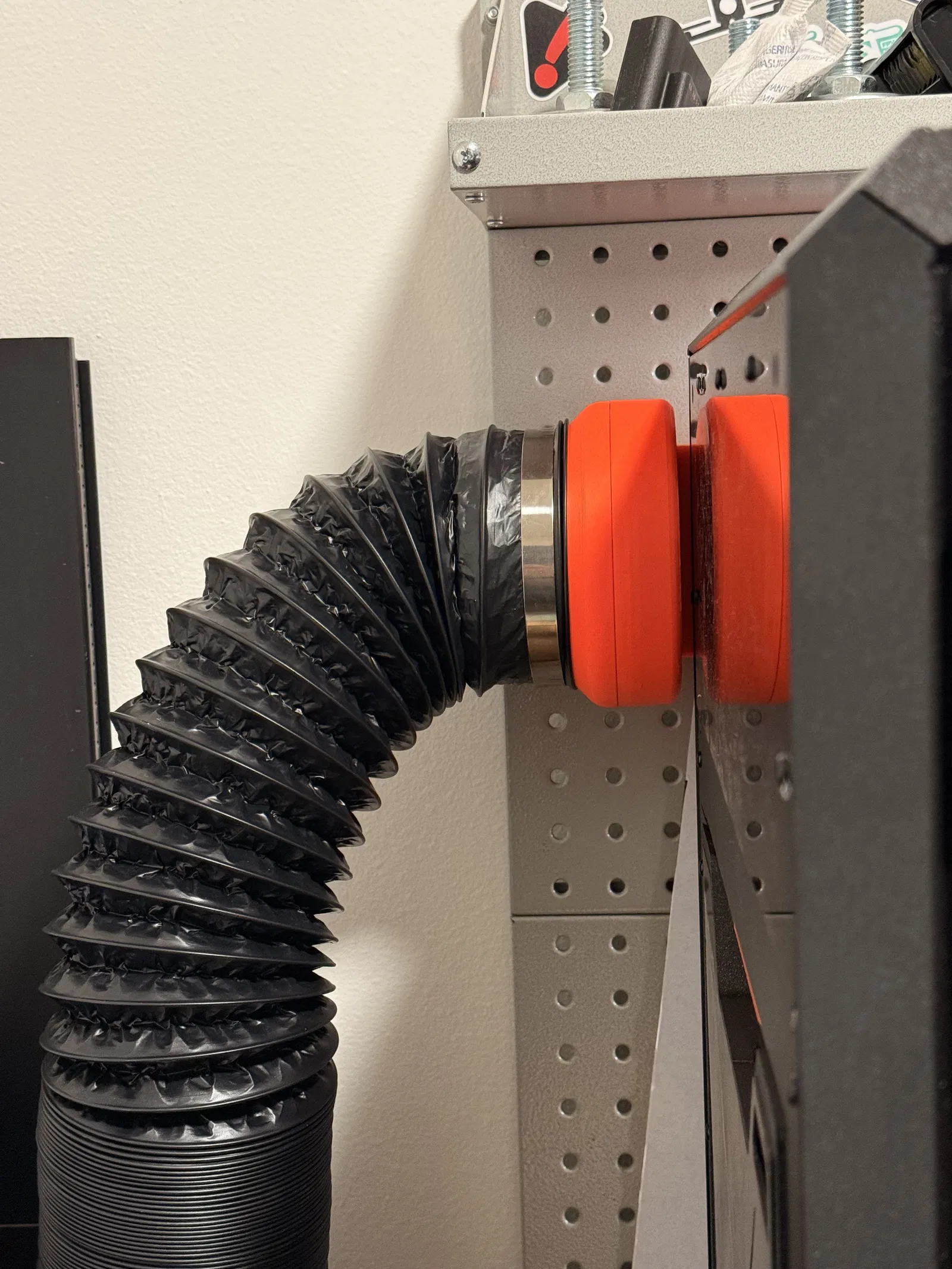

Ban đầu, tôi chỉ đặt ống dẫn hướng vào cửa hút gió của máy lọc không khí Winnix nhỏ. Cách này ổn nhưng tất nhiên không khử được 100% mùi.

Sau đó, tôi nâng cấp lên bộ lọc than hoạt tính của AC Infinity loại gắn được với ống 100mm. Nó đòi hỏi tốc độ quạt cao hơn một chút khi in PLA (thường tôi để 50%, hoặc 60% nếu phòng nóng), nhưng với các loại nhựa khác thì tốc độ quạt mặc định tối đa 40% là quá đủ để làm mát.

vài tháng sau, tôi lắp thêm một chiếc quạt inline 10mm vào hệ thống lọc này và thấy rất ưng ý. Nó êm hơn quạt mặc định mà lại mạnh mẽ hơn. Tôi kết nối nó với ổ cắm thông minh và Home Assistant, nên quạt sẽ tự bật khi bắt đầu in và tắt sau 2 phút khi in xong.
