PVS 840: Thiết bị quan sát nhiệt 50hz dạng ống nhòm giá rẻ

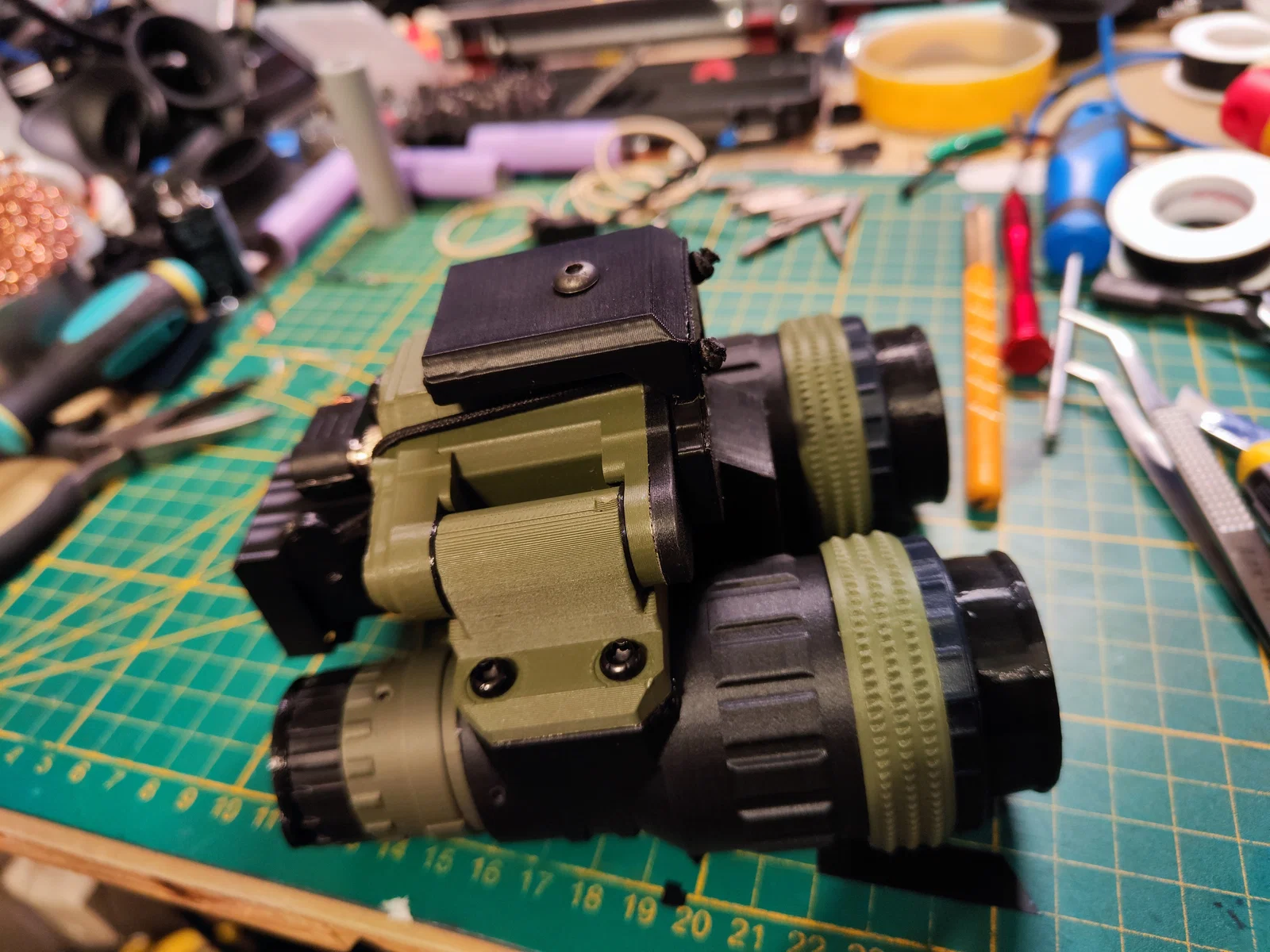

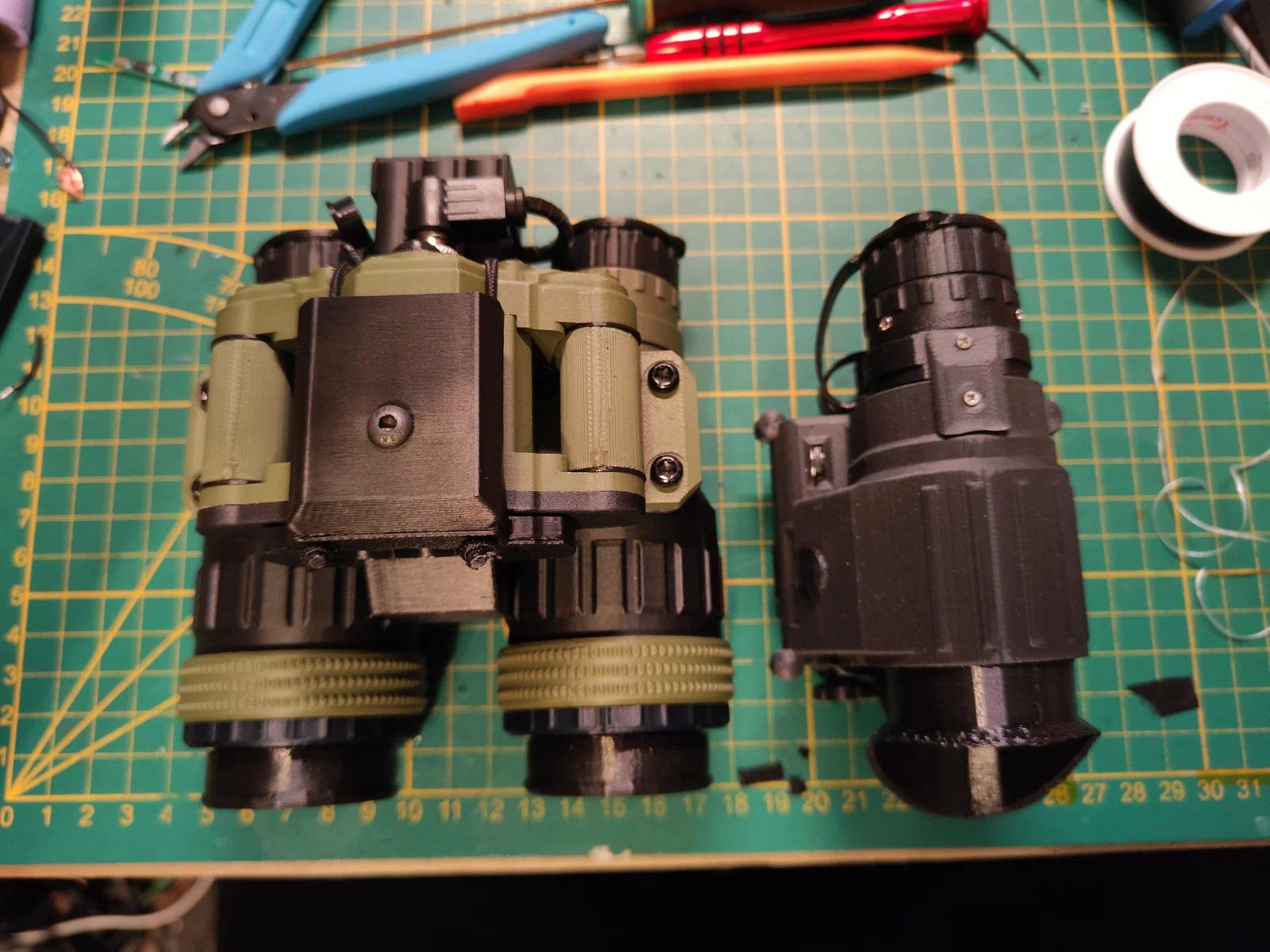

Tiếp nối PVS 420, đây là phiên bản lớn hơn với thiết kế ống nhòm đôi cho trải nghiệm quan sát nhiệt lập thể. Lưu ý: Việc lắp ráp yêu cầu sự kiên nhẫn cao trong khâu căn chỉnh quang học và chuẩn trực.
Mô tả
LỜI ĐẦU:
Tôi vừa tạo một máy chủ Discord cho dự án PVS420 để anh em dễ dàng trò chuyện, chia sẻ suy nghĩ, ý tưởng và cải tiến. Mọi cập nhật tiếp theo về thiết kế, tính năng và phần mềm sẽ có sẵn trên Discord của tôi!

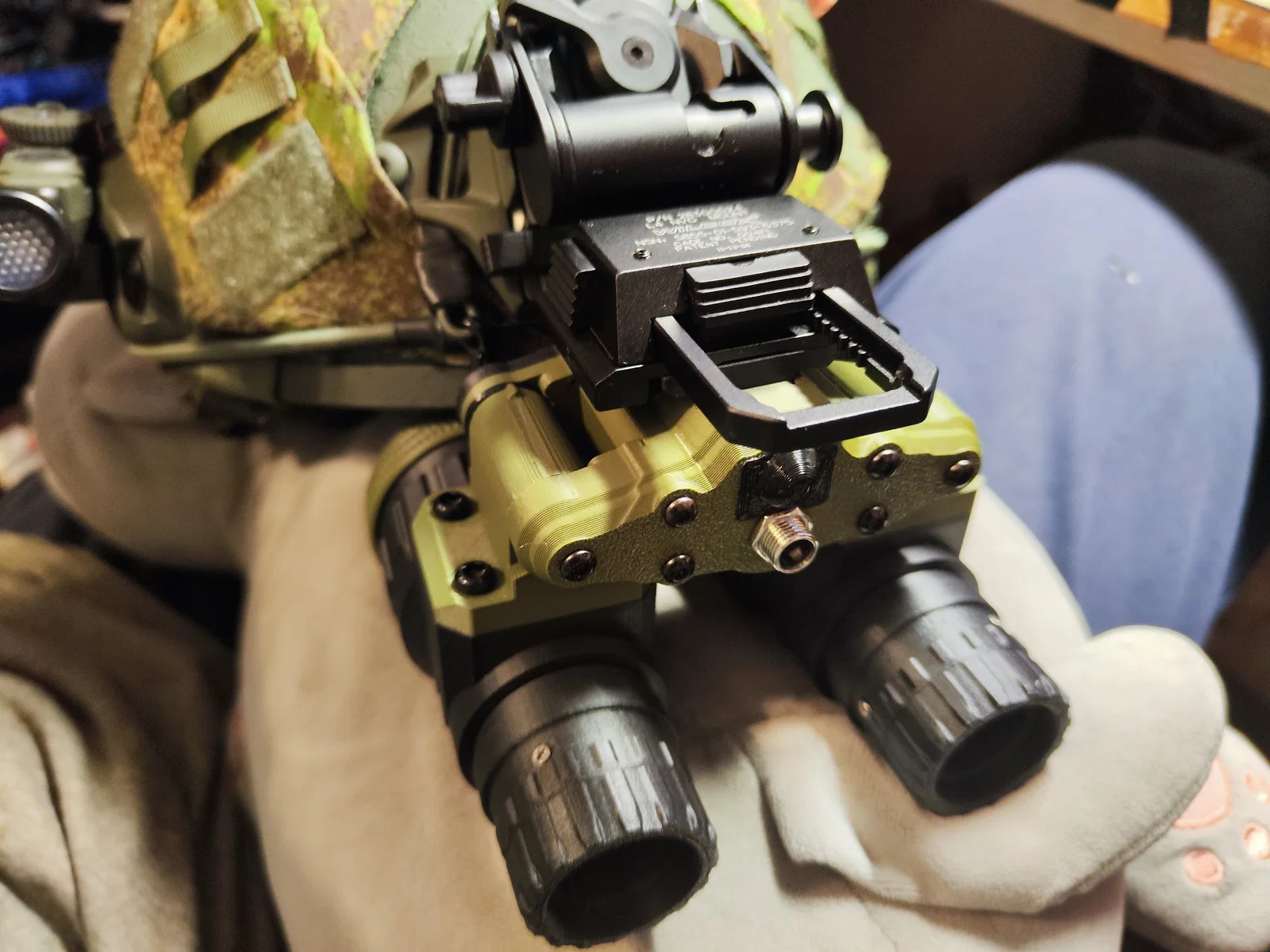

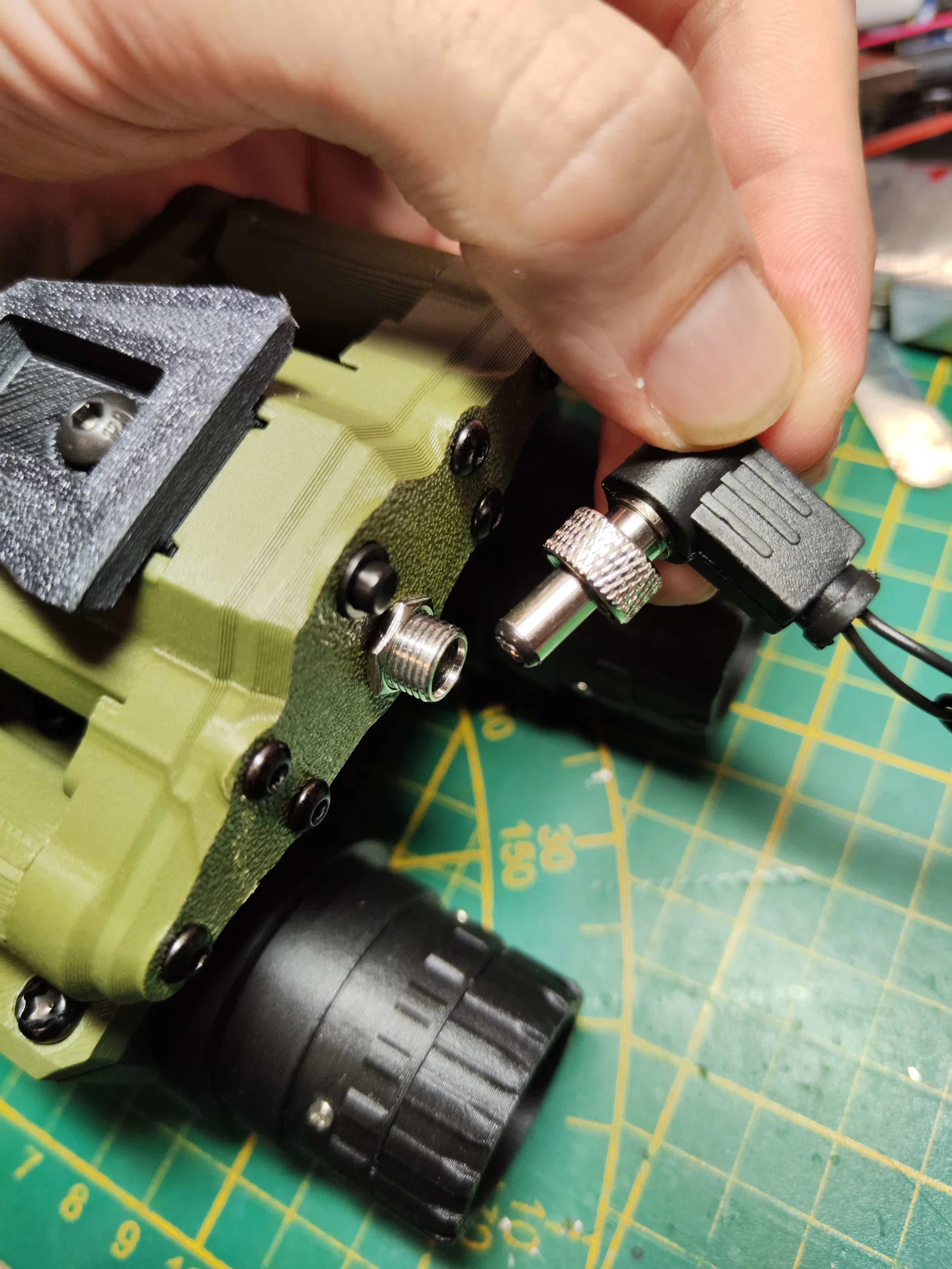

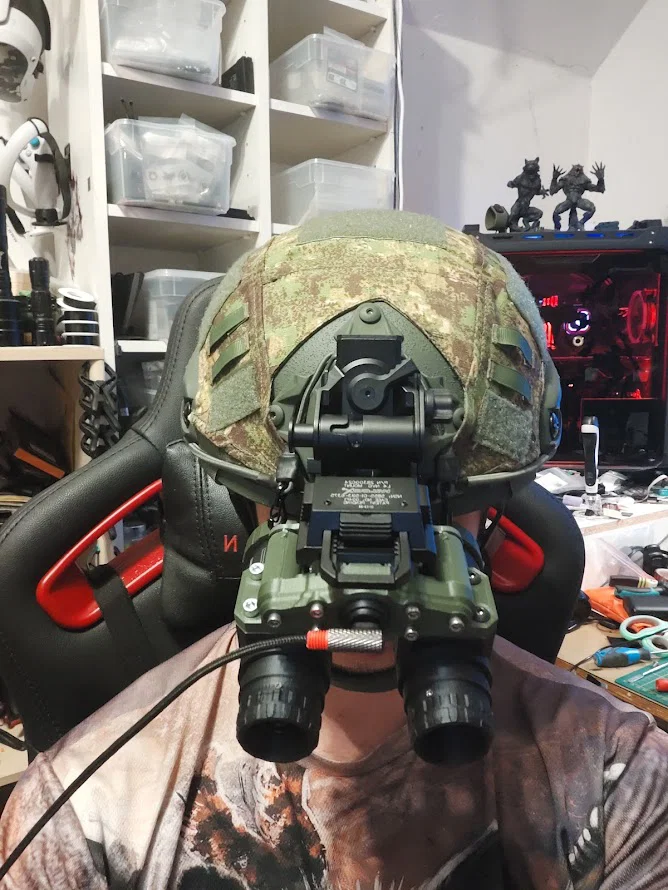

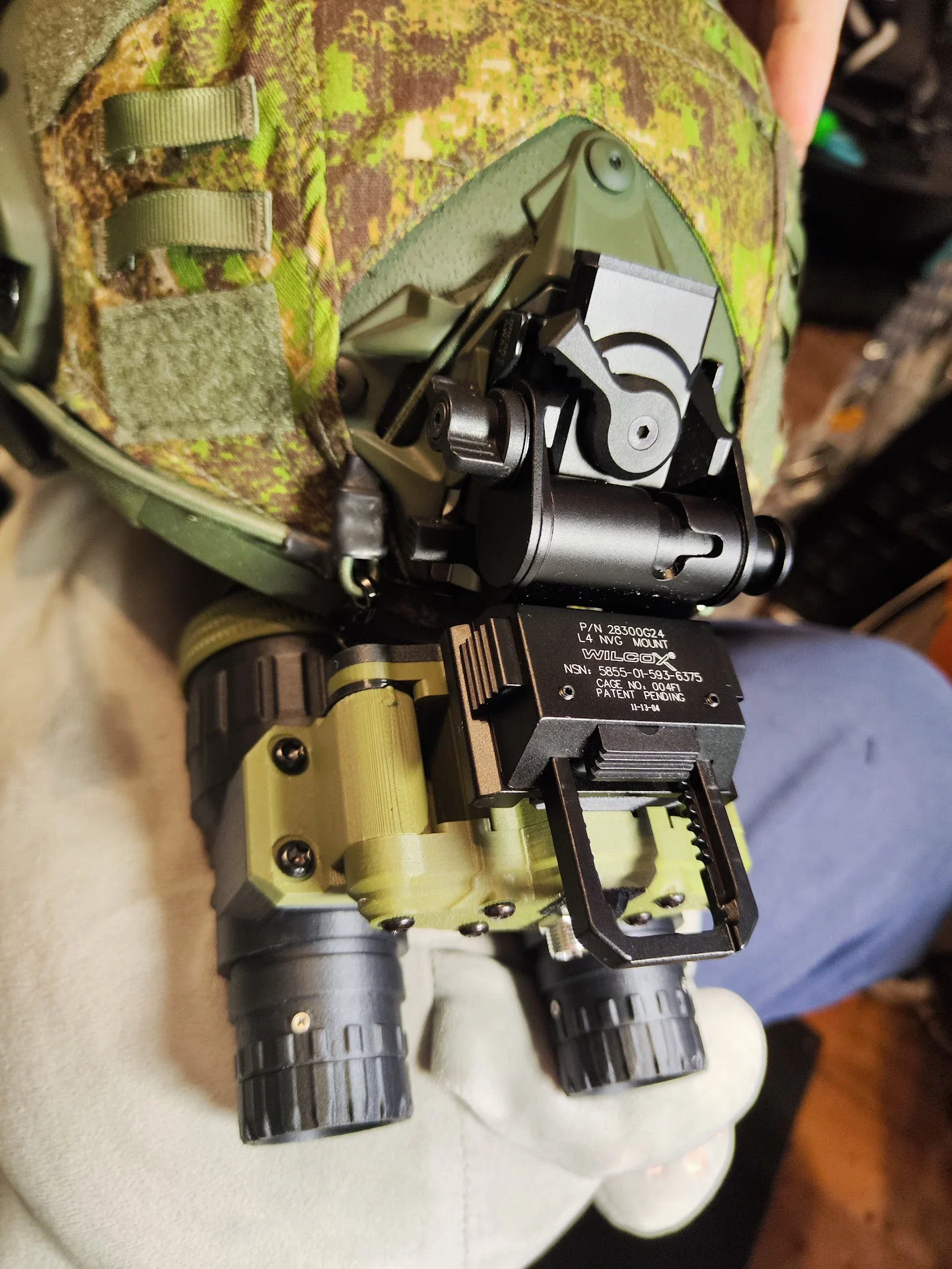

Dù là gắn mũ hay cầm tay, PVS 840 đều sử dụng giải pháp cấp nguồn ngoài thông minh cho cả hai trường hợp. Khi gắn mũ, nó dùng một bộ pin đặt ở phía sau đóng vai trò như đối trọng.

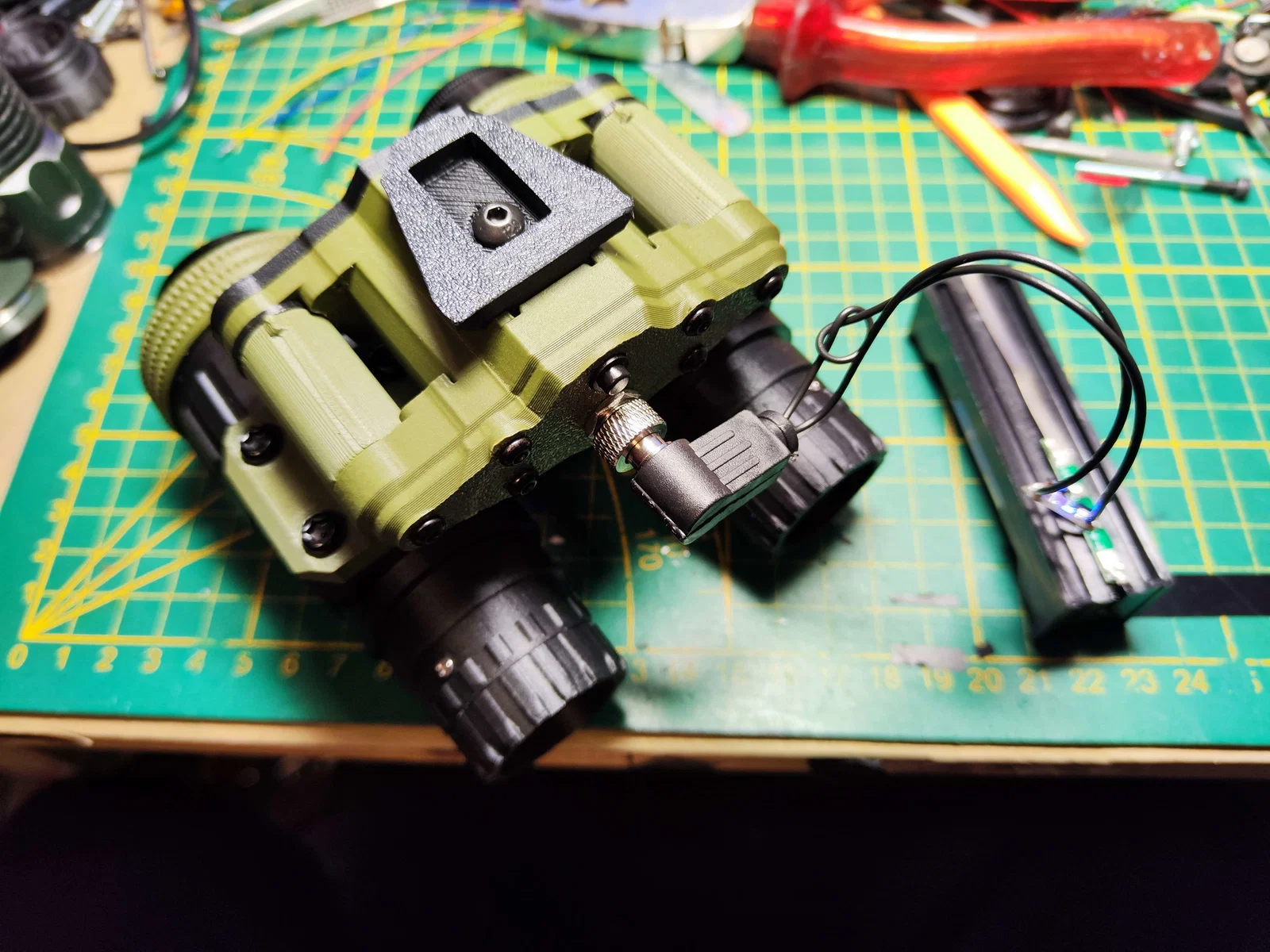

Khi cầm tay, nó sử dụng một viên pin 18650 đặt giữa hai ống kính, tận dụng không gian trống vốn không được sử dụng để tạo nên thiết kế mỏng nhẹ.
PROLOG:
Quá trình lắp ráp chiếc này quả thật là một cơn ác mộng để căn chỉnh, và khi đã xong thì có lẽ nó chỉ phù hợp với mỗi cá nhân bạn nếu có cùng khoảng cách đồng tử (IPD). Màn hình V770 cũng chẳng giúp ích gì vì rất khó thiết lập độ sáng đồng nhất, không có tài liệu hướng dẫn cho 4 nút phía sau, thậm chí không có ký hiệu gì cả. Chúng cũng hay tự reset cài đặt, khiến độ sáng và độ tương phản bị lệch sau khi bật PVS 840 lên. Việc căn chỉnh màn hình, ống kính, chuẩn trực (collimation) và lấy nét camera nhiệt lẫn màn hình V770 sẽ là một vũ điệu của sự nản lòng. Khi xong xuôi, chắc bạn sẽ chẳng bao giờ muốn đụng vào núm xoay, vòng lấy nét hay cài đặt nào nữa... nhưng một khi đã thành công thì cảm giác sở hữu tầm nhìn nhiệt lập thể thực thụ thật sự rất tuyệt vời... dù vậy, bạn đã được cảnh báo trước rồi đấy!!
Tham gia Discord PVS420 để cập nhật quá trình phát triển PVS840 và nhiều thứ khác.
Danh sách linh kiện:
Một vài liên kết dưới đây là liên kết tiếp thị (affiliate). Nó không tốn thêm chi phí cho bạn nhưng giúp hỗ trợ dự án và phát triển liên tục. Điều này cho phép tôi bù đắp một phần chi phí nhỏ trong khi vẫn cung cấp mọi thứ miễn phí.
(Nội dung danh sách linh kiện giữ nguyên theo link gốc)
CẬP NHẬT WIP:
24.03.2025: Tôi gặp vài vấn đề với camera song song khiến hình ảnh không khớp do lỗi "chuẩn trực". Thật may là tôi đã xử lý bằng cách chỉnh góc camera hướng ra ngoài theo phương ngang. Tôi đã thêm thấu kính giả 3° và 4°, tôi chọn 4°. Quang học thật sự rất phức tạp!

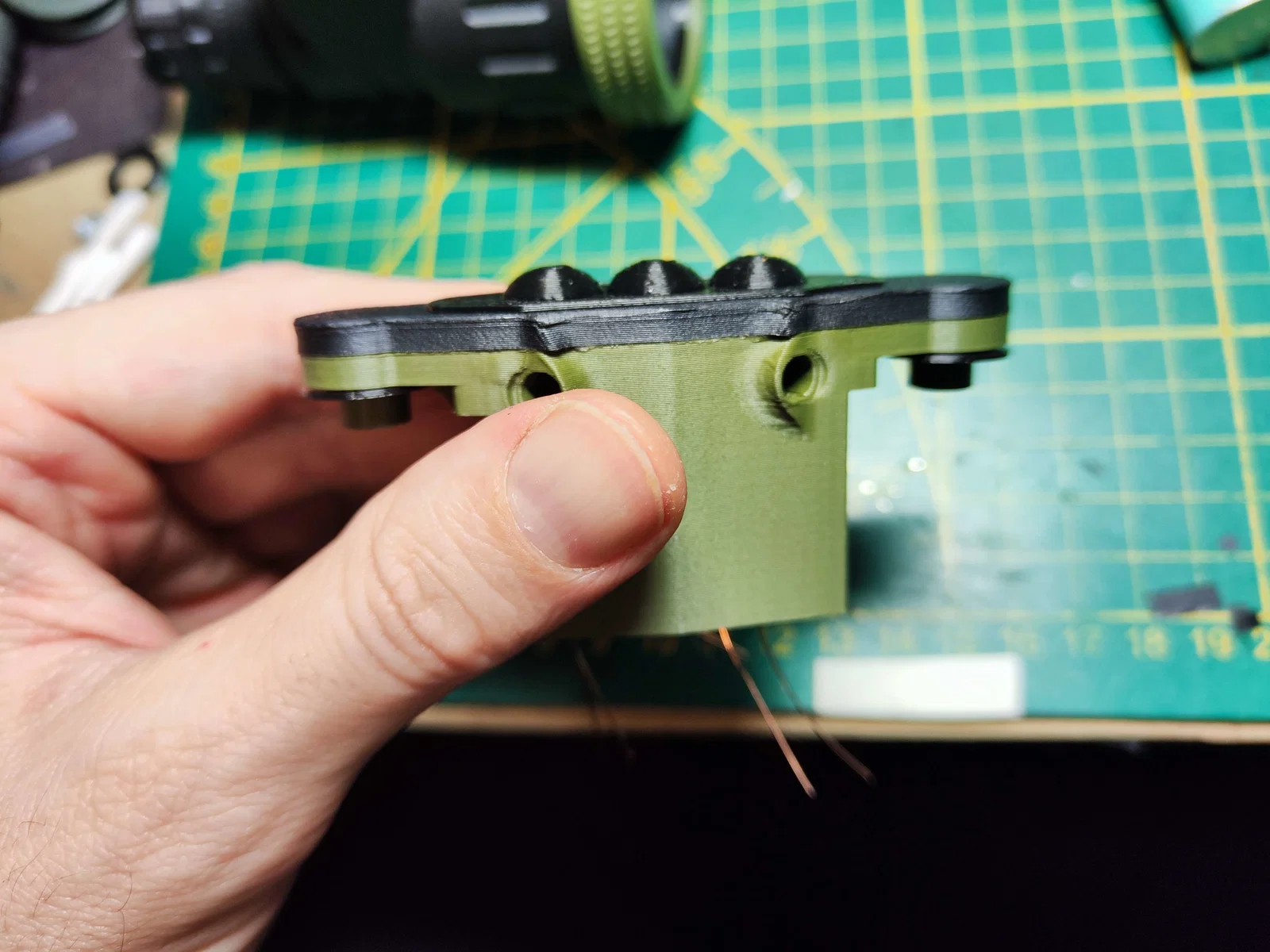

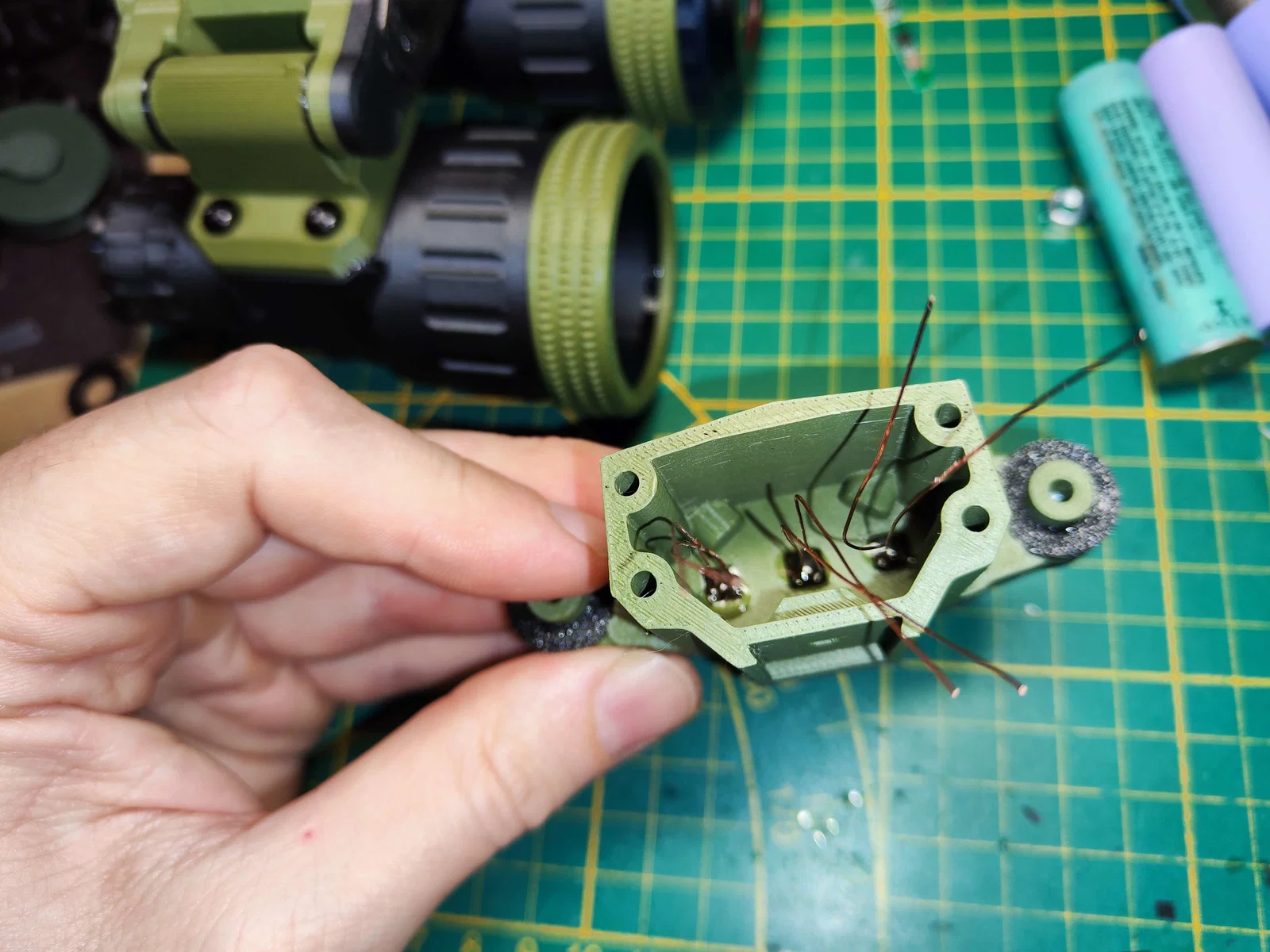

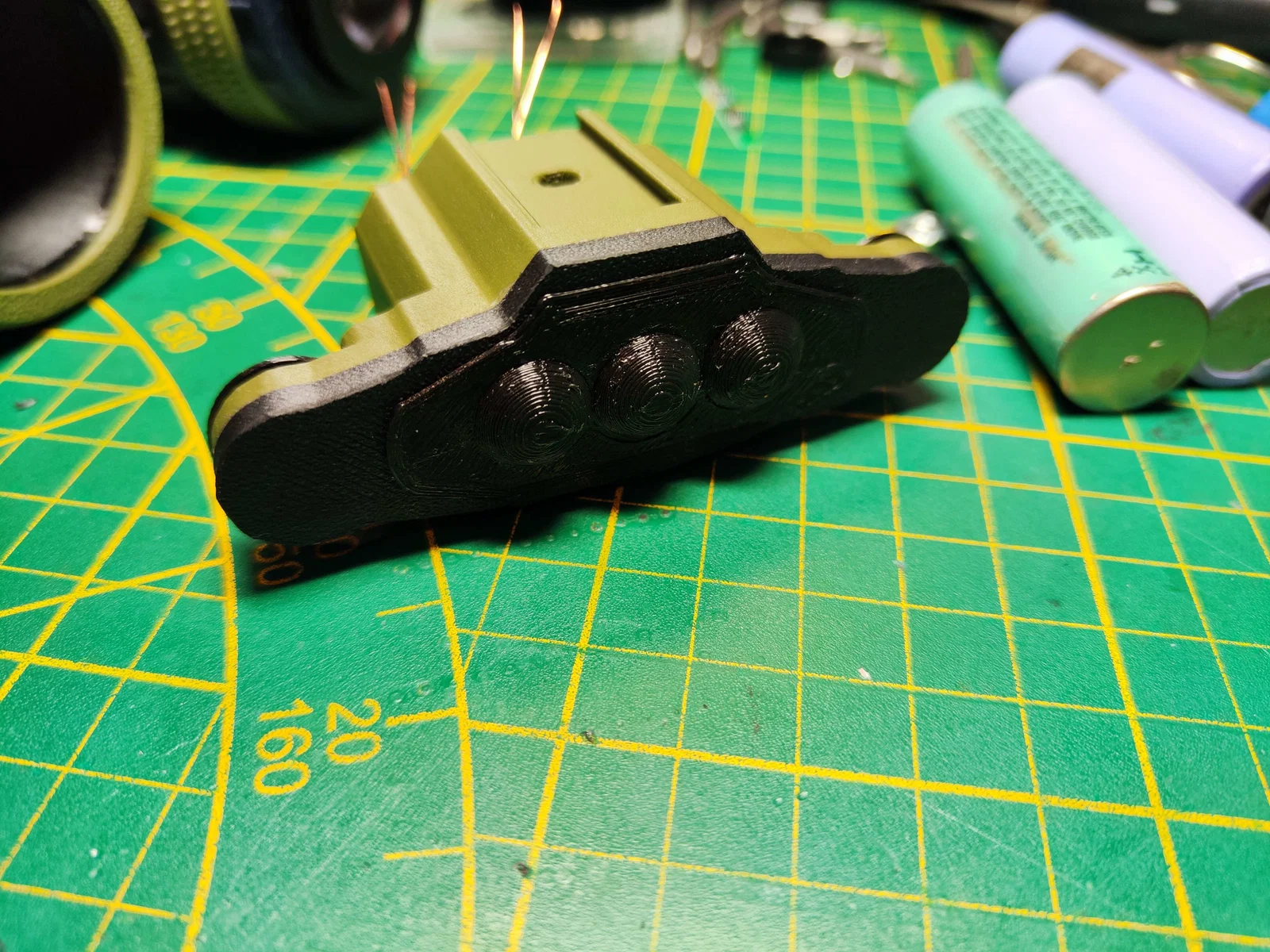

26.03.2025: Đang làm bộ pin 18650 đơn cho bản cầm tay, không tốn diện tích vì đặt giữa hai ống binocular.
28.03.2025: Một viên pin 18650 3500mAh trụ được 3 tiếng 38 phút, tin vui đấy chứ.
