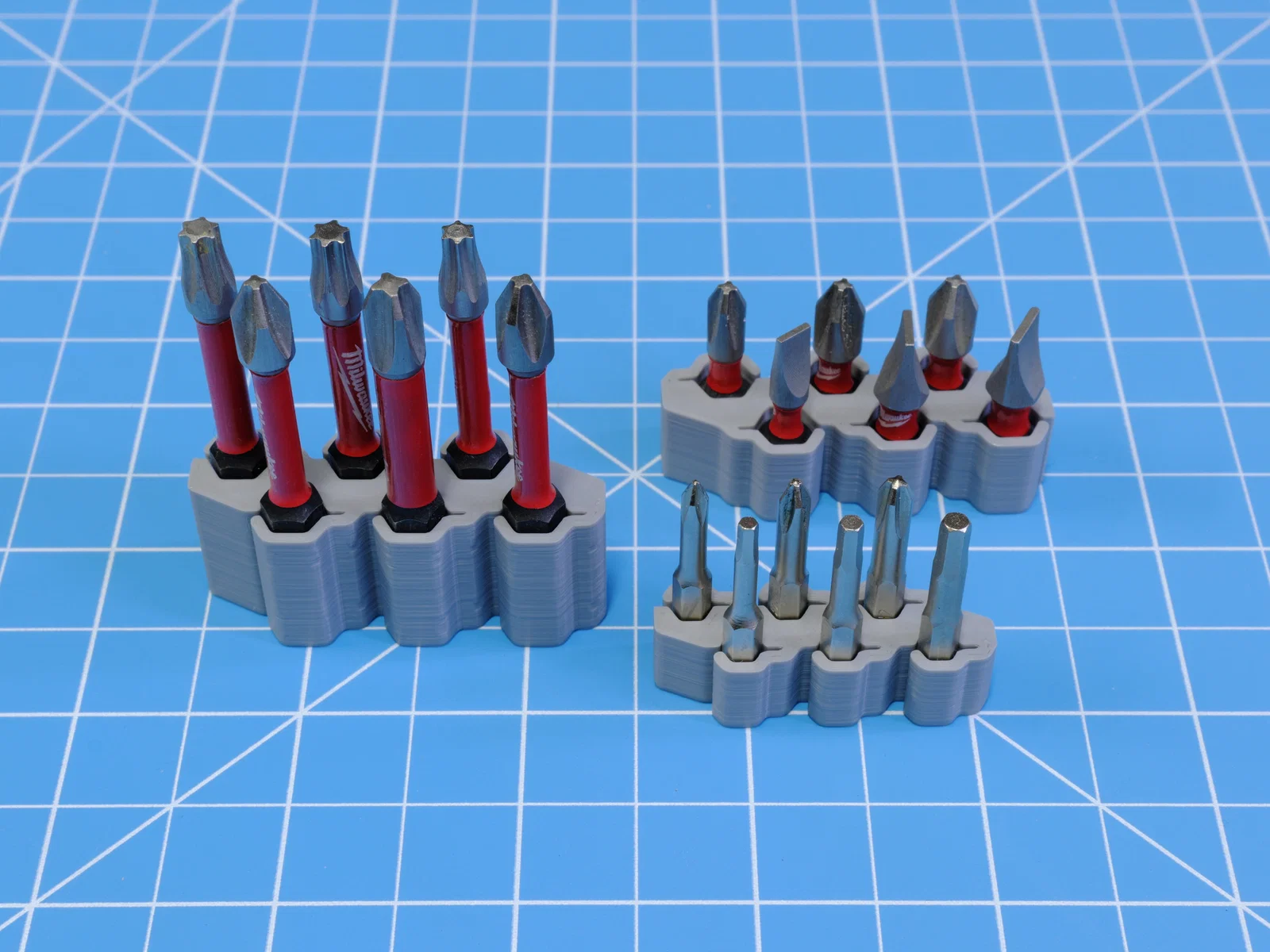

Hộp Đựng Đầu Bit Lục Giác Hai Hàng (1/4 inch, 4 mm, REV2)

Thiết kế của mình sử dụng bản lề linh hoạt, kích thước nhỏ gọn để kẹp chặt các đầu bit lục giác vào vị trí. Những loại sợi nhựa có độ đàn hồi tốt sẽ cho kết quả tối ưu nhất, vì vậy PLA thông thường có thể sẽ hơi khó sử dụng. Các loại nhựa PLA biến tính (như PLA Pro của Polymaker) có độ dẻo cao hơn có thể hoạt động tốt hơn, nhưng mình đã thử nghiệm thành công nhất với PETG và ABS. Bạn có thể tìm thấy sẵn file stl để in cho hai loại kích thước bit:

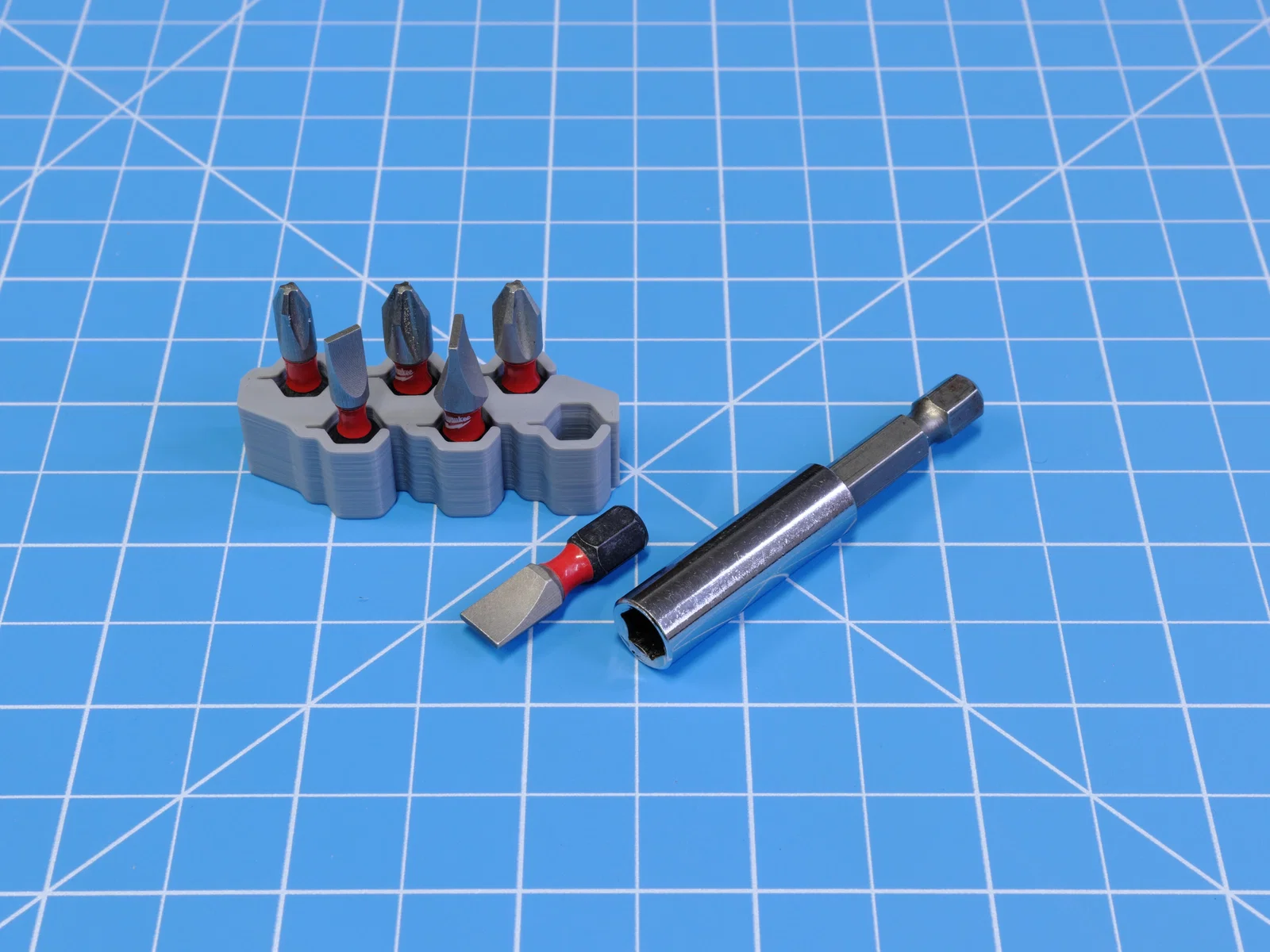

• ¼ inch (6,35 mm) - kích thước phổ biến nhất dùng hàng ngày

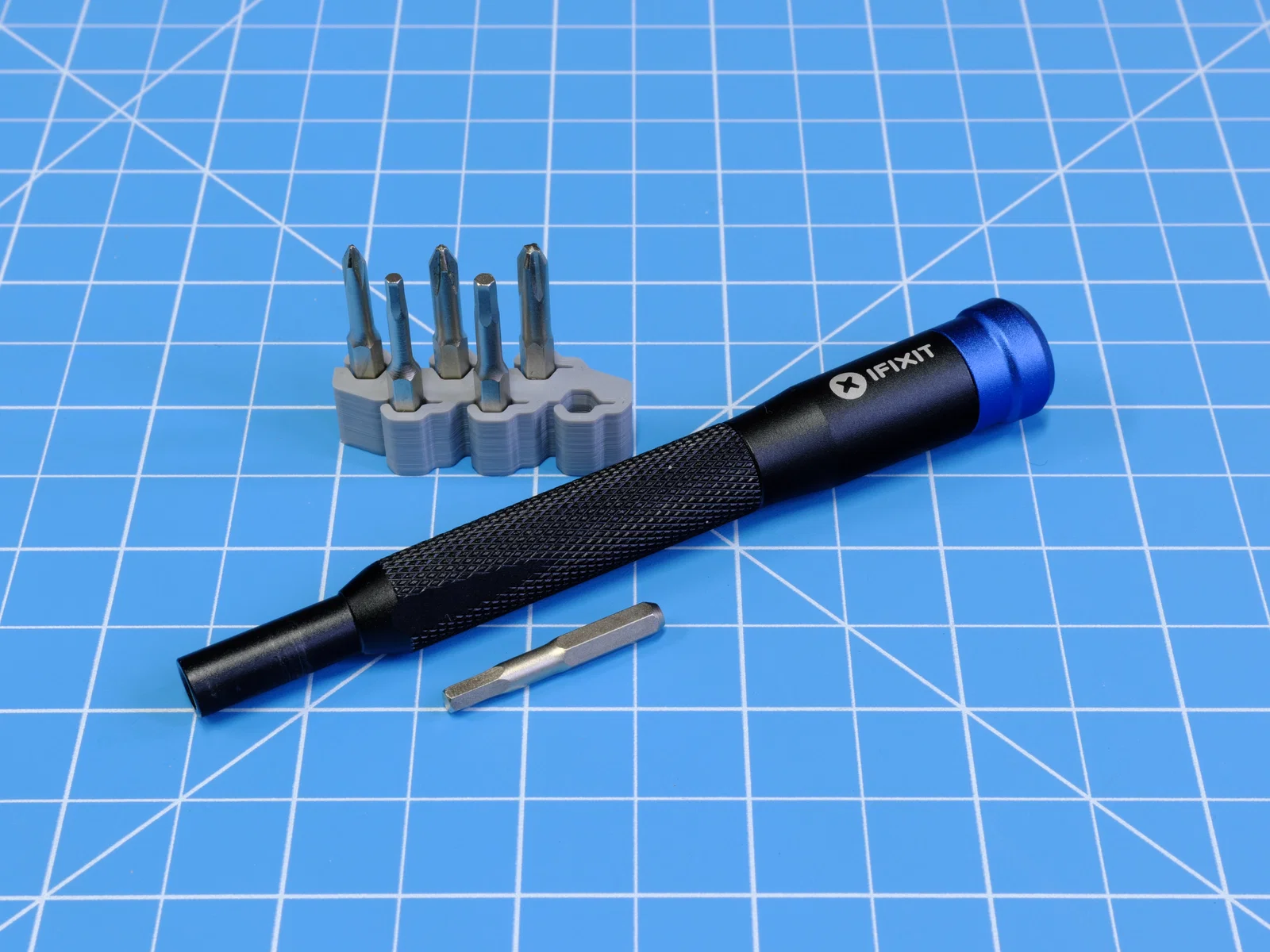

• 4 mm - sử dụng cho các loại tua vít chính xác như iFixit

Bản cập nhật Revision 2

Mình đã cải tiến mô hình tham số cho Fusion360. Bạn sẽ không cần phải thực hiện lại bất kỳ thao tác nào trong timeline! Mình đã điều chỉnh vị trí hàng thứ hai để việc rút các đầu bit ra dễ dàng hơn một chút. Mình cũng đã bổ sung thêm các mẫu cho đầu bit lục giác 4 mm.

Điều chỉnh độ khít

Bạn có thể tinh chỉnh độ khít bằng cách thay đổi tỷ lệ X và Y trong phần mềm slicer. Hãy in thử nghiệm và tra cứu hệ số tỷ lệ trong các bảng dưới đây. Bạn cũng có thể tạo ra hộp đựng bit cao hơn bằng cách thay đổi tỷ lệ Z.

Đầu bit lục giác chuẩn 1/4 inch

Kích thước thử nghiệm?

Tỷ lệ XY (%)

-0,15 97,66 -0,10 98,44 -0,05 99,22 +0,05 100,78 +0,10 101,56 +0,15 102,34

Đầu bit chính xác 4 mm

Kích thước thử nghiệm?

Tỷ lệ XY (%)

-0,15 96,41 -0,10 97,59 -0,05 98,80 +0,05 101,20 +0,10 102,41 +0,15 103,59

Mô hình 3D

Bạn cũng có thể tự thiết kế một hộp đựng bit tùy chỉnh hoàn toàn với file tham số f360.

Cảm ơn bạn đã ghé thăm và chúc bạn thực hiện thành công!

Cập nhật lớn: Đã xuất bản bản Revision 2 với CAD cải tiến. Thêm bộ giữ bit 4 mm.

Cập nhật nhỏ: Đã cập nhật mẫu in thử nghiệm độ chính xác với nhãn rõ ràng hơn.
