Bộ khung (Cage) / Ray gắn cho BTech UV-25X4

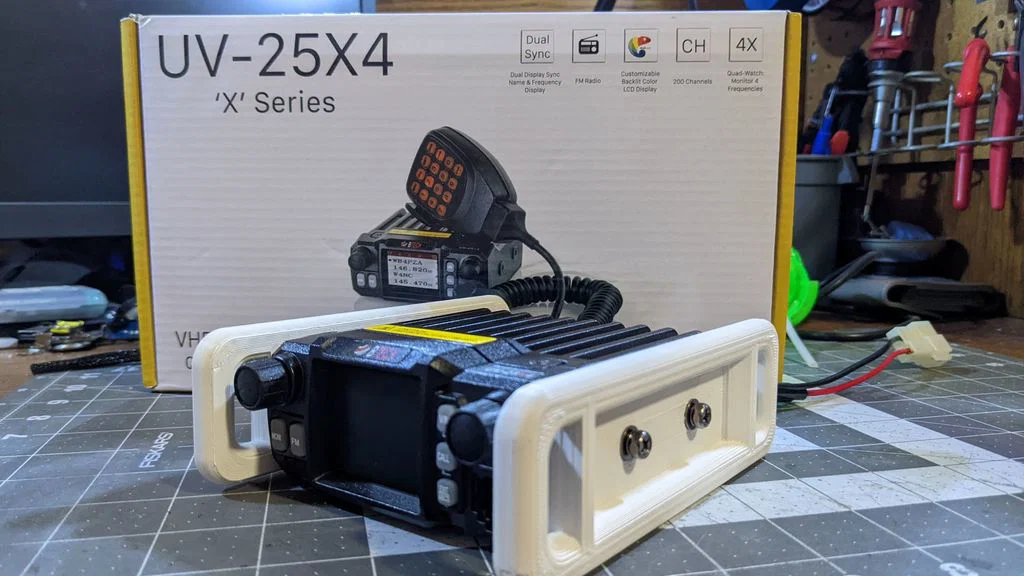

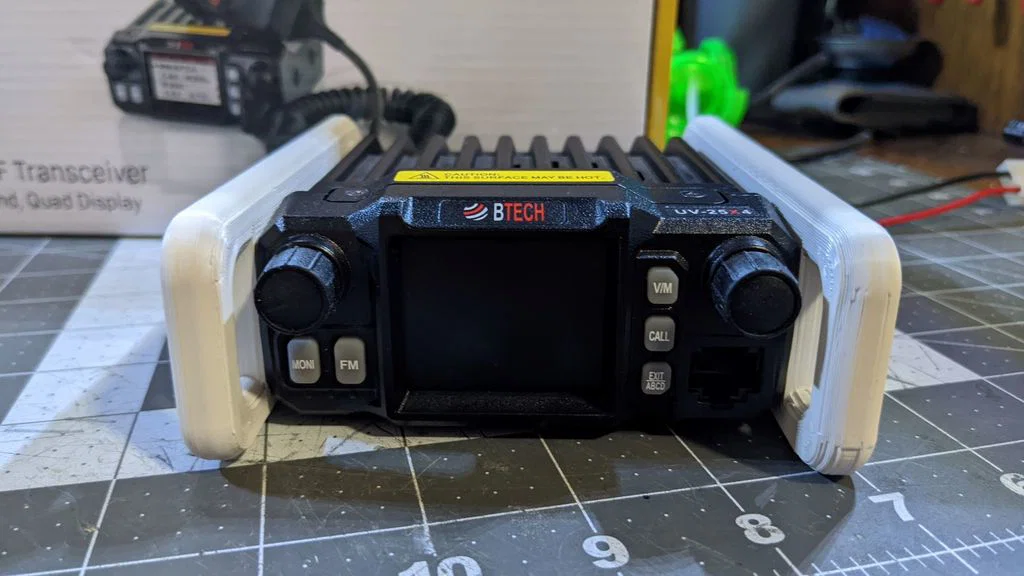

Đây là bộ khung (cage) và ray gắn cho máy bộ đàm BTech (BaoFeng Tech) UV-25x4. Nó có thể sẽ vừa với các dòng QYT KT-7900D, Radioditty QB25 Pro và các dòng máy tương tự khác.

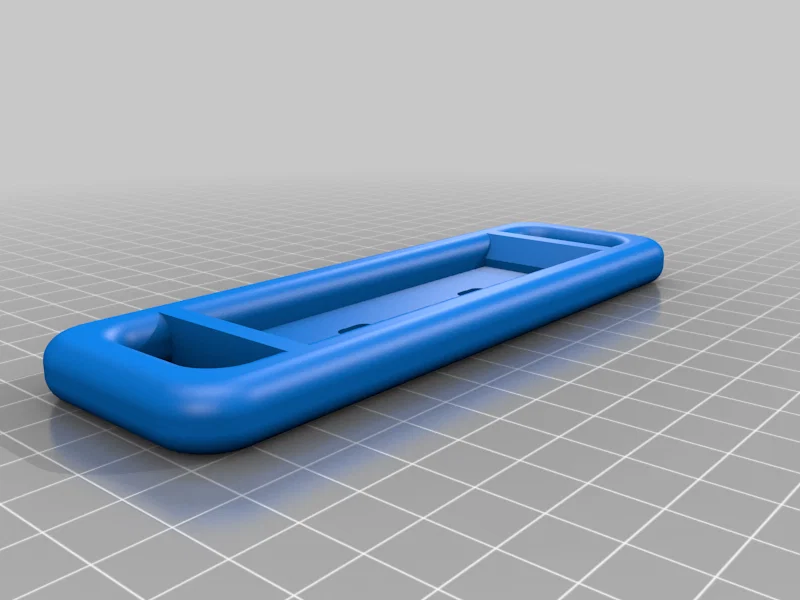

Hai bên khung gần như giống hệt nhau, nên bạn chỉ cần in hai cái rồi dùng ốc vít và long đền đen đi kèm theo máy để gắn vào là được.

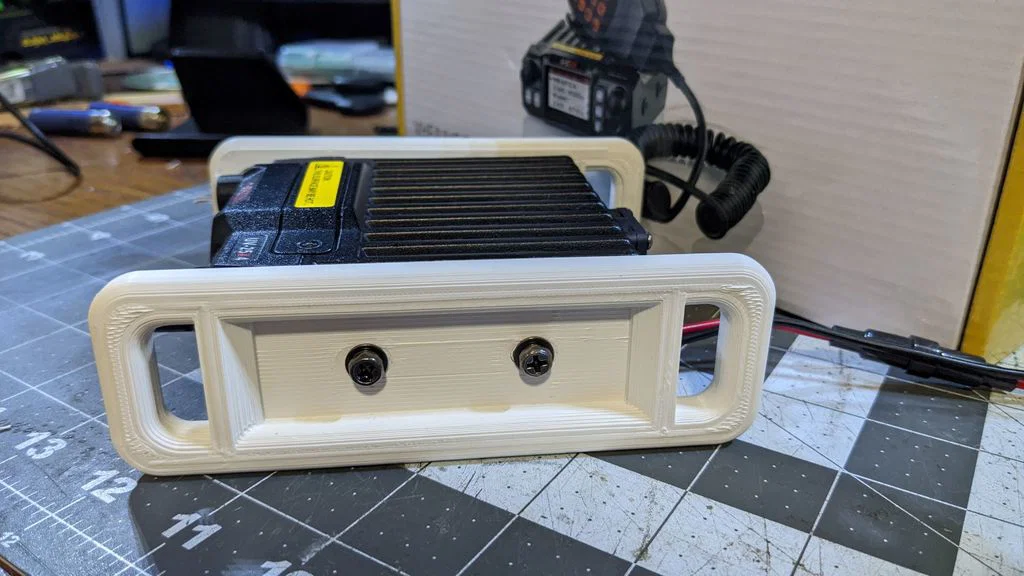

Mình đã thiết kế các lỗ dạng rãnh trượt (slotted), vì các gờ đúc và lỗ vít ở hai bên hông máy của mình không hoàn toàn đều nhau. Đây là điều dễ hiểu đối với các dòng máy bộ đàm giá rẻ.

Mình có tải lên các file FreeCAD nếu anh em nào muốn remix lại nhé!

Ủng hộ mình một ly cà phê nếu bạn thích nhé! - https://paypal.me/RobinAltoft

Hướng dẫn in

Hãng máy in:

LulzBot

Máy in:

Mini 2

Raft:

Không bắt buộc

Support:

Có

Infill:

30% trở lên

Ghi chú:

Chỉ cần thêm support ở phần dưới các lỗ vít. Mình dùng nhựa ASA để có thể để máy trong xe hơi nóng mà không lo bị biến dạng như khi dùng PLA. Mình khuyên bạn nên dùng ASA, ABS, PC hoặc bất kỳ loại nhựa nào bền và chịu nhiệt tốt.
