Giá đỡ đèn LED cho Flashforge Adventurer 5 M (AD5M) – Lắp nhanh, có nam châm

Giá đỡ đèn LED tùy chỉnh cho AD5M (bản Non-Pro)

Tôi đã thiết kế giá đỡ đèn LED này như một giải pháp thay thế tiết kiệm chi phí cho phụ kiện gốc của dòng AD5M bản thường. Món đồ này dành cho những anh em thích tận dụng linh kiện sẵn có từ các dự án trước.

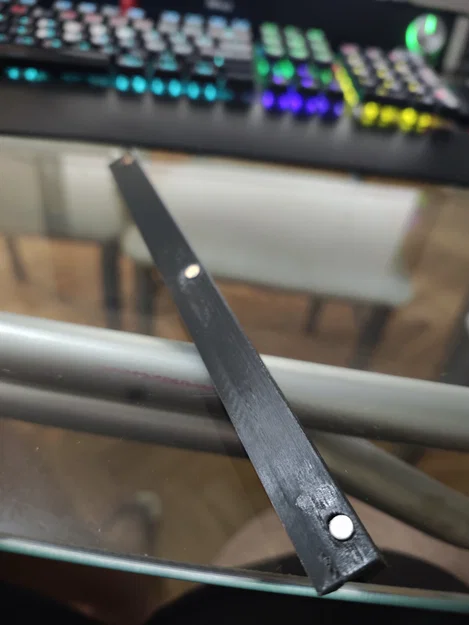

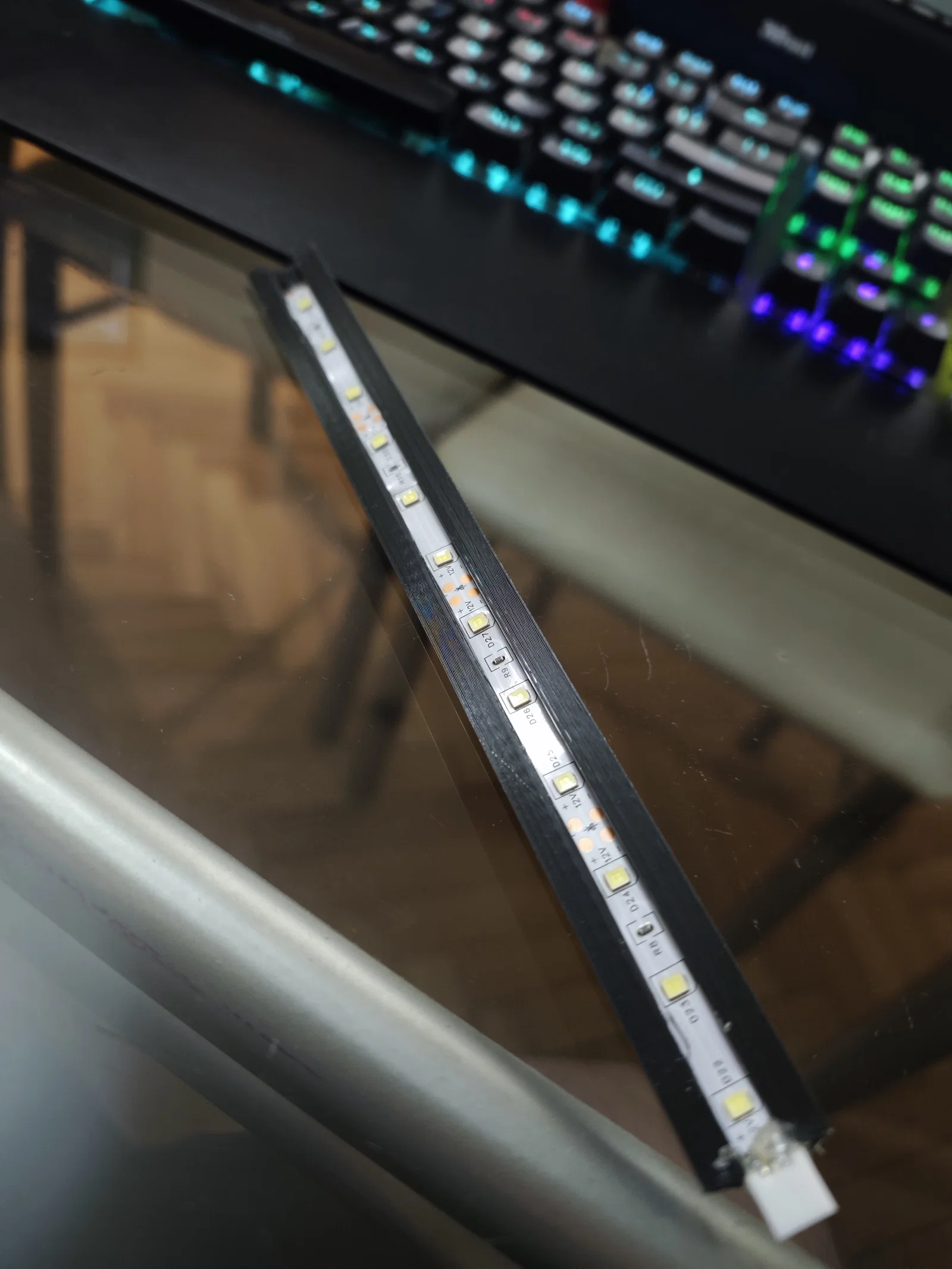

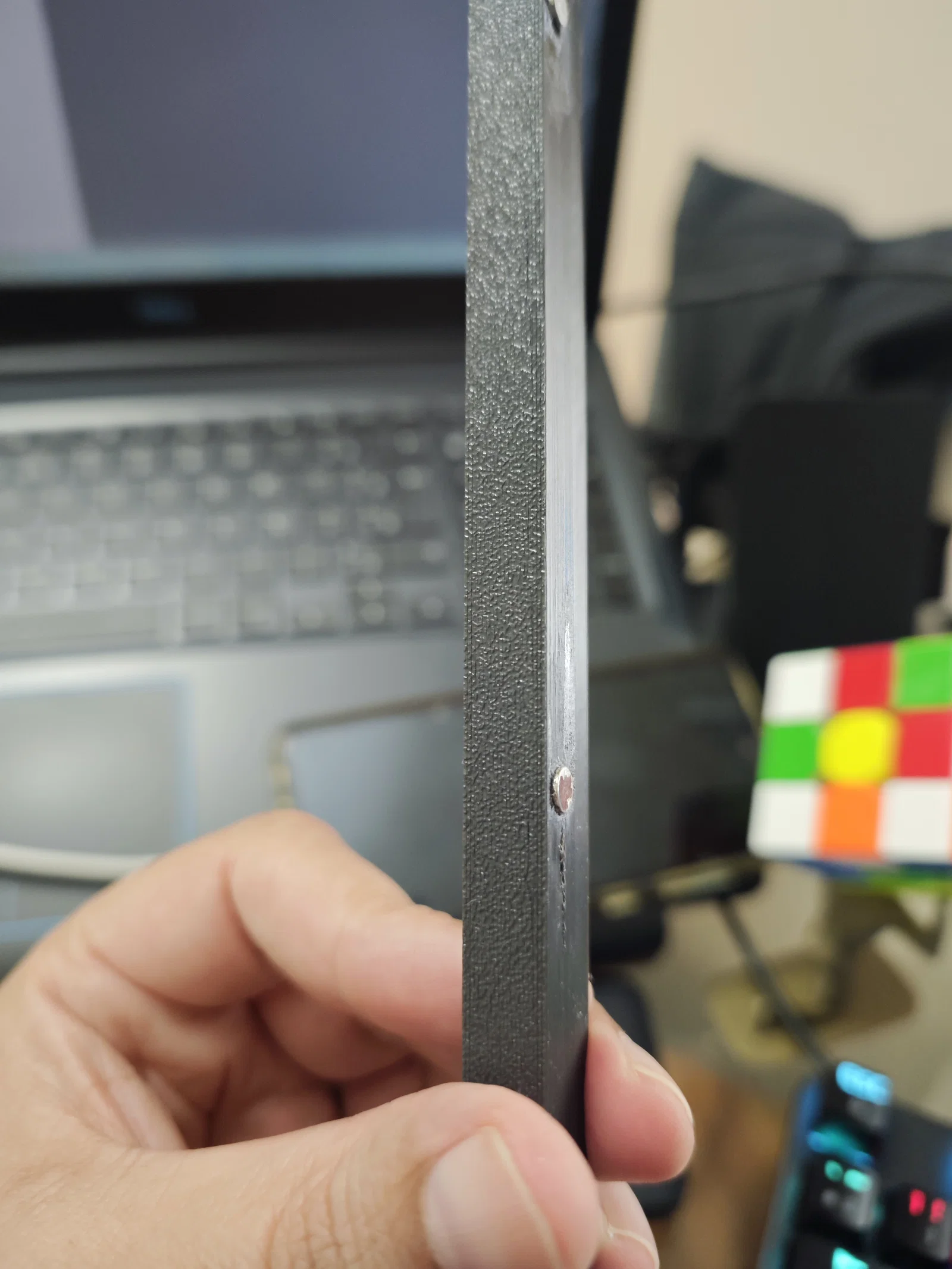

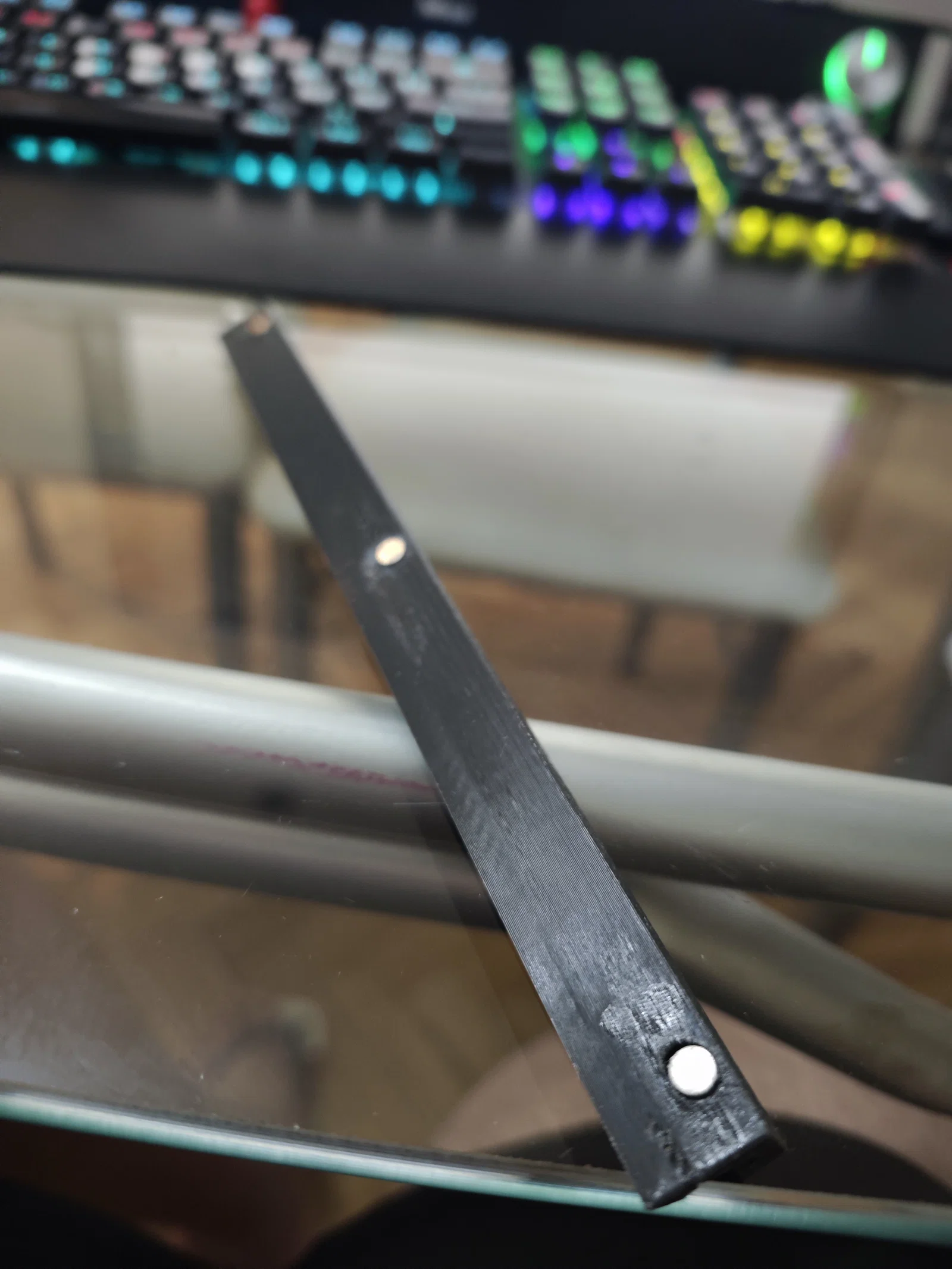

Tôi có dư vài linh kiện nhưng lại không có sẵn đèn LED 24V. Giá đỡ này được thiết kế để gắn vừa khít dải đèn LED 7mm mà không cần dùng đến keo dán. Ở mặt sau, tôi có thiết kế 3 khe để dán nam châm kích thước 5x2mm, độ hít đủ mạnh để giữ giá đỡ chắc chắn ngay cả khi máy chạy ở tốc độ cao.

Hướng dẫn in In linh kiện theo chiều như trong file 3MF, nhớ bật hỗ trợ (supports). Tôi dùng layer height 0.2mm với profile tiêu chuẩn của AD5M. Tôi in bằng nhựa PETG, nhưng dùng PLA cũng hoàn toàn ổn vì đèn LED không tỏa quá nhiều nhiệt.

Mẹo lắp đặt Để cấp nguồn, tôi dùng một mạch hạ áp (buck converter) gắn trên giá đỡ rất tiện của bạn Doug @design8studio: 👉 Mô hình giá đỡ LED của Doug trên Printables

Nếu bạn cần mua mạch hạ áp, bạn có thể tham khảo link Amazon của Doug: 👉 Mua mạch Buck Converter

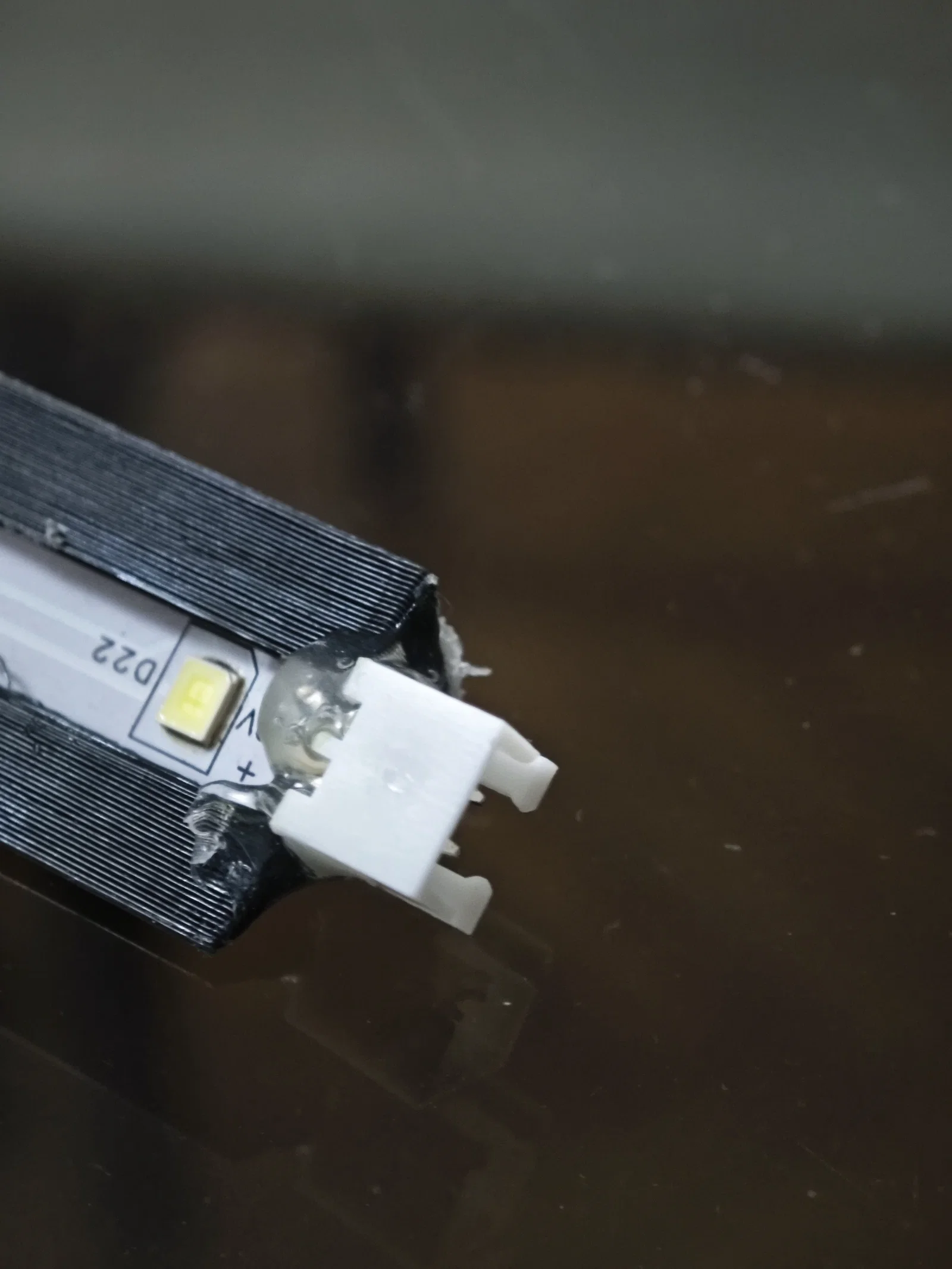

Tôi lắp thêm một đầu nối JST 2.54 ở một bên giá đỡ và luồn dây qua lỗ hổng ở cạnh máy in để nhìn cho gọn gàng.

Nếu anh em có thắc mắc gì cứ để lại bình luận nhé—tôi rất sẵn lòng hỗ trợ!

Hình ảnh tham khảo
