Ngàm gắn động cơ Double Shear cho Voron Switchwire

Voron Switchwire Double Shear Motor Mount

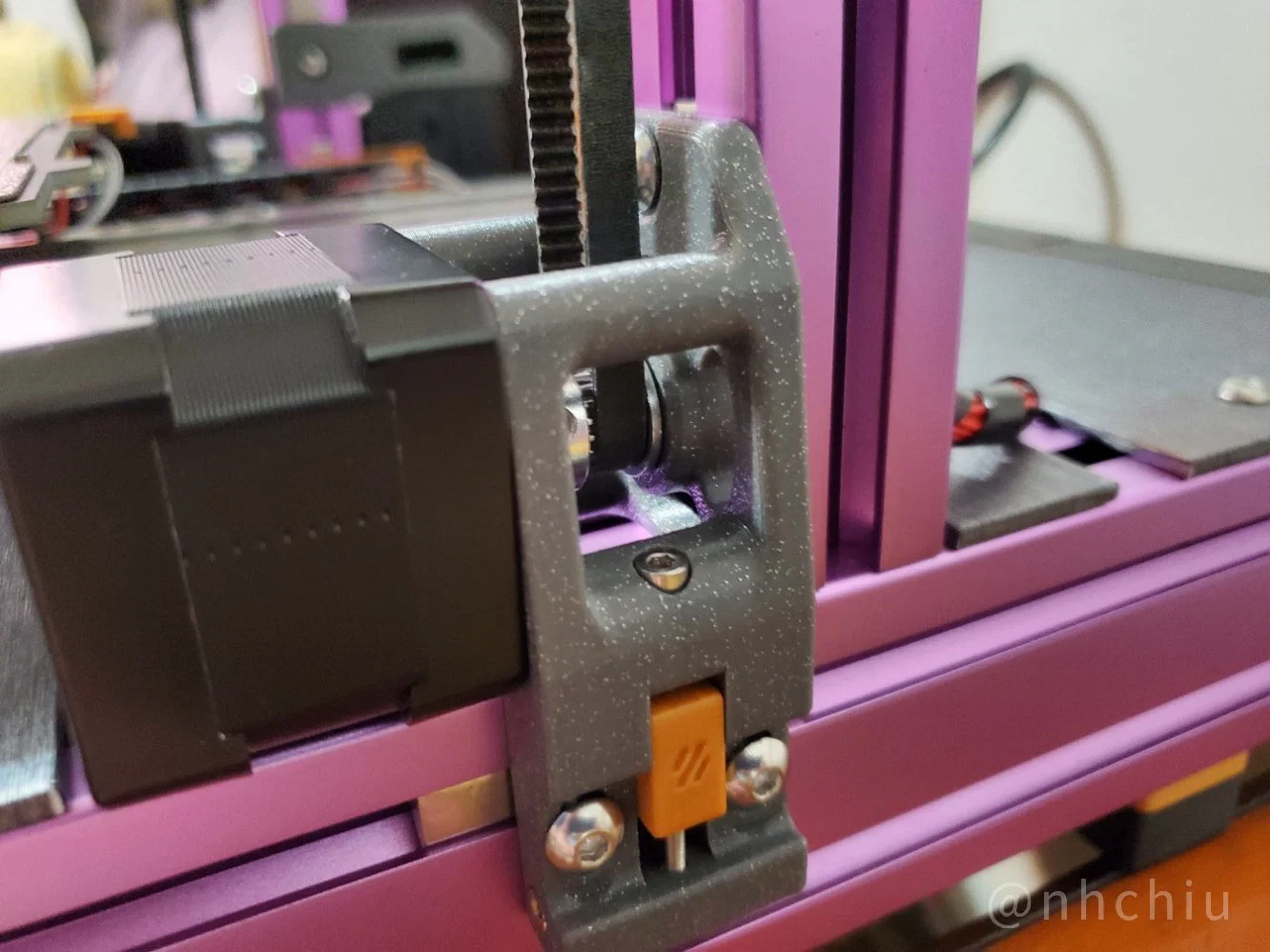

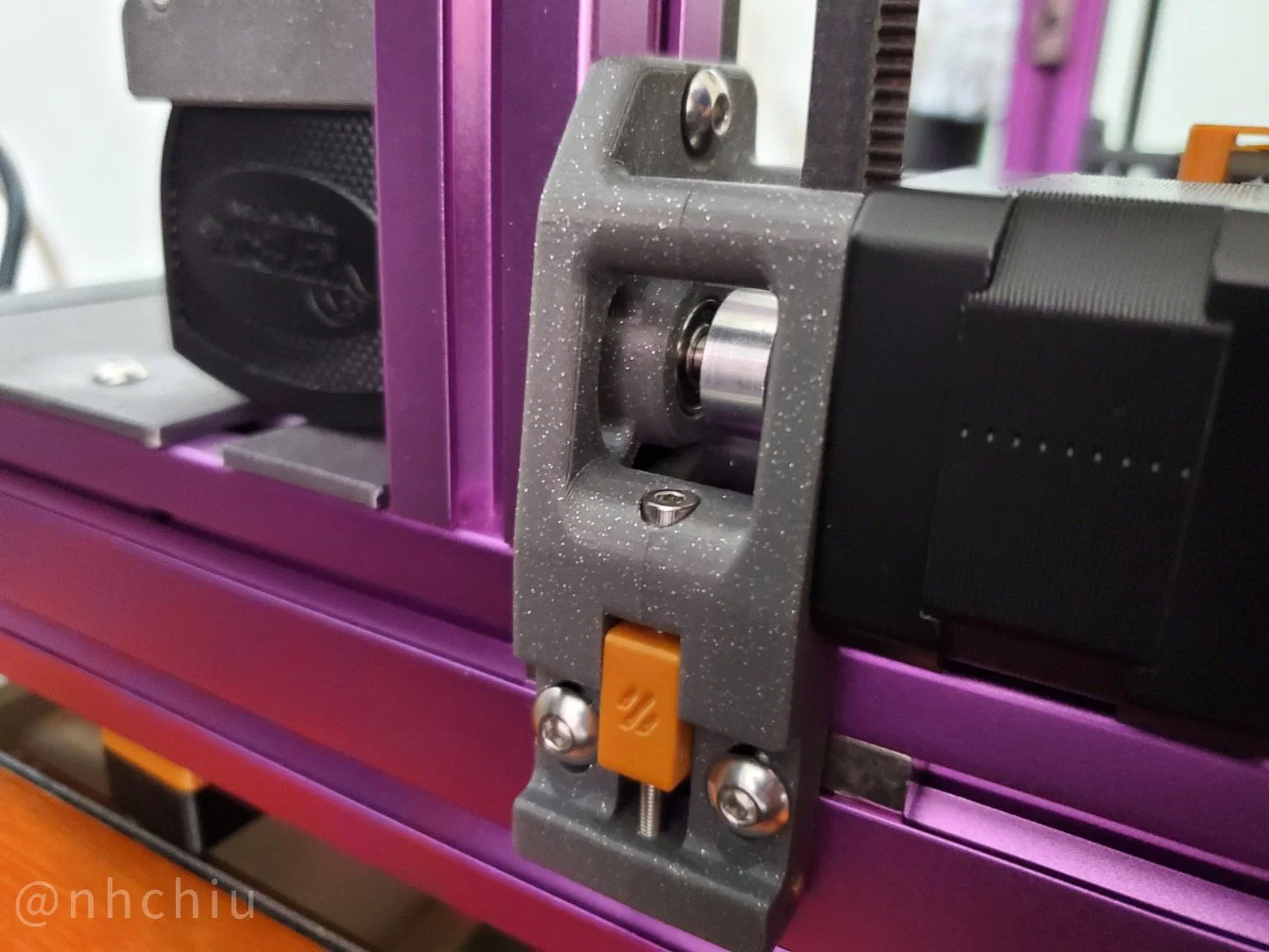

Bản mod này bổ sung thêm một vòng bi vào ngàm gắn động cơ (motor mount) để đỡ đầu còn lại của trục động cơ. Việc này giúp giảm lực uốn lên trục do sức căng của dây đai (timing belt). Theo lý thuyết, nó giúp động cơ vận hành êm ái hơn dưới áp lực căng dây cao và có khả năng kéo dài tuổi thọ cho động cơ.

Nếu bạn định dùng tấm ốp hông zin (stock side panels), vui lòng xem qua bản remix của để tránh bị cấn!

Tất cả kích thước được thiết kế để vừa với động cơ Switchwire nguyên bản (trục dài 24mm). Nếu động cơ của bạn có trục dài hoặc ngắn hơn, vui lòng kiểm tra độ tương thích trước khi lắp đặt.

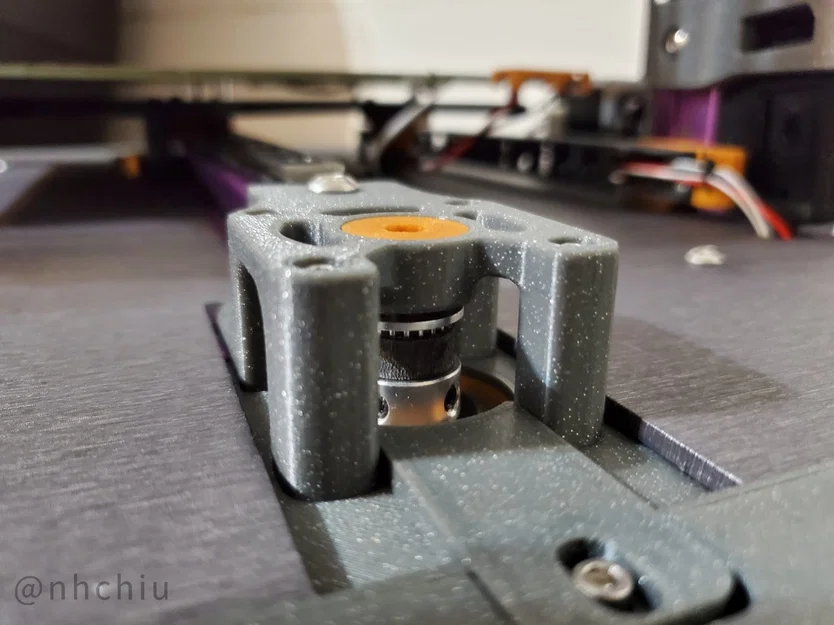

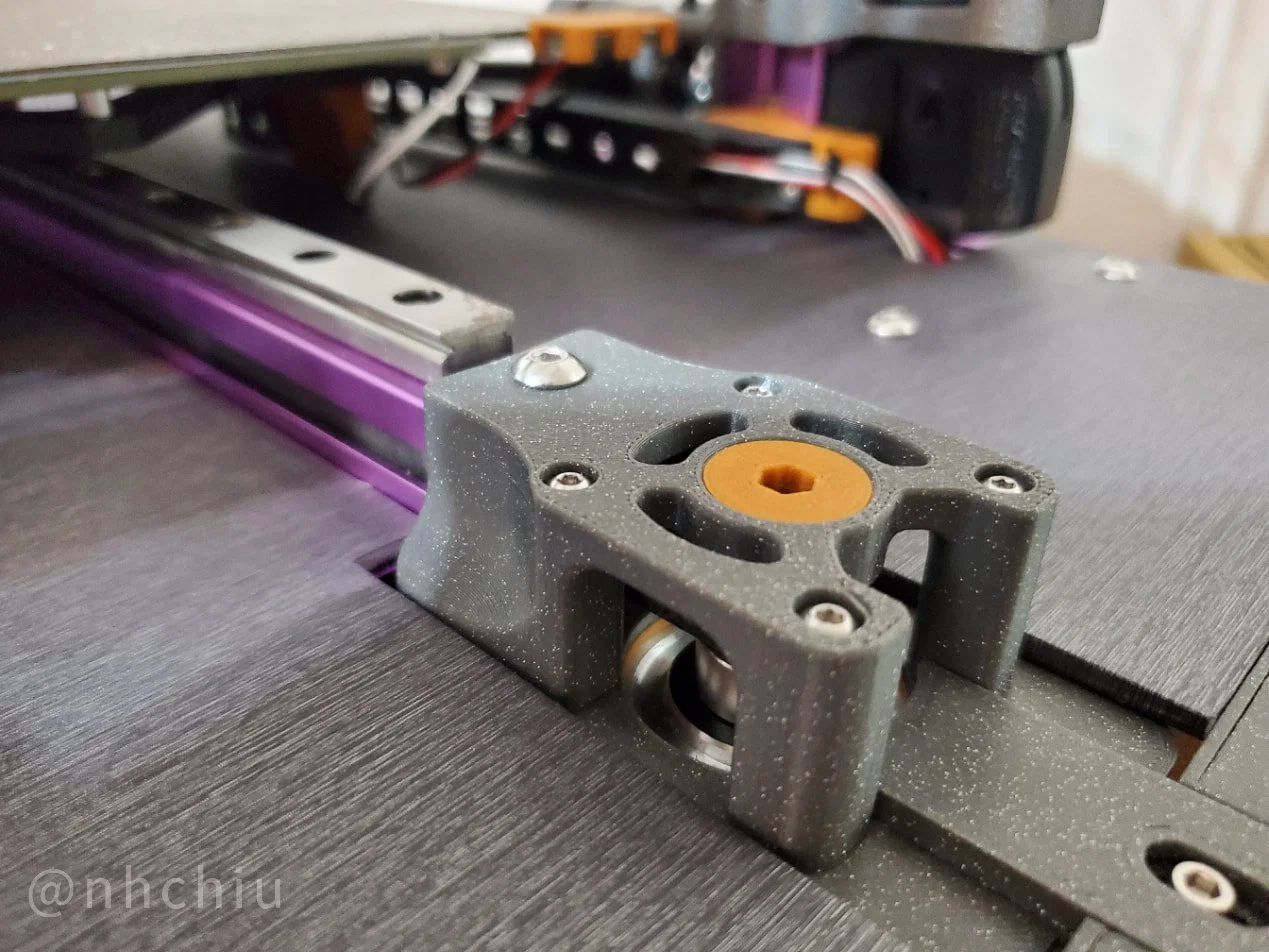

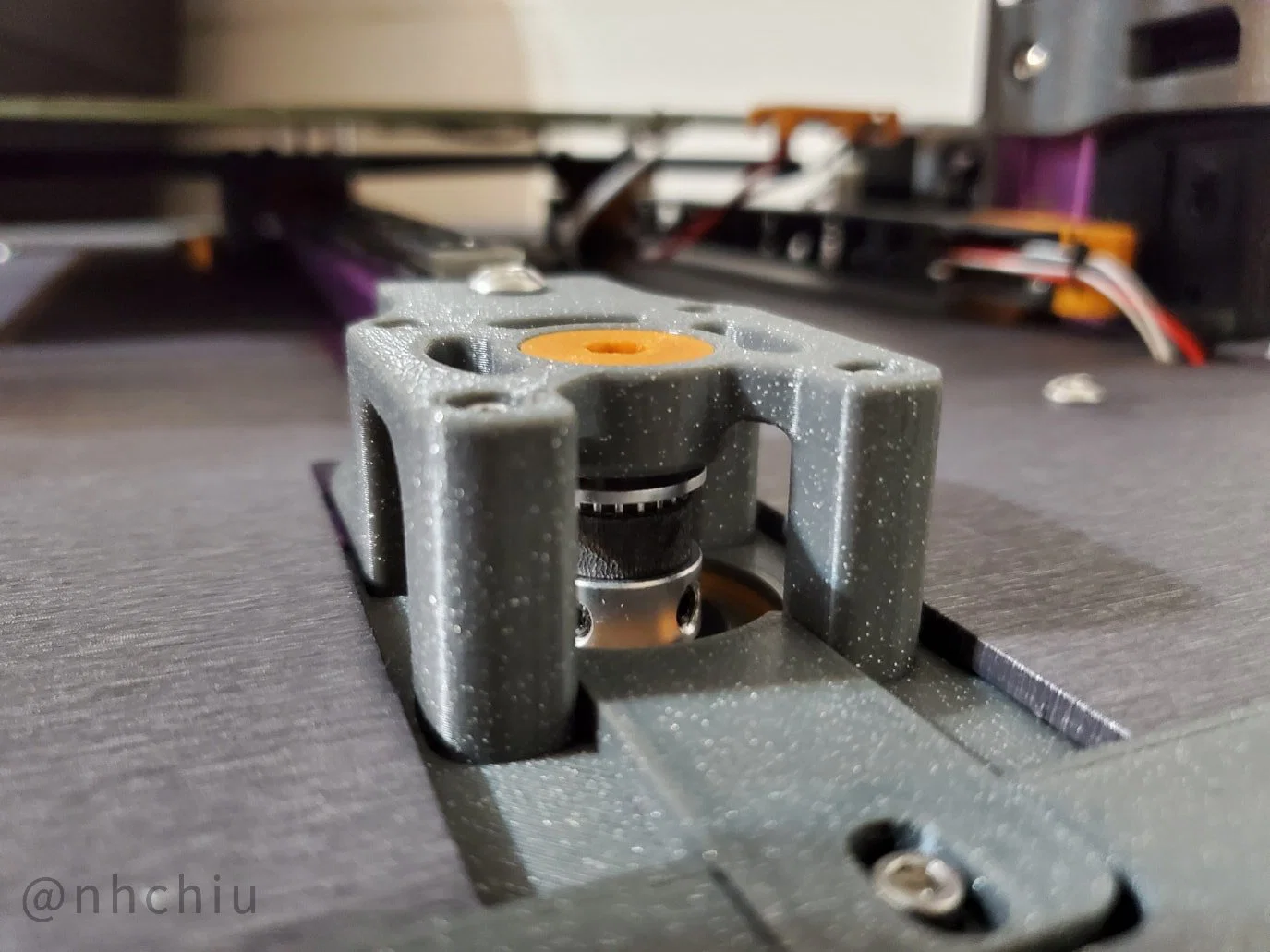

Với chiều dài trục động cơ mặc định, trục không thể xuyên qua toàn bộ chiều cao của vòng bi trên ngàm X/Z. Tuy nhiên, nó vẫn hỗ trợ giữ phần đầu trục còn lại khá ổn định.

Nếu bạn thấy thiết kế này hữu ích, hãy cân nhắc ủng hộ công sức của mình qua các nền tảng sau. Cảm ơn bạn! ko-fi, PayPal

Tính năng

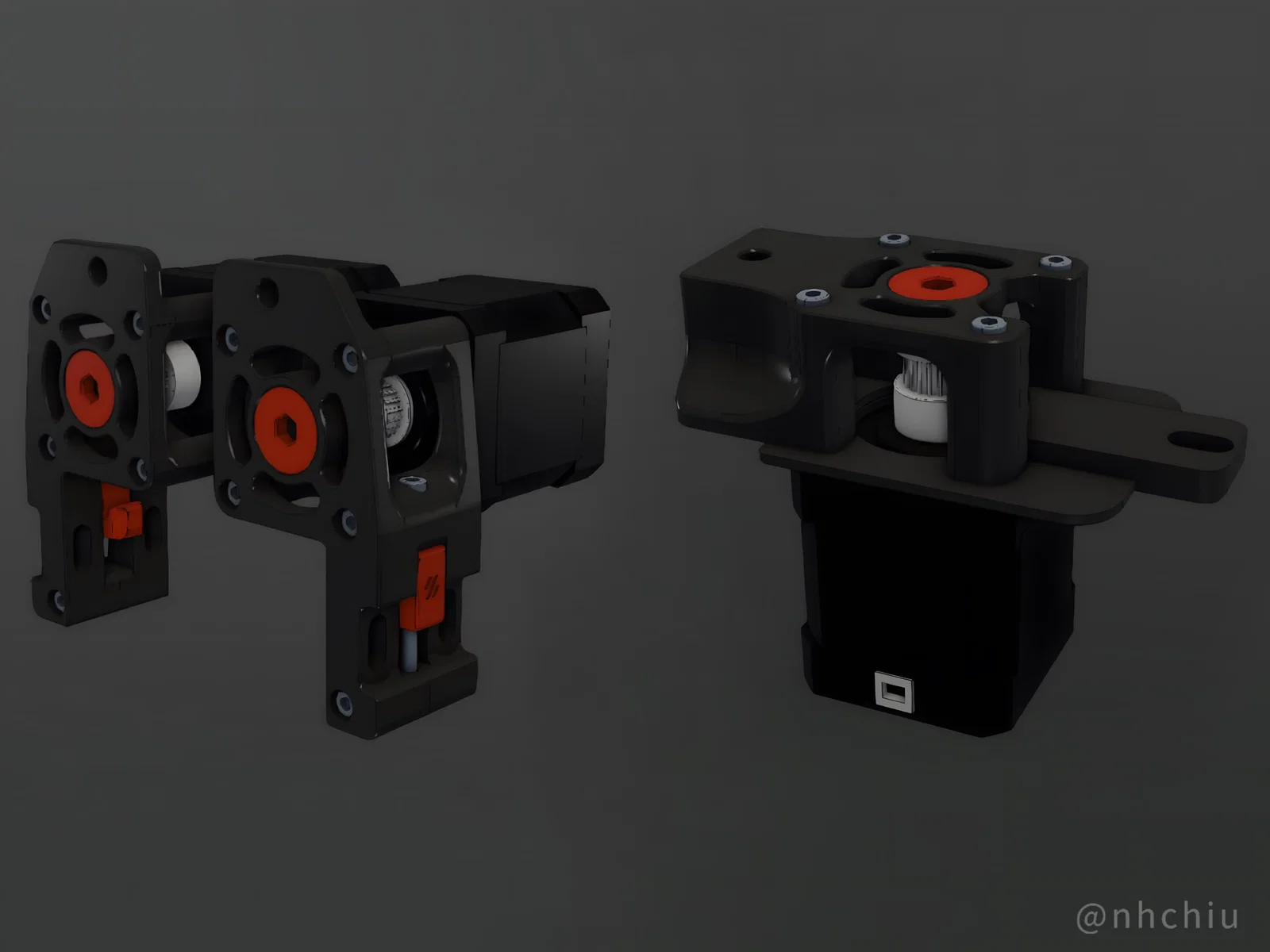

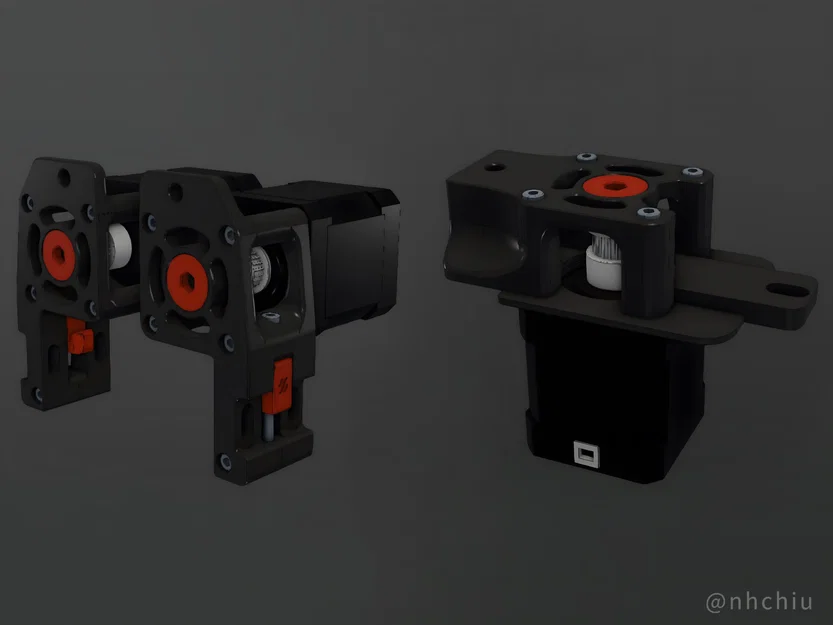

• Ngàm đỡ kép (Double shear mount).
• Bổ sung các chi tiết định vị giữa các phần ghép nối.
• Điều chỉnh một vài chi tiết trên ngàm XZ lấy cảm hứng từ SW More Robust XZ Belt Paths của yenda:
  • Thêm một ốc vít ở phía dưới. Hai nửa của ngàm động cơ thường có xu hướng hơi hở, nên ốc vít này giúp siết chặt chúng lại với nhau.
  • Thêm một lỗ bắt vít để cố định ngàm vào thanh nhôm định hình Z (trục đứng). Hãy cẩn thận khi sử dụng vít này. Đừng dùng nó để ép ngàm vào thanh nhôm. Hãy đảm bảo khung máy đã vuông vắn và ngàm đã được lắp đúng cách, sau đó mới lắp vít này nhẹ nhàng như một phần gia cố thêm.

Trích dẫn từ bản mod của yenda: Cộng đồng Voron nhận thấy rằng vít trên cùng dùng để gắn motor vào khung nhôm có thể gây vấn đề nếu khung không hoàn toàn vuông vắn. Vui lòng đảm bảo máy in của bạn đã chuẩn vuông trước khi lắp. Việc sử dụng vít trên cùng này là tùy chọn.

Danh sách linh kiện (BOM)

Chỉ liệt kê các linh kiện bổ sung so với bản gốc.

• Ngàm động cơ X/Z (mỗi bên):
  • Vòng bi F695 x 1 (loại ZZ hay RS đều được)
  • Heat-set insert M3xD5xH4 x 1
  • Vít M3x25 SHCS x 1
  • Vít M5x10 BHCS x 1 và đai ốc T-nut M5 cho thanh nhôm 3030 x 1 (Tùy chọn, để gắn vào trục Z)
• Ngàm động cơ Y:
  • Vòng bi F695 x 1 (loại ZZ hay RS đều được)
• Dụng cụ:
  • Lục giác 5mm (để siết vòng bi).

Thiết lập in

Tuân theo tiêu chuẩn Voron: Layer height 0.2mm, 4 tường (perimeters), infill 40%, 5 lớp top/bottom. Các file STL đã được xoay sẵn hướng in. Không cần support.

Lắp ráp

Vui lòng tham khảo tệp Assembly_Manual.pdf.

Nhật ký thay đổi

21-09-2024

• Phát hành lần đầu

Ghi nhận

• Voron Switchwire
• SW More Robust XZ Belt Paths bởi yenda
