Z-Brace - Giá đỡ Hill Mount chắc chắn hơn cho kính thiên văn Hadley

Bạn đã lắp ráp Hill Mount cho Hadley và vẫn còn thừa 2 feet ống nhựa chưa dùng tới? Hãy in thêm vài linh kiện nữa để giúp chân đế kính thiên văn của mình cứng cáp hơn nhé.

Nếu bạn đang có dự định lắp Hill Mount và muốn nó chắc chắn hơn nữa mà không phải tốn thêm chi phí mua vật liệu, hãy cân nhắc thêm bản cải tiến này vào kế hoạch lắp ráp của mình.

Hill Mount gốc cho kính thiên văn Hadley vốn đã là một thiết kế tuyệt vời và khá ổn định. Tuy nhiên, phần mặt sau vẫn còn hơi lỏng lẻo theo chiều ngang, dẫn đến việc bị rung lắc quanh trục Azimuth.

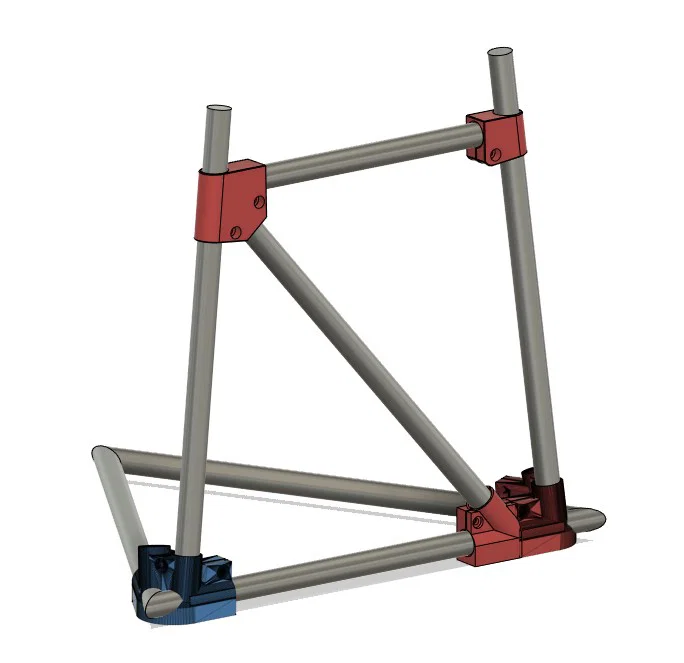

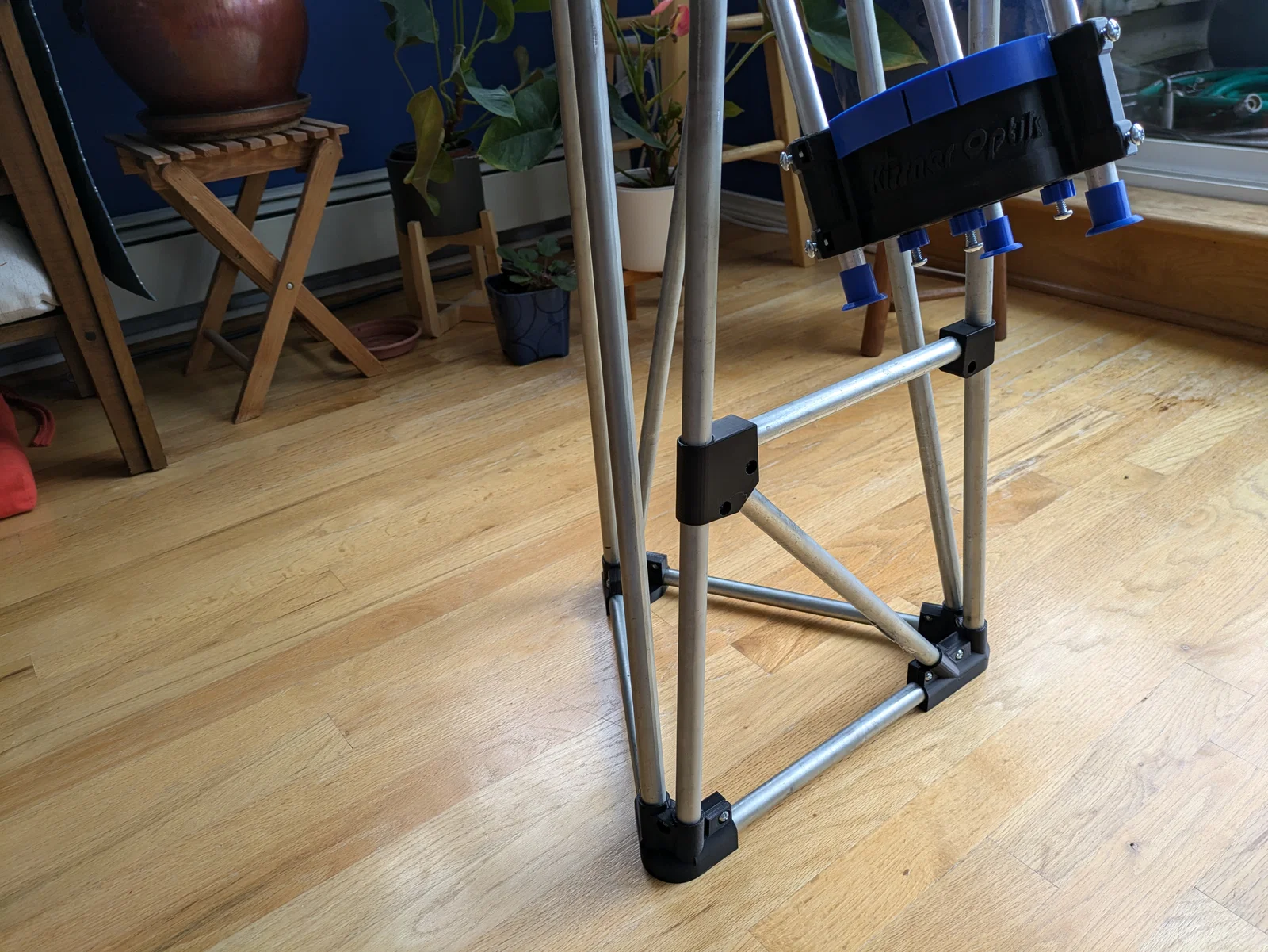

Bản remix/bổ sung này thêm vào một thanh Z-Brace để tạo ra một mặt phẳng sau vững chắc, giúp cố định trục Azimuth của chân đế. Nó đã giúp giảm đáng kể thời gian ổn định cho kính thiên văn Hadley của mình xuống gần như bằng không (và còn cải thiện độ ổn định khi gặp gió).

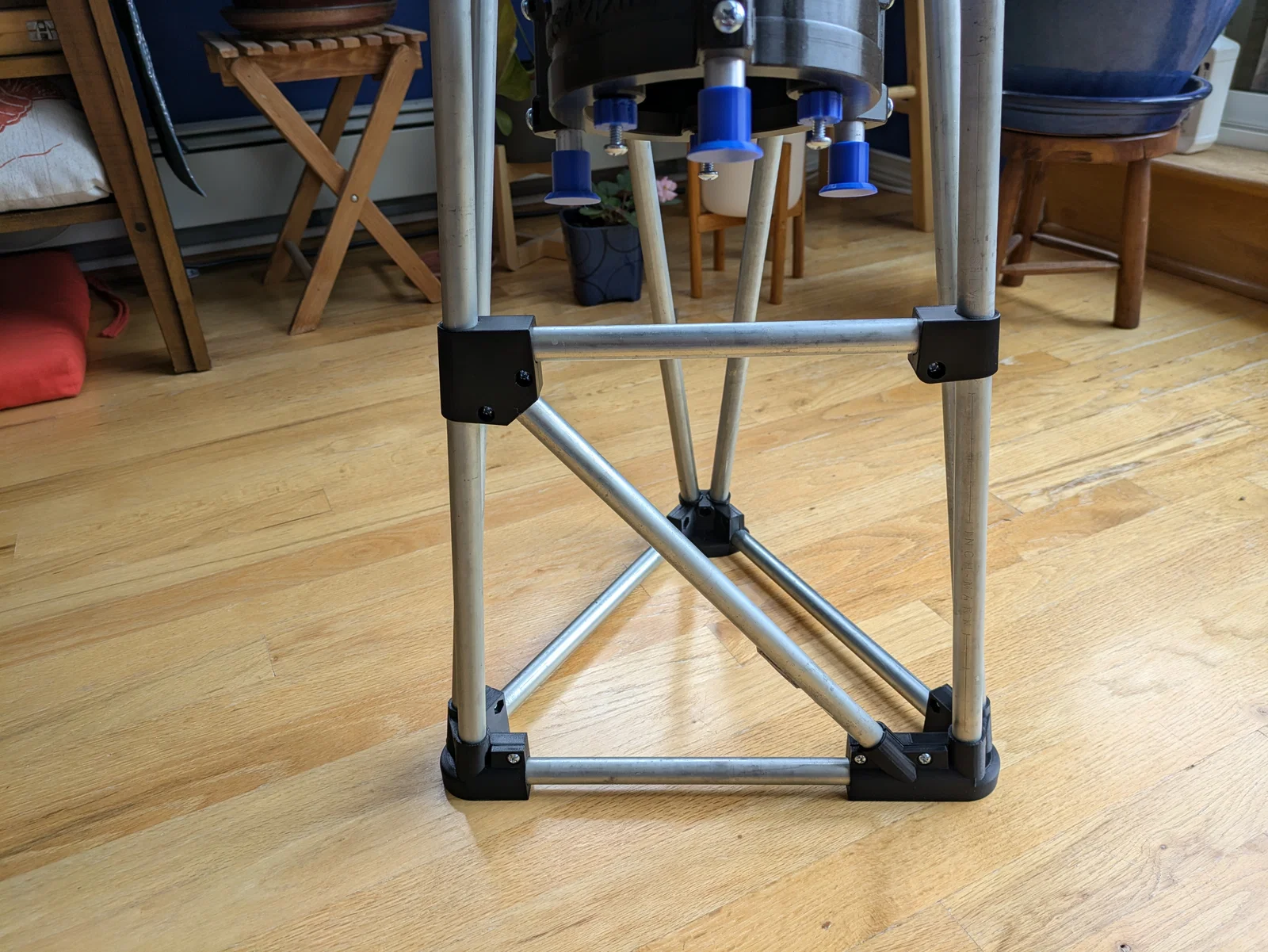

Nhìn từ trên xuống: mặt phẳng sau cứng cáp hơn giúp giảm chuyển động ngang ở phía sau, từ đó làm giảm rõ rệt hiện tượng xoắn ở phần trên.

Hướng dẫn

Đối với bản lắp mới: hãy làm theo các hướng dẫn chung và in tất cả các linh kiện của Hill Mount cho Hadley, ngoại trừ linh kiện Right Base gốc. Bạn không cần in phần Right Base đó.

Đối với việc nâng cấp Hill Mount hiện có:

• Tháo rời chân đế.
• Gỡ bỏ phần Right Base gốc và lấy các đai ốc cùng ốc vít ra khỏi đó.

Phụ kiện cần thêm

• 2 ft ống ½" Electric Metallic Tube (EMT), phần còn dư từ đoạn ống 10 ft ban đầu :-).
• 4x đai ốc #10
• 4x ốc vít đầu bằng (machine screws) #10 x ½"

Hướng dẫn in

In cả ba linh kiện của thiết kế này:

• Stiffened Right Base
• Middle Left
• Middle Right

Được in bằng nhựa PLA với thiết lập mặc định: đầu phun 0.4 mm, độ cao lớp in 0.2mm và infill 15%. Các linh kiện mới được thiết kế để in không cần giá đỡ (support) ở tư thế này. Máy in của bạn có thể báo lỗi về phần nhô ra, nhưng các linh kiện vẫn in ra rất tốt trên Prusa Mk4:

Hướng dẫn cắt ống

Hướng dẫn gốc yêu cầu 10 ft ống EMT, thừa ra 2 ft. Hãy cắt đoạn 2 ft đó thành hai phần:

• 14.33" / 364 mm (Ống chéo - Diagonal Pipe)
• 9.67" / 246 mm (Ống ngang - Horizontal pipe)

Lưu ý: Nếu đoạn 2 ft bị ngắn một chút, hãy giữ nguyên độ dài ống chéo và cắt ngắn ống ngang lại.

Hướng dẫn lắp ráp cải tiến

Giống như Hill Mount gốc, thứ tự lắp ráp rất quan trọng:

• Lắp sẵn các đai ốc & ốc vít nhưng đừng vặn chặt (để lại khe hở trên linh kiện).
• Lắp khung tam giác đáy và để ốc vít ở trạng thái lỏng.
• Gắn linh kiện Middle Left và ống chéo mới vào, giữ cho nó đứng vững.
• Đưa ống đứng phía sau bên trái (Back Left vertical pipe) qua linh kiện Middle Left và vào linh kiện Left Base.
• Đưa ống đứng phía sau bên phải (Back Right vertical pipe) vào.
• Thêm linh kiện Middle Right và ống ngang mới.
• Lắp bốn ống đứng còn lại.
• Đưa phần trên vào và cố định (xoay các ống giúp linh kiện khớp vào vị trí dễ hơn).
• Vặn chặt ốc vít khung tam giác đáy.
• Vặn chặt ốc vít phần trên.
• Vặn chặt ốc vít các linh kiện giữa.

Lưu ý: đảm bảo khung tam giác đáy không bị rời ra trong quá trình lắp (dùng dây đai hoặc nhờ thêm người giữ giúp).

Lời cảm ơn

Đây là thiết kế được remix từ bản Hill Mount cho Hadley được thiết kế rất tốt; mình thích việc sử dụng ống giá rẻ và thiết kế cao, công thái học hơn mà không làm giảm đi độ cứng cáp.

Bản thân nó cũng lấy cảm hứng từ . Khái niệm gia cố trong bản remix này cũng sẽ có ích cho mẫu chân đế đó, mặc dù các linh kiện cụ thể sẽ không khớp (ống 12mm so với ống EMT 1/2", khoảng 18mm). Mọi người cứ tự nhiên remix lại nhé.

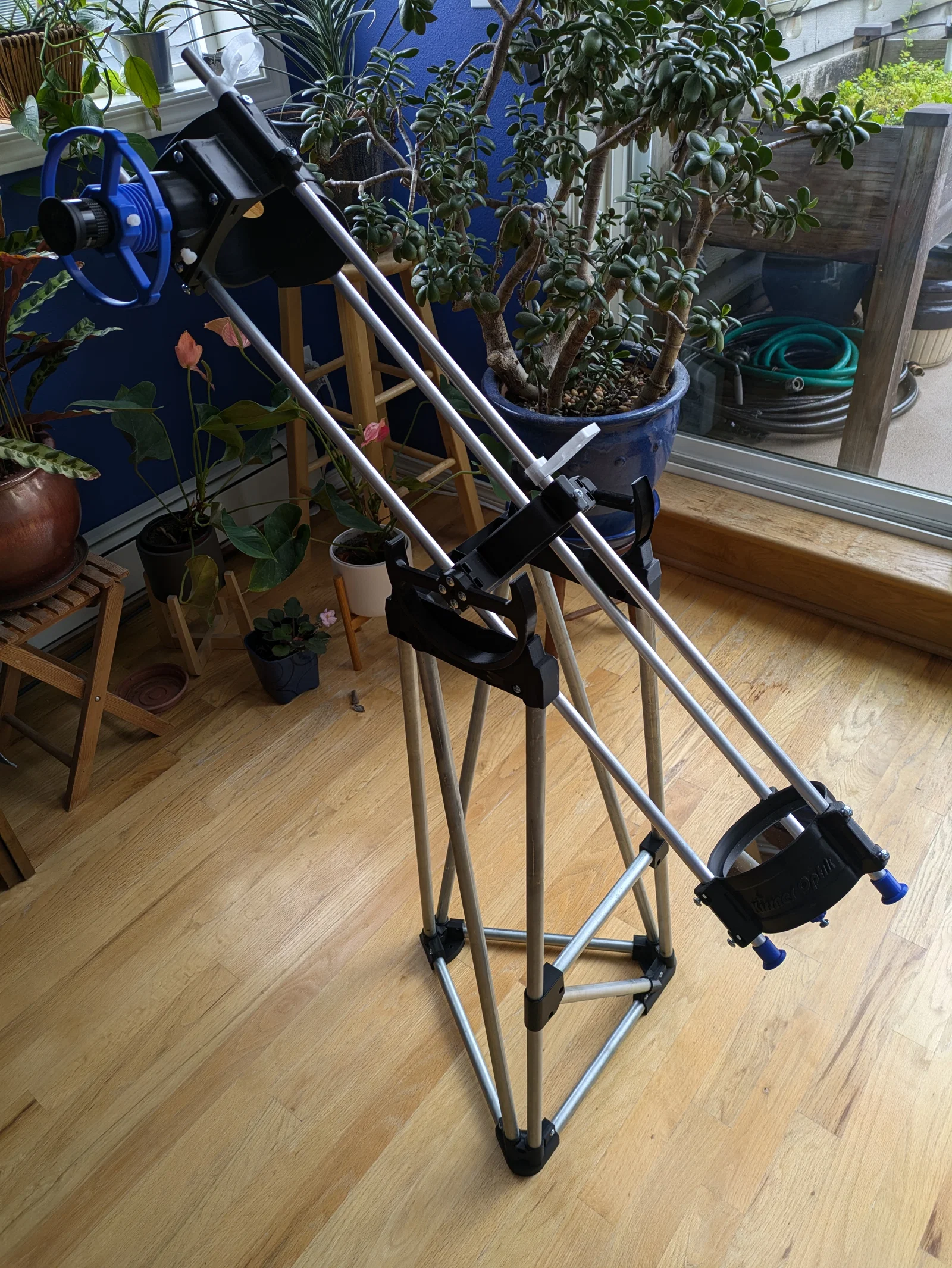

Thiết kế này nhằm hỗ trợ cho chiếc kính thiên văn Hadley tuyệt vời; nó đã kết nối mình với thiên văn học & kính thiên văn, rất vui khi mang nó đi cắm trại trên núi.

Ghi chú của tác giả

• Hadley là một dự án rất thú vị để thiết kế, hãy xem qua các thiết kế khác của mình trong Bộ sưu tập Hadley Add-Ons của Redlow
