Bộ chuyển đổi cảm biến sợi nhựa CR-6 SE cho Dual Gear Extruder

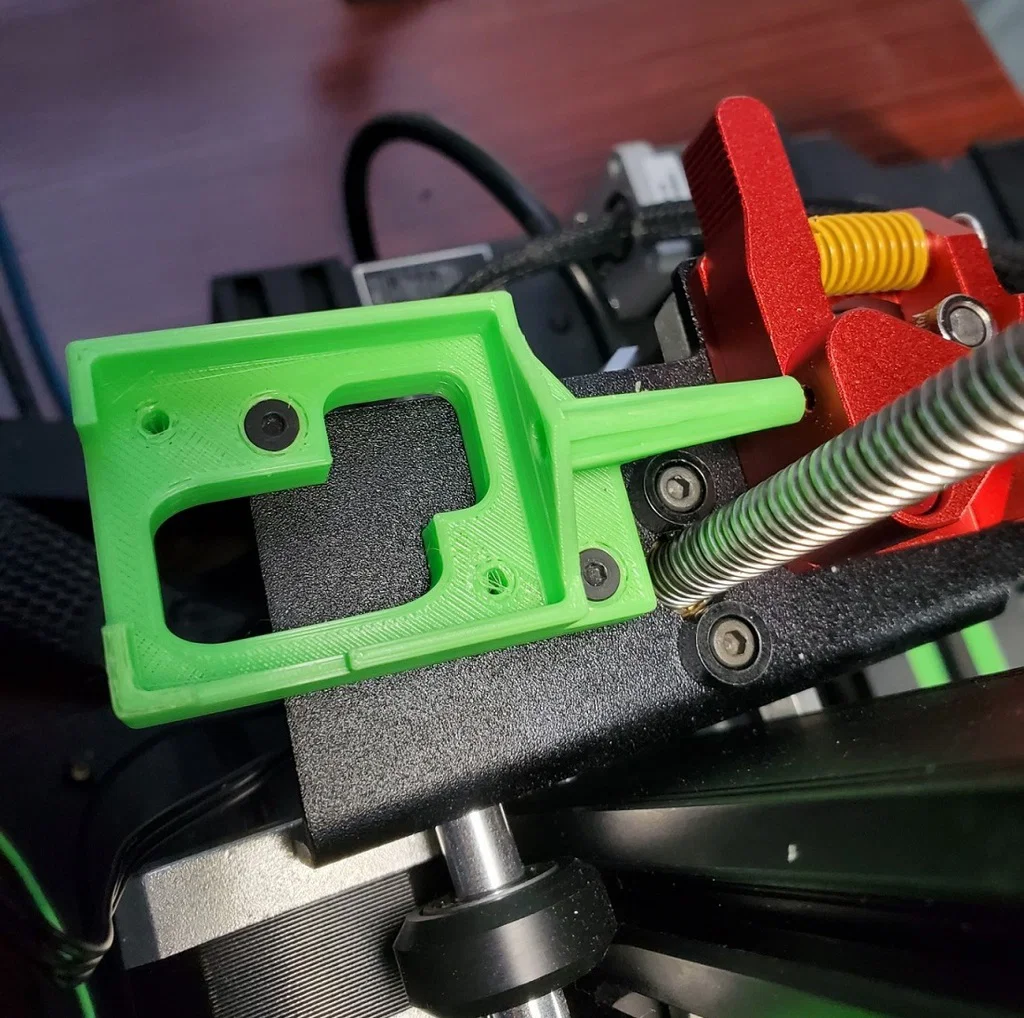

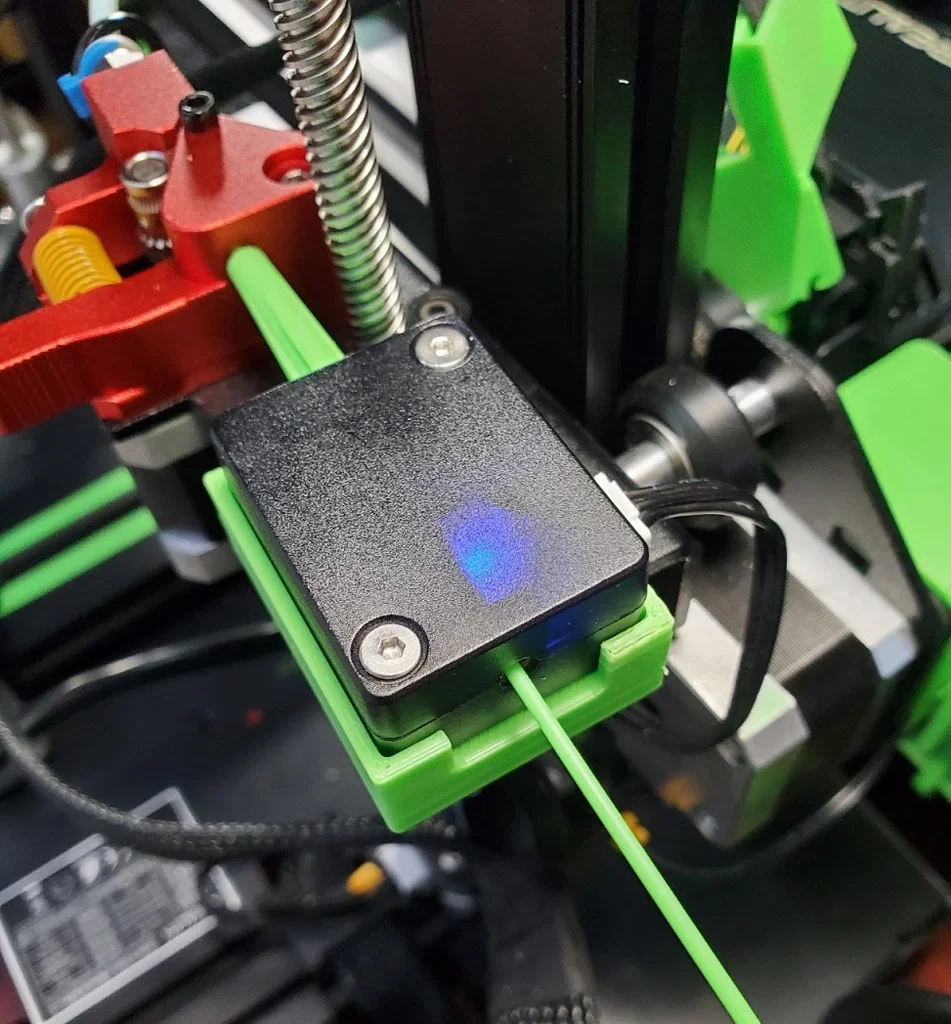

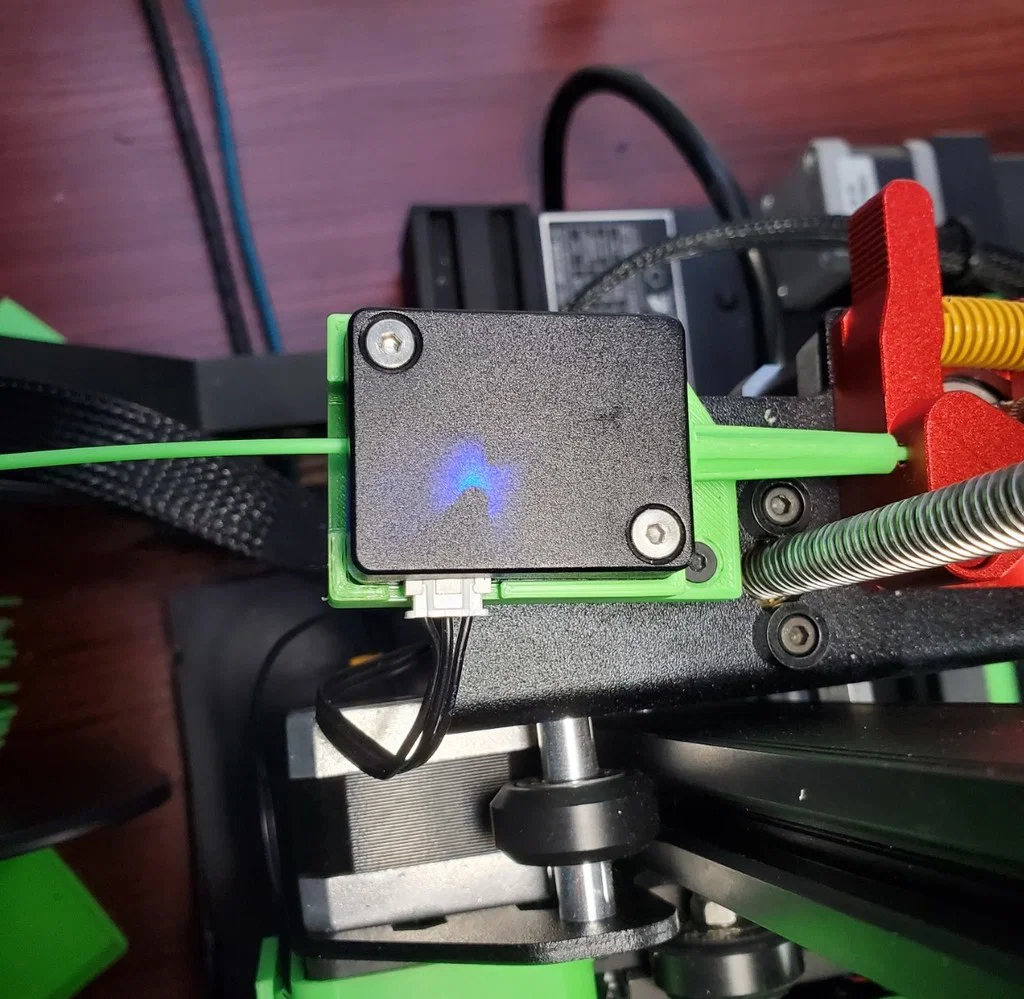

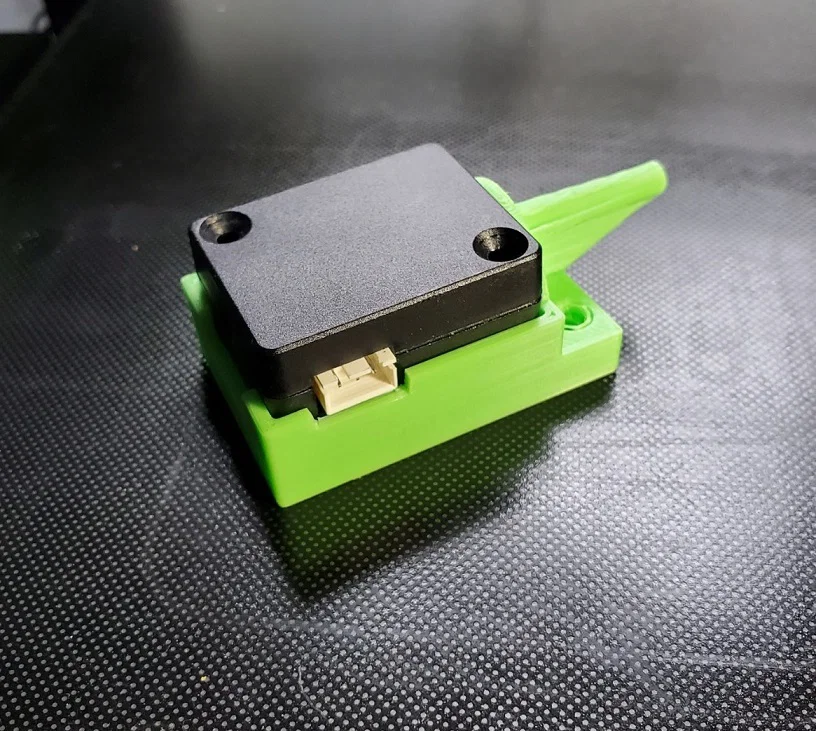

Hầu hết các bộ chuyển đổi cảm biến sợi nhựa (filament sensor adapter) cho bộ đùn dual gear đều yêu cầu phải dùng thêm hai con ốc dài hơn. Tôi đã thiết kế mẫu này để tận dụng lại hai con ốc đầu bằng 3mm từ bộ đùn gốc, cùng với hai con ốc vốn đã được dùng cho cảm biến sợi nhựa. Tôi cũng muốn nó dẫn sợi nhựa thẳng vào bộ đùn.

Sau khi in xong, tôi đã dùng mũi khoan 5/64 để làm rộng ống dẫn, giúp các thành bên trong mượt mà hơn và tránh ma sát không cần thiết.

Cập nhật: 10-08-2021

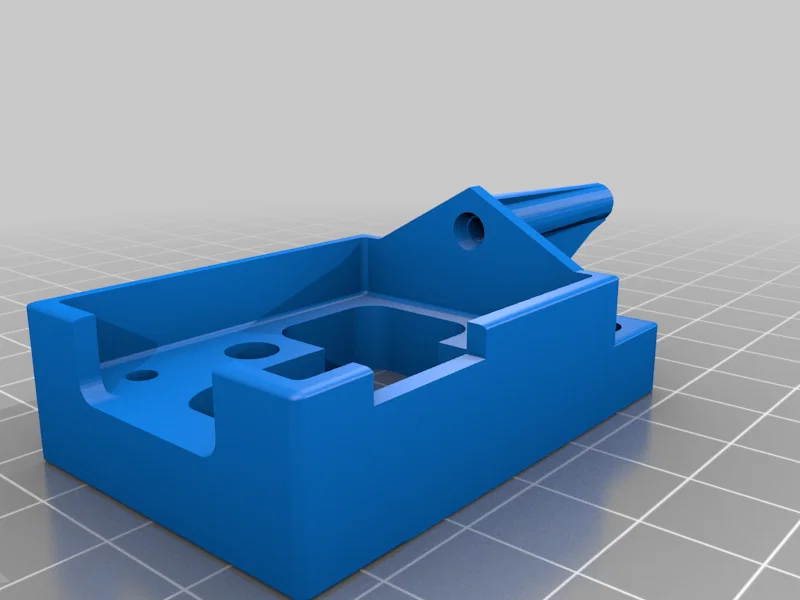

Đã thêm phiên bản v2, có thiết kế vòng đệm nổi quanh các lỗ bắt vít giúp bám ốc chắc chắn hơn. Tôi cũng đã mở rộng ống dẫn một chút để các bạn không cần phải khoan lại nữa.

Thiết lập in (Print Settings)

Hãng máy in:

Creality

Máy in:

CR-6 SE

Rafts:

Không

Supports:

Không

Độ phân giải:

0.2 mm

Infill:

20%

Filament: Inland PLA+ màu xanh neon
