Lõi cuộn cảm Radio Plug-in + Phụ kiện máy phát Tri-Tet
Mô hình lõi cuộn cảm thiết kế theo phong cách cổ điển Hammarlund, tương thích với đế đèn 8 chân (octal). Bộ sản phẩm bao gồm đầy đủ file in 3D và phụ kiện hỗ trợ cho việc chế tạo máy phát sóng Tri-Tet của những người chơi radio.
Mô tả

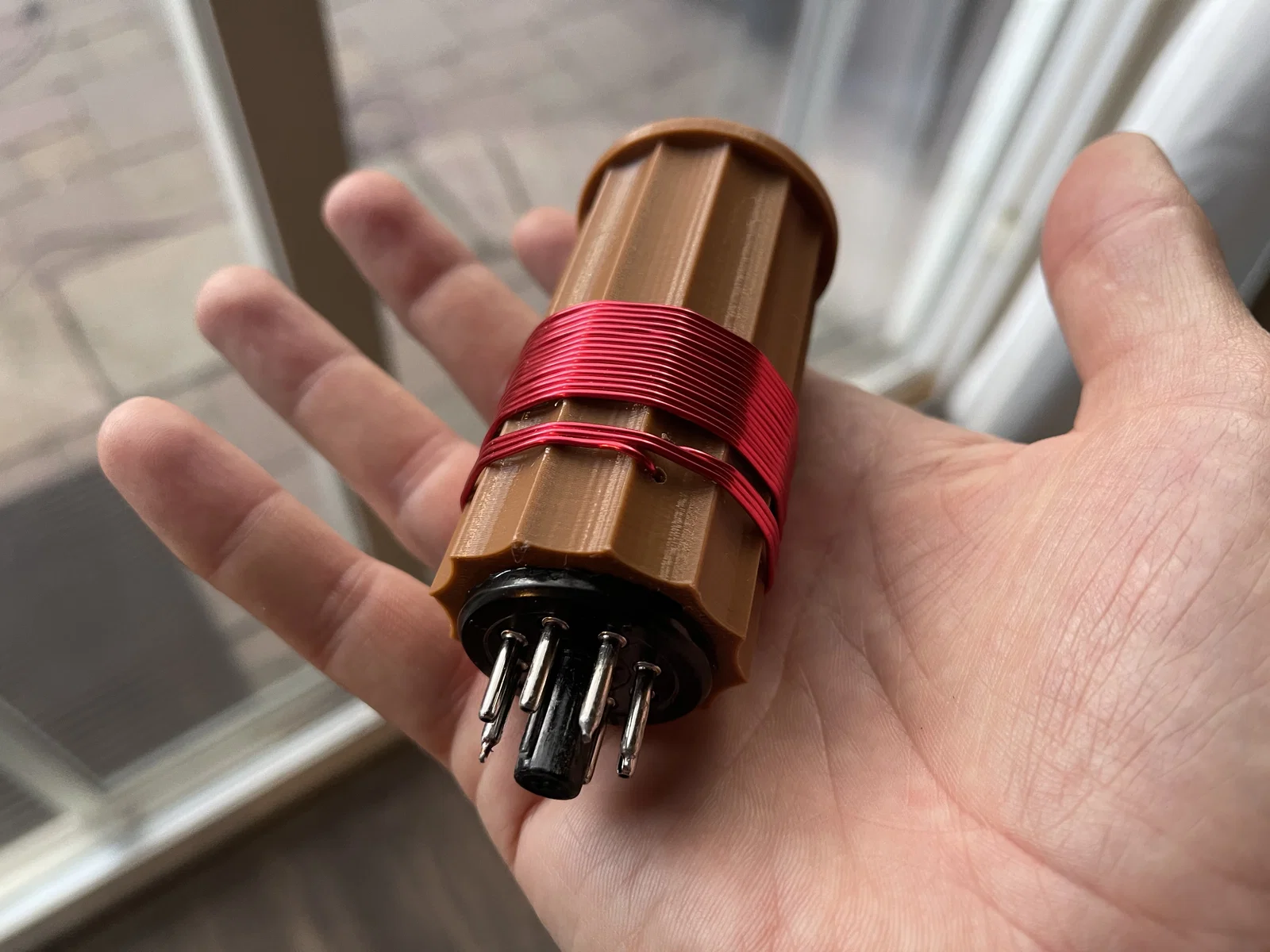

Mẫu thiết kế này được mô phỏng dựa trên kiểu dáng của loại lõi cuộn cảm cổ điển Hammarlund nhưng có vài thay đổi nhỏ. Mình thiết kế nó để lắp vừa với loại đế đèn điện tử 8 chân (octal tube base) thông dụng:
https://www.tubesandmore.com/products/plug-8-pin-octal-tube-base-black-plastic
Kích thước đường kính ngoài (OD) là 1.625 inch, chiều cao là 3 inch.
Mình đã in mẫu này bằng nhựa PETG với độ infill 20%, nhưng bạn dùng loại nào cũng ổn cả. Lưu ý là tránh dùng nhựa màu đen vì có thể chứa thành phần carbon làm ảnh hưởng đến hệ số phẩm chất (Q) của cuộn cảm.
Mình đã đính kèm file thiết kế Fusion (f3d) để mọi người có thể tự do chỉnh sửa.

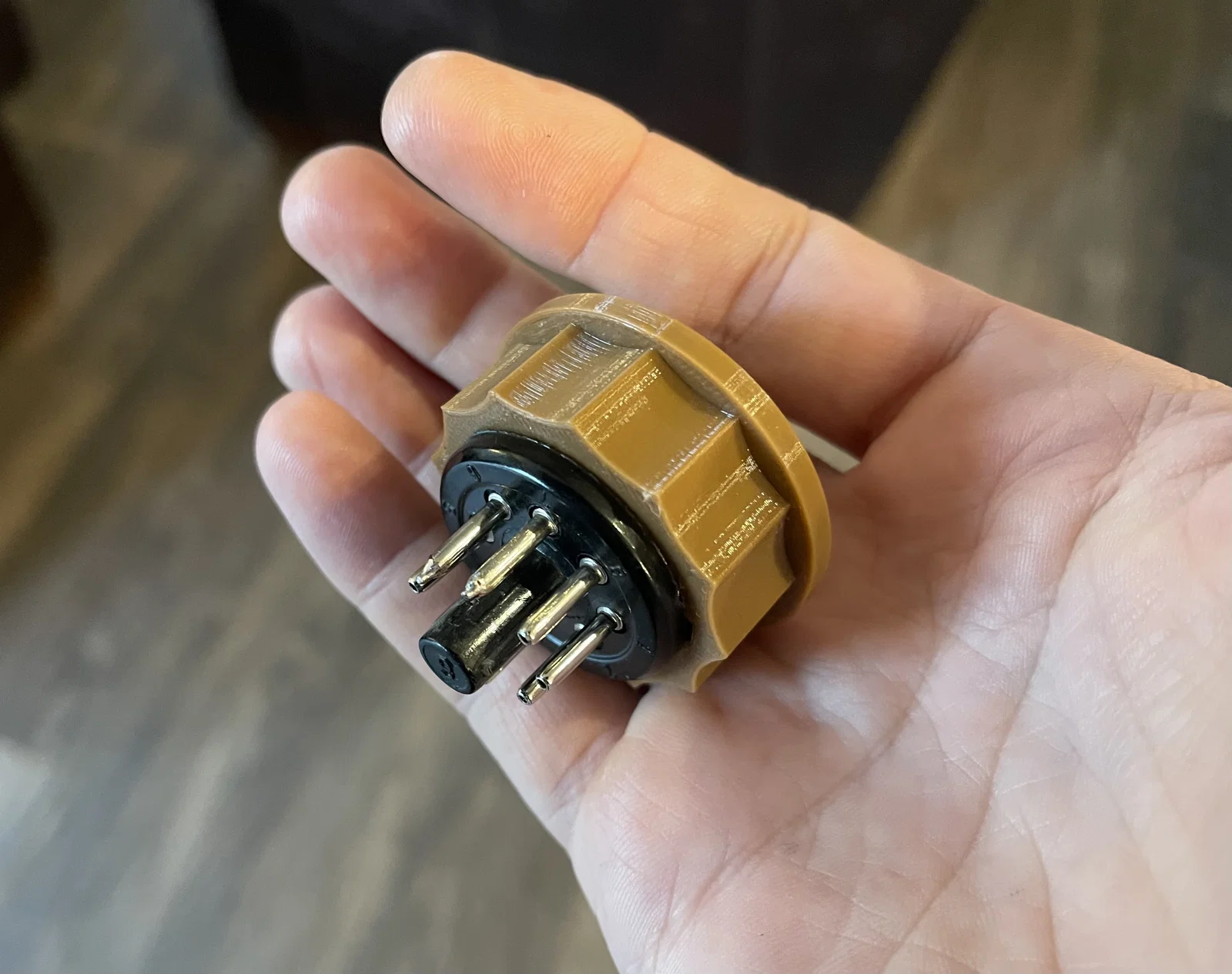

File coil_form_shorting.stl dùng để in một đoạn "cuộn cảm" ngắn, dùng để nối tắt mạch tank cực cathode nếu bạn sử dụng các loại lõi này để chế tạo máy phát sóng Tri-Tet.

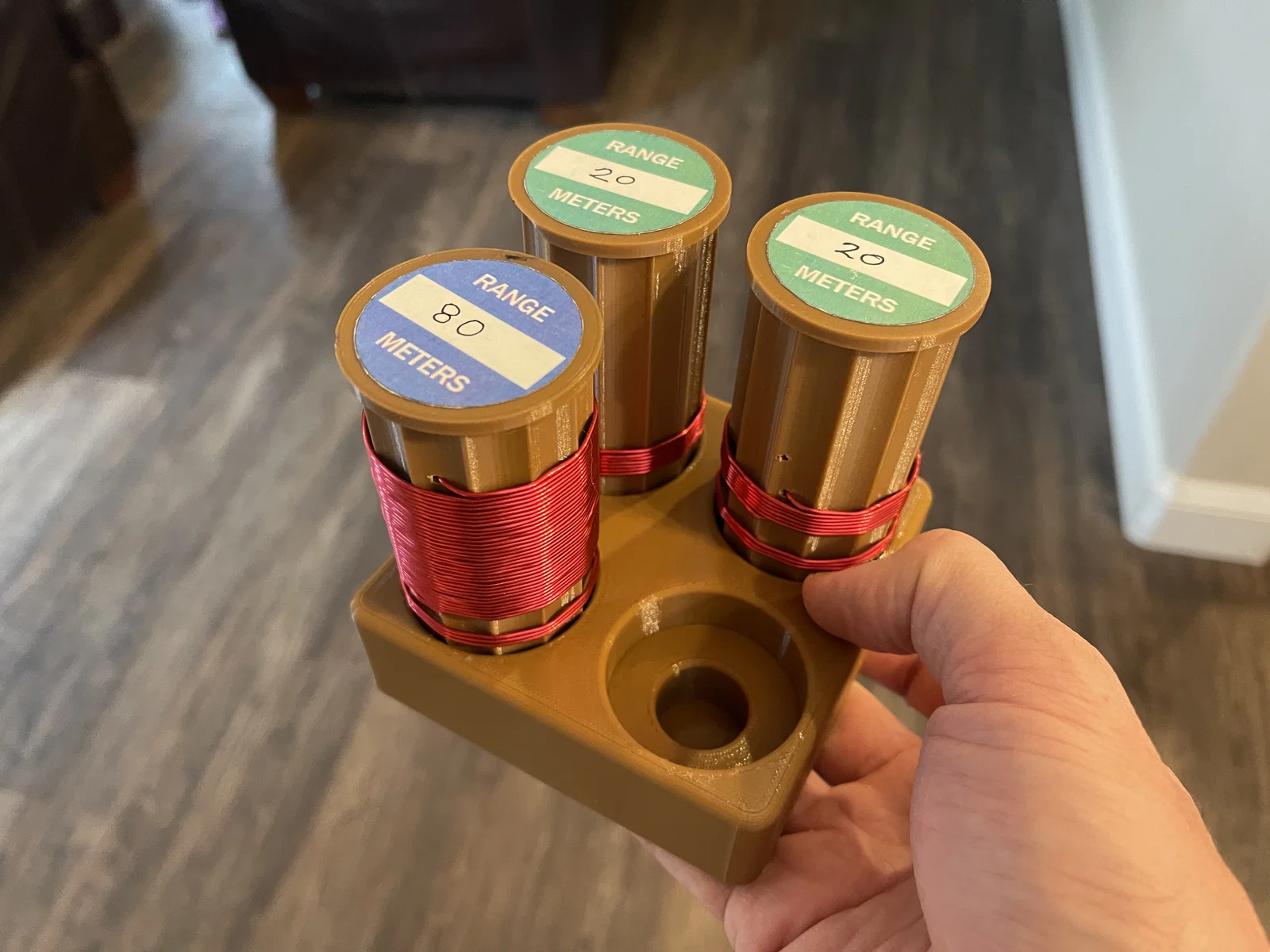

File coil_holder.stl là một cái đế tiện lợi để cắm các lõi cuộn cảm đế octal này.

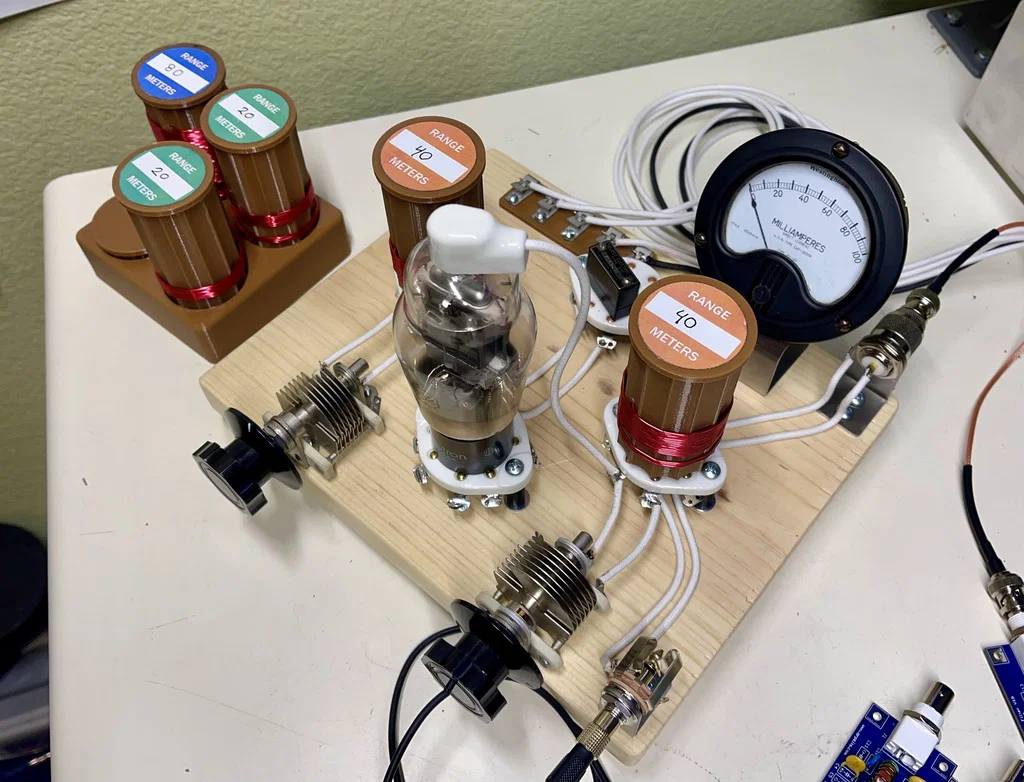

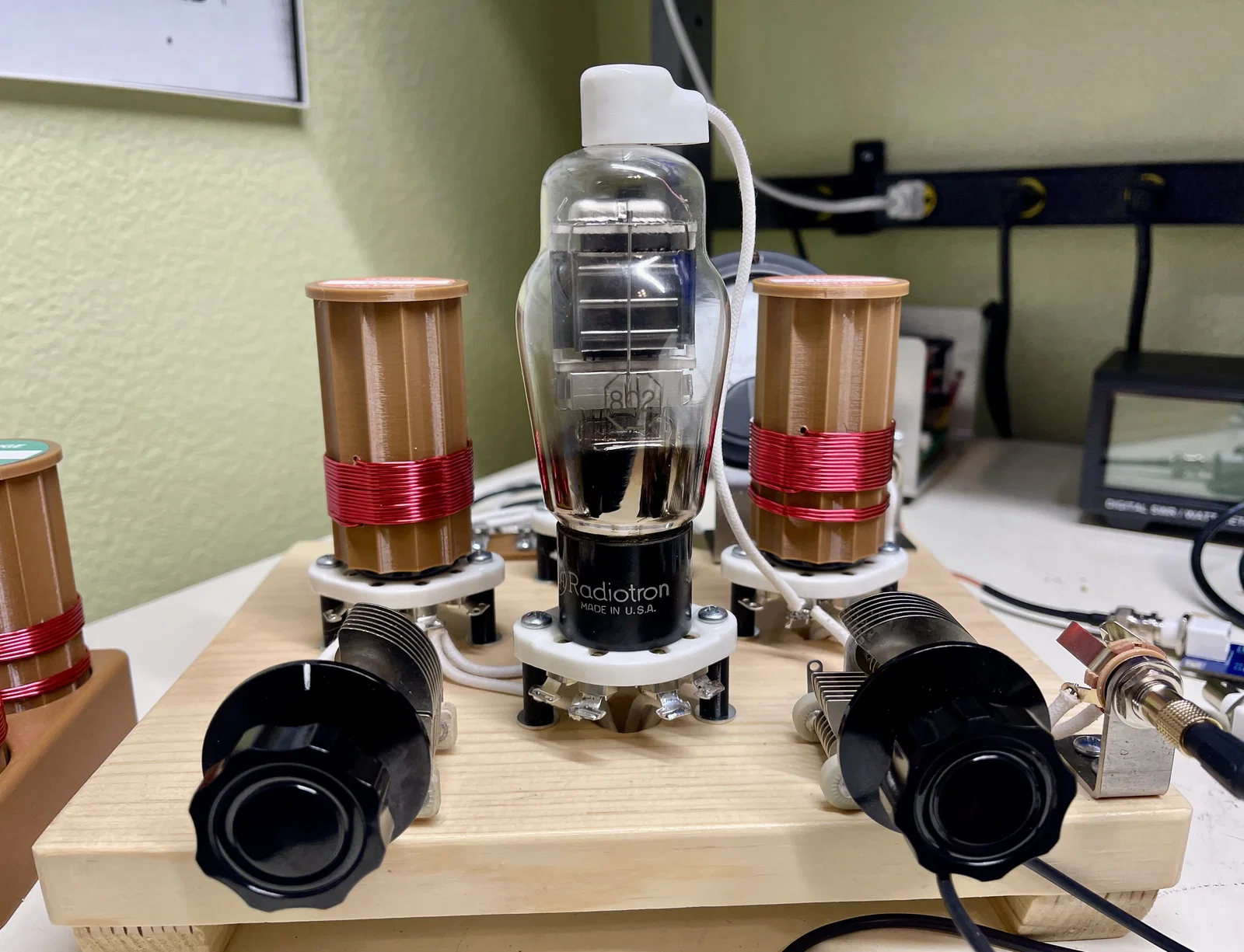

Nếu bạn muốn thử sức tự tay làm chiếc máy phát sóng như trong ảnh, có thể xem tài liệu hướng dẫn chi tiết tại đây:
https://docs.google.com/document/d/14SrXtxI1DQupCAxwsBaGWj4rnZI0p-irsaeU6M804OU
