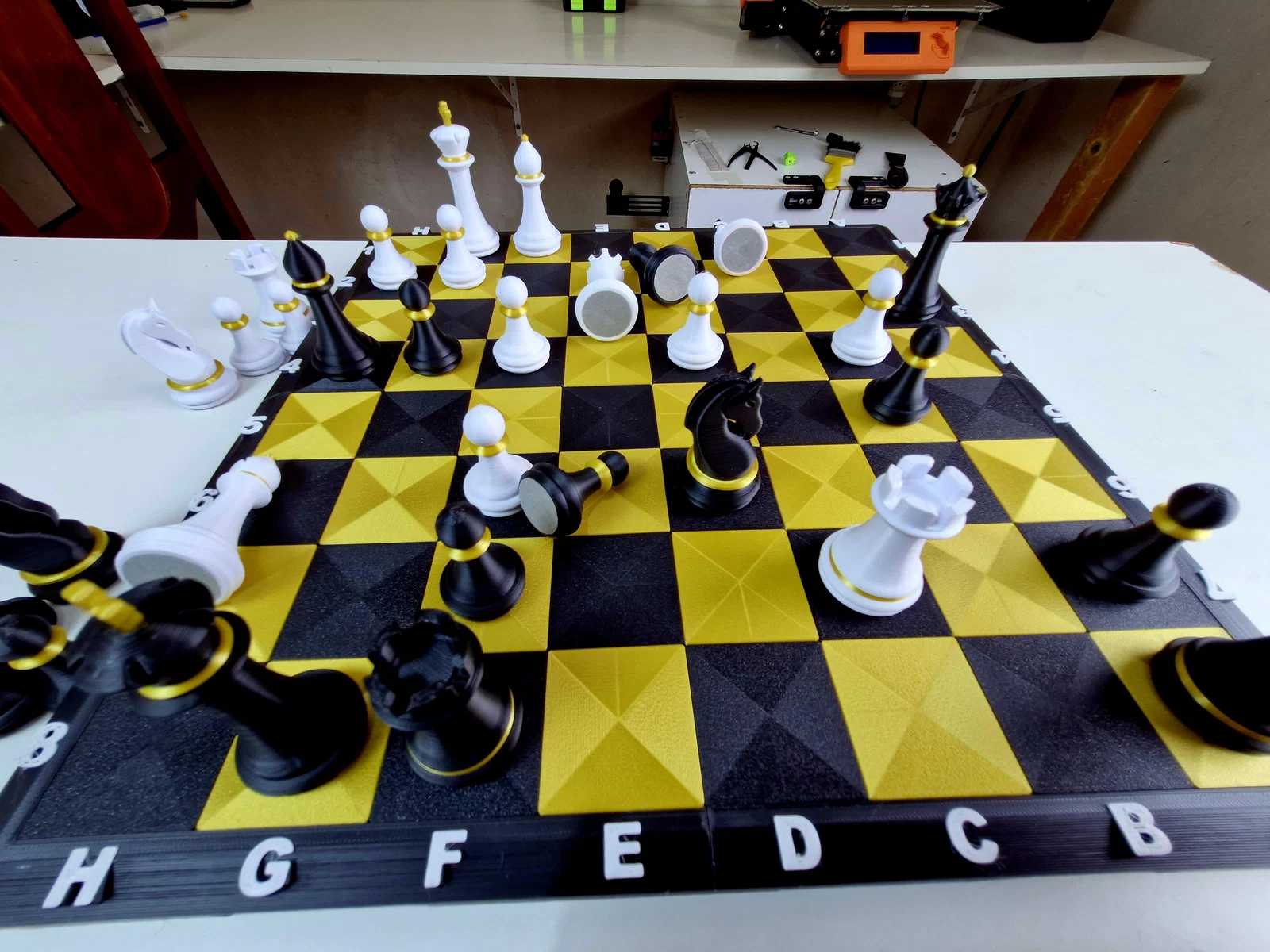

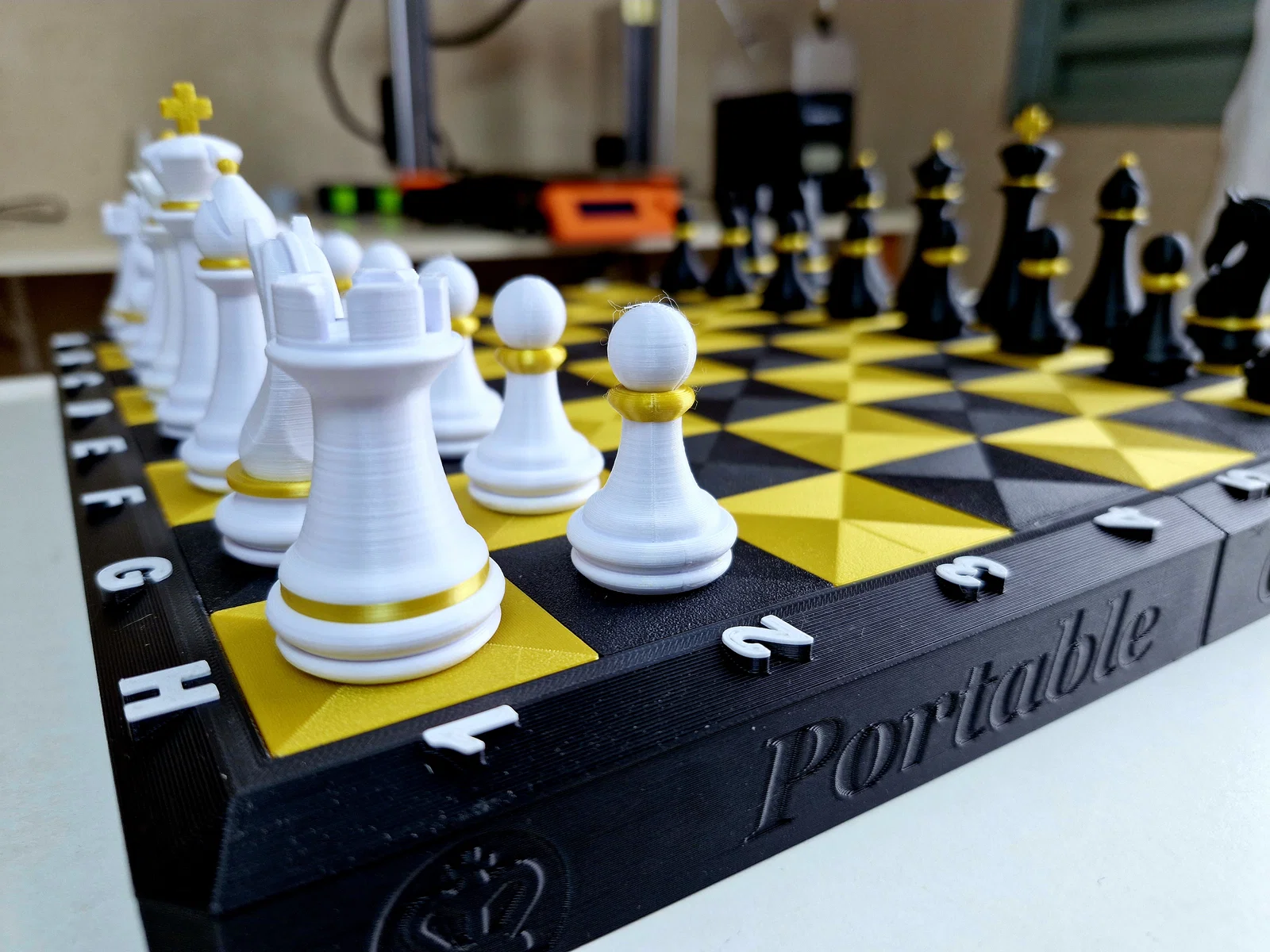

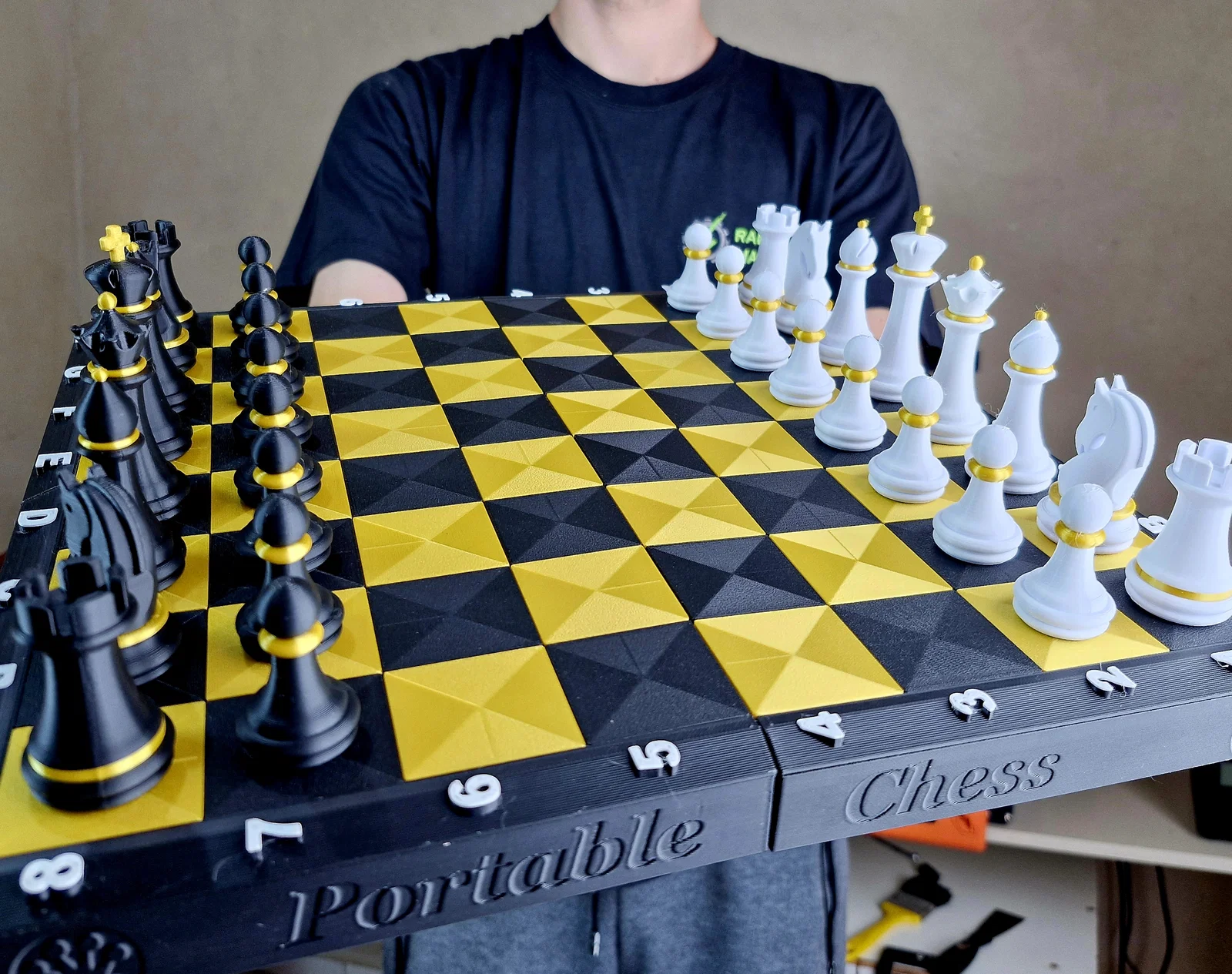

Bàn cờ vua gấp gọn di động

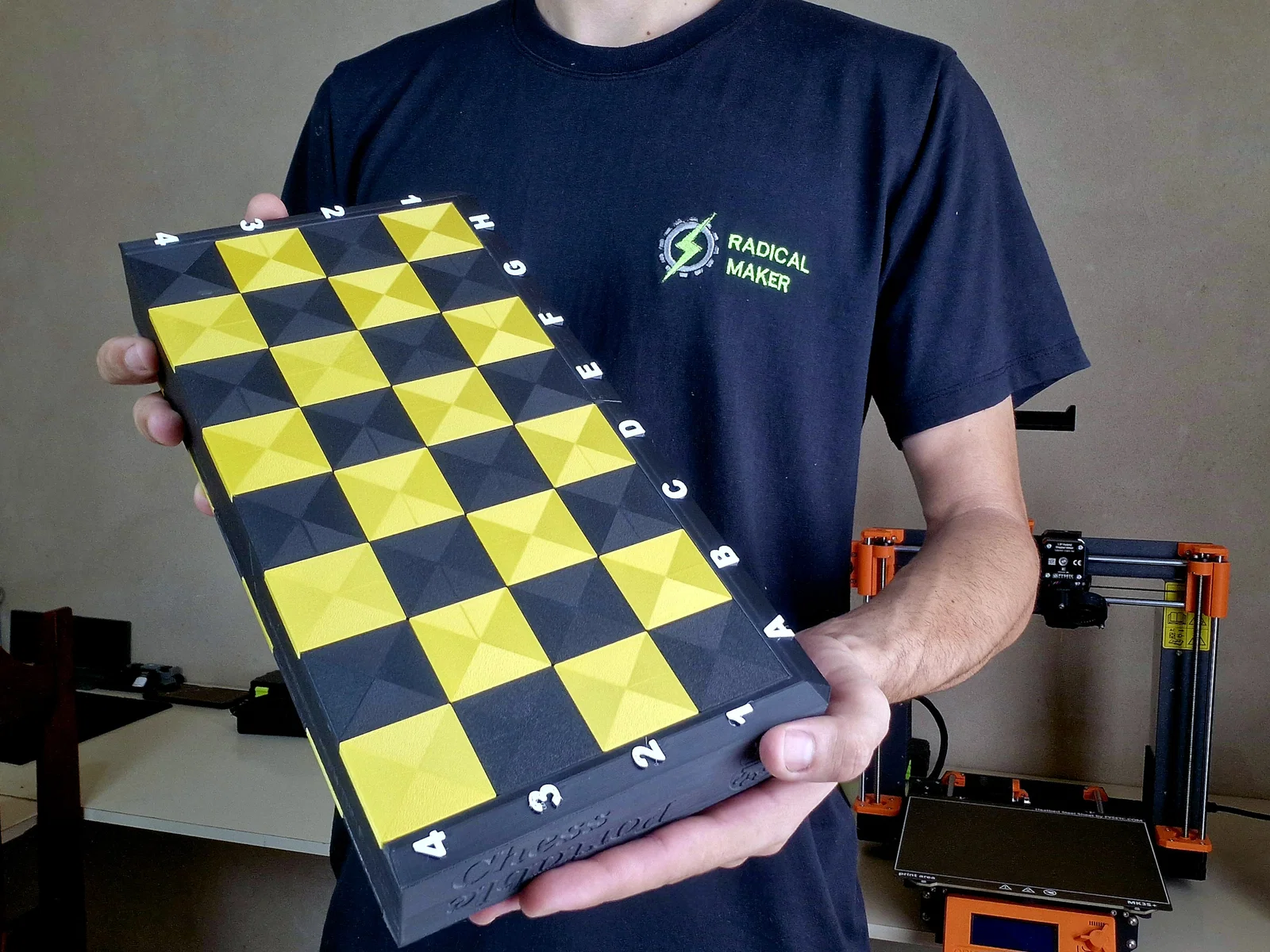

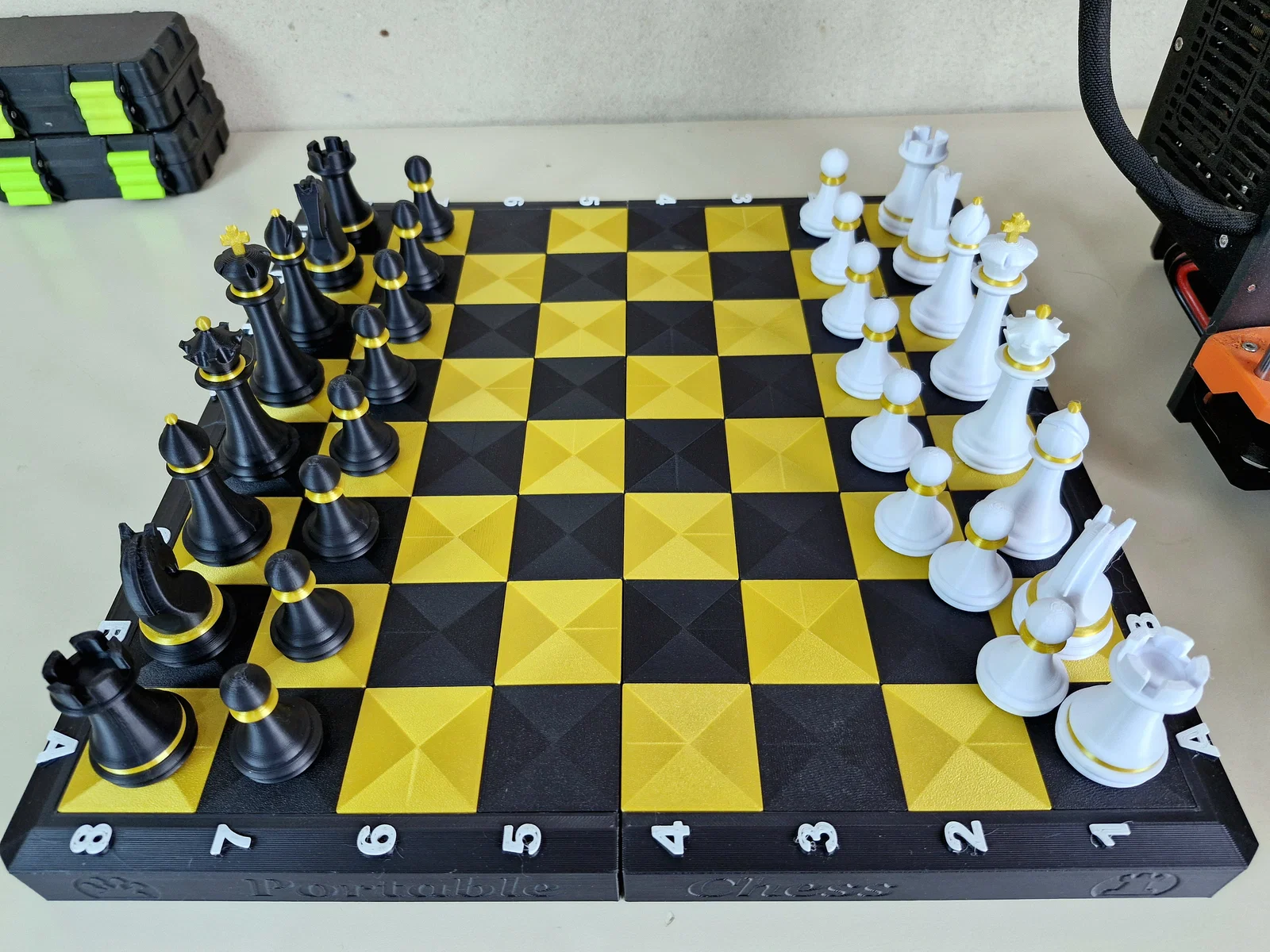

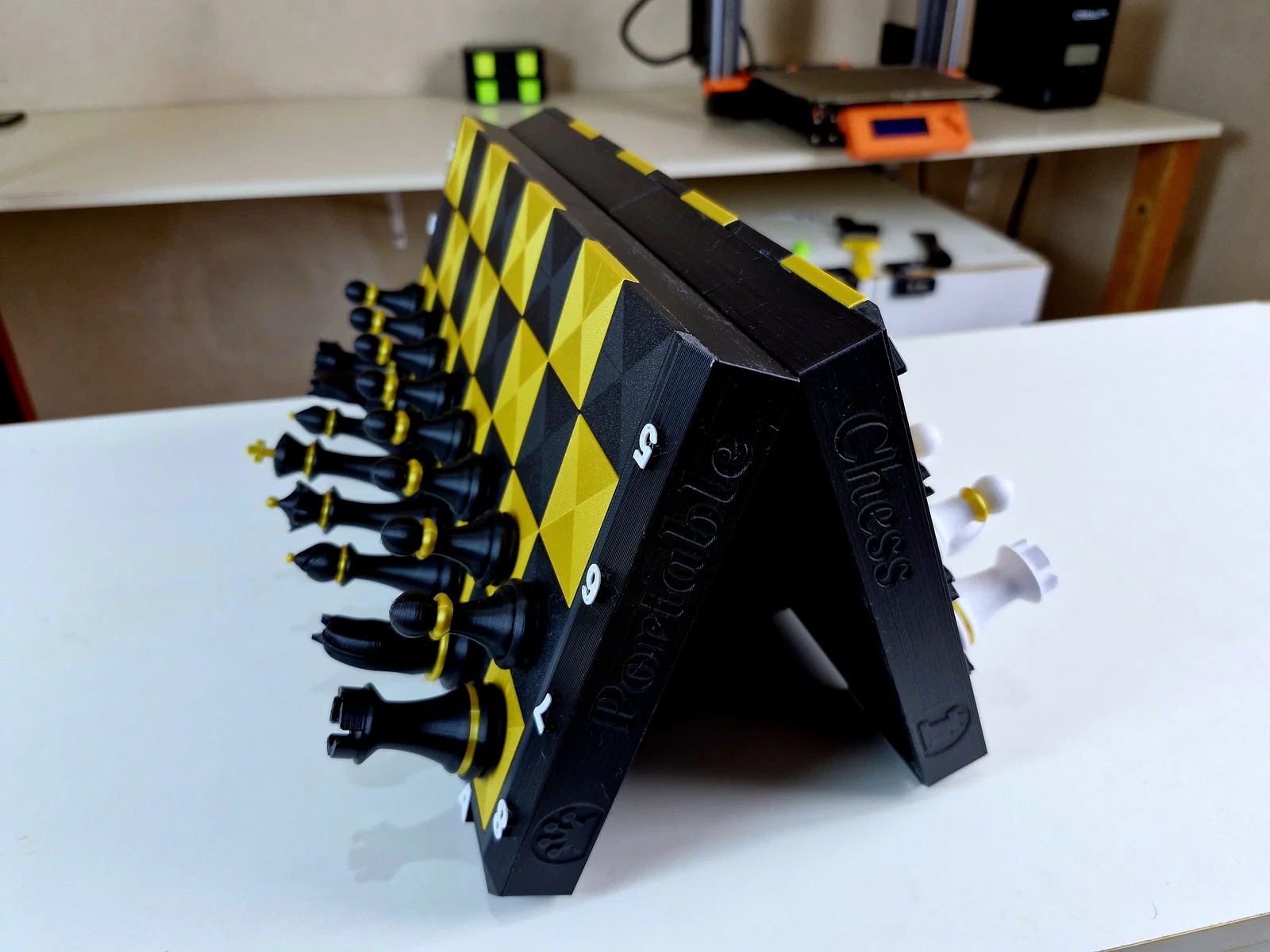

Bộ cờ vua này cho phép bạn mang theo đi bất cứ đâu với thiết kế nhỏ gọn, dễ lắp ráp, đồng thời có thể cất quân cờ bên trong vì bàn cờ sẽ biến thành một chiếc vali khi bạn đóng lại.

Bạn cứ thoải mái sao chép, chỉnh sửa hoặc thậm chí là bán mẫu Chessboard này nhé.

Vật liệu cần chuẩn bị:

• 1kg PLA - Bắt buộc

• 108 viên nam châm 5x2mm - Bắt buộc

• 8 viên nam châm 20x10x2mm - Bắt buộc

• Keo dán nhanh (502) - Bắt buộc

• Xốp EVA - Không bắt buộc

• Giấy nhung (Chamois) - Không bắt buộc

• Băng dính hai mặt - Không bắt buộc

• Keo dán giấy - Không bắt buộc

* Bàn cờ hoàn chỉnh này dùng chưa đến 1kg nhựa, nhưng bạn sẽ cần ít nhất 2 màu khác nhau, nên lượng nhựa tiêu thụ cho mỗi màu sẽ còn ít hơn nữa.

Bàn cờ này có vài biến thể, bạn có thể chọn mẫu mình thích nhất:

• Có nam châm ở quân cờ
• Không có nam châm
• In bằng MMU
• In đơn giản

Để bàn cờ thú vị hơn, mình khuyên bạn nên lắp thêm nam châm vào quân cờ để chúng hít chặt vào bàn. Phiên bản không dùng nam châm thì có lợi thế là rẻ hơn và tiết kiệm thời gian lắp ráp.

Nếu có máy in MMU, bạn có thể in các ô cờ theo cụm 4x4, điều này giúp công việc dễ dàng và tiết kiệm thời gian hơn nhiều. Nếu máy bạn không có MMU thì đừng lo, máy mình cũng vậy. Mình đã thêm file STL của các ô cờ rời để bạn in và dán từng cái một. Cách này hơi tốn công và thời gian hơn một chút.

Thiết lập in ấn:

Vali / Các ô cờ: Nozzle: 0.4 Độ dày lớp in: 0.3mm Perimeter: 3 Lớp trên/dưới: 5 Infill: 25% (grid)

Quân cờ: Độ dày lớp in: 0.2mm Perimeter: 5 Lớp trên/dưới: 5 Infill: 25% (grid)

* Nếu dùng máy in đa màu, công việc của bạn sẽ nhẹ nhàng hơn nhiều vì có thể in luôn cụm 4x4, chỉ cần in 4 tấm như vậy là đủ cho cả bàn cờ.

* Trước khi lắp ráp, hãy in “cái thước đo” (calibrator) vì các chi tiết có khe cắm nam châm. Nhờ cái thước này, bạn sẽ biết nam châm có vừa khít không. Nếu không vừa, hãy điều chỉnh độ dày trên thước rồi áp dụng điều chỉnh đó cho các file bàn cờ.

Hướng dẫn lắp ráp:

Đây là thứ tự lắp ráp bàn cờ.

Giữa “Body 1” và “Body 2”, lắp các đầu nối “Plate - A”. Bôi keo vào các vùng màu đỏ.

Ví dụ lắp ráp.

Lắp tab “Plate - B” vào đúng khe, nhớ bôi keo vào khe nhé.

Ví dụ lắp ráp.

Lặp lại quá trình này. Bạn sẽ có hai bộ phận ghép lại thành một chiếc vali đựng quân cờ. Hai bộ phận này sẽ không dán dính vào nhau.

Lắp nam châm 5x2 vào như hình. Chi tiết quan trọng: đảm bảo nam châm nằm đúng vị trí và cùng hướng, bạn sẽ hiểu rõ hơn ở các hình sau. Hãy bôi keo để nam châm không bị rơi ra.

Có 6 viên nam châm 5x2 ở mỗi phần của vali, hãy lắp như hình.

Ngoài nam châm 5x2, bạn cũng nên thêm nam châm 20x10x2 vào các khe đã chỉ định. Có 4 viên mỗi bên. Hãy nhớ bôi keo.

Cẩn thận khi lắp nam châm để chúng hút nhau thay vì đẩy nhau, xem ví dụ ở hình bên cạnh.

Nếu lắp đúng, nó sẽ hoạt động như thế này. Mẹo: trước khi bôi keo, hãy thử đặt nam châm vào vị trí và kiểm tra độ hút để đảm bảo lắp đúng chiều.

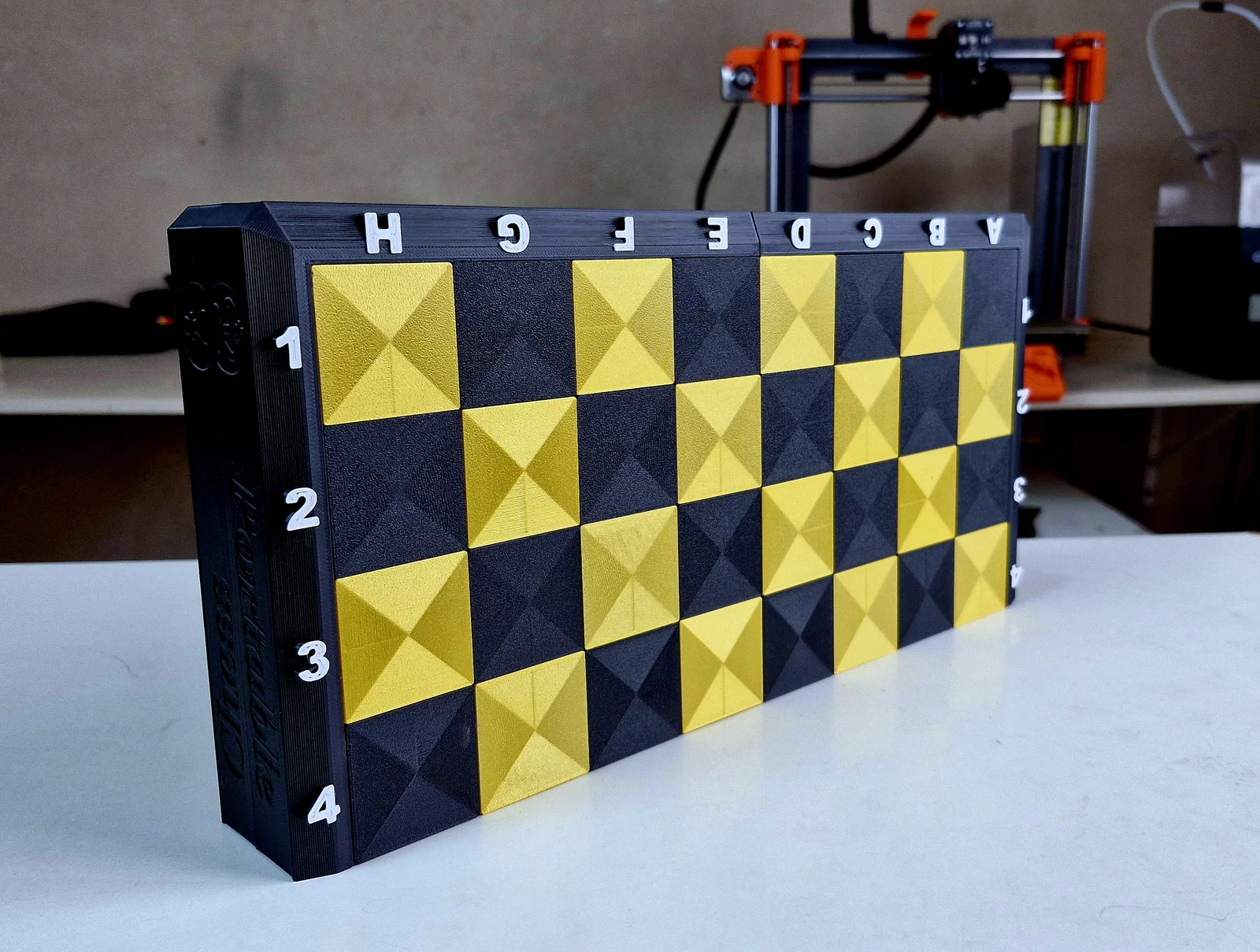

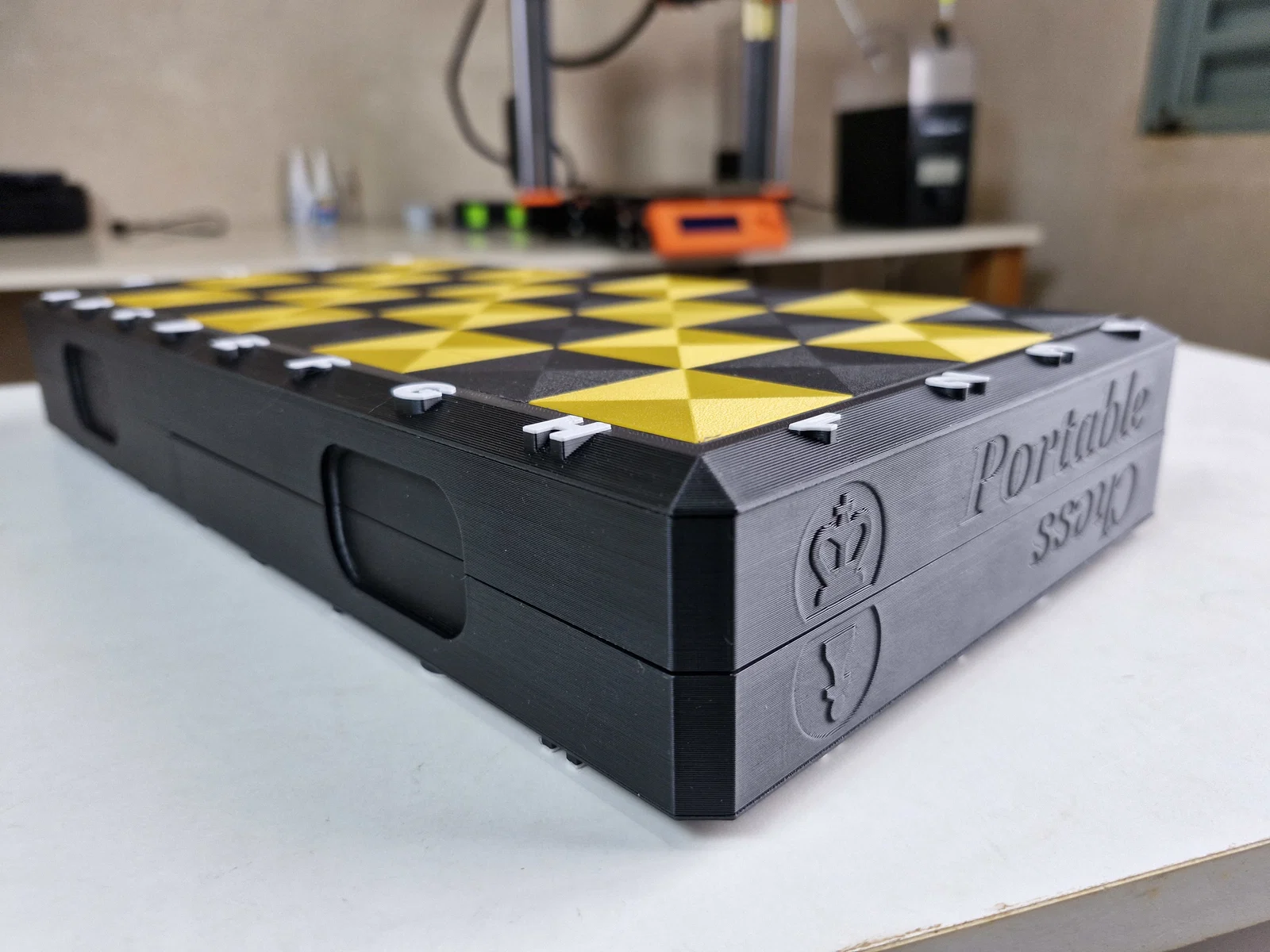

Kiểm tra xem vali có đóng chặt và nam châm có giữ kín không.

Đây là các ô cờ tạo nên bàn cờ. Tổng cộng có 64 ô, 32 ô sáng và 32 ô tối tùy màu bạn chọn. Phía sau các ô này có khe cho nam châm 5x2. Nếu không có nam châm, quân cờ sẽ không hít vào bàn, nhưng tùy bạn quyết định có dùng hay không.

Nhắc lại là nếu dùng nam châm, hãy cẩn thận dán tất cả cùng một chiều.

Bước tiếp theo là lắp ráp tọa độ theo tiêu chuẩn bàn cờ vua. Hãy chú ý vị trí, ảnh Gif và hình bên dưới sẽ giúp bạn tìm đúng thứ tự.

Sử dụng hình này làm tham chiếu để đặt tọa độ.

Sau khi đã xác định vị trí, hãy dán chúng vào bàn cờ, bắt đầu từ góc “A-1”. Bôi keo vào mặt sau, căn chỉnh thật chuẩn với các cạnh. Bước này rất quan trọng để tránh bàn cờ bị lệch hoặc các mảnh cuối không khớp.

Ô góc “A-1” phải là ô tối, sau đó cứ đặt xen kẽ các màu, cẩn thận đừng dán hai ô cùng màu cạnh nhau.

Đây là timelapse quá trình mình dán các ô cờ.

Sử dụng hình này để hướng dẫn thứ tự màu các ô. Quan trọng nhất là đúng vị trí ô tối/sáng.

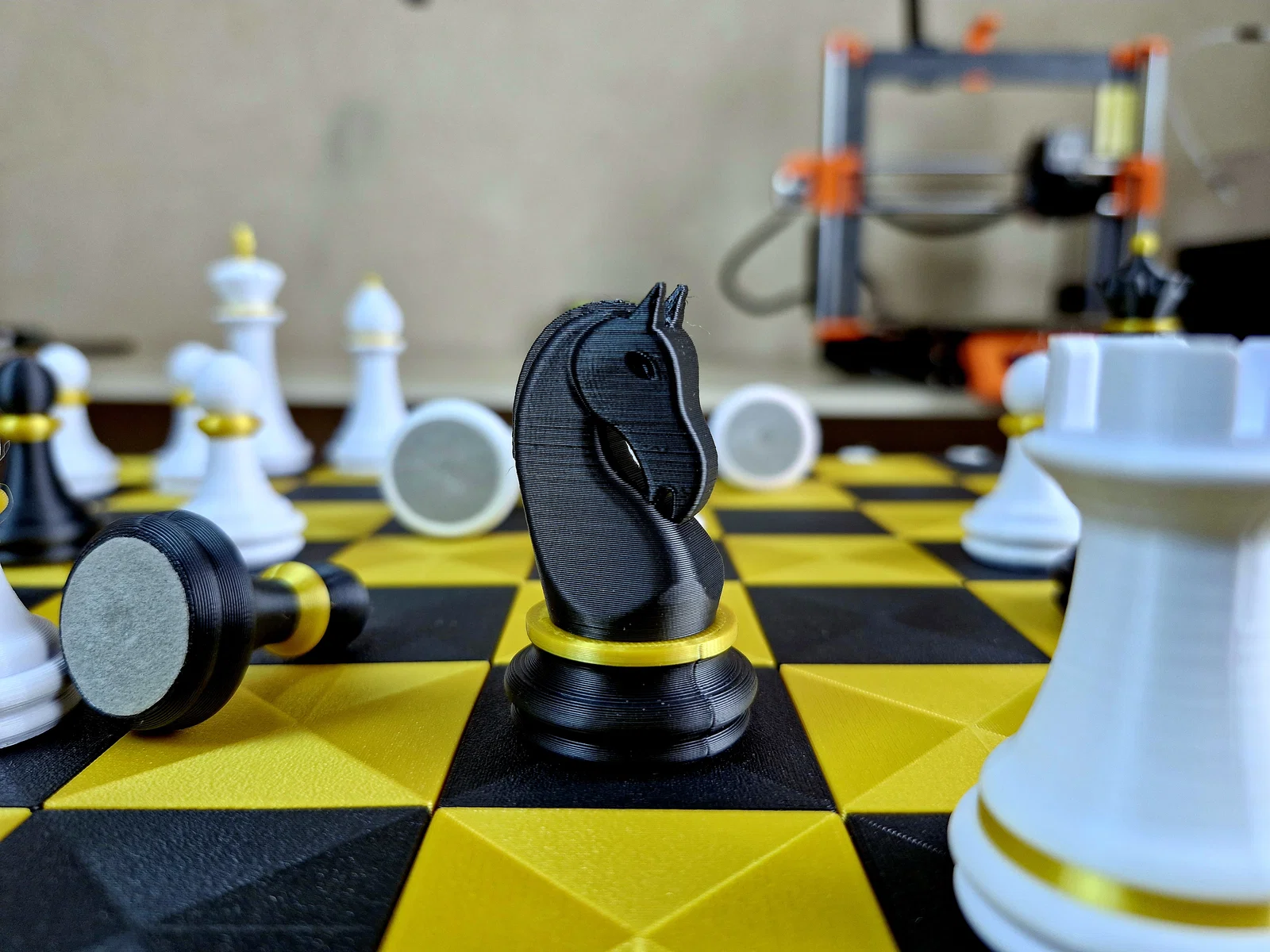

Giờ chỉ cần đặt nam châm vào từng quân cờ. Lưu ý chiều nam châm phải tạo lực hút với bàn cờ, nếu không chúng sẽ bị đẩy ra.

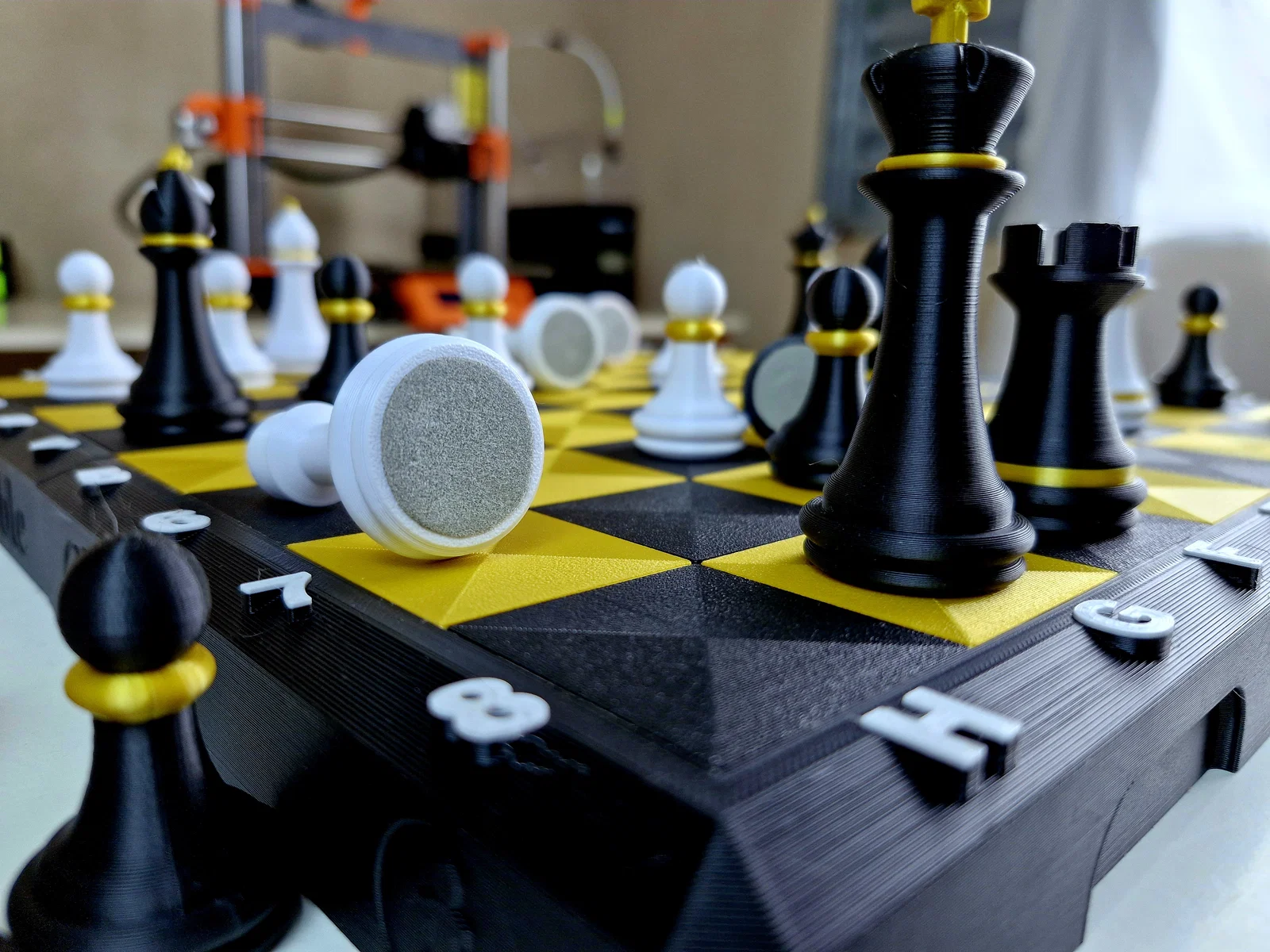

Để che nam châm và tránh trơn trượt, mình cắt và dán giấy nhung bên dưới quân cờ, trông rất đẹp. Mình dùng keo dán giấy thông thường.

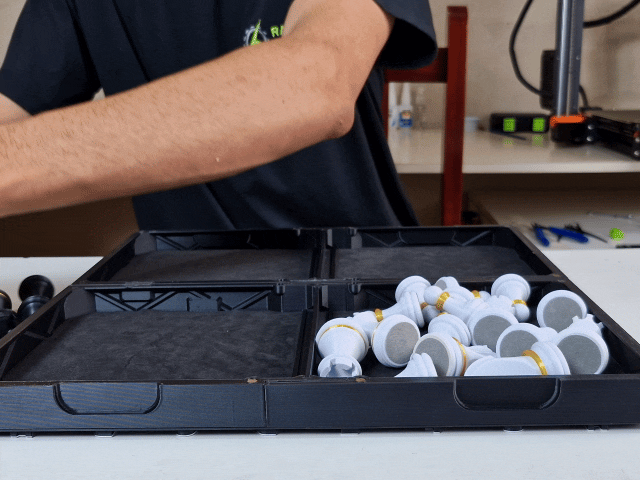

Để hoàn thiện bên trong vali, mình dùng xốp EVA. Nó vừa đẹp lại vừa bảo vệ quân cờ.

Sử dụng khuôn mẫu để cắt chính xác kích thước bên trong vali.

Để dán xốp EVA, bạn dùng băng dính hai mặt loại mỏng, rất dễ mua tại các cửa hàng văn phòng phẩm.
