Băng đạn 20 viên (.177/4.5mm) cho Diana Chaser / Artemis CP2 / v.v.

Đây là các linh kiện nâng cấp giúp bạn biến băng đạn zin thành loại 20 viên. File thiết kế gốc (FreeCAD 1.0) đã được đính kèm.

Các linh kiện cần chuẩn bị:

• Ốc lục giác chìm M3x12mm DIN912
• Lò xo từ băng đạn Diana Chaser cũ...

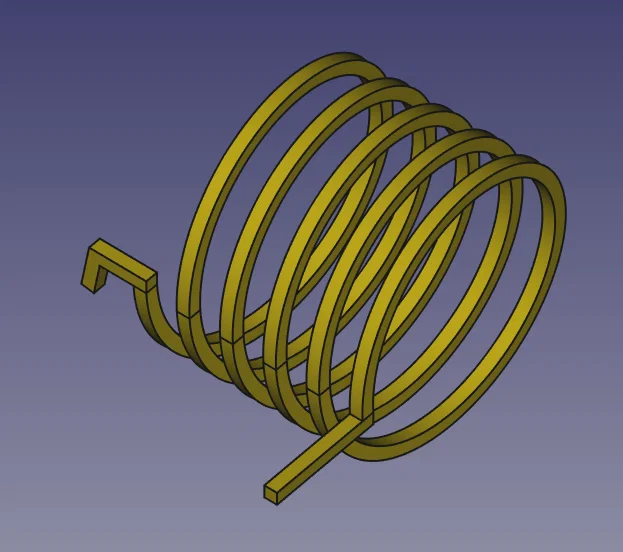

• ...hoặc tự quấn lò xo mới: đường kính ngoài 10.5mm, chiều cao 8.5mm, 5 vòng xoắn, dây thép 0.5mm, một đầu bẻ móc 2mm, đầu còn lại làm chốt ngang 4mm

Dụng cụ cần thiết:

• Mũi khoan 2.5mm, máy khoan (để làm sạch lỗ vít M3. Có thể dùng mũi taro M3 nếu có).
• Khóa lục giác 2.5mm.
• Nhíp mảnh hoặc kim, kèm mũi khoan 1.5mm (để mở rộng lỗ giữ móc lò xo).
• Kìm mũi nhọn (để giữ và luồn phần thẳng của lò xo vào lỗ chốt trên follower).

Hướng dẫn lắp đặt:

• In các chi tiết với mặt phẳng lớn nhất nằm xuống bàn in. Dùng support cho phần follower.

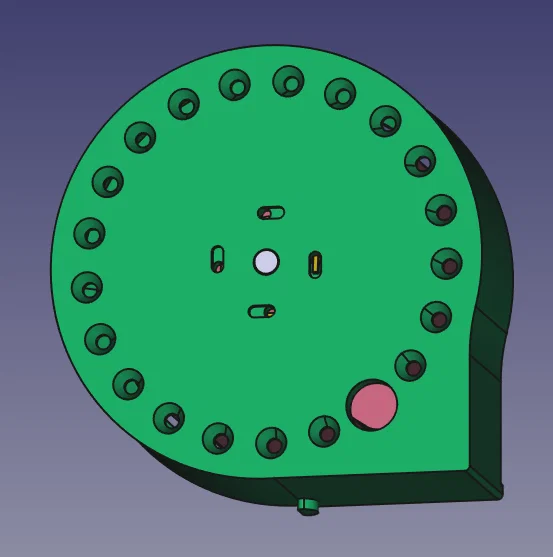

• Làm sạch lỗ trung tâm của vỏ băng đạn bằng mũi khoan 2.5mm.
• Tùy chọn: Có thể dùng taro M3 nhưng chỉ vặn vào khoảng 2/3 chiều sâu để tránh bị lỏng ốc.
• Làm sạch bavia và chỉ nhựa bên trong nơi đạn đi qua.
• Mở rộng các lỗ giữ lò xo trên vỏ băng đạn bằng nhíp hoặc mũi khoan 1.5mm.
• Đảm bảo lỗ giữ lò xo trên follower có thể nhét vừa chốt lò xo.
• Luồn móc của lò xo vào lỗ giữ bên phải vỏ băng đạn (nhìn từ phía sau súng), dùng nhíp chặn lại để cố định.

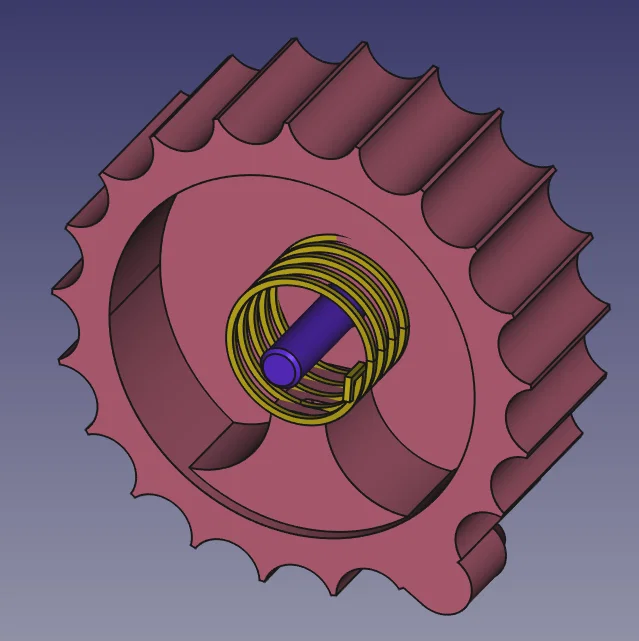

• Luồn chốt của lò xo vào follower bằng kìm mũi nhọn, nghiêng follower sang một bên.

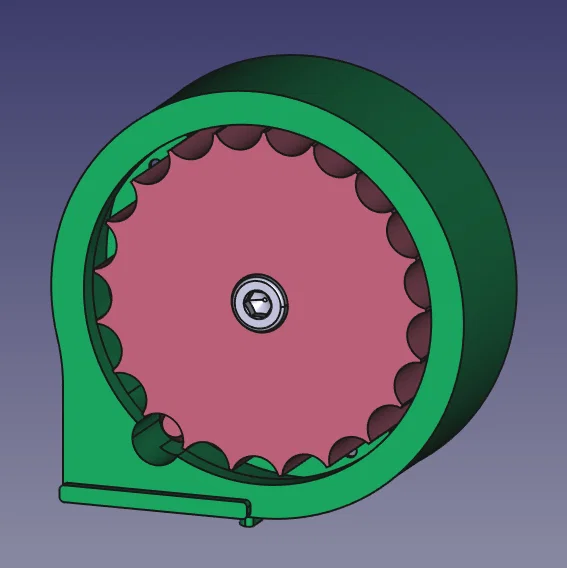

• Đặt follower vào vỏ băng đạn, điều chỉnh cho cân bằng rồi lồng tab chặn đạn vào lỗ nạp đạn.
• Vặn ốc vừa khít, đảm bảo follower vẫn di chuyển trơn tru không bị kẹt.
• Xong!

Lưu ý: Việc lắp lò xo lần đầu có thể khá khó khăn và dễ gây ức chế, hãy cứ bình tĩnh thực hiện nhé!
