Giá đỡ mỏ hàn cho Dremel Workstation - Bộ ép Heat-Set Insert

Khi lắp các loại heat-set insert, một bộ khung nhấn (press tool) sẽ hỗ trợ rất nhiều để đảm bảo mọi thứ được thẳng hàng và chuẩn xác. Nếu bạn đã có sẵn một chiếc Dremel, thì bộ giá đỡ Dremel Workstation có thể trở thành một công cụ cực kỳ đa năng thay vì phải mua riêng một bộ máy ép insert chuyên dụng.

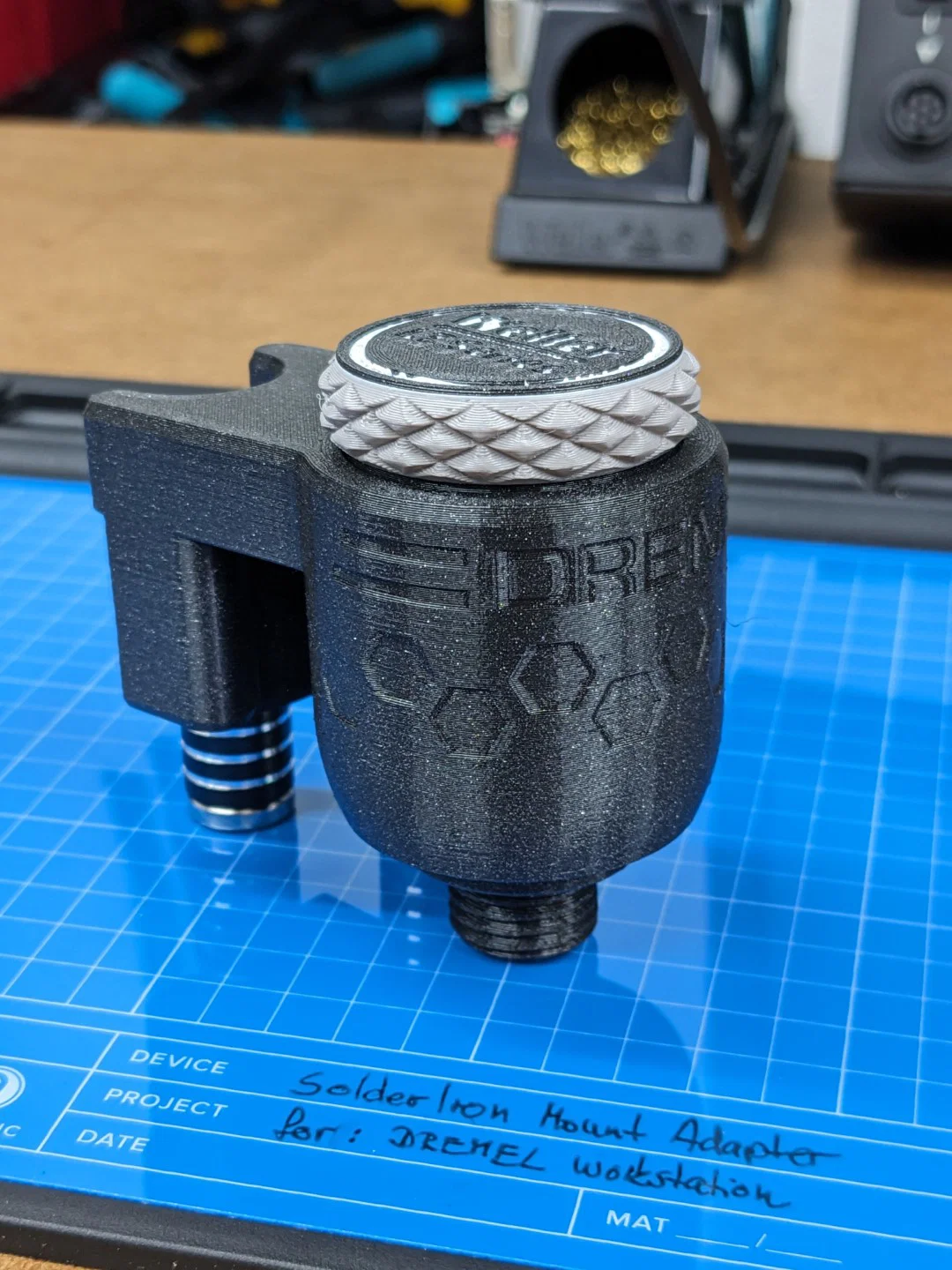

Adapter này cho phép bạn gắn mỏ hàn vào Dremel Workstation một cách dễ dàng, biến nó thành một máy ép heat-set insert hoàn hảo với chi phí cực rẻ. Vì nó sử dụng tùy chọn gắn kết tiêu chuẩn của Dremel, bạn chỉ mất vài giây để lắp vào mà không cần chỉnh sửa gì thêm cho Workstation.

Nếu bạn in mẫu này và thấy ưng ý, hãy cân nhắc mời mình một ly cà phê. Mình đã bỏ rất nhiều công sức để tạo các bản in thử nghiệm nhằm tối ưu hóa và ghi chú đầy đủ để bạn có thể sử dụng dễ dàng. Sẽ rất tuyệt nếu đủ tiền cà phê để bù lại phần nhựa in đã dùng trong quá trình này

Chi tiết mô hình và lắp ráp

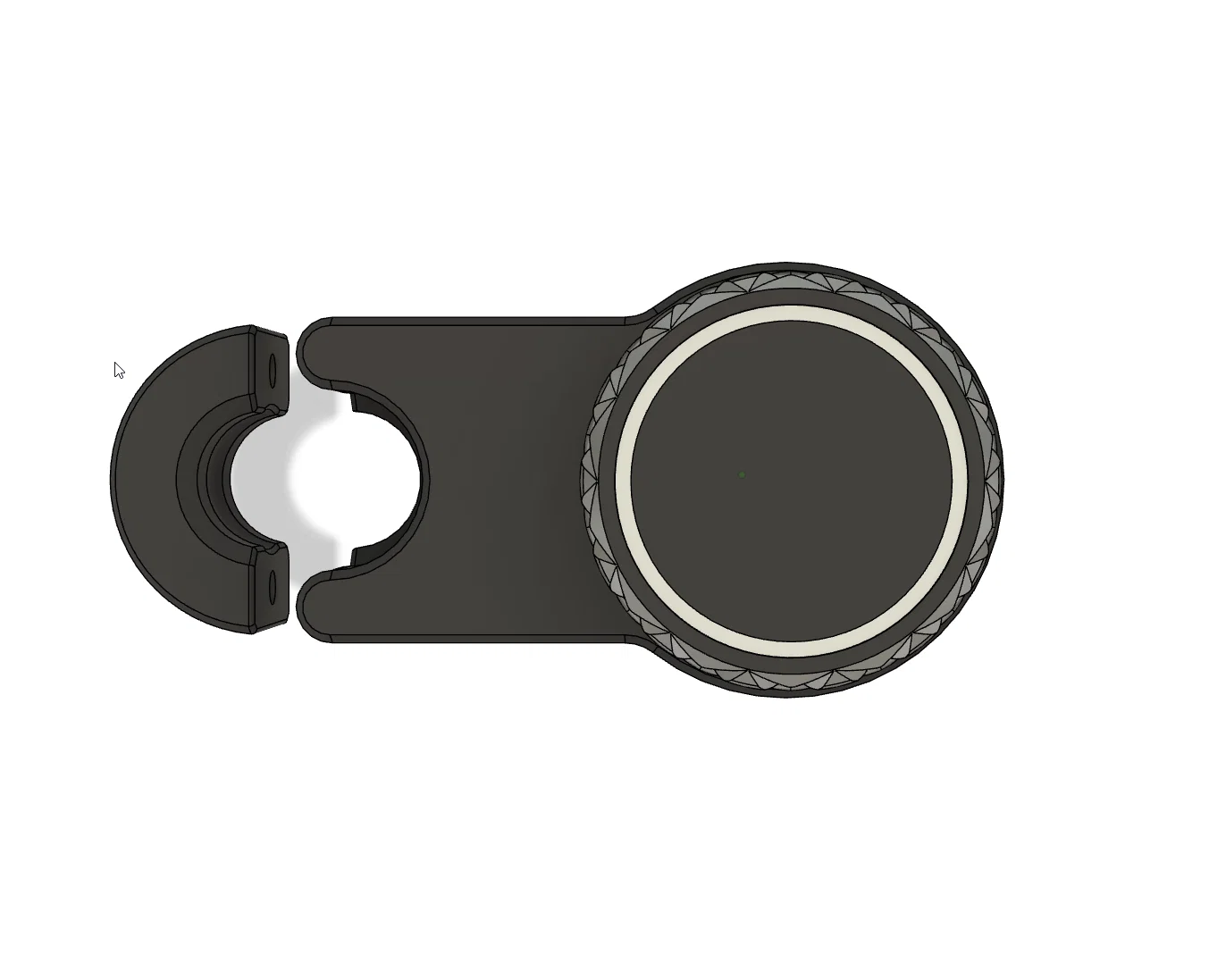

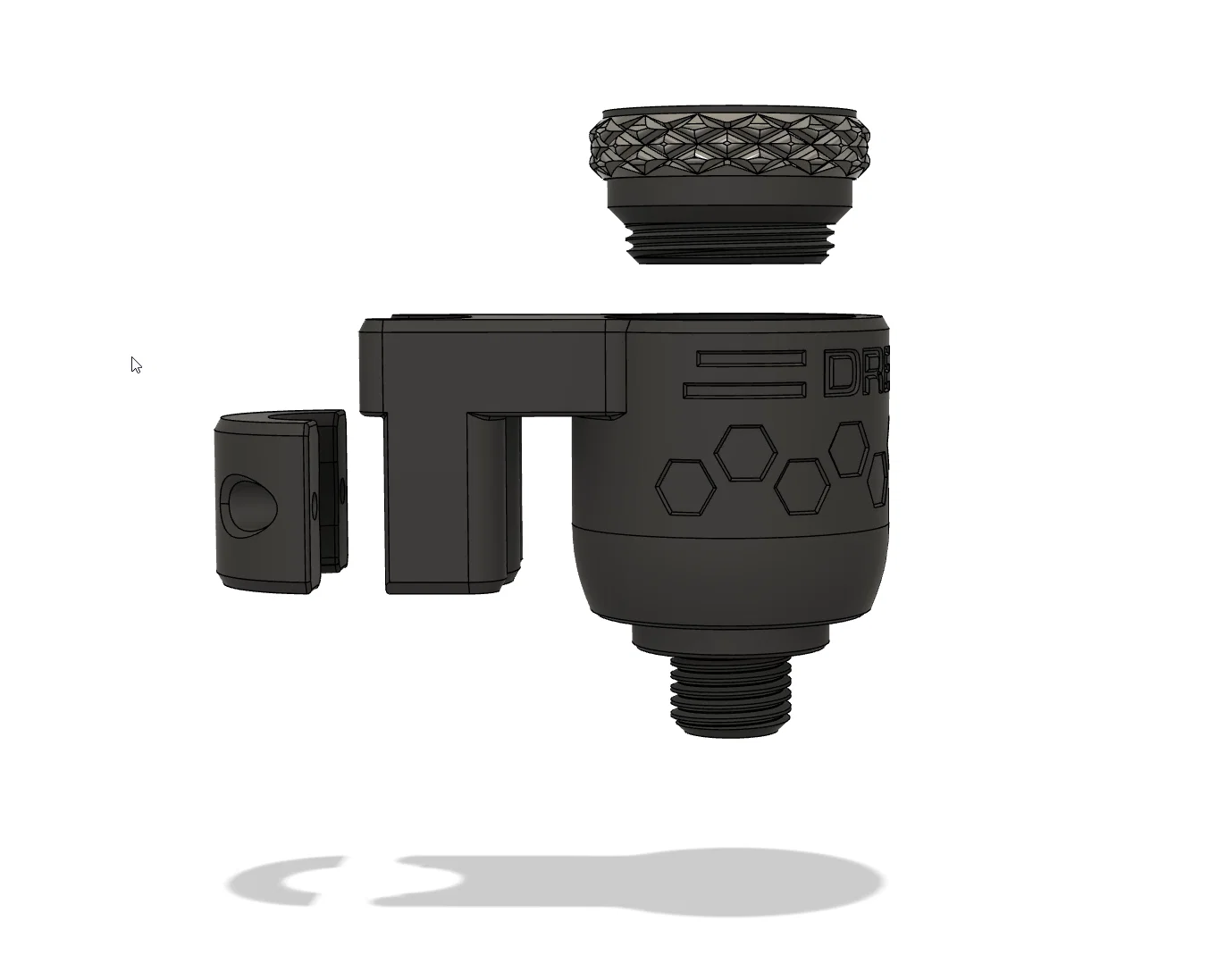

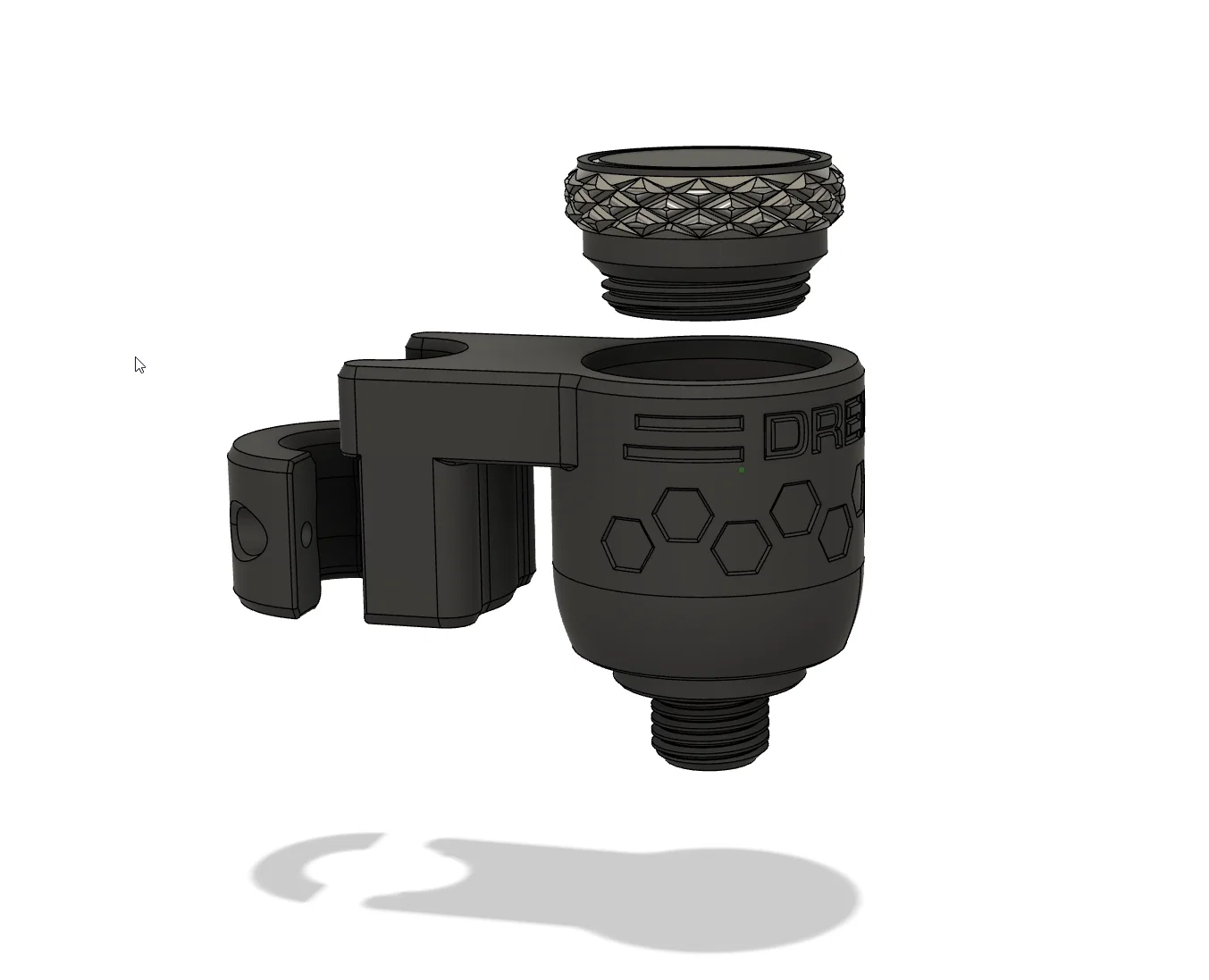

Không có gì nhiều để nói, nó vừa vặn hoàn hảo với Dremel Workstation, và hy vọng là vừa với mỏ hàn của bạn nữa, mình đã cố gắng hết sức để thêm một chút tinh tế vào thiết kế này. Chỉ cần in ra, lắp hai heat-set insert vào là xong. Bạn cứ xem theo hình hướng dẫn nhé:

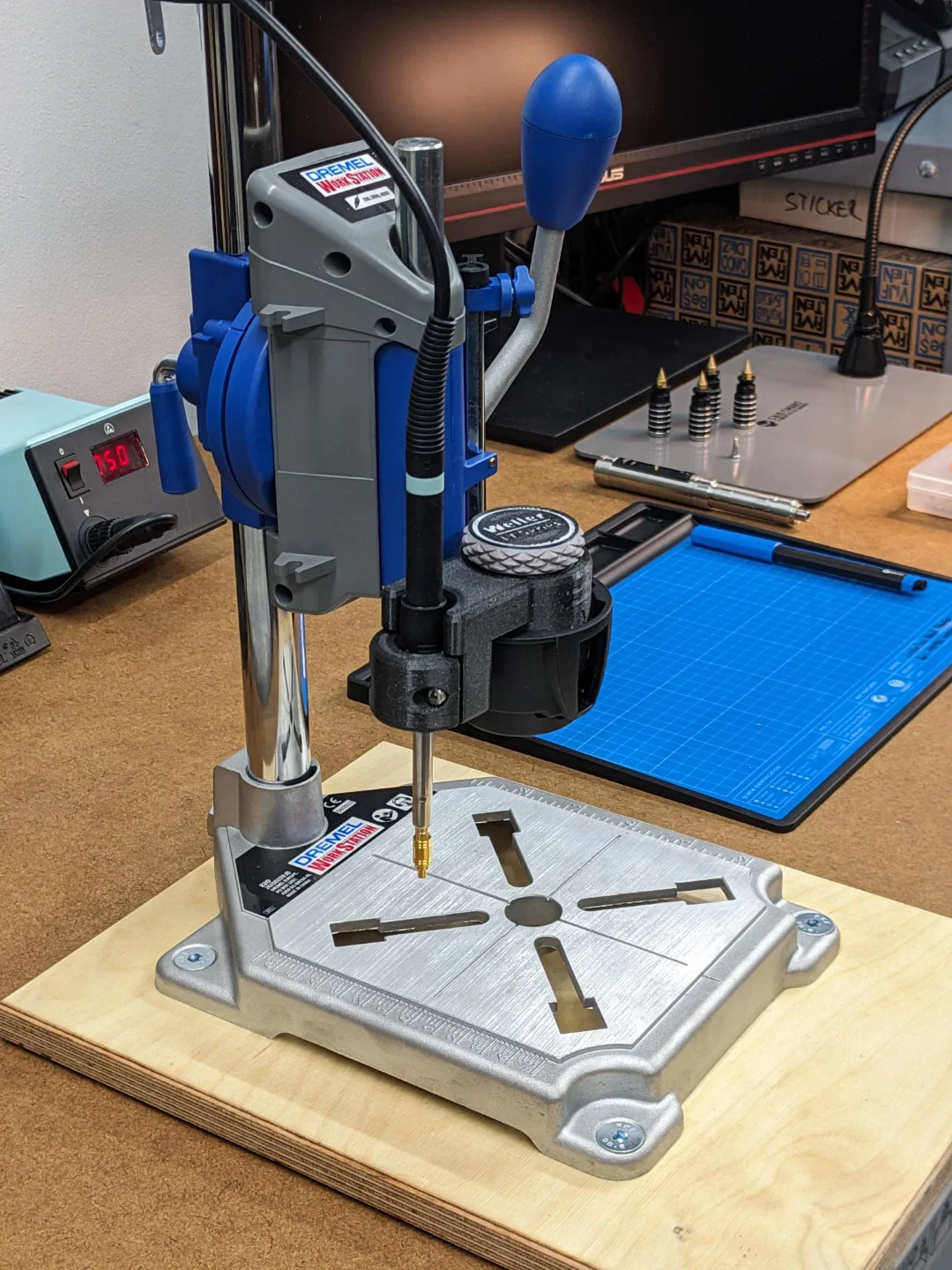

Sau đó gắn nó vào Dremel Workstation là bạn đã sẵn sàng sử dụng rồi :-)

Khả năng tương thích

Mình thiết kế adapter này để vừa khít với mỏ hàn Weller dòng WP. Nhờ thiết kế hình tròn đơn giản, nó cũng tương thích với nhiều loại mỏ hàn có kích thước tương đương với đường kính tay cầm khoảng ~15.5mm. Nếu không chắc liệu nó có vừa với mỏ hàn của bạn không, cứ in thử cái ngàm nhỏ ra rồi đo thử. Nếu không vừa mà bạn không muốn tự chỉnh sửa (remix), hãy nhắn cho mình, biết đâu mình sẽ làm thêm phiên bản cho các loại mỏ hàn khác hoặc cơ chế linh hoạt hơn.

Lúc đầu mình định thêm bản lề vào một bên ngàm và làm các adapter kẹp cho nhiều loại mỏ hàn khác nhau. Nhưng vì cần gấp để dùng vào cuối tuần nên mình đã làm đơn giản đi một chút ;-) . Dù sao thì, nếu bạn thấy hứng thú, hãy cho mình biết nhé, biết đâu mình sẽ sắp xếp thời gian để hoàn thiện nó sau.

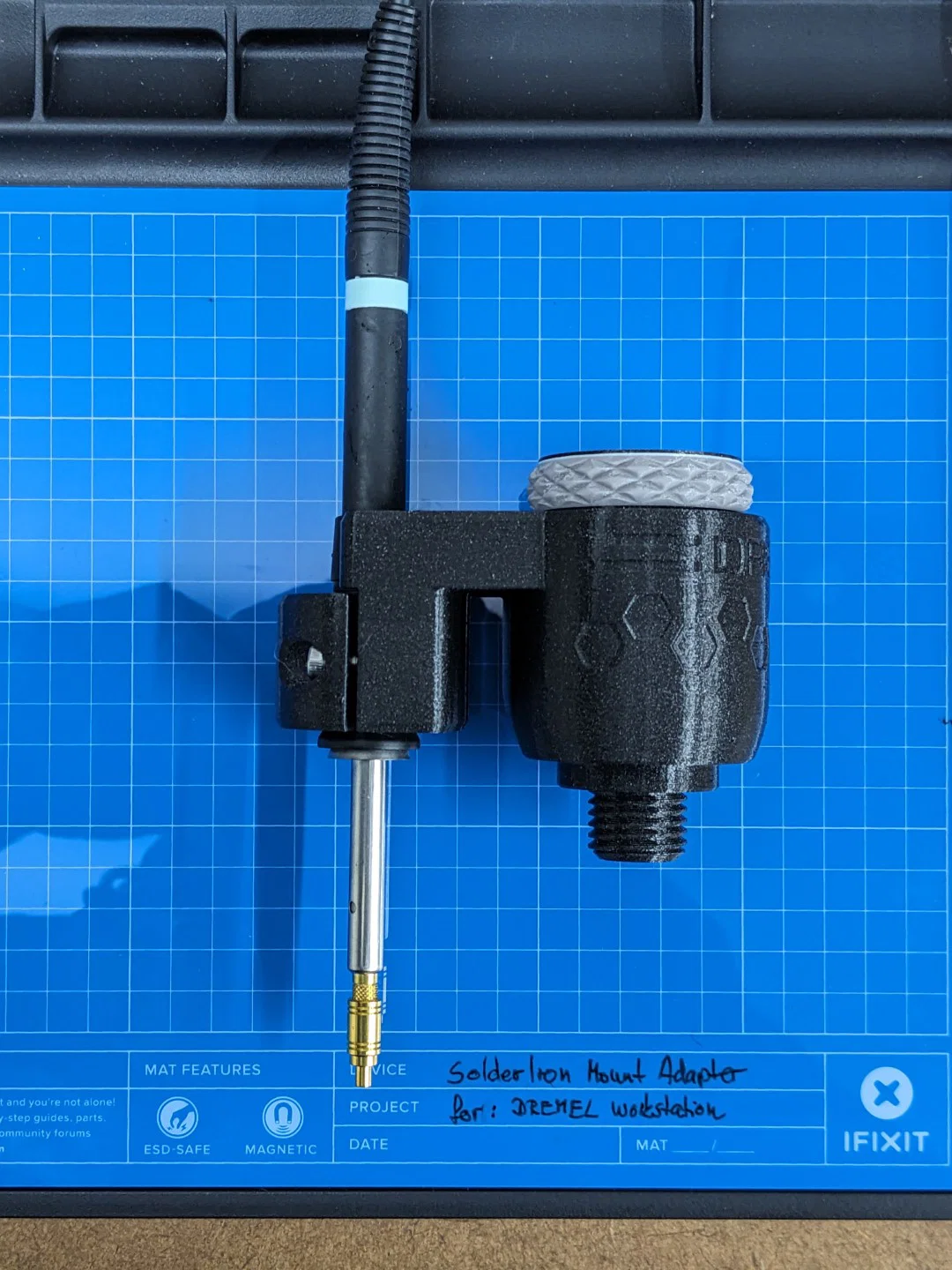

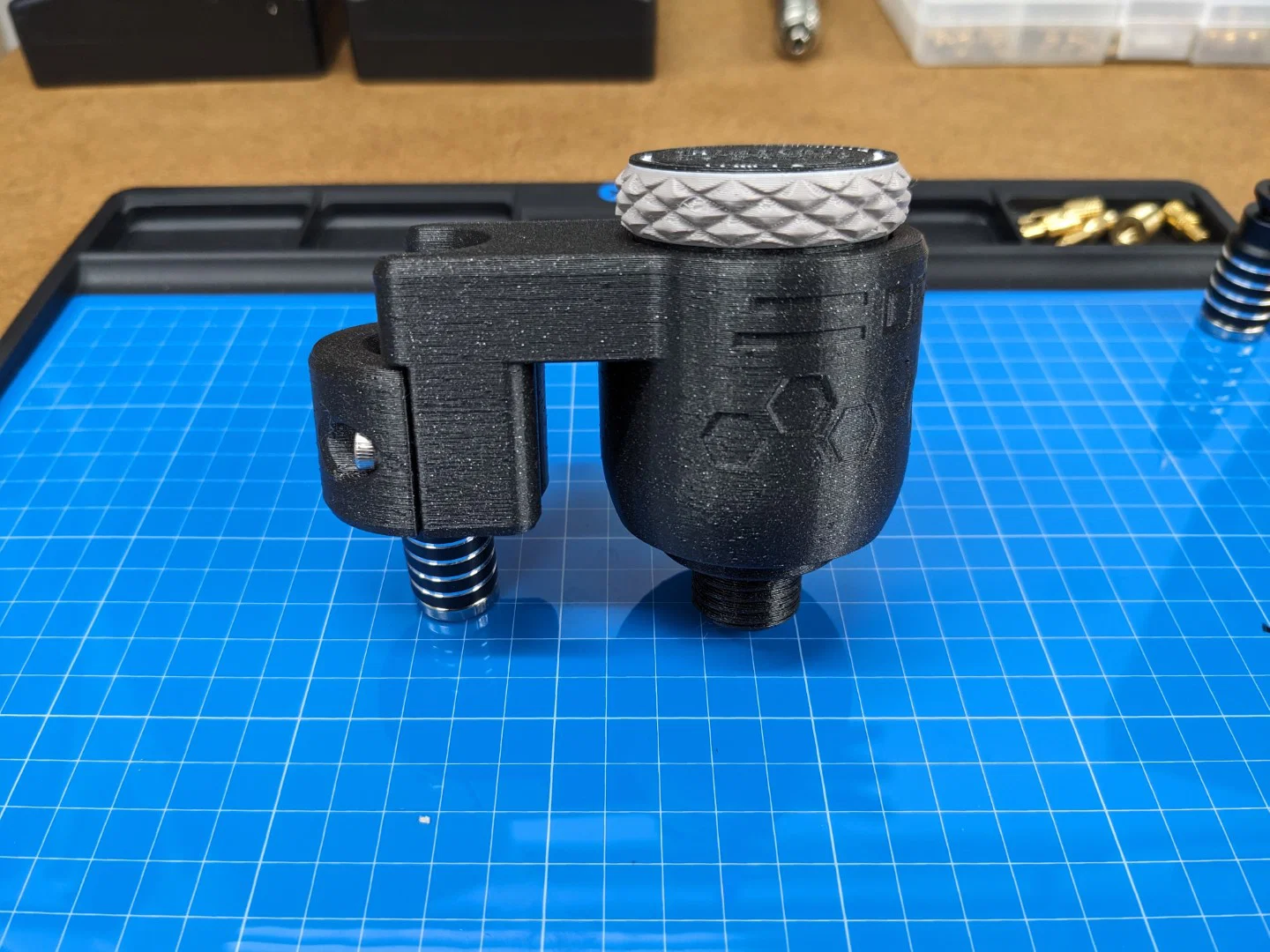

Đây là hình ảnh của nó sau khi lắp cho mỏ hàn Weller dòng WP mà mình đã thử nghiệm:

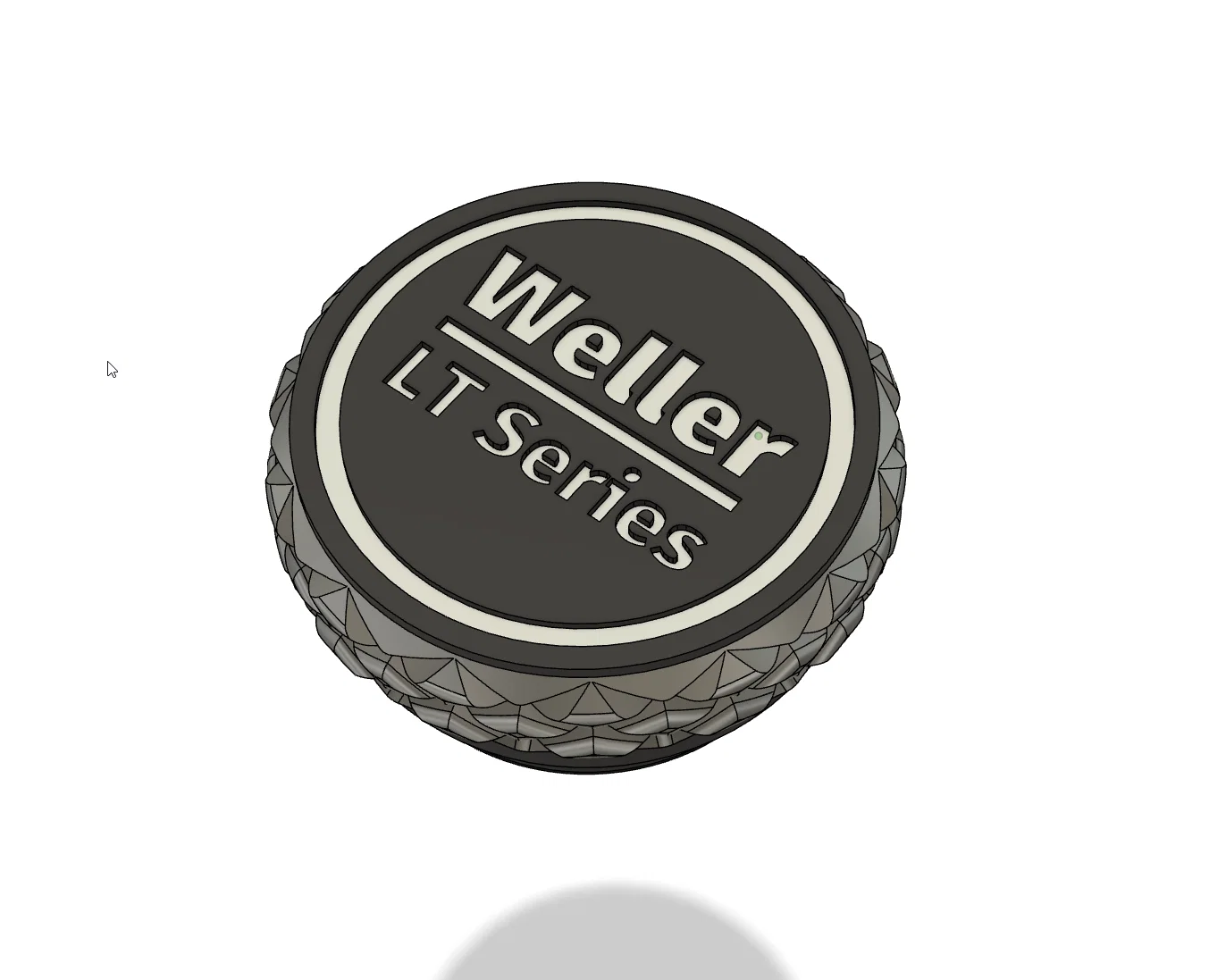

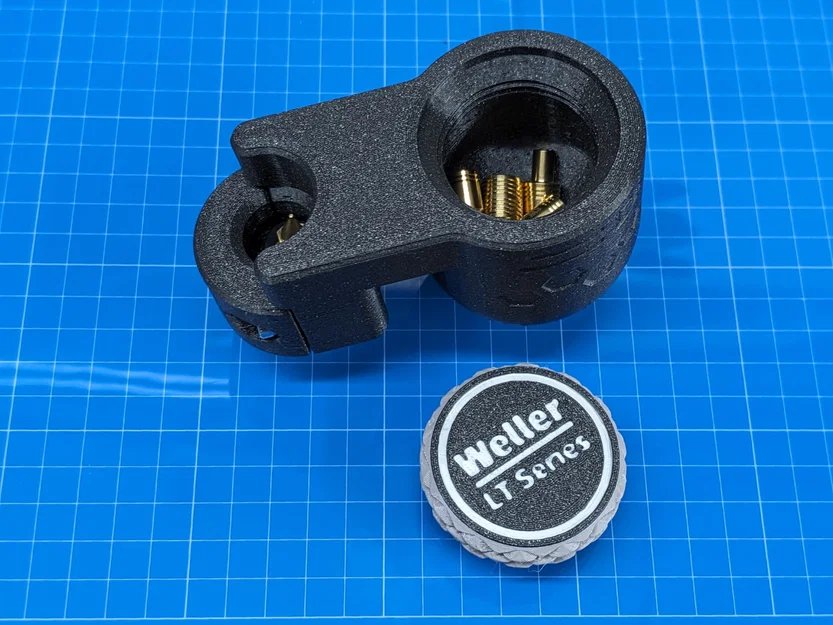

Nắp tùy chỉnh

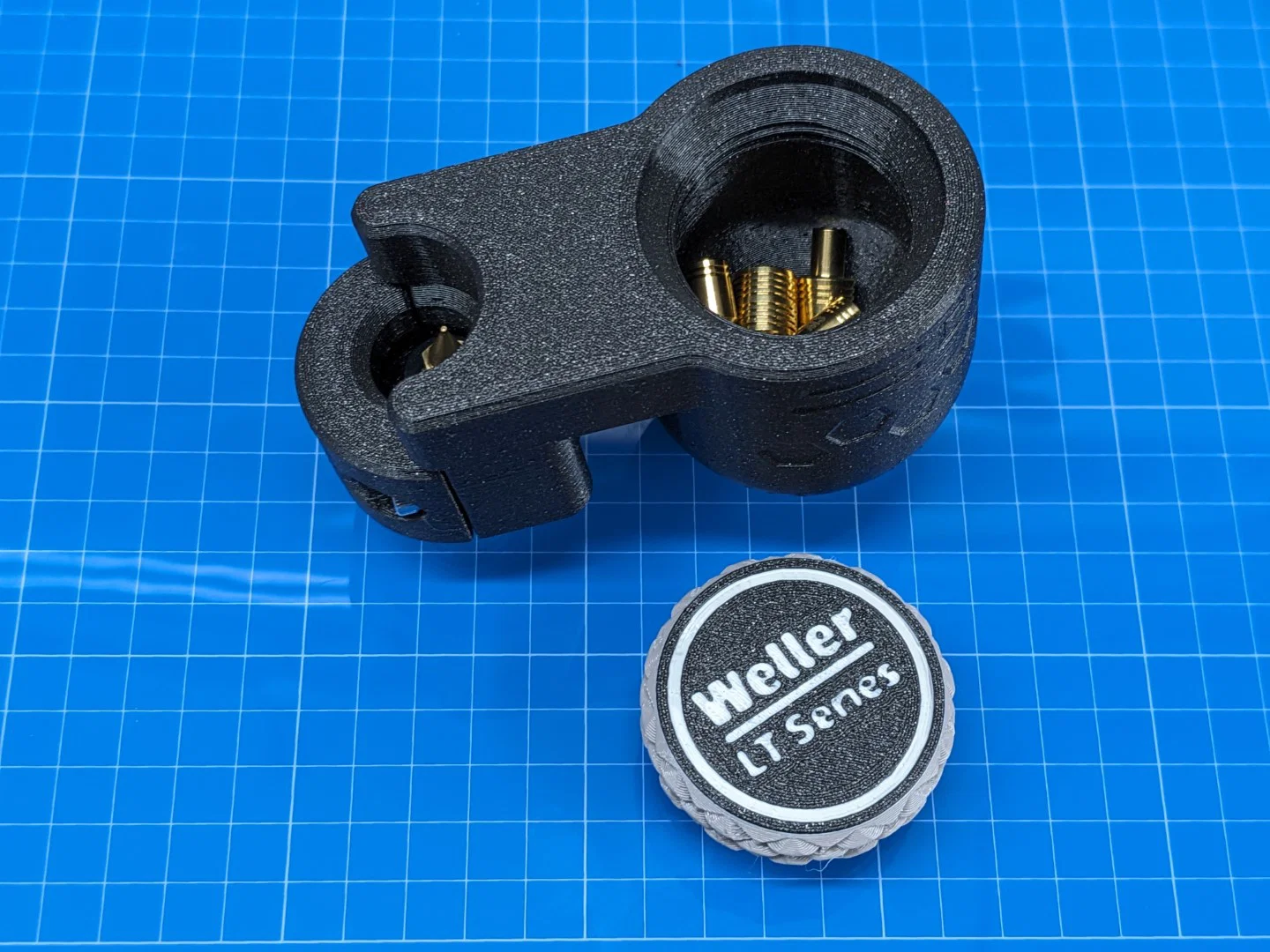

Để trông đẹp mắt hơn, bạn có thể in chữ hoặc logo lên nắp ngăn chứa. Hoặc thiết kế thêm giá giữ dụng cụ ở mặt dưới của nắp để giữ các đầu adapter heat-set insert cố định. Nếu có làm, hãy chia sẻ mô hình của bạn với mọi người nhé!

Linh kiện cần thiết:

• 2 x Heat Set Insert: M4x5.8x6.3
• 2 x Vít đầu trụ: M4x12

Thông số in:

Vật liệu: Dùng loại có độ cứng và độ dẻo dai tốt. Mình dùng PETG và thấy rất ổn. Độ dày lớp in (Layer Height): 0.2mm Số vách (Perimeters): 5 Mật độ in (Infill): 25% Vị trí đường nối (Seam Position): Ngẫu nhiên (Random) Hỗ trợ (Support): Không Hướng in: Đặt các bộ phận úp ngược xuống mặt bàn in
