Bộ Hút Bụi Cho Máy Cưa Vòng (Bandsaw Dust Extractor)

Giải pháp hút bụi cho máy cưa vòng thực sự hiệu quả, nay đã có thể in 3D!

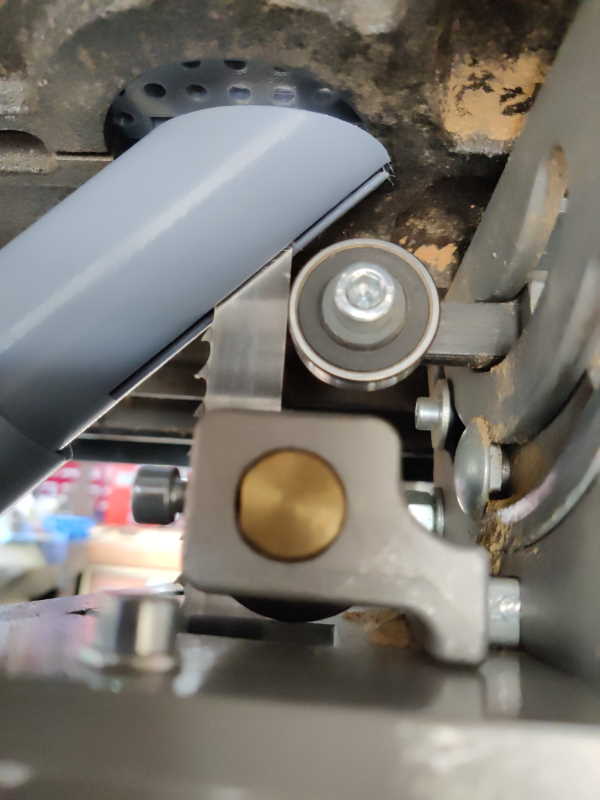

Máy cưa vòng thường không quá hiệu quả trong việc xử lý bụi gỗ. Thiết kế này, dựa trên video của Steve Maskery trên YouTube, giải quyết triệt để vấn đề đó bằng cách đặt ống hút bụi gần ngay vị trí lưỡi cưa, giúp thu gom nhiều bụi hơn hẳn so với cổng hút mặc định của máy.

Sản phẩm này được thiết kế để dùng với máy hút bụi gia đình (áp suất cao, lưu lượng thấp) thay vì máy hút bụi chuyên dụng cho xưởng gỗ (áp suất thấp, lưu lượng cao).

Steve Maskery giải thích cách vận hành (và chứng minh độ hiệu quả) tốt hơn nhiều so với mình:

Sau khi xem xong, mọi người nhớ đăng ký kênh của bác ấy nhé: bác ấy có rất nhiều video hướng dẫn bổ ích.

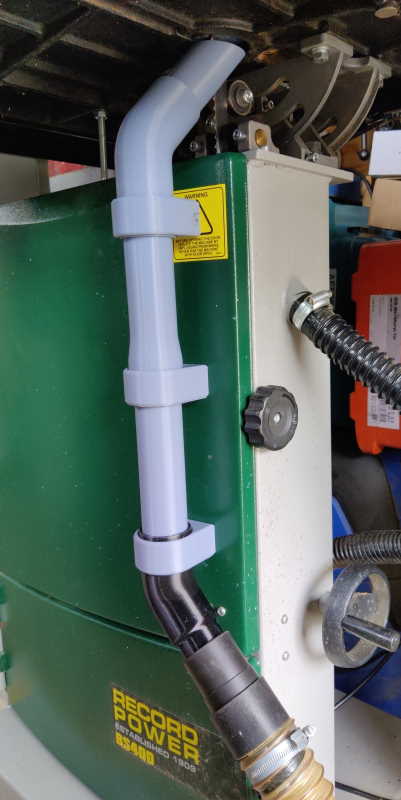

Phần ngàm gắn bằng nam châm có độ cong bán kính 1.5 mét ở mặt tiếp xúc, được thiết kế vừa khít với cánh cửa của máy cưa vòng Record BS400. Nếu anh em dùng máy cưa khác có cửa phẳng hoặc độ cong khác, có thể sẽ cần chỉnh sửa lại thiết kế phần ngàm một chút (file STEP đã đính kèm để mọi người chỉnh sửa dễ dàng). Hoặc cách khác là dùng kẹp ống như cách Steve làm trong video.

Các ngàm này được thiết kế để gắn nam châm đường kính 20 mm, dày 6 mm bằng keo siêu dính (cần đảm bảo chúng được giữ chặt vào cửa máy). Mọi người cũng có thể dùng hai viên nam châm đường kính 20 mm, dày 3 mm thay cho một viên dày 6 mm nếu muốn.

Khớp nối máy hút bụi ở đáy (phần in màu đen trong ảnh) được thiết kế vừa với ống hút bụi nhà mình. Mọi người có thể kiểm tra xem nó có vừa với máy của mình không, hoặc chỉ cần in thêm một chi tiết phần đầu để gắn máy hút bụi vào đó là xong.
