Tấm chắn MCU êm ái cho Sovol SV06 (Plus) ACE

Đây là tấm chắn thay thế cho hộp MCU của dòng máy in Sovol SV06 ACE và SV06 Plus ACE. (Mô hình này là phụ kiện đi kèm với tấm chắn nguồn PSU). Mặc dù hộp MCU không phải là bộ phận ồn nhất (danh hiệu đó thuộc về bộ nguồn PSU), nhưng thiết kế tản nhiệt của nó khá tệ. Quạt gốc chỉ thổi khí vào SoC thay vì hút khí nóng ra ngoài, và toàn bộ vỏ hộp cũng có quá ít lỗ thông gió, mà lại còn rất nhỏ.

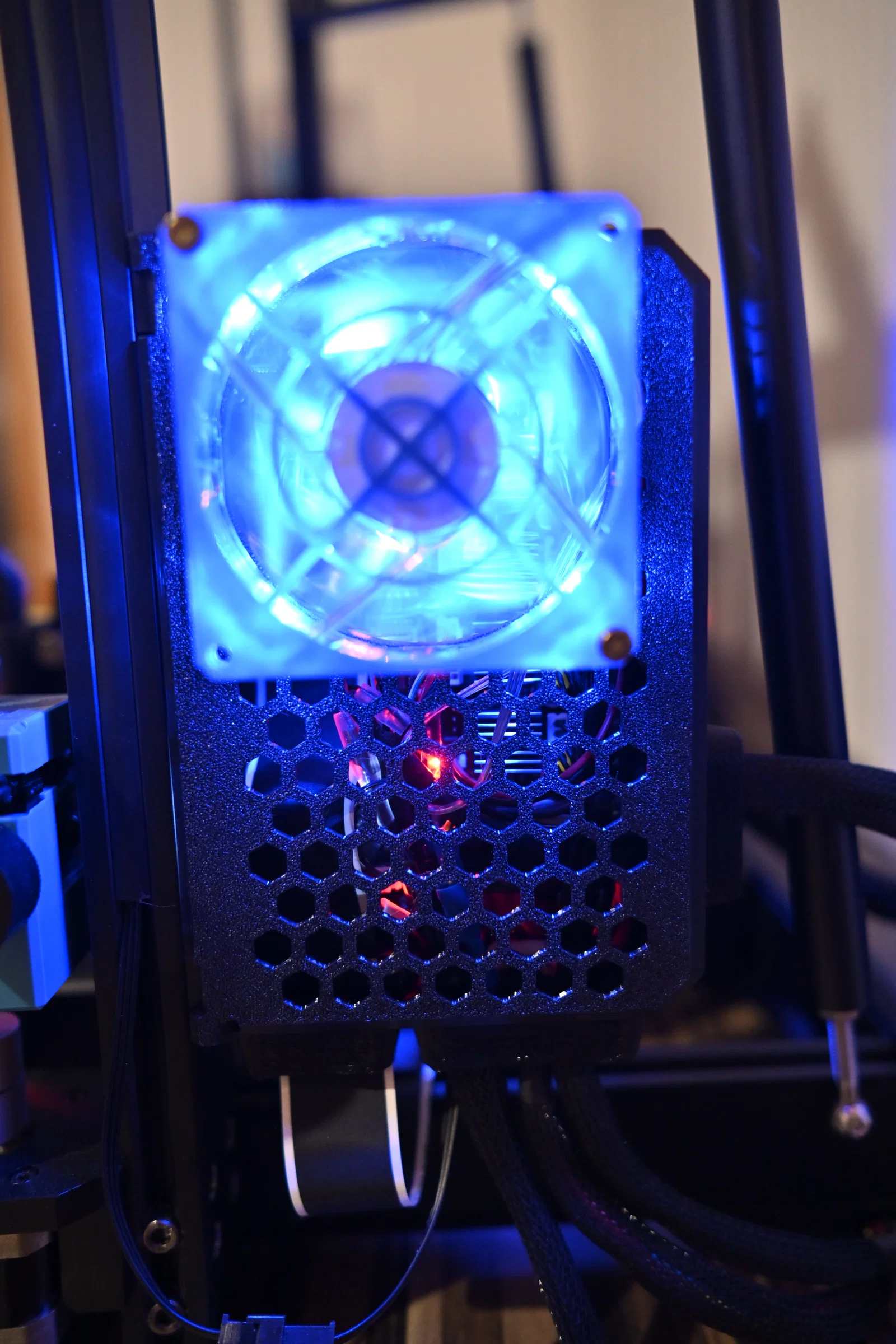

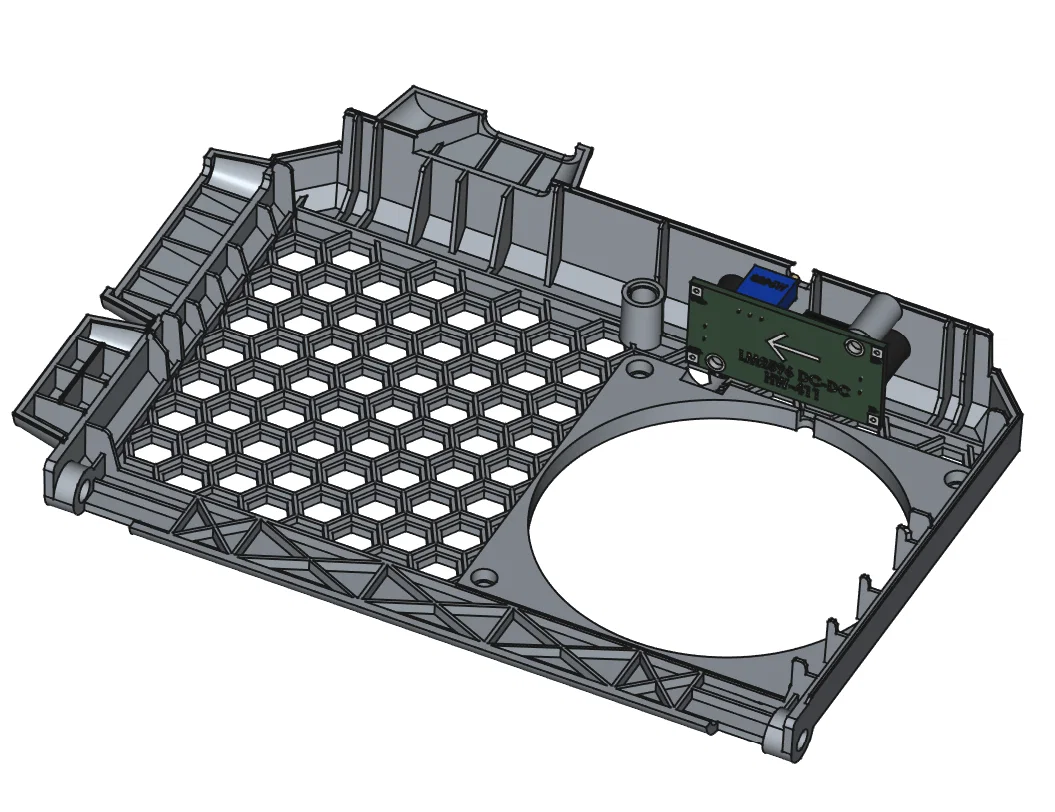

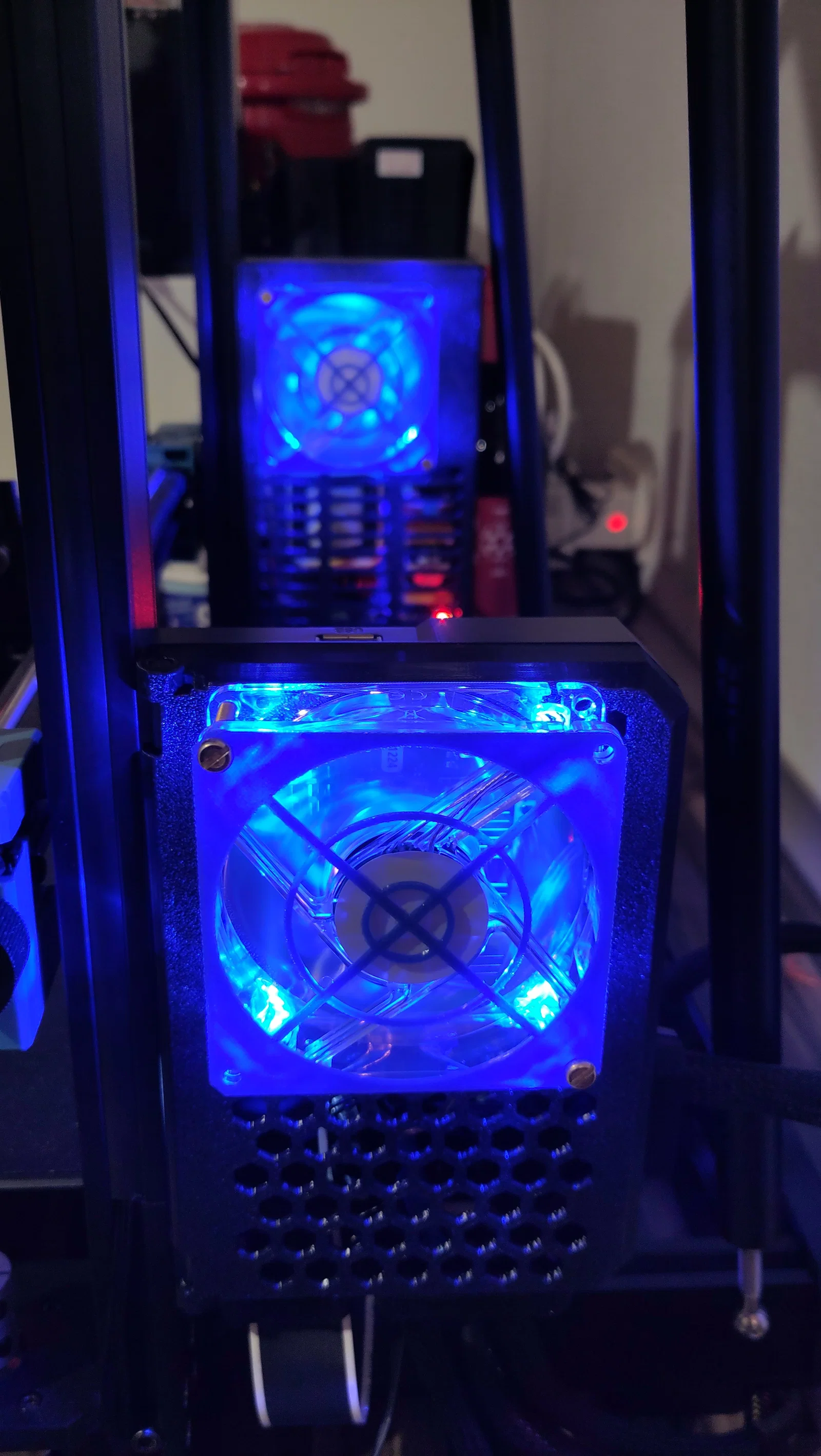

Sản phẩm này thay thế tấm chắn MCU gốc bằng một tấm mới cho phép bạn lắp quạt 80mm rời và (tùy chọn) mạch hạ áp 2596 để giảm tốc độ quạt. Mình khuyên bạn nên lắp quạt theo hướng hút khí từ trong vỏ hộp ra ngoài; cách này giúp lưu thông không khí nhanh hơn và tản nhiệt hiệu quả hơn. File mô hình in tốt ở chiều cao lớp 0.2mm với đầu phun tiêu chuẩn 0.4mm. Bạn sẽ cần thêm một ít support bên dưới các khe đi dây và đế gắn mạch hạ áp (khuyên dùng kiểu organic tree support). Nếu bạn định in trực tiếp trên máy SV06 ACE hoặc Plus ACE, hãy kiểm tra profile máy xem tính năng "external thick bridges" có đang bật không, nếu có thì hãy tắt nó đi. (Theo mình thì tính năng này làm phần overhang xấu hơn và không phù hợp khi kết hợp với các bề mặt support).

Những thứ cần chuẩn bị cho việc lắp ráp:

1. Tấm chắn MCU đã in (nên dùng nhựa PETG, dùng PLA cũng được).
2. 1 ốc cấy (melt-in nut) M4x5 cho chốt cửa.
3. 2 ốc cấy M4x5 để bắt quạt.
4. 2 ốc M4x35 cho quạt (ưu tiên dùng ốc đồng, nhưng chất liệu khác vẫn ổn).
5. Một chiếc quạt PC 8025 loại yên tĩnh với điện áp phù hợp (24V hoặc 12V nếu dùng kèm mạch hạ áp).
6. Một tấm lưới chắn quạt 80mm; mình đã dùng .
7. 2 ốc cấy M3x4 cho mạch hạ áp (tùy chọn).
8. 2 ốc M3x5 cho mạch hạ áp (tùy chọn).
9. 1 mạch hạ áp LM2596 (tùy chọn).

Ngoài ra, nếu bạn không muốn làm hỏng tấm chắn và quạt zin, bạn cần chuẩn bị thêm một sợi dây cáp với đầu cắm JST-XH (2.5mm). Nếu bạn dùng mạch LM2596 và cáp JST có sẵn, hãy chú ý cực âm dương vì chuẩn này không đồng nhất. Mạch hạ áp nhỏ đó sẽ "ra đi" ngay lập tức và rất ấn tượng nếu bạn nối ngược cực -24V.
