Hệ Thống Lọc Khí Nâng Cao Cho Prusa CORE One (Bản In Tự Chế)

Nâng cấp chiếc Prusa CORE One của bạn lên một tầm cao mới với hệ thống lọc khí nâng cao tự in (unofficial), được thiết kế để cải thiện hiệu suất lọc không khí mà vẫn giữ được vẻ ngoài gọn gàng, tinh tế.

Phiên bản này lấy cảm hứng từ phụ kiện Advanced Filtration chính hãng của Prusa (link sản phẩm chính thức) và Prusa Advanced Filtration - Core One Retrofit từ EvoDesigns_1827197, nhưng đã được tùy chỉnh dựa trên thiết kế gốc cho dòng Core One của Prusa.

Mô hình này tích hợp quạt hiệu suất cao và bộ lọc có thể thay thế, được mô phỏng theo hệ thống lọc khí mini có sẵn tại đây từ Blurolls. Điều này đảm bảo khả năng lọc bụi mịn tuyệt vời cho quá trình in ấn an toàn và sạch sẽ hơn — đặc biệt là khi làm việc với các loại nhựa như ABS, ASA, PC Blend và các hợp chất khác có thể phát thải khói độc.

Tính năng

🔧 Vỏ ngoài in 3D hoàn toàn: Thiết kế tối ưu để in dễ dàng. Nên sử dụng các vật liệu bền như PETG hoặc ASA.

🌬 Hệ thống lọc hiệu quả: Sử dụng quạt hoạt động mạnh mẽ và lõi lọc đa lớp để thu giữ bụi mịn và khử mùi.

🧩 Tích hợp gọn gàng: Gắn khớp hoàn hảo vào Prusa CORE One mà không gây ảnh hưởng đến hoạt động của máy. Giống y hệt phiên bản gốc!

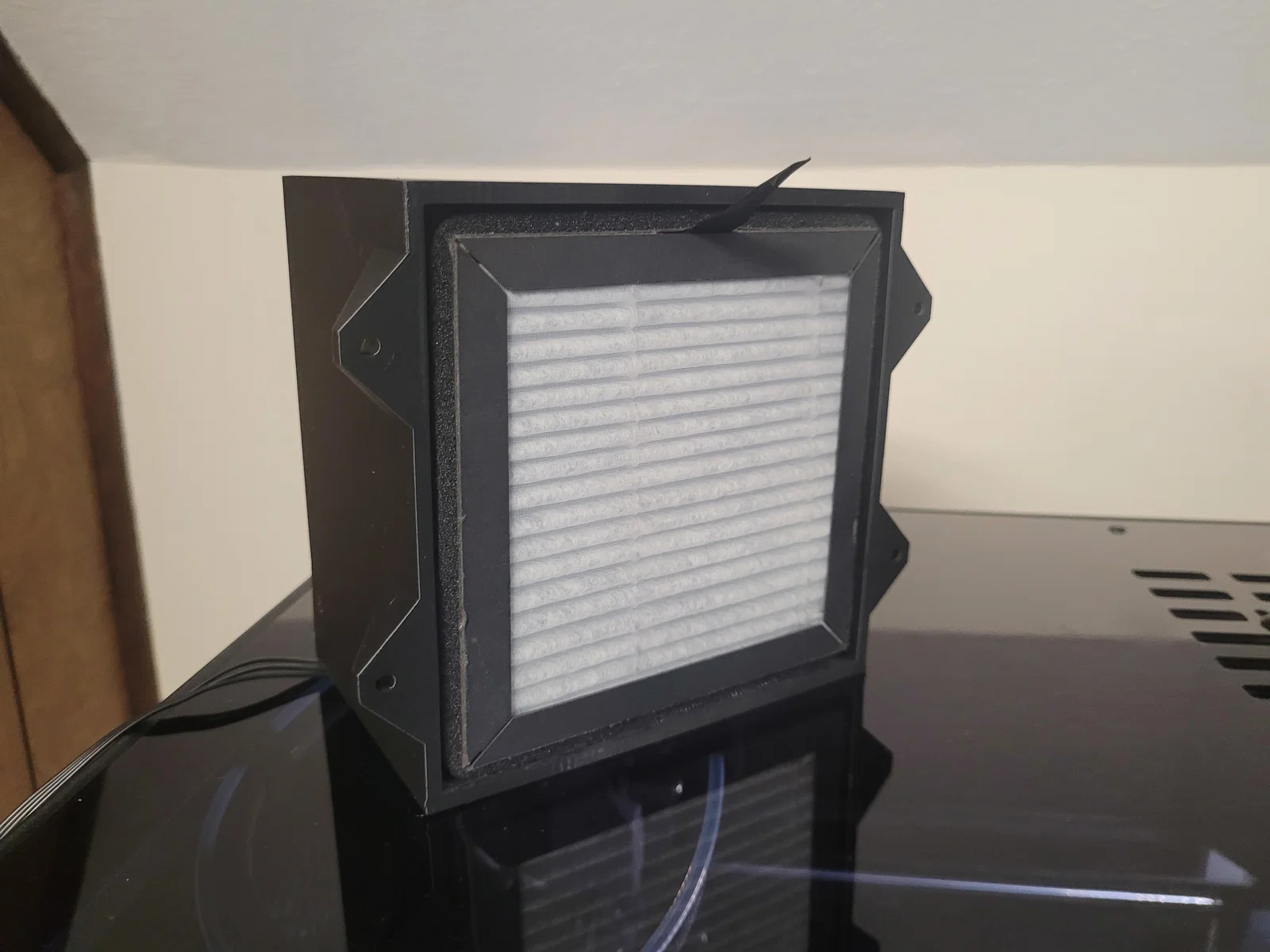

♻ Dễ dàng thay thế lõi lọc: Khi cần thay thế, chỉ việc tháo lõi cũ và lắp lõi mới — không cần dụng cụ đặc biệt nào cả. Giống y hệt phiên bản gốc!

Thiết kế bao gồm

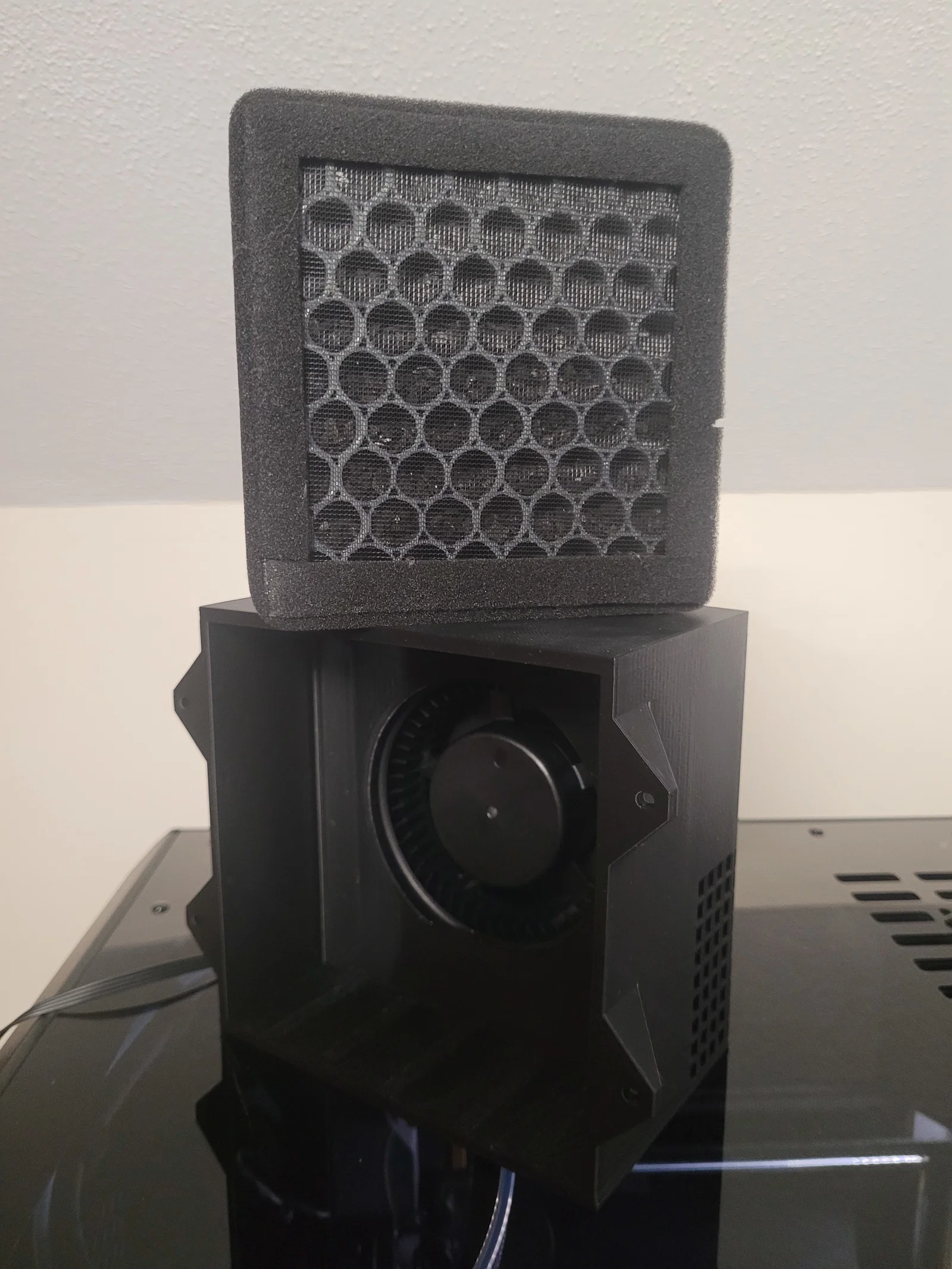

Các file STL cho vỏ lọc và gioăng cao su O-ring.

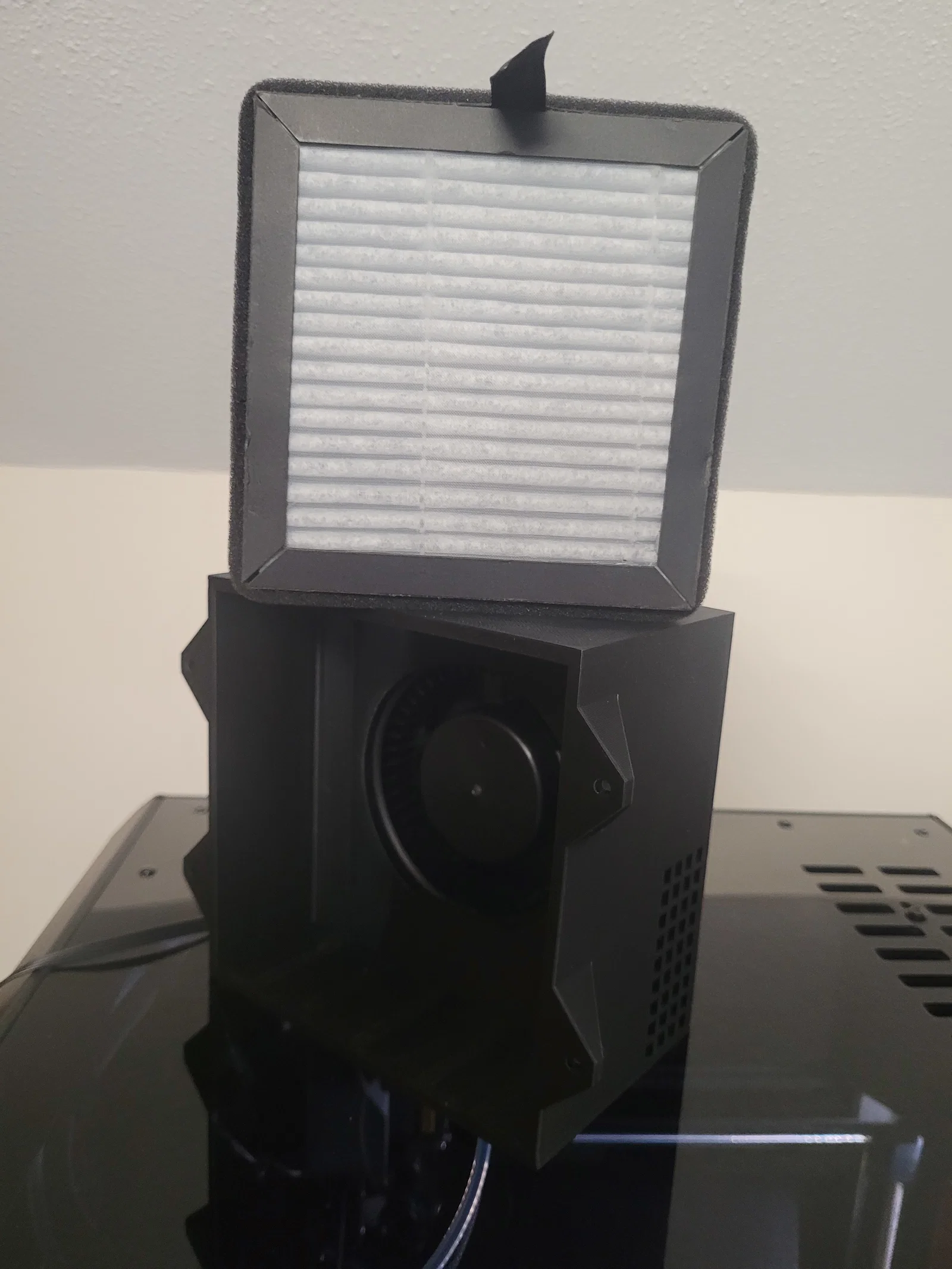

Kích thước đã được tối ưu để lắp vừa combo quạt 120mm + lọc carbon HEPA bán trên AliExpress.

Linh kiện khuyến nghị

Combo Quạt + Lọc: Mini Air Purifier Fan and HEPA Filter O-Ring: 1x 92mm x 3mm O-Ring (https://a.co/d/4kOz9Bu). Tuy nhiên, tôi cũng đã đính kèm file để bạn có thể tự in O-ring bằng nhựa TPU.

Ốc vít:

• 4x Ốc đầu trụ M3x8mm để gắn vỏ in vào máy Core One
• 2x Ốc đầu nút M4x8mm để gắn quạt vào vỏ in

Hướng dẫn lắp đặt

1. Tháo rời: NGẮT NGUỒN ĐIỆN, sau đó tháo tấm ốp sau và nắp nguồn (PSU) của máy CORE One.
2. Đi dây: Luồn dây cáp quạt qua đệm cao su nằm phía trên bảng mạch Buddy Extension Board.
3. Kết nối quạt: Cắm dây quạt vào cổng FAN3 trên bảng mạch Buddy Extension Board.

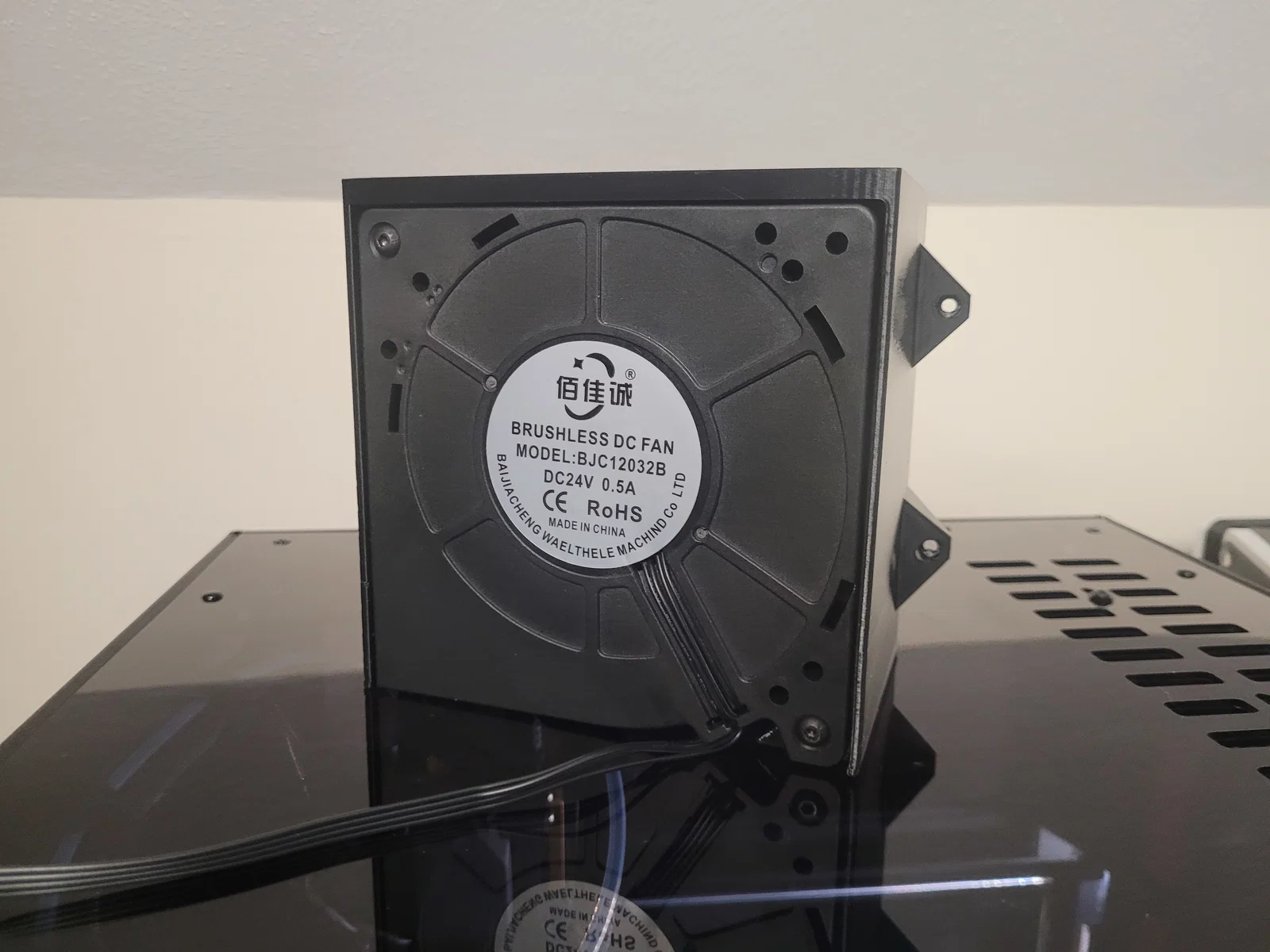

4. Gắn quạt thổi: Cố định quạt vào giá đỡ in 3D bằng các linh kiện gốc từ hệ thống Advanced Filtration chính hãng.

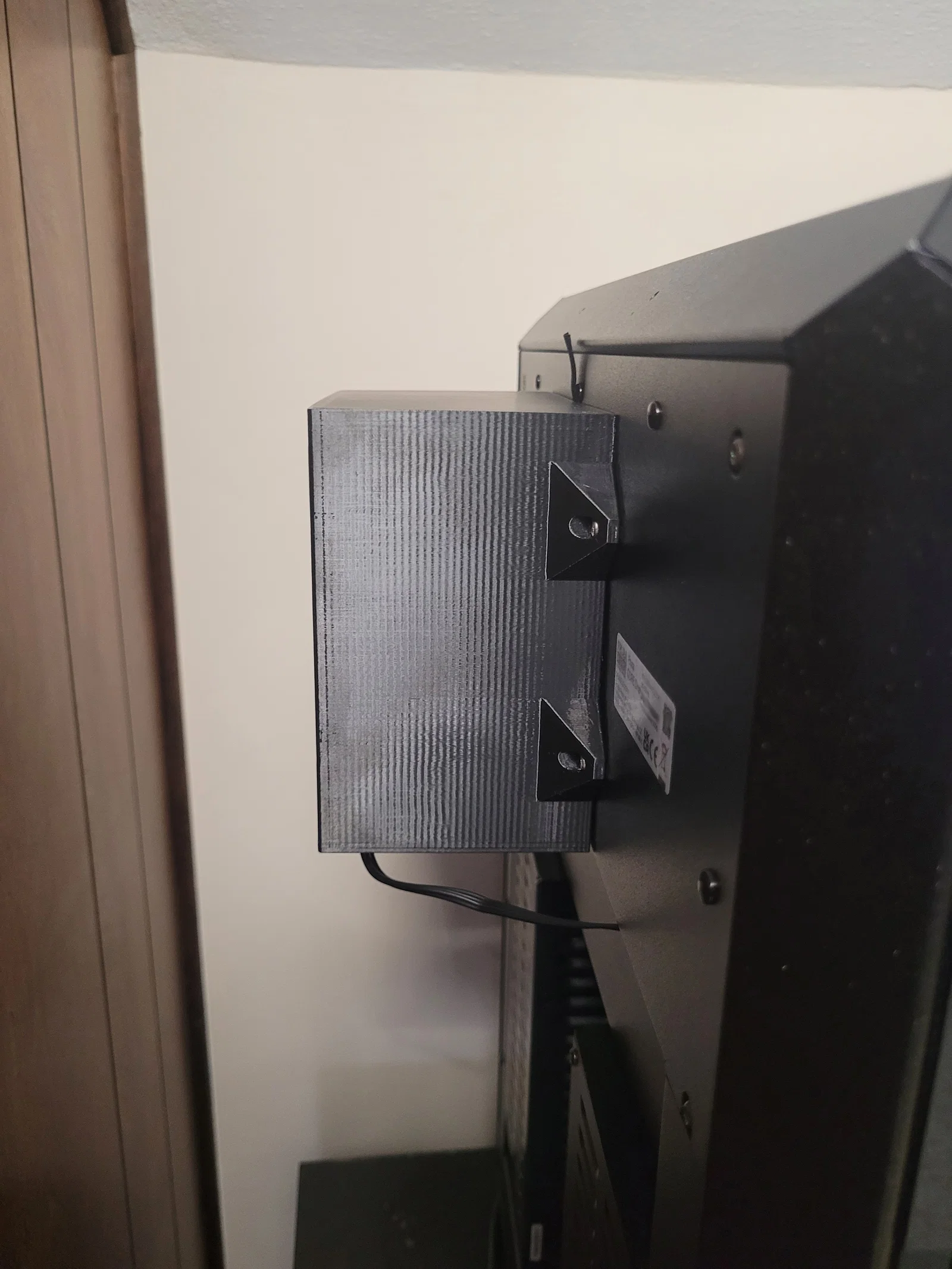

5. Lắp đặt cụm linh kiện: Dùng bốn ốc M3x8mm để bắt chặt cụm quạt và giá đỡ vào khung của máy CORE One.
6. Kích hoạt tính năng lọc: Trên màn hình cảm ứng của máy in, vào mục Settings > Hardware > Chamber Filtration, rồi bật Advanced Filtration sang Enable. (Nếu bạn nhận được thông báo lỗi trong lúc in “Chamber Filtration fan is not spinning. Check it for possible debris, then inspect the wiring”, bạn chỉ cần tắt chức năng “Fan Check” trong phần Settings. Đây là giải pháp tạm thời hiện nay, tôi sẽ cập nhật thêm khi tìm ra cách giải quyết tốt hơn.)

Lưu ý

Đây là bản nâng cấp không chính thức và không được Prusa Research xác nhận.

Được thiết kế cho những anh em đam mê vọc vạch và muốn tối ưu hóa máy in của mình.

Hãy đảm bảo bạn đã lắp đặt chắc chắn và bắt đầu in thỏa thích nhé!
