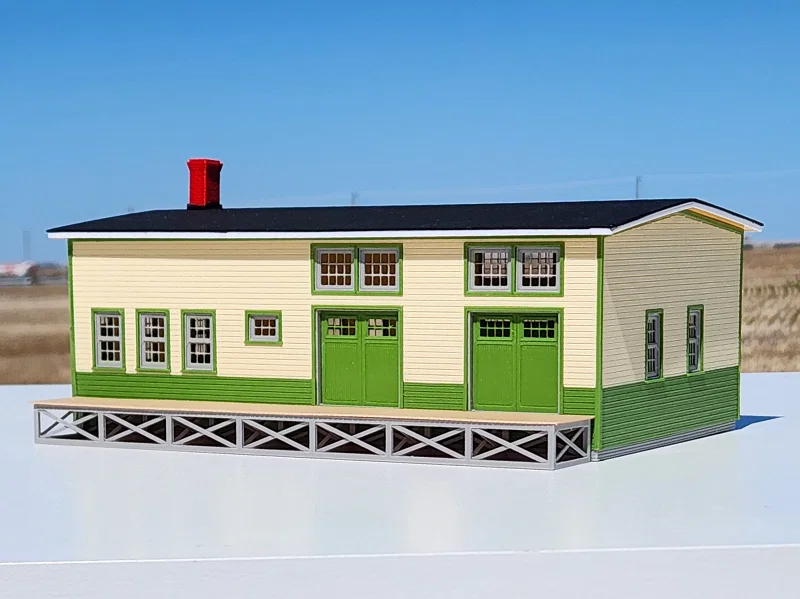

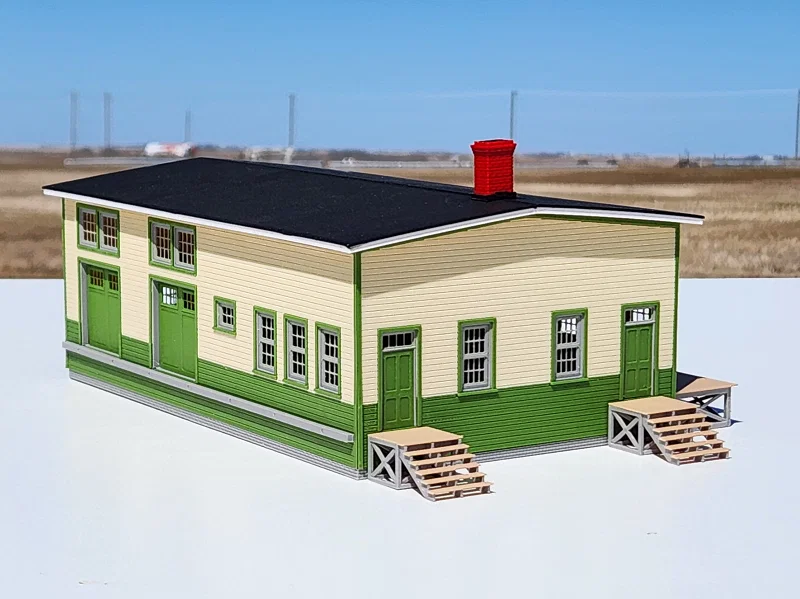

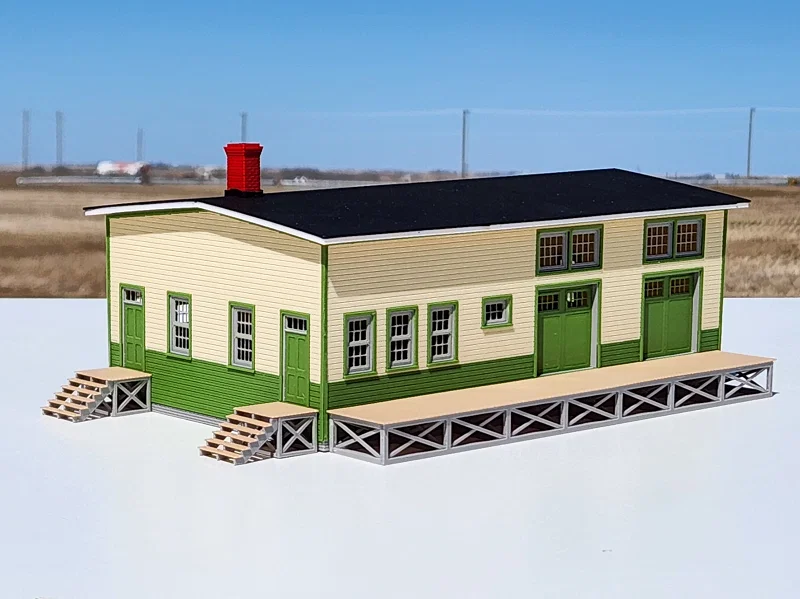

Nhà Kho Hàng Tỉ Lệ HO (HO Scale Freight Shed)

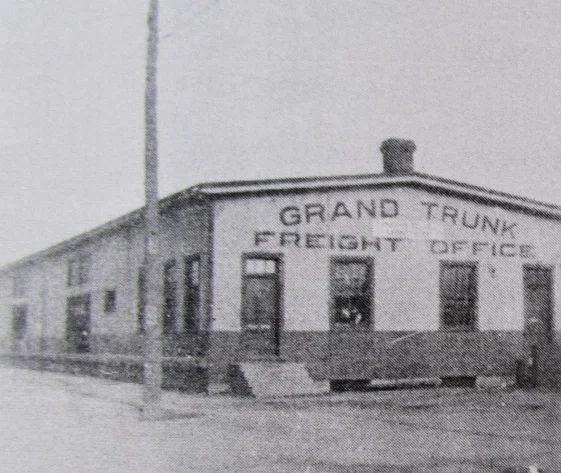

Mẫu thật dài 300 feet, quy ra HO scale sẽ là 41 inch (1051mm). Vì vậy, mình chọn lọc những chi tiết chính của nhà kho và làm lại thành một model sao cho các phần đều vừa khít trên bàn in 220mm × 220mm.

Các part được tách rời để dễ sơn, hoặc để in bằng nhiều màu khác nhau.

Bộ kit có hai bộ part tường. Dùng các part “top” và “bottom” để in tường bằng hai màu riêng, ra đúng kiểu phối hai tông màu thường thấy trên công trình đường sắt. Nếu muốn in tường dạng một miếng, dùng các part “one-piece”.

Bộ kit có hai part nền móng. Nền gạch của mình không có trên mẫu thật, nhưng mình rất thích kiểu nền gạch. Muốn sát với mẫu thật hơn (khả năng cao là chỉ có phần “váy” ván đơn giản), bạn dùng nền “plain”.

Mái được thiết kế để hoàn thiện bằng vật liệu lợp mái in trên giấy theo sở thích của bạn, như shingles hoặc tar paper.

In layer 0.1mm với đầu đùn (extruder) 0.2mm

In 1 cái mỗi loại trừ khi có ghi khác.

Chimney Flashing:

• chimney_flashing_built-in-support.stl - in rất sạch, gần như không cần dọn support
• chimney_flashing_part-only.stl - in file này nếu bạn muốn thử support tự làm

Loading Dock:

• dock_crossbrace.stl - in 16 cái
• dock_frame_back_face.stl - in 2 cái
• dock_frame_front_face.stl -print 2
• dock_planks.stl
• truck_bumper.stl

Cửa và khung cửa dạng 2 mảnh để in nhiều màu:

• door_entrance_door.stl - in 2 cái
• door_entrance_frame.stl - in 2 cái
• door_freight_door.stl - in 4 cái
• door_freight_frame.stl - in 4 cái

Cửa và khung cửa dạng 1 mảnh để in một màu:

• door_entrance_one-piece.stl - in khung + cửa liền khối; in 2 cái
• door_freight_one-piece.stl - in 4 cái

Hiên và bậc thang:

• stairs_assembly_jig.stl
• stairs_front_frame.stl - in 2 cái
• stairs_porch_planks.stl - in 2 cái
• stairs_rear_frame.stl - in 2 cái
• stairs_side_frame.stl - in 4 cái
• stairs_step_planks.stl - in 10 cái
• stairs_stringer.stl print 6
• stairs_solid.stl - tuỳ chọn bậc đặc; in 2 cái

Nẹp cửa, cửa sổ và nẹp tường:

• trim_door_entrance.stl - in 2 cái
• trim_door_freight.stl - in 4 cái
• trim_wall_end.stl - in 2 cái
• trim_wall_side.stl - in 2 cái
• trim_window_double.stl - in 4 cái
• trim_window_end.stl - in 4 cái
• trim_window_side.stl - in 6 cái
• trim_window_small.stl - in 2 cái

Cửa và cửa sổ:

• window_double.stl - in 4 cái
• window_end.stl - in 4 cái
• window_side.stl - in 6 cái
• window_small.stl - in 2 cái

In layer 0.1mm với đầu đùn (extruder) 0.4mm

In 1 cái mỗi loại trừ khi có ghi khác.

Tường dạng 2 mảnh để in nhiều màu:

• wall_front_bottom.stl
• wall_front_top.stl
• wall_left_bottom.stl
• wall_left_top.stl
• wall_rear_bottom.stl
• wall_rear_top.stl
• wall_right_bottom.stl
• wall_right_top.stl

Tường dạng 1 mảnh để in một màu:

• wall_front_one-piece.stl
• wall_left_one-piece.stl
• wall_rear_one-piece.stl
• wall_right_one-piece.stl

Ống khói (Chimney):

• chimney.stl

Nền móng (Foundation):

• foundation_brick.stl - nền gạch
• foundation_plain.stl - nền trơn

Mái (Roof):

• roof.stl - in 2 cái
• soffit.stl - in 2 cái

Lắp ráp

1. In các part và gỡ vật liệu support khỏi chimney flashing.

2. Lắp phần tường “top” và “bottom”.

3. Gắn nẹp tường, nẹp cửa và nẹp cửa sổ lên các tấm tường.

4. Dựng các tấm tường, dùng thước vuông nhỏ để canh các góc cho chuẩn.

5. Gắn cửa và cửa sổ.

6. Dán kính cửa sổ bằng vật liệu làm kính (glazing) bạn thích.

7. Gắn cụm tường đã lắp lên nền móng.

8. Gắn soffit vào các rãnh lõm trên hai nửa mái.

9. Gắn hai nửa mái lên tường.

10. Lắp ống khói vào chimney flashing và dán ống khói lên mái.

11. Lắp các khung loading dock dài. Dán 1 dock_frame_back_face.stl và 1 dock_frame_front_face.stl áp lưng (back-to-back). Lặp lại cho khung loading dock dài thứ hai.

12. Lắp các giằng ngang (cross-braces) của loading dock. Dán 2 part dock_crossbrace.stl áp lưng (back to back). Lặp lại để tạo tổng cộng 8 cross-braces.

13. Lắp khung loading dock. Gắn các cross-braces đã lắp vào các hốc định vị ở mặt sau của một khung dài đã lắp, rồi gắn khung dài còn lại vào các cross-braces.

14. Gắn các tấm ván sàn (dock planks) lên khung loading dock đã lắp. Phía trước của dock planks có các khe nhỏ giữa những tấm ván. Canh sao cho mặt sau của planks thẳng (flush) với mặt sau khung, và planks nằm giữa theo chiều trái-phải trên khung.

15. Gắn cụm loading dock vào bên phải của công trình.

16. Gắn truck_bumper.stl vào hốc trên tường bên trái.

17. Lắp bậc thang và hiên. Áp 1 stairs_front_frame.stl vào phía sau của 1 stairs_side_frame.stl rồi dán. Áp 1 stairs_rear_frame.stl vào phía sau của cùng side frame đó rồi dán. Áp mặt sau của side frame thứ hai vào front frame và rear frame rồi dán. Dán 1 stairs_porch_planks.stl lên khung đã lắp, canh mặt sau của planks thẳng với mặt sau khung. Lặp lại bước này để lắp khung thứ hai.

18. Xem kỹ stairs_assembly_jig.stl. Đầu nhọn của jig là “bottom” của jig. Xem các part stairs_stringer.stl. Lưu ý bậc đứng (riser) cuối trên stringer nông hơn các bậc khác; bậc nông đó là “bottom” của stringer. Đặt 3 part stairs_stringer.stl vào các rãnh trên stairs_assembly_jig.stl, canh bottom của từng stringer trùng với bottom của jig. Chỉnh nhẹ các stringer để chúng nằm đều trong rãnh.

19. Giờ thì nói thiệt - làm cái này vui hơn nghe mô tả nhiều đó! Cẩn thận đừng để keo dán dính stringer hay bậc thang vào jig. Bôi keo vào mặt dưới của 1 part stairs_step_planks.stl, rồi thả part xuống rãnh đầu tiên trên stringer. Dùng gờ nổi của jig làm điểm chặn để canh vị trí planks trên stringer. Ấn bậc xuống cho chắc để bậc dính vào từng stringer. Lặp lại để lắp tổng cộng 5 bậc trên bộ stringer. Lặp lại toàn bộ quy trình này để lắp bộ bậc thứ hai.



20. Gắn cụm bậc thang vào các khung hiên đã lắp và dán cố định.

21. Gắn cụm bậc thang và hiên vào toà nhà.
