Ống Dẫn Khí / Cửa Thoát Gió 90° Cho Core One

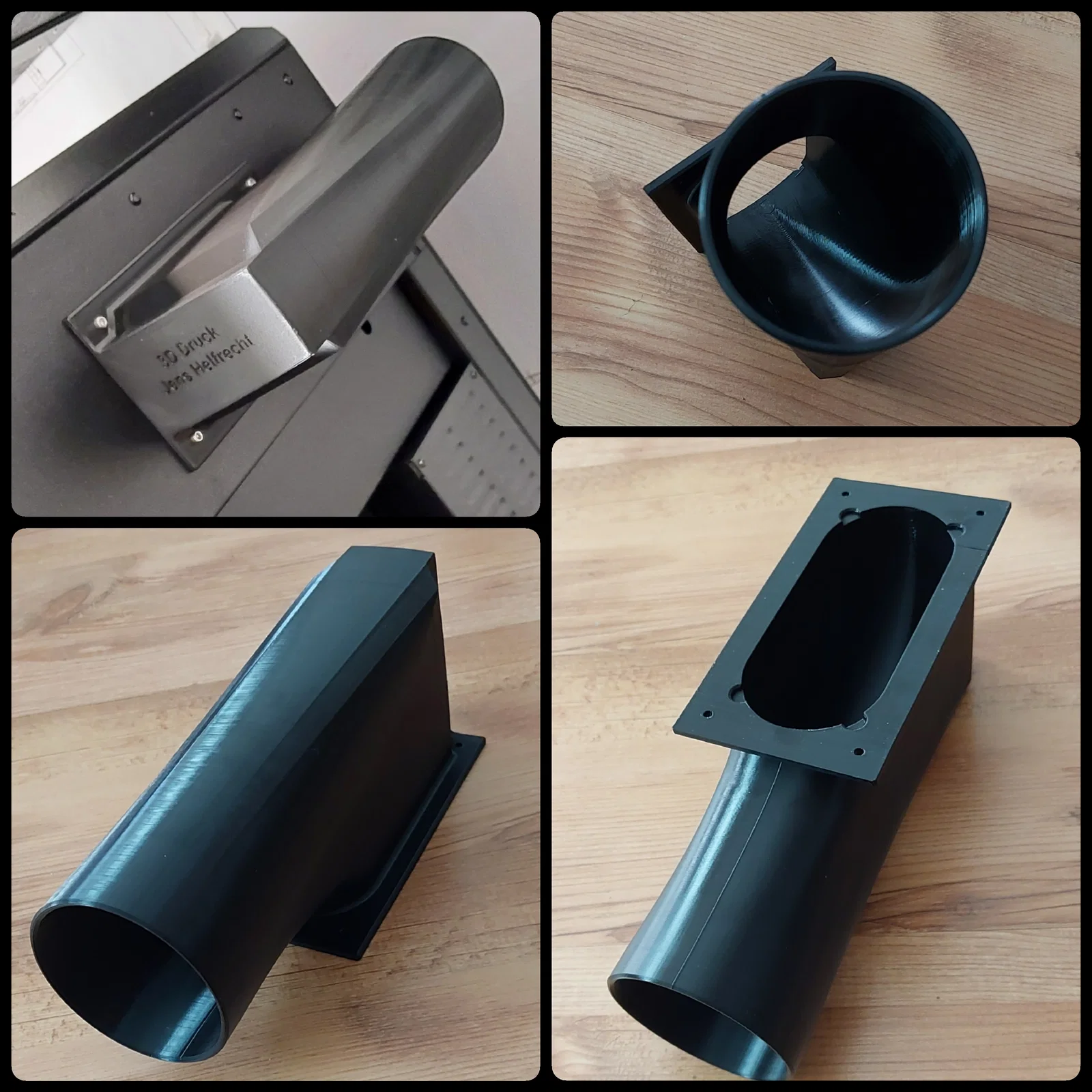

Đây là mẫu ống dẫn quạt (fan duct) cho Core One với góc 90° (có sẵn phiên bản bên trái và bên phải) giúp điều hướng luồng khí theo ý muốn.

Phần cấu trúc bên trong được thiết kế uốn cong để lưu thông khí tốt hơn, trong khi mặt ngoài có một cạnh phẳng để đặt trên bàn in, giúp hạn chế tối đa việc sử dụng support.

In rất dễ với chất liệu PETG, tốn khoảng 360g nhựa và mất tầm 9 tiếng trên máy Core One. Mình dùng PETG thấy ổn vì nhiệt độ không quá cao, nhưng nếu bác dùng ASA thì chắc sẽ bền hơn.

Kích thước cụ thể: sâu 102mm (khoảng trống cần thiết phía sau máy), dài 254mm và cao 89mm.

Thiết lập in khuyến nghị:

• 6 perimeters
• Chiều cao lớp in (layer height): 0.2 mm
• Infill: 10-15%
• 6 lớp bề mặt trên và dưới

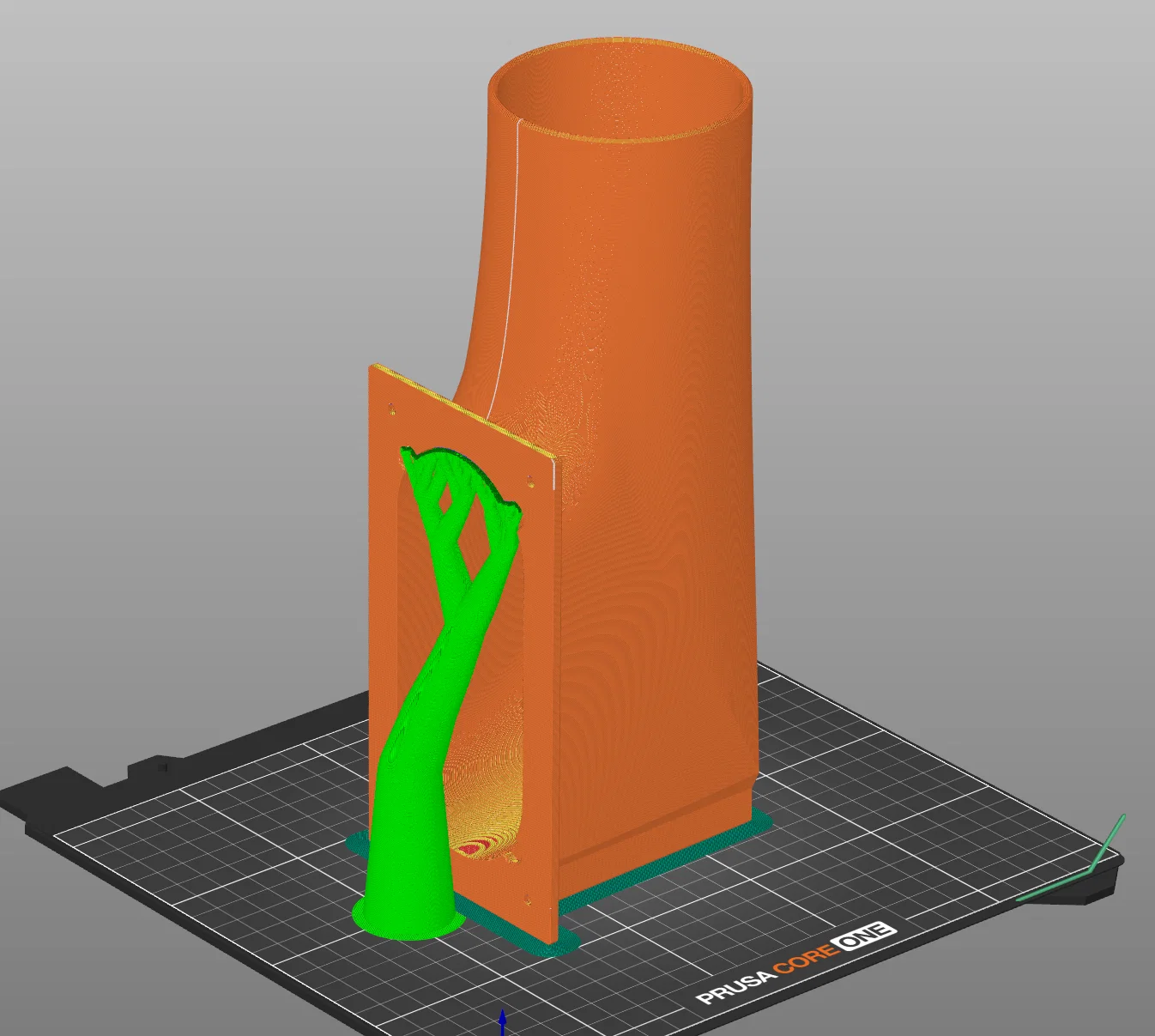

• Brim: 8 mm, dùng organic support như trong ảnh.

Mình đã giảm tốc độ xuống khoảng 150mm/s cho outer perimeter và 200mm/s cho perimeter và infill (khi in PETG).

Có thể gắn vào máy bằng 4 ốc M3 (loại đầu trụ, mình tận dụng ốc dư từ các bộ kit máy in cũ) vào các lỗ ren có sẵn trên máy.

Đường kính ngoài là 80mm nếu bác muốn lắp thêm ống dẫn (hose). Thiết kế này mình làm ban đầu chỉ để điều hướng luồng khí, nếu bác nào cần thay đổi đường kính thì cứ nhắn mình nhé!
