Kệ Treo Cuộn Filament Bản Cứng Cáp (Stronger Filament Spool Rack)

Cập nhật 1: Extra Thicc - Thêm bản dày hơn để dùng với thanh gỗ tròn (wood dowel) đường kính 1 inch.

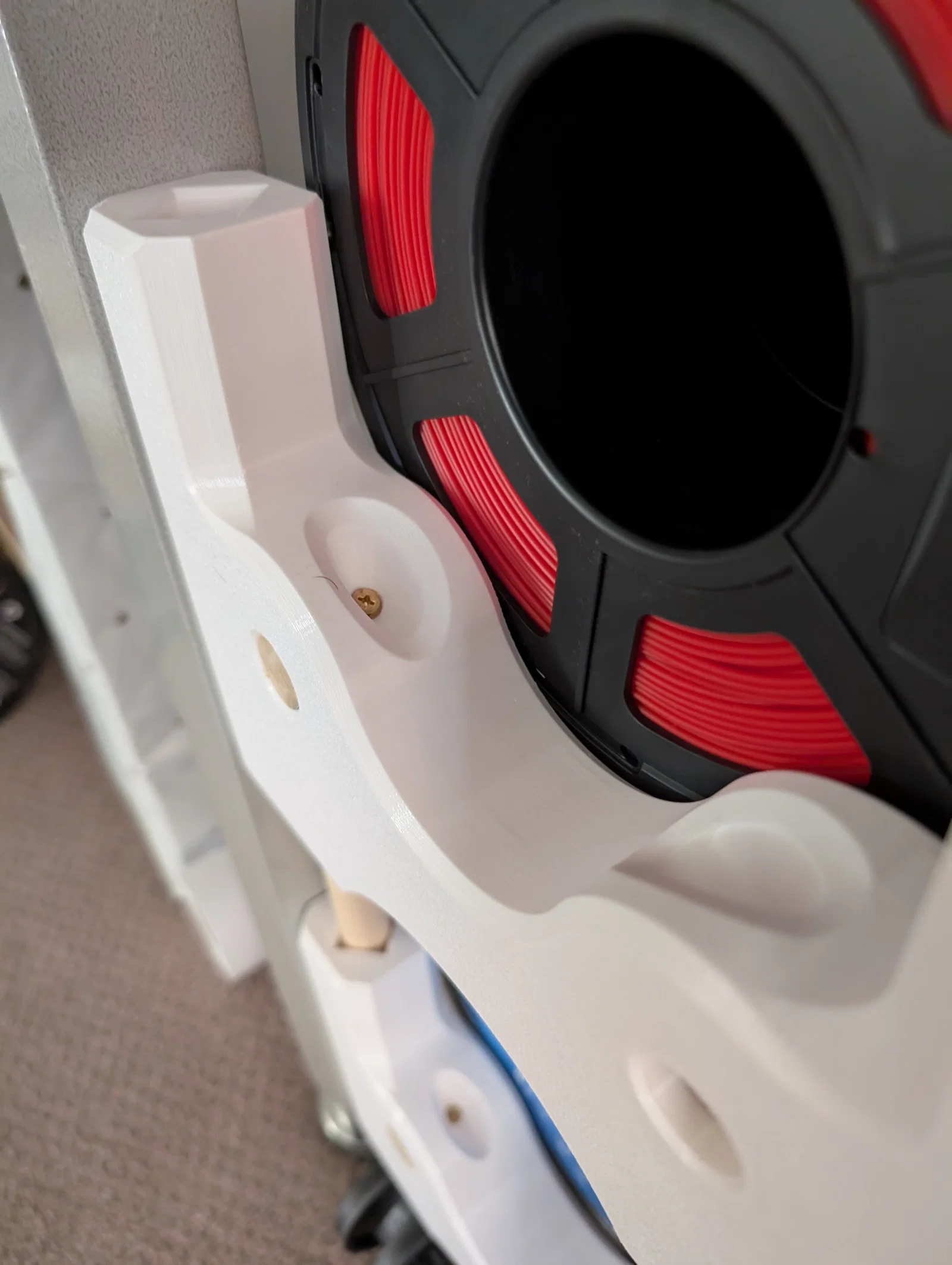

Ngoài kia có cả ngàn mẫu in kệ treo cuộn filament, nhưng đa số mình thấy hoặc quá ọp ẹp, hoặc tập trung vào phần nhìn cho đẹp hơn là công năng. Nên mình làm một mẫu dày, vuông vức và chắc chắn, có lỗ cho vít gỗ #6 để bắt vào thanh gỗ tròn đường kính ¾" (1.9cm).

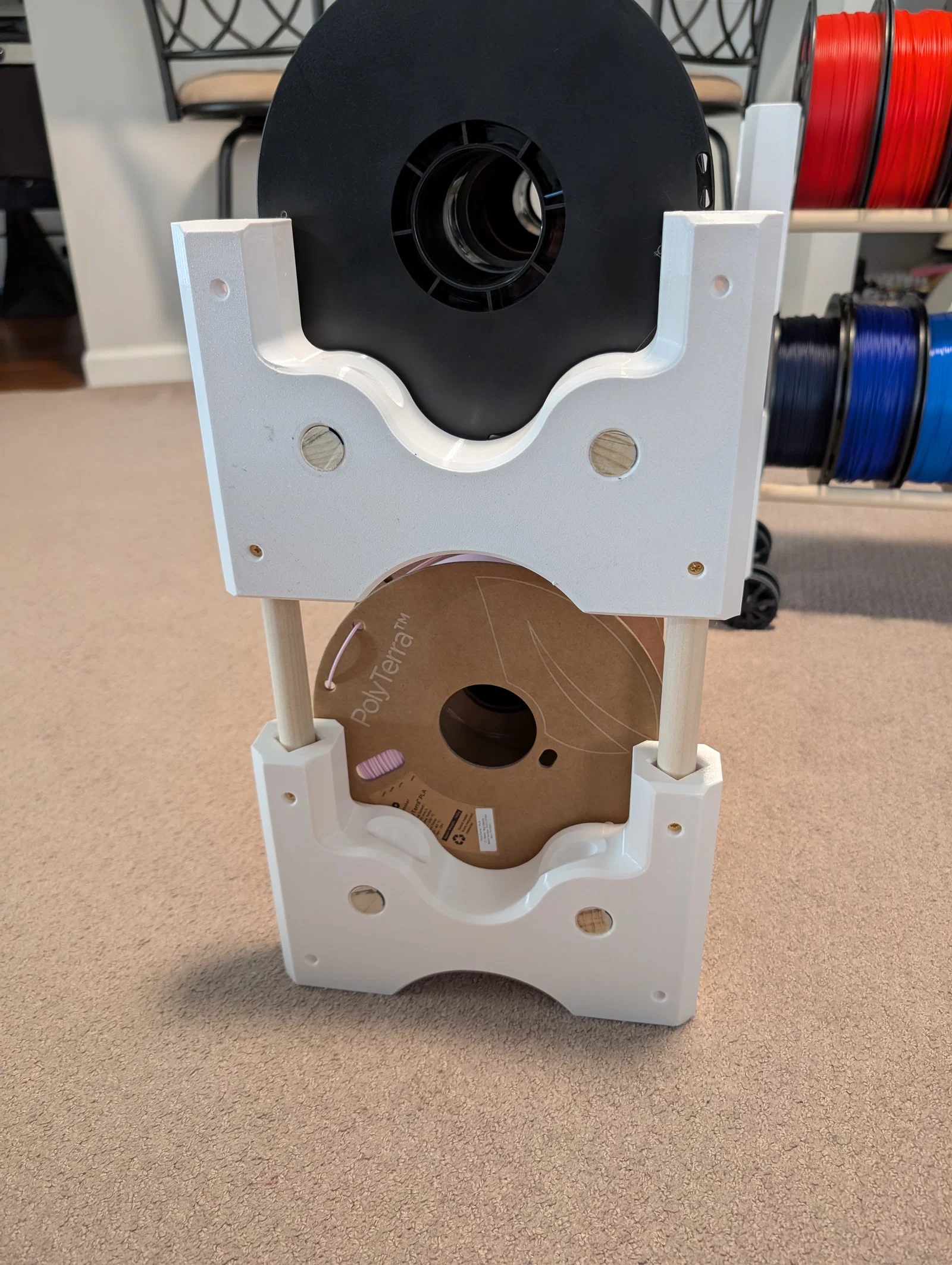

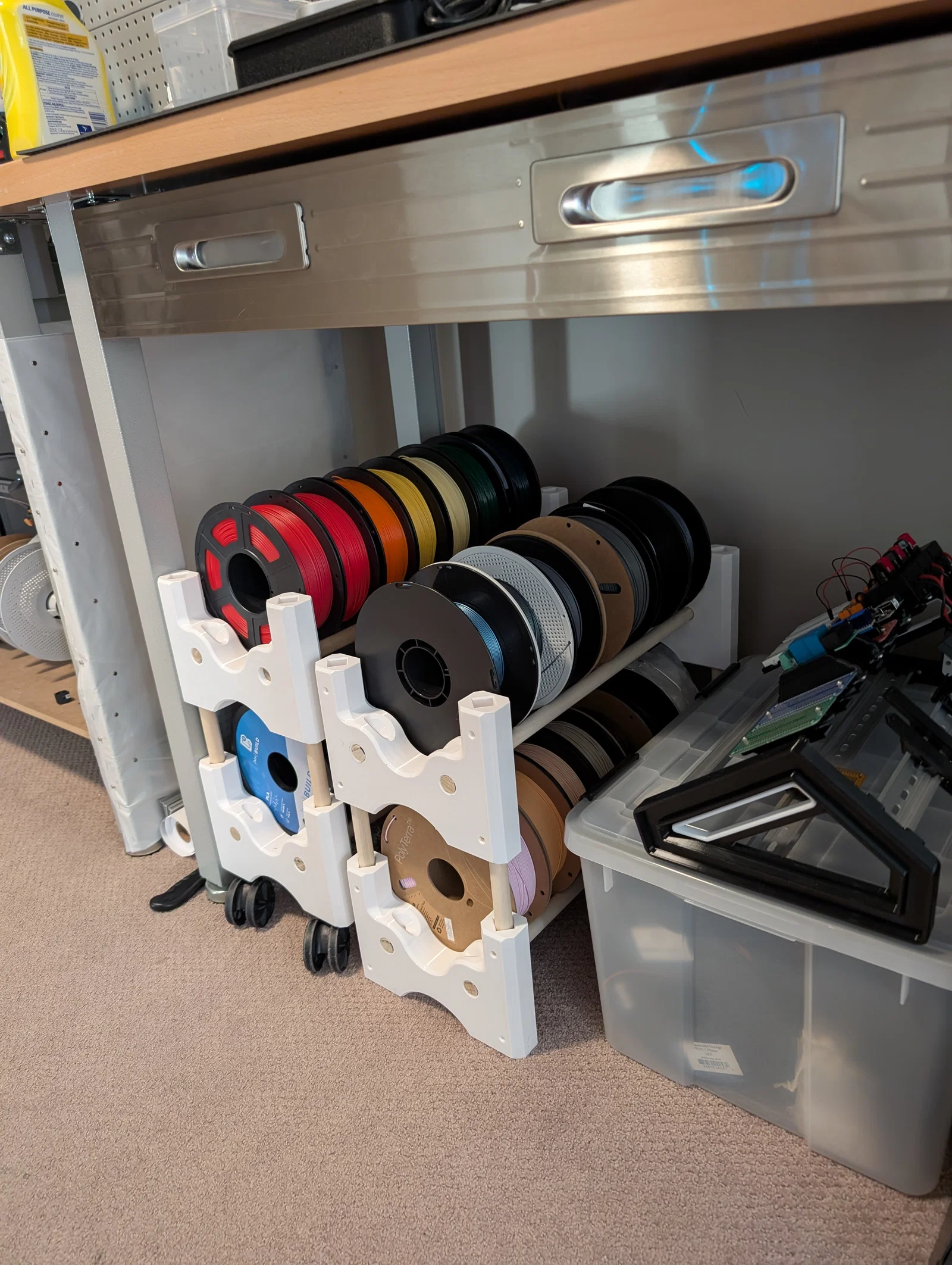

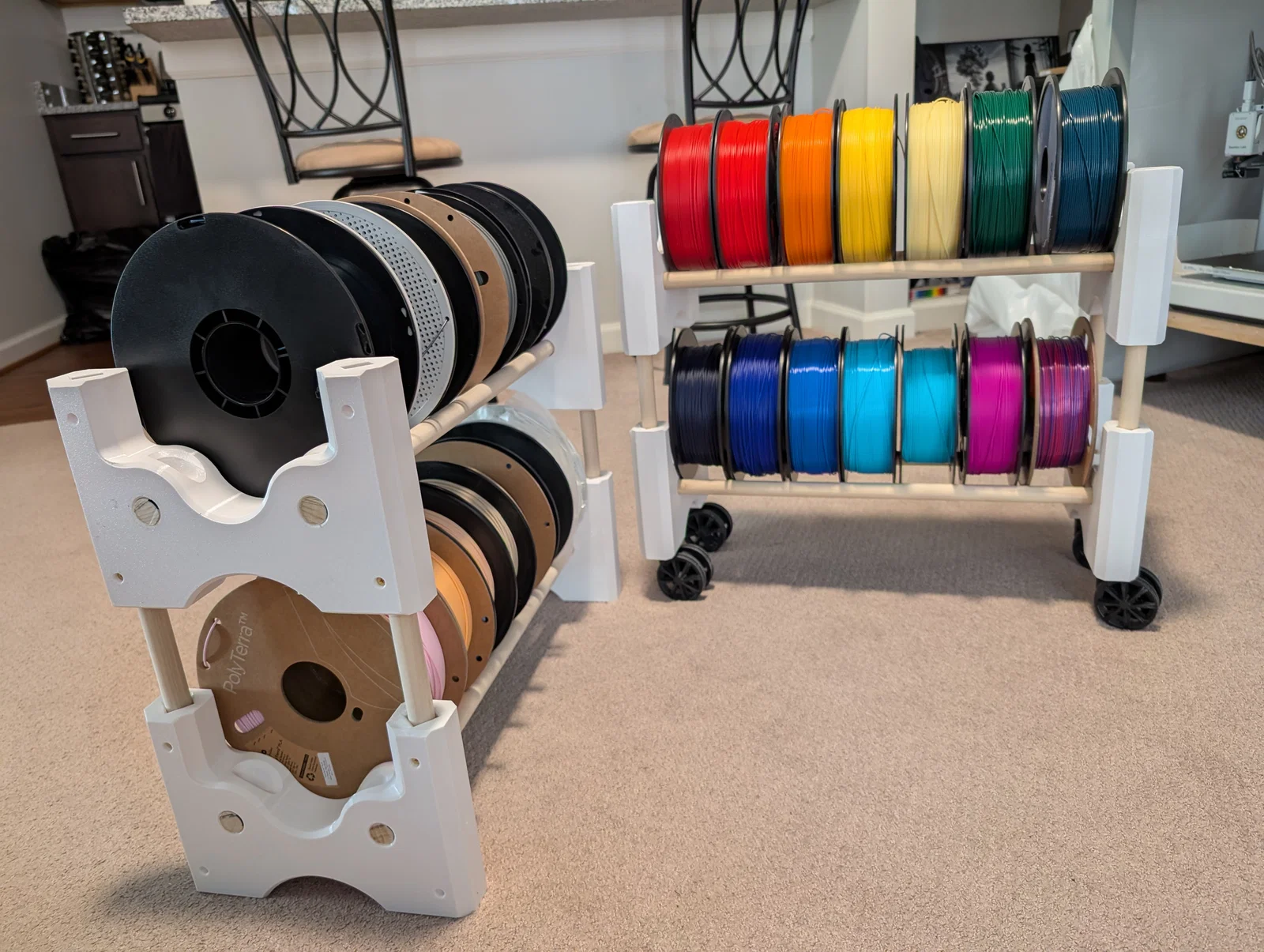

Như hình, mình dùng dowel dài 22.5" (57.15cm) làm thanh treo cuộn, và dowel dài 9.75" (24.76cm) để chồng thêm một module lên trên. Mình đã chồng kệ cao 4 module mà không gặp vấn đề gì, nhưng nếu bạn tính làm cao cỡ đó hoặc cao hơn thì nên in nhiều walls. Nếu bạn quyết định làm kệ dài hơn 36" thì có thể cần thêm một trụ đỡ thứ 3 ở giữa để tránh thanh gỗ bị cong hoặc bị xòe ra dưới tải trọng.

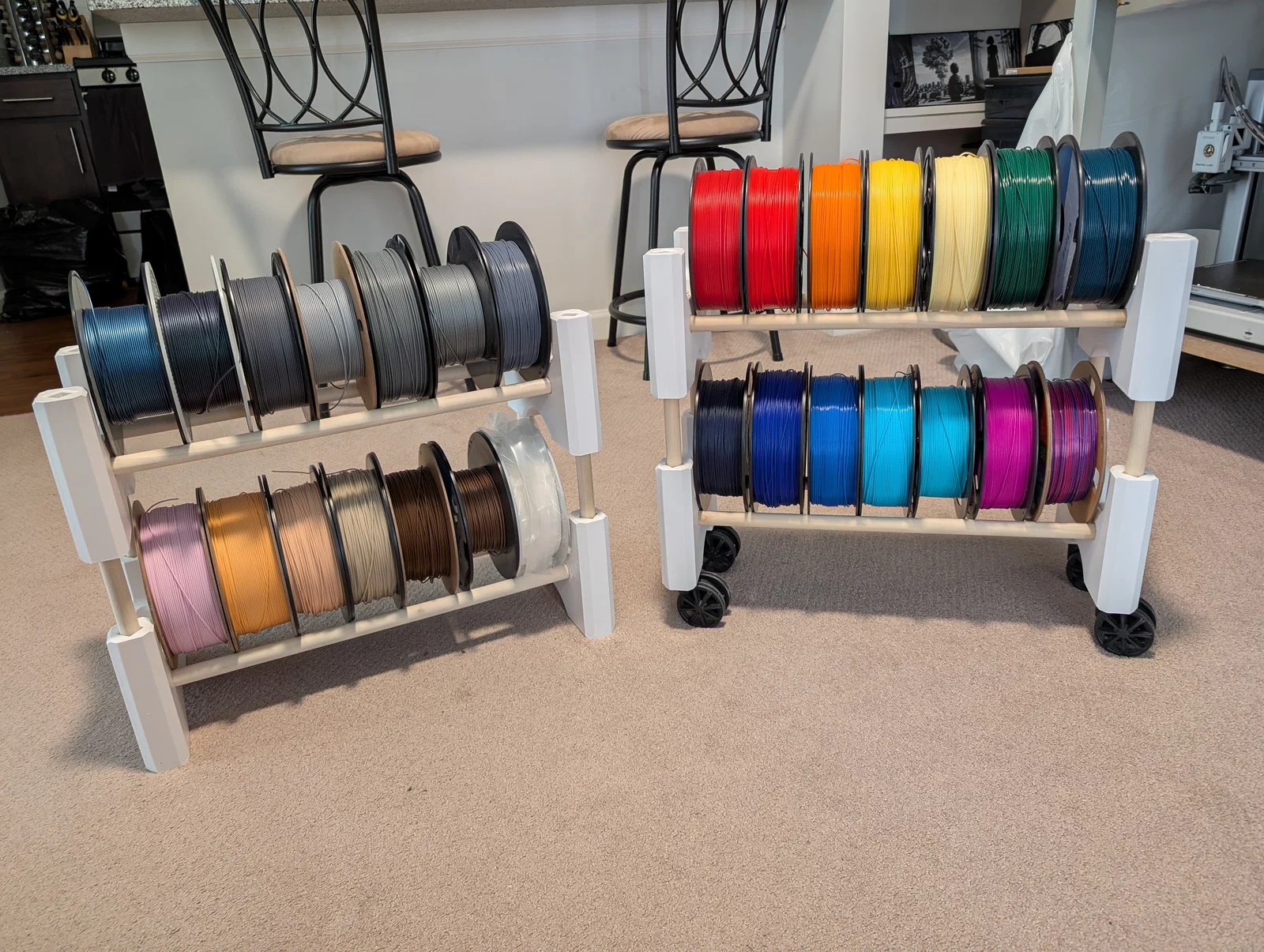

Mình cũng thiết kế các hốc phía dưới để gắn bánh xe ghế văn phòng (office chair wheels) dạng bấm vào, giả định là kích thước chuẩn. Nếu không đúng chuẩn thì bạn có thể tận dụng các lỗ dowel để tự chế chân/giải pháp gắn bánh xe theo ý.

Có kèm file STEP cho ai muốn chỉnh sửa thiết kế.

Cá nhân mình in bằng PETG với khoảng ~6 walls (0.4) và 10% gyroid infill, đặt nằm phẳng khi in. Làm ơn đừng in có 2 walls rồi đi dựng kệ cao 8 feet. Tùy máy in mà cân nhắc nha.
