W9ETC Meshtastic Solar Node

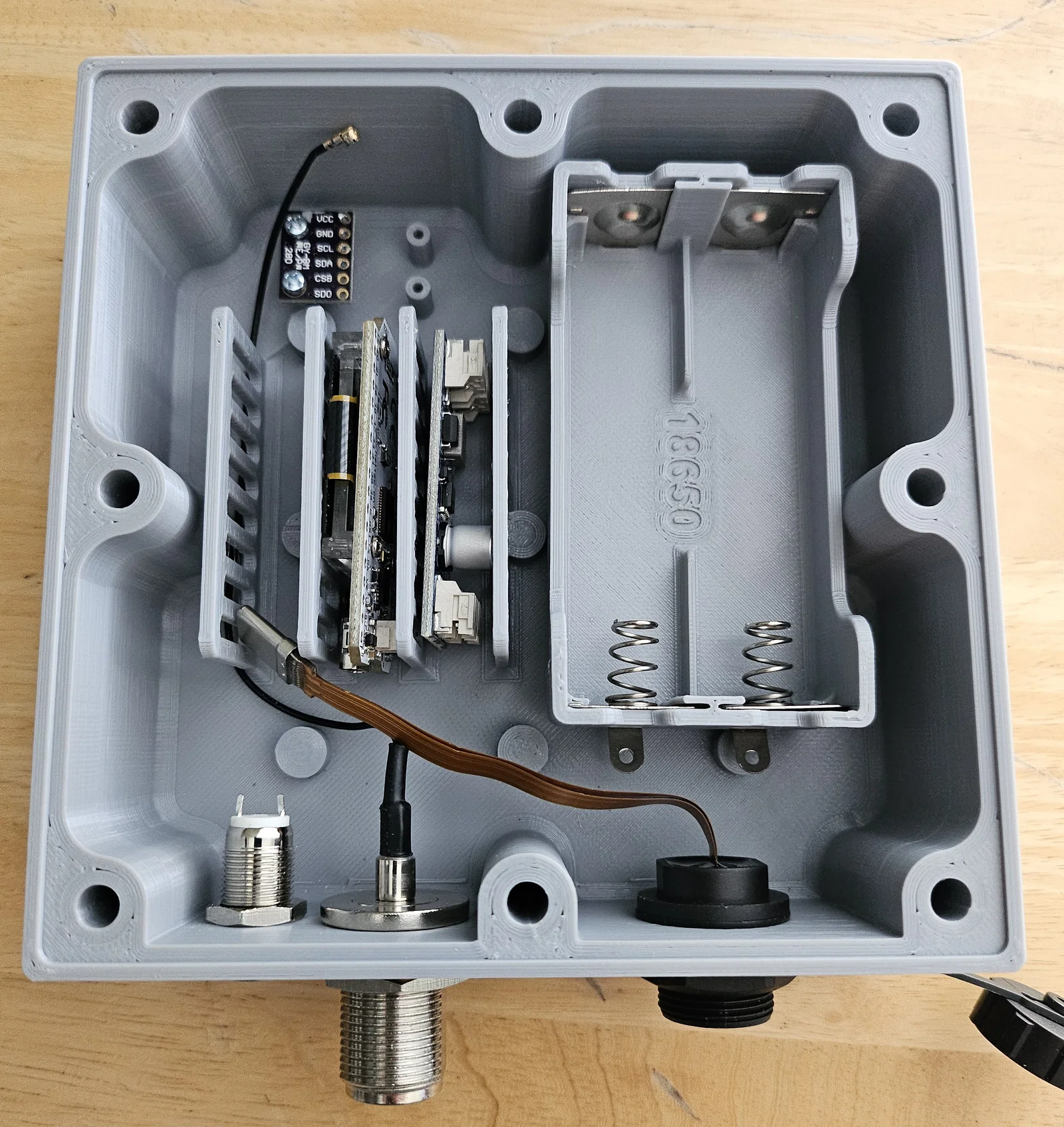

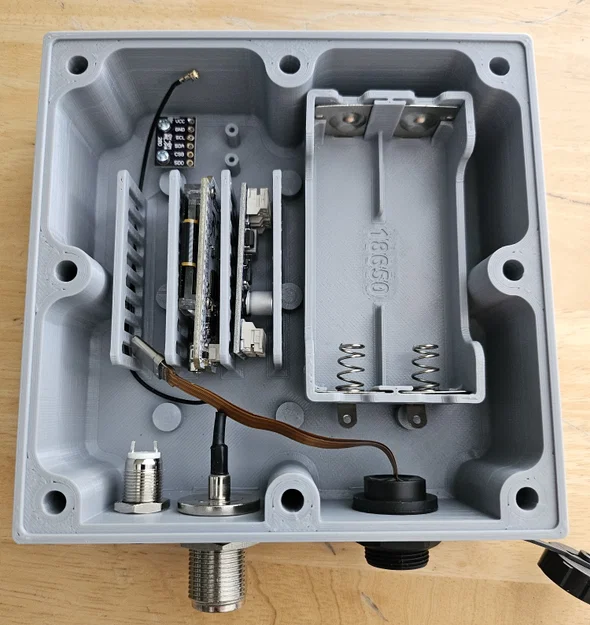

Đây là một vỏ hộp “universal” cực kỳ linh hoạt. Phần PCB Cage bên trong vỏ hỗ trợ RAK 19007 Starter Kit, Heltec WiFi LoRa32 (V3), Heltec T114, hoặc các board có kích thước tương tự nhỏ hơn 60mm x 35mm x 11mm (độ dày).

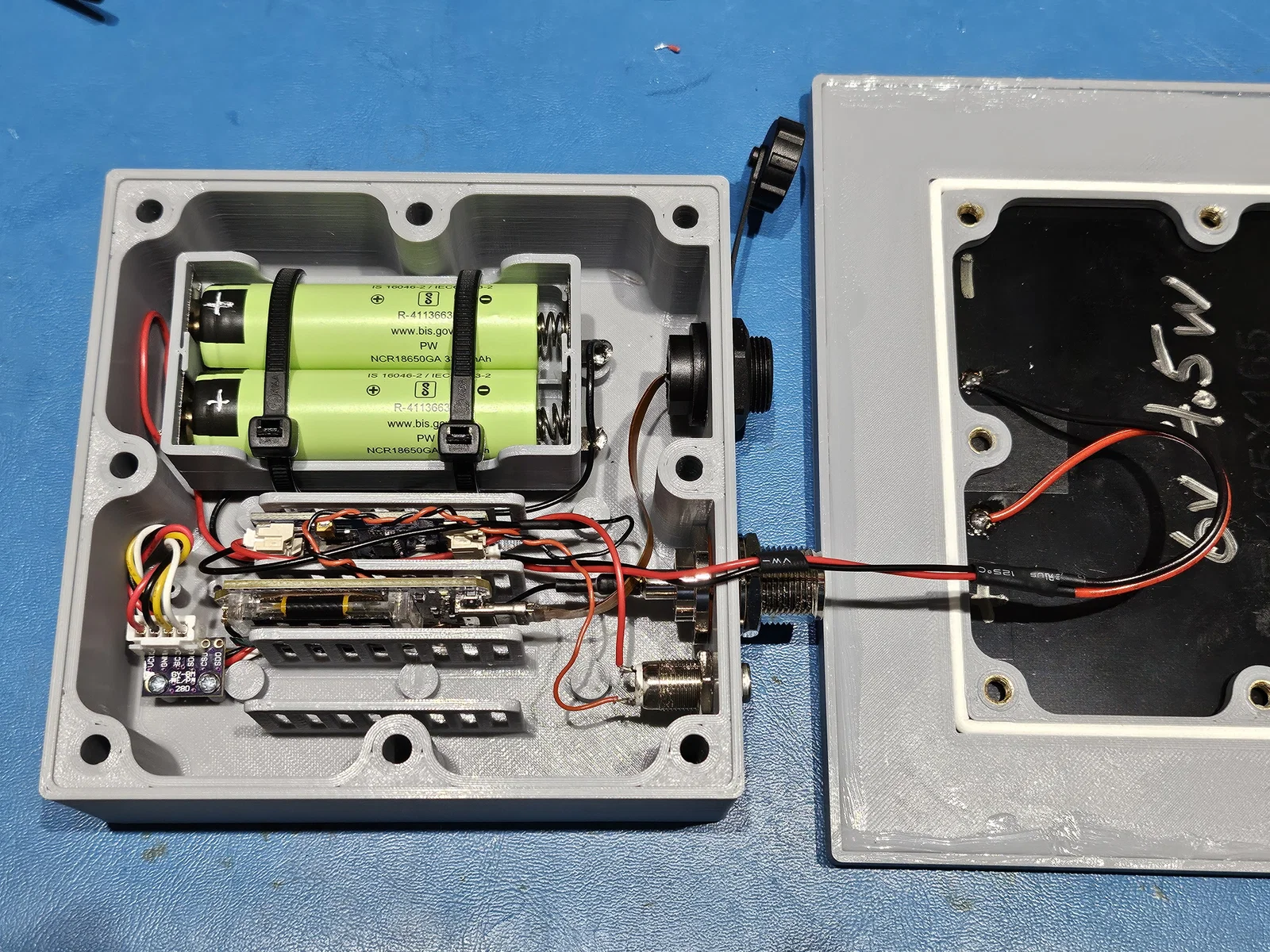

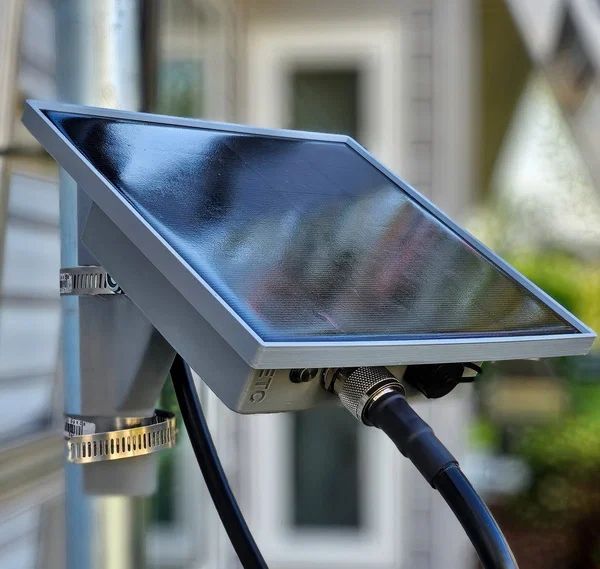

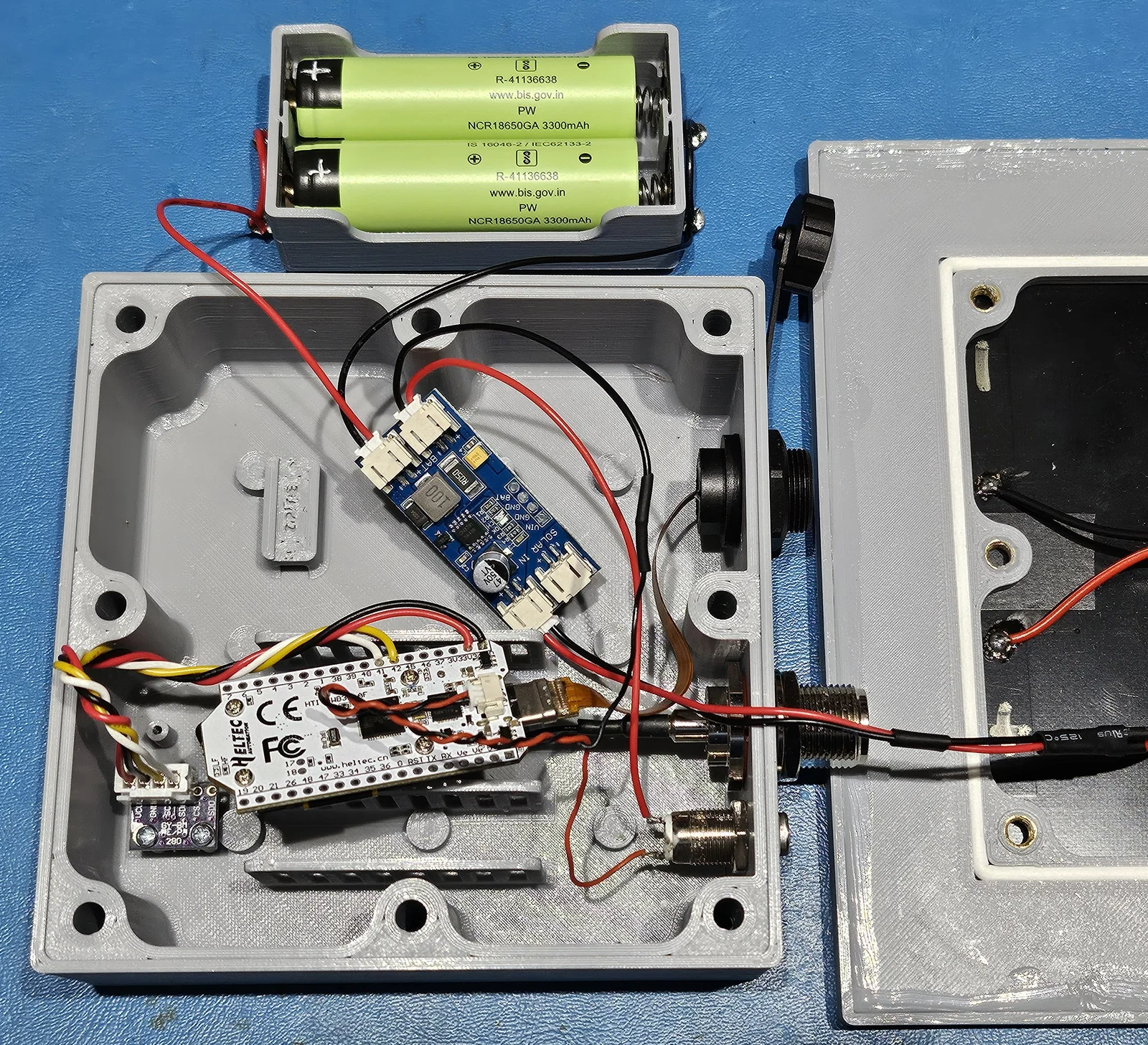

Các tuỳ chọn cho vỏ gồm có đầu nối anten N-type và/hoặc SMA, đầu nối waterproof USB-C pass-through, và các khung/mặt lưng để vừa cell pin năng lượng mặt trời kích thước 165x165mm, 147x147mm hoặc 145x145mm. Bộ điều khiển MPPT được tích hợp trong thiết kế điện tử để sạc năng lượng mặt trời hiệu quả hơn.

Lưu ý: khuyến nghị dùng PETG. Tránh PETG-CF và PLA — cả hai có nhiệt độ chuyển kính (glass transition temperature) thấp hơn nên dễ bị cong vênh khi phơi nắng.

Để khỏi phải cập nhật tài liệu ở hai nơi, toàn bộ hướng dẫn lắp ráp chi tiết nằm trên trang GitHub của mình. Tài liệu bao gồm:

Danh sách linh kiện đầy đủ & nơi mua
Sơ đồ mạch
Hình ảnh thi công và hướng dẫn

Tháng 4/2025:

Làm mới file model và bổ sung file cho nhiều kích thước solar cell khác nhau. Kích thước khoang vỏ điện tử vẫn giữ nguyên.
Thêm phiên bản vỏ điện tử “trống” (không có cấu trúc bên trong ngoài phần cần thiết để bắt ốc mount) cho anh em muốn tự triển khai theo ý mình.
