Bộ chắn bụi cho Spindle 80mm với ống hút 4 inch

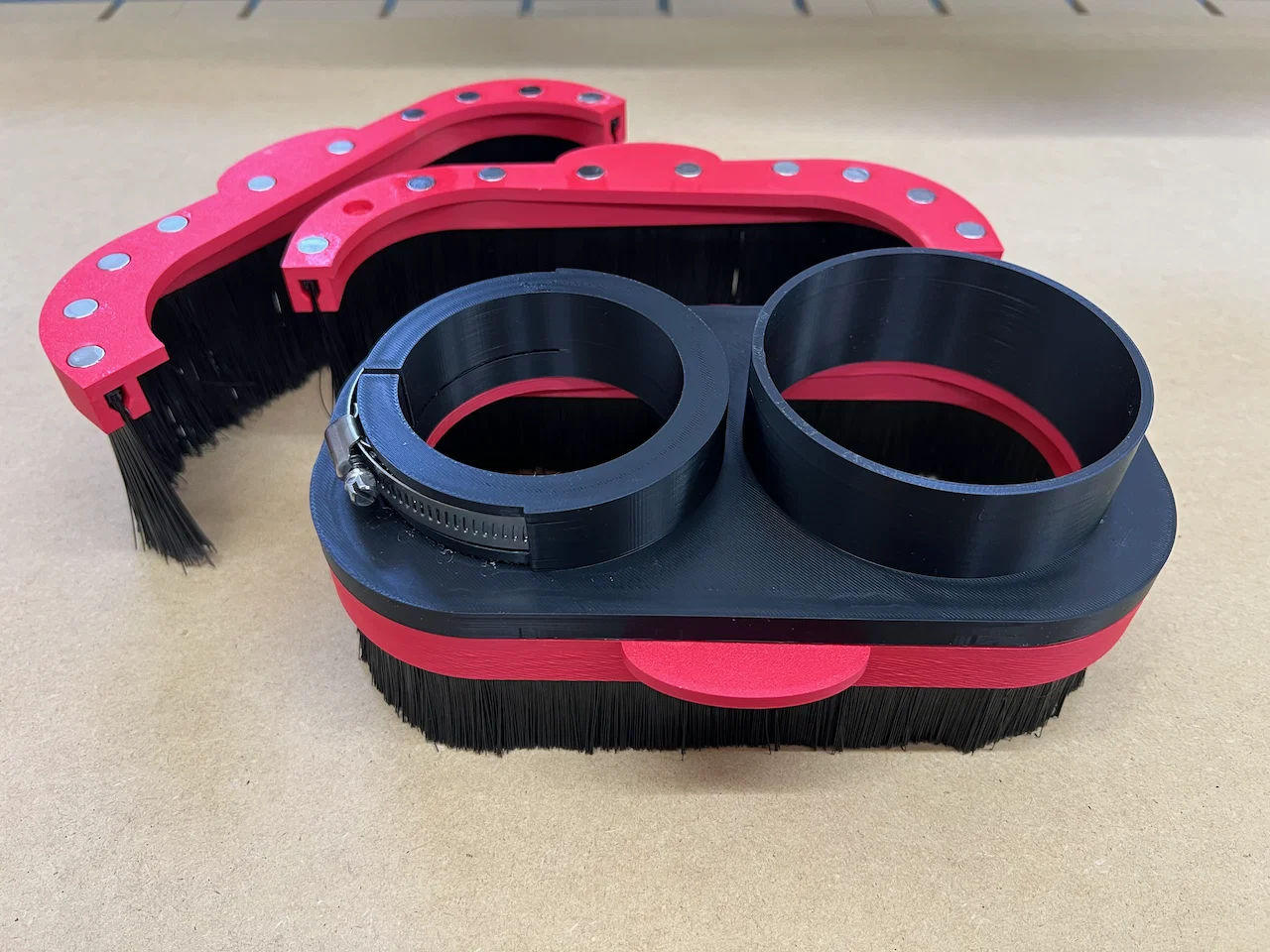

Đây là phiên bản làm lại từ mẫu Avid CNC Dust shoe của tôi, đã được tùy chỉnh để sử dụng với spindle 80mm. Phần váy chắn bụi được chia làm hai nửa, giúp bạn dễ dàng tháo nửa phía trước ra để thay mũi dao mà không cần phải gỡ toàn bộ bộ phận chắn bụi. Tôi chọn sử dụng đầu nối hút bụi Magport để việc dọn dẹp bụi thừa trở nên nhanh chóng, nhưng bạn cũng có thể gắn ống hút trực tiếp hoặc dùng sản phẩm tương tự.

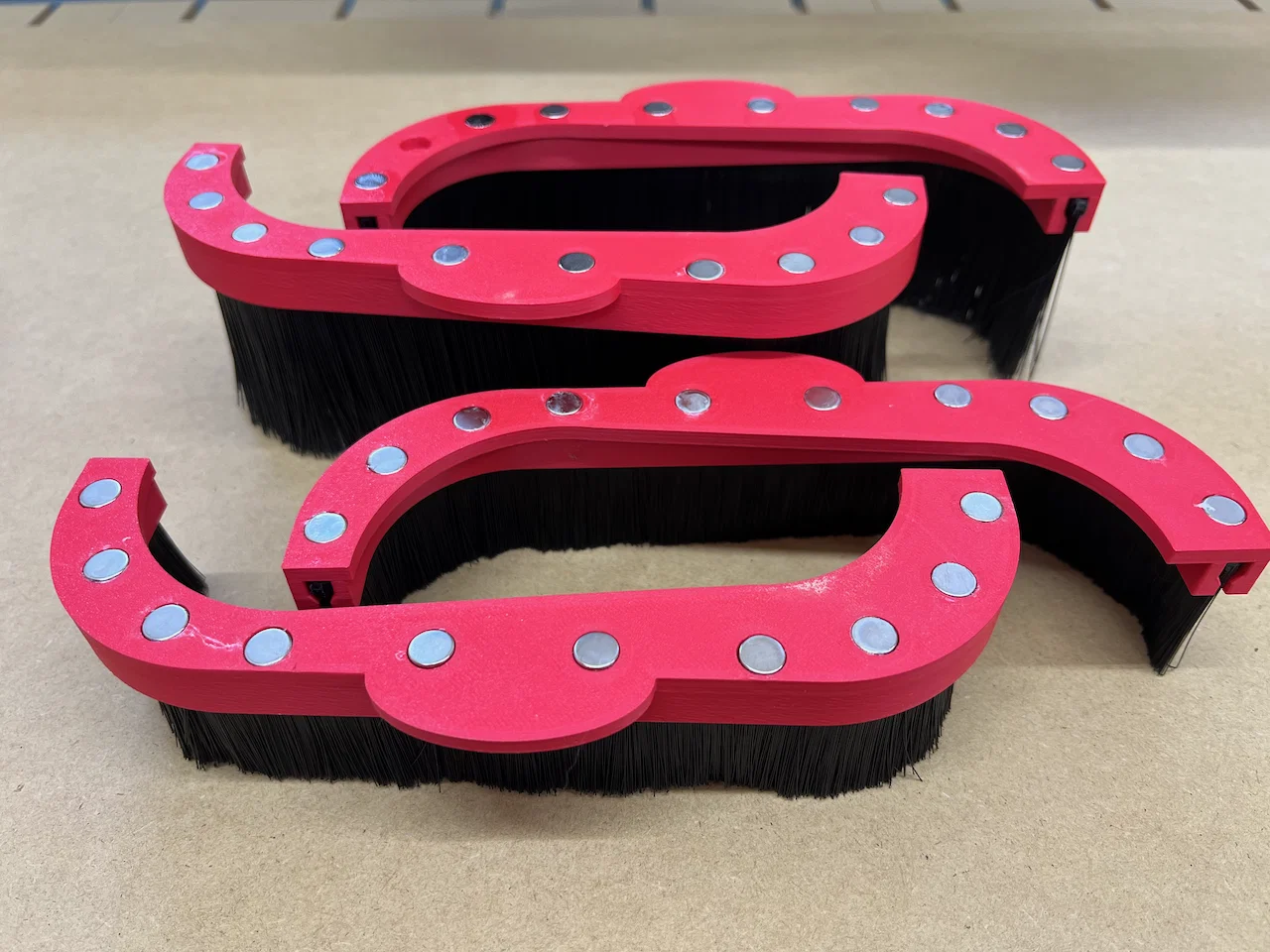

Tôi khuyên bạn nên in một bản cho thân chính và 2 bản cho phần váy (trái/phải). Tôi có một bộ váy dùng chổi 3 inch và một bộ dùng chổi 2 inch để linh hoạt thay đổi tùy theo độ sâu của nhát cắt và chiều dài mũi dao. Có thể tôi đã dùng hơi dư số lượng nam châm cần thiết, nhưng tôi đảm bảo nó sẽ không bao giờ bị rơi ra trong quá trình vận hành.

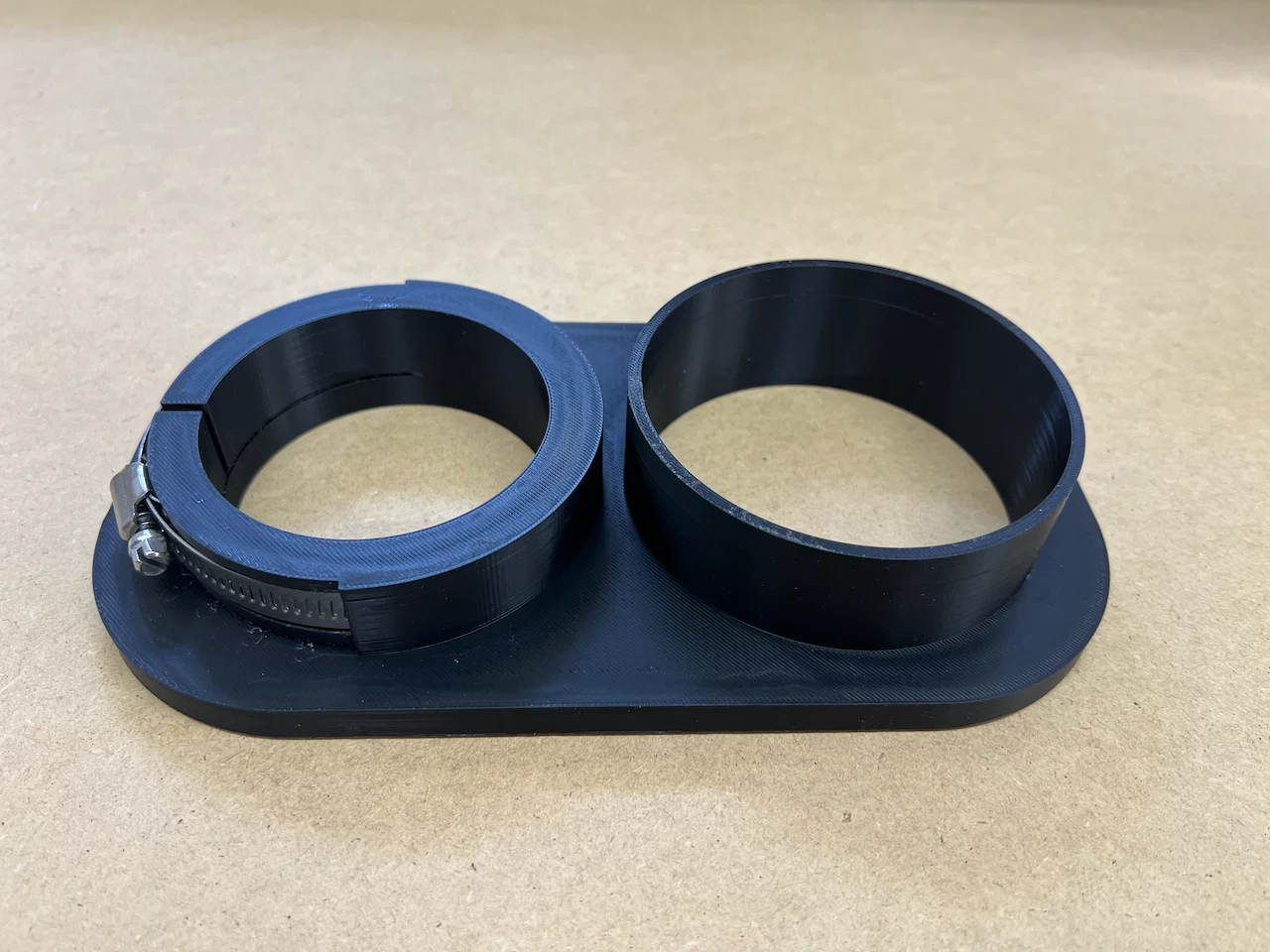

File này được in bằng profile 0.20mm strength, với 4 tường và 25% infill. Tôi đã thiết lập support với ngưỡng 10% để đảm bảo không có support nào bị in bên trong vòng nơi kẹp ống hút 4 inch luồn vào. Có một khoảng hở giữa phần thân dưới và phần kẹp để cho phép siết chặt xung quanh spindle, phần này cần có support.

Tôi đã sử dụng các linh kiện sau để lắp ráp:

• Đai siết ống 4 inch (worm drive clamp)
• 40 viên nam châm 10mm x 4mm (mua thêm 20 viên nữa cho bộ váy thứ hai nếu bạn muốn làm cả váy 2 inch và 3 inch)
• Chổi quét bụi 2 inch và 3 inch - McMaster-Carr PN# 7900T5 & 7900T2 (mỗi bên của váy cần dùng gần 1 foot chổi)
