Bộ giá đỡ cắt thanh, ống và vít cho máy Dremel

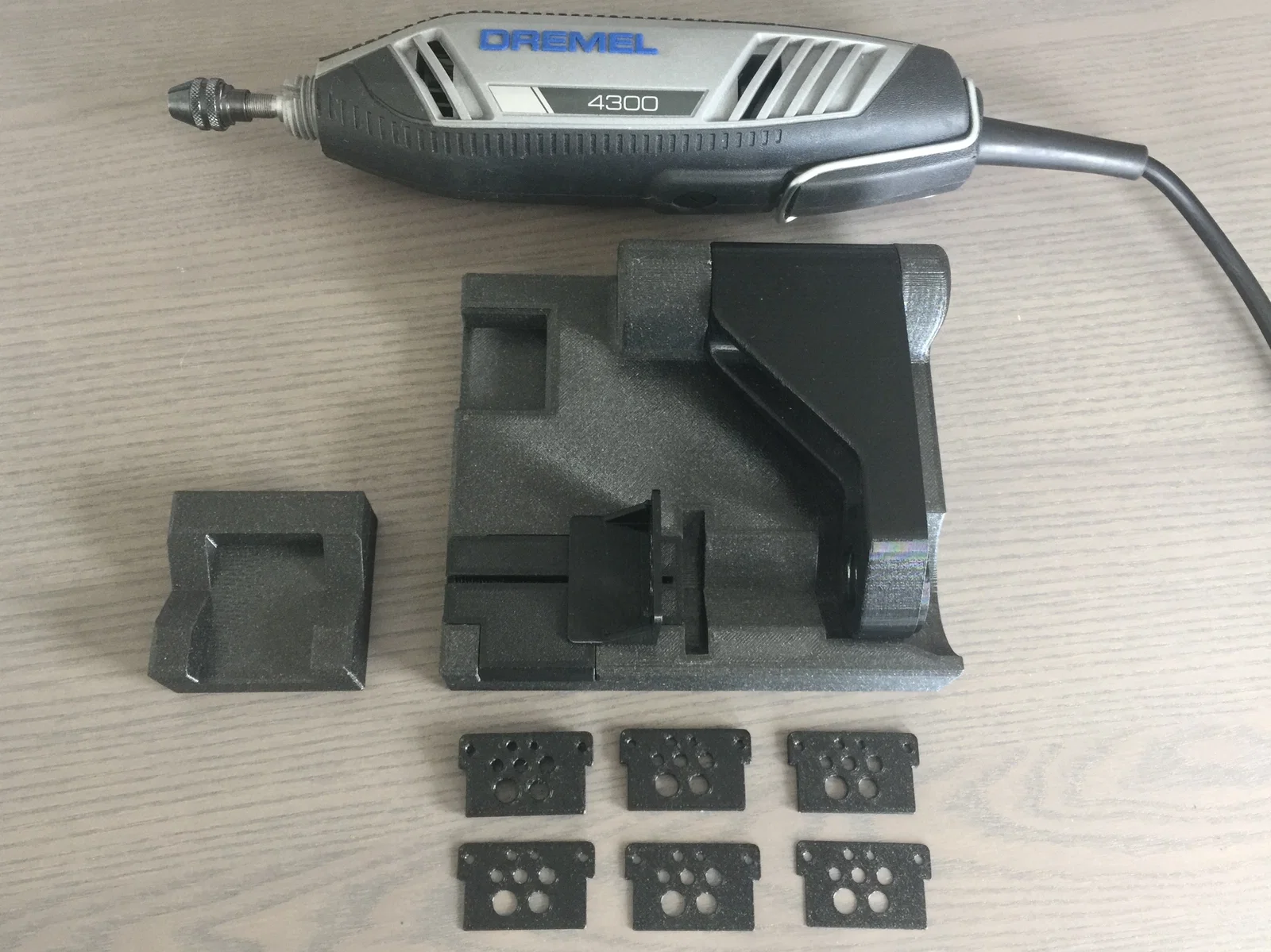

Đây là bản remix của mẫu Rod and Tube Cutter for Dremel từ GreaseMonkey88 trên Thingiverse (https://www.thingiverse.com/thing:4241055). Sau khi in xong, mình mới nhận ra nó không vừa với chiếc Dremel 4300 (và có thể là các dòng Dremel lớn khác). Ngoài ra, mình cũng thích ý tưởng về phần Screw cutting support của mẫu này (https://www.thingiverse.com/thing:3323294). Nhân tiện muốn nghịch thử Tinkercad, mình đã thực hiện vài thay đổi và thêm vào một thanh dẫn hướng cắt vít dạng mô-đun.

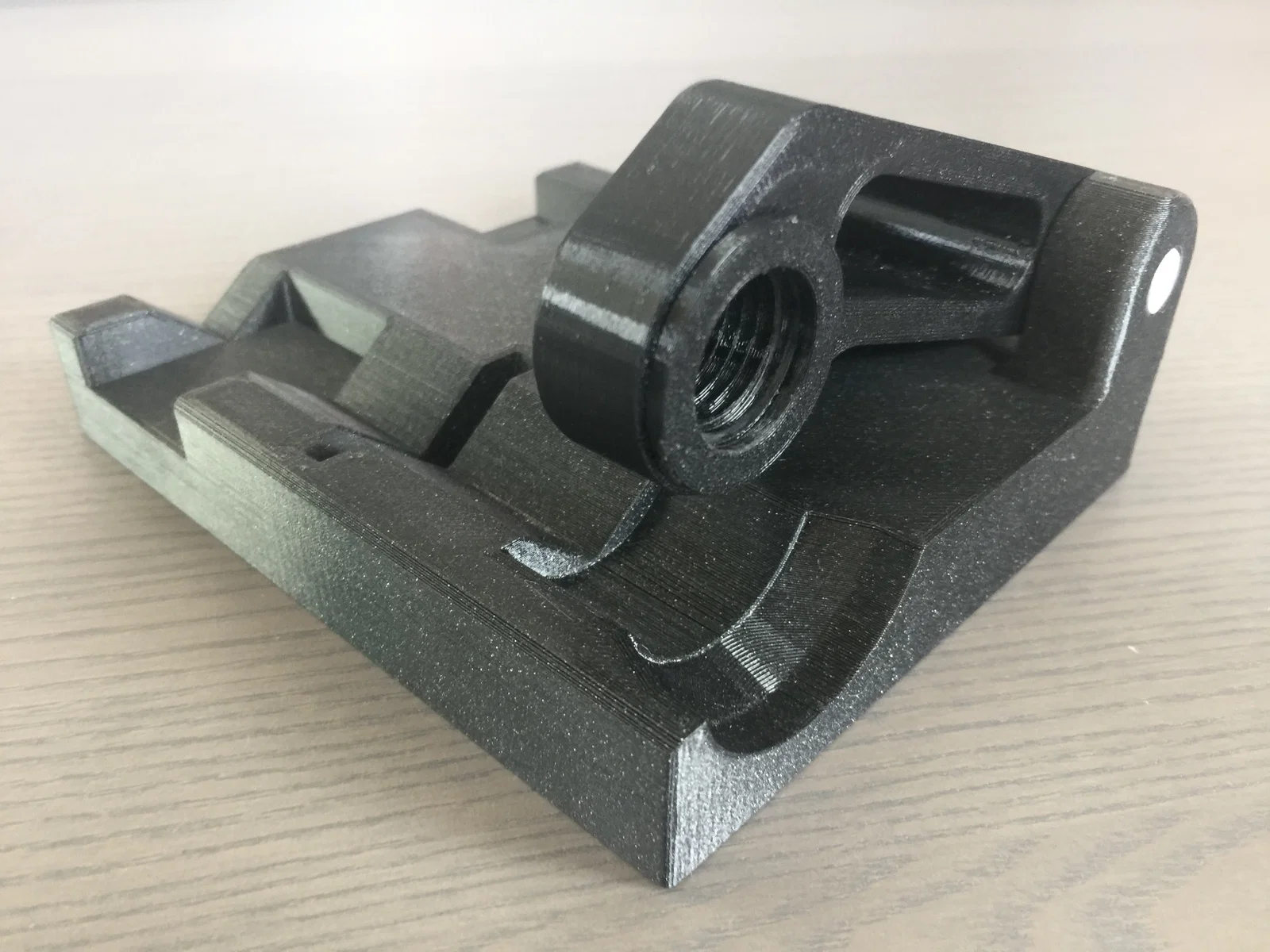

Các thay đổi ở phần đế: Mình đã thêm một phần cắt lõm để vừa với các dòng máy Dremel lớn, tránh bị vướng vào phần đế.

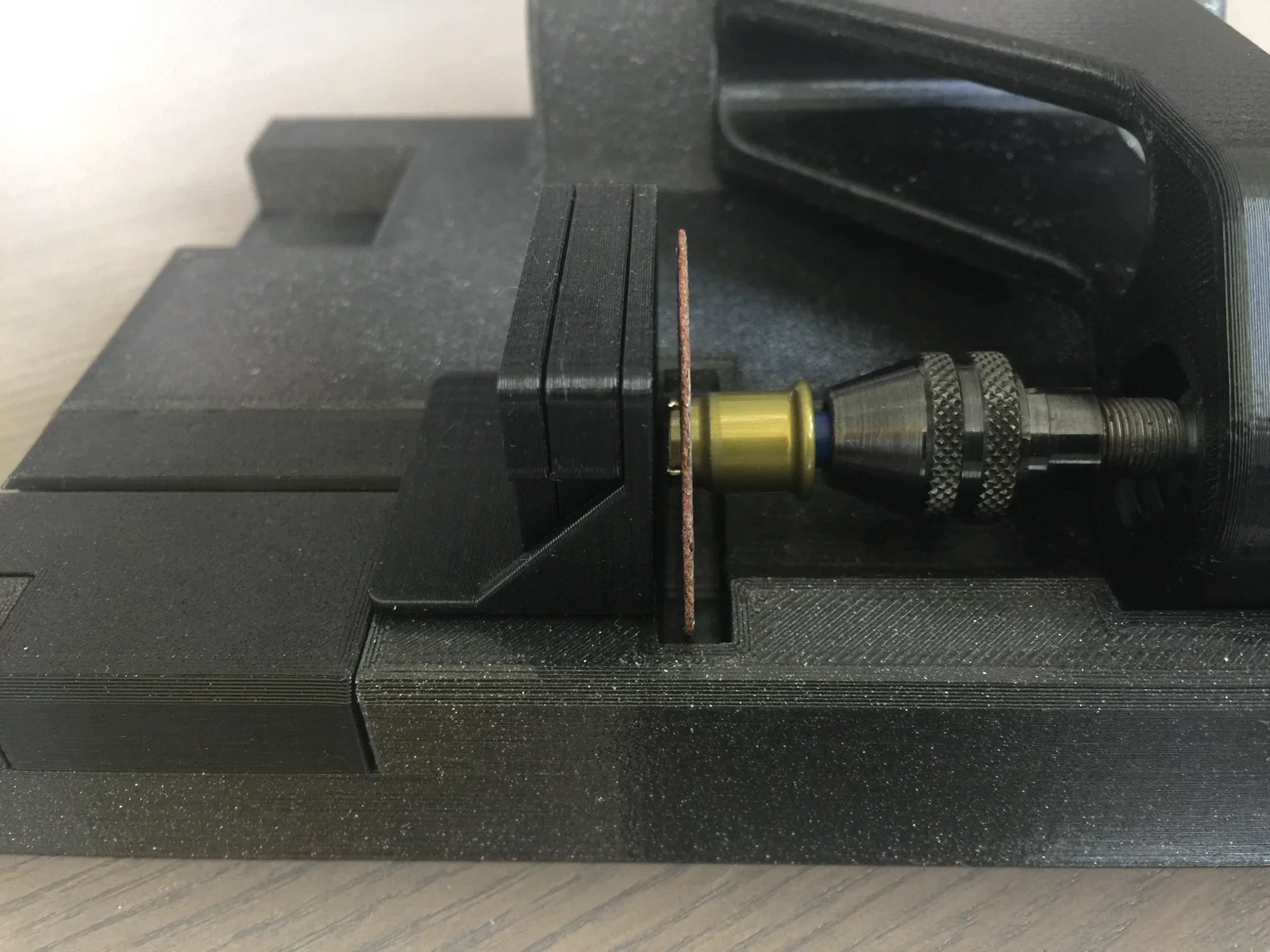

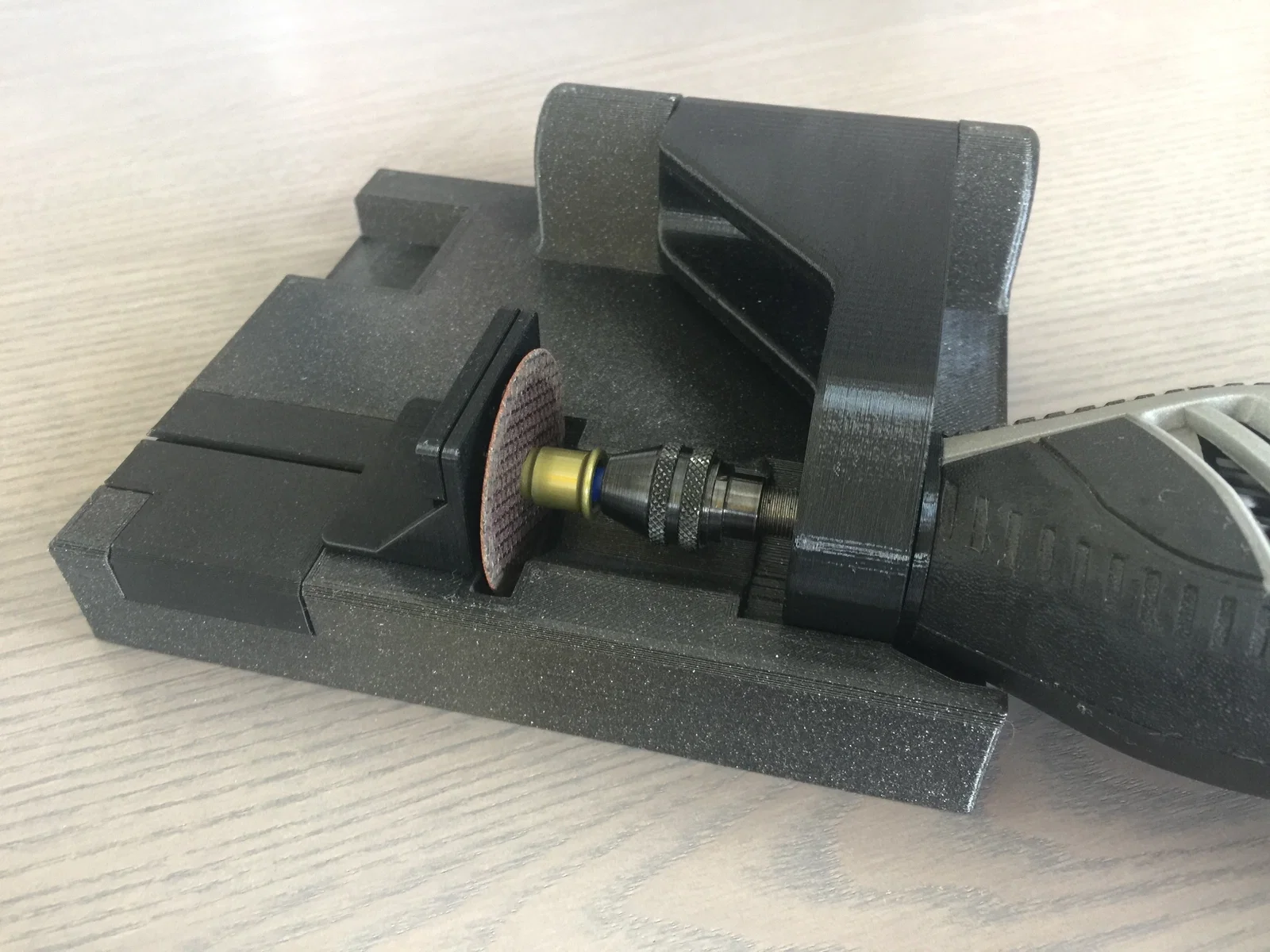

Các thay đổi ở tay dẫn hướng: Ren trên Dremel không kéo dài đến phần phẳng của vỏ máy, nên sau khi vặn máy vào tay cầm, nó vẫn bị hở và hơi lỏng lẻo. Hơn nữa, phần gắn công cụ của các dòng lớn có vẻ dài hơn, nên dù đã đẩy lưỡi cắt vào hết cỡ, nó vẫn không khớp với khe cắt trên đế. Mình đã bỏ bớt phần ren ở tay cầm và thiết kế một miếng đệm nhỏ để kẹp vào. Với miếng đệm 2mm này, máy Dremel 4300 của mình khớp hoàn hảo; mình cũng rất hài lòng với vị trí của máy sau khi vặn chặt. Với các model khác, bạn có thể dễ dàng chỉnh lại miếng đệm này để thay đổi khoảng cách. Lưu ý là miếng đệm này khi đã kẹp vào thì rất khó tháo ra nếu không làm gãy chốt, vì nó được thiết kế rất chặt để giữ cố định mà không cần keo.

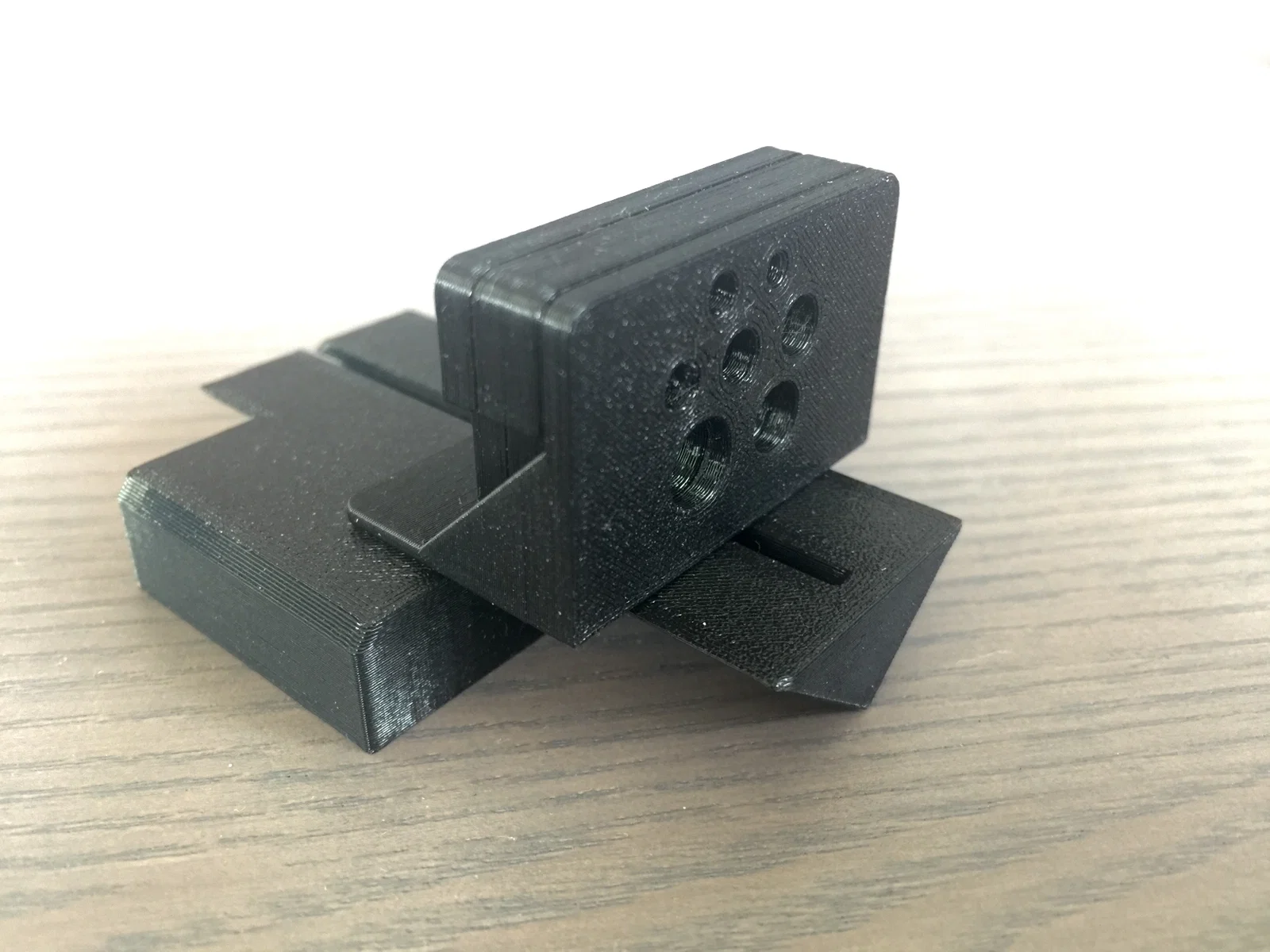

Phần dẫn hướng cắt vít: Mình cần một thứ gì đó để cắt vít, và muốn nó có thể điều chỉnh độ dài khác nhau. Quan trọng hơn, mình muốn nó linh hoạt để cắt các vật liệu khác sau này mà không cần in lại từ đầu. Vì vậy, mình đã thiết kế một khe chữ T (T-slot) trên đế, cùng với bộ dẫn hướng cắt vít có thể trượt vào và xếp chồng các miếng đệm tùy theo độ dài vít. Điều này cũng giúp giảm thời gian in lại các bộ phận dẫn hướng nếu chẳng may chúng bị chảy do ma sát.

Phụ kiện cần thêm: Mình dùng một thanh nhôm 10mm làm trục. Có vẻ nhiều người cũng đã thử in trục nhựa và thành công. Nếu bạn muốn, đây là file trục in được: (https://www.thingiverse.com/thing:4239151).

Lưu ý khi in: Một số chi tiết có dung sai khá nhỏ để đảm bảo không bị rung lắc. Mình in toàn bộ bằng nhựa Prusament PETG trên máy Prusa MK3S+ và kết quả rất ổn mà không cần xử lý hậu kỳ. Khe chữ T ban đầu hơi khít, nhưng sau vài lần trượt qua lại thì nó hoạt động rất mượt.

Mọi thứ gần như không cần support, hướng đặt chi tiết trên bàn in khá đơn giản. Bạn có thể thêm một chút support dưới chữ T của giá đỡ vít nếu cần, nhưng mình từng in không cần support vẫn ổn.

Mình in với 4 lớp vỏ (perimeters), chiều cao lớp in 0.2mm, và 20% infill kiểu gyroid. Với những vùng chịu lực, mình dùng modifier để tăng infill lên 70%. Có thể là hơi thừa, nhưng mình muốn in một lần là dùng bền luôn.

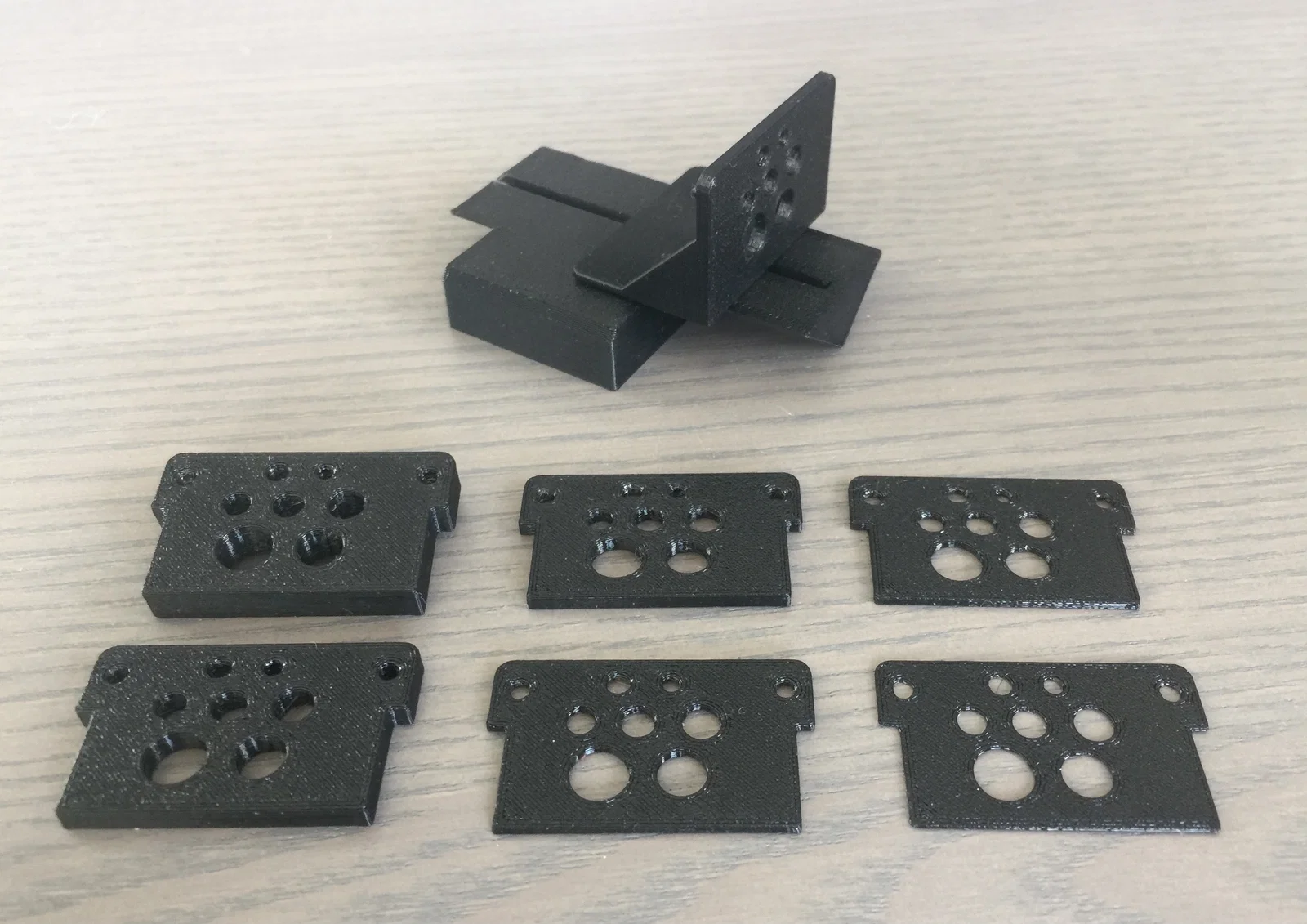

File và tỷ lệ: Các miếng đệm dẫn hướng vít có thể xếp chồng lên nhau nên có lỗ và chốt. Miếng đệm có lỗ có thể tùy chỉnh kích thước theo trục Z khi bạn slice. Với miếng có chốt, hãy cẩn thận vì nếu scale thì chốt cũng sẽ bị thay đổi theo. Mình chỉ in hai miếng đệm 5mm cố định và vài miếng đệm lỗ với độ dày khác nhau là đủ dùng cho mọi nhu cầu.
