Lego Micro Diff (Thiết kế nhỏ gọn & mô-đun)
Bộ vi sai Lego micro nhỏ gọn với thiết kế mô-đun, đi kèm các vòng răng thay thế được (16, 20, 24 & 32 răng). Tối ưu cho in 3D FDM mà không cần support, phù hợp cho các hệ thống truyền động tùy chỉnh.
Mô tả

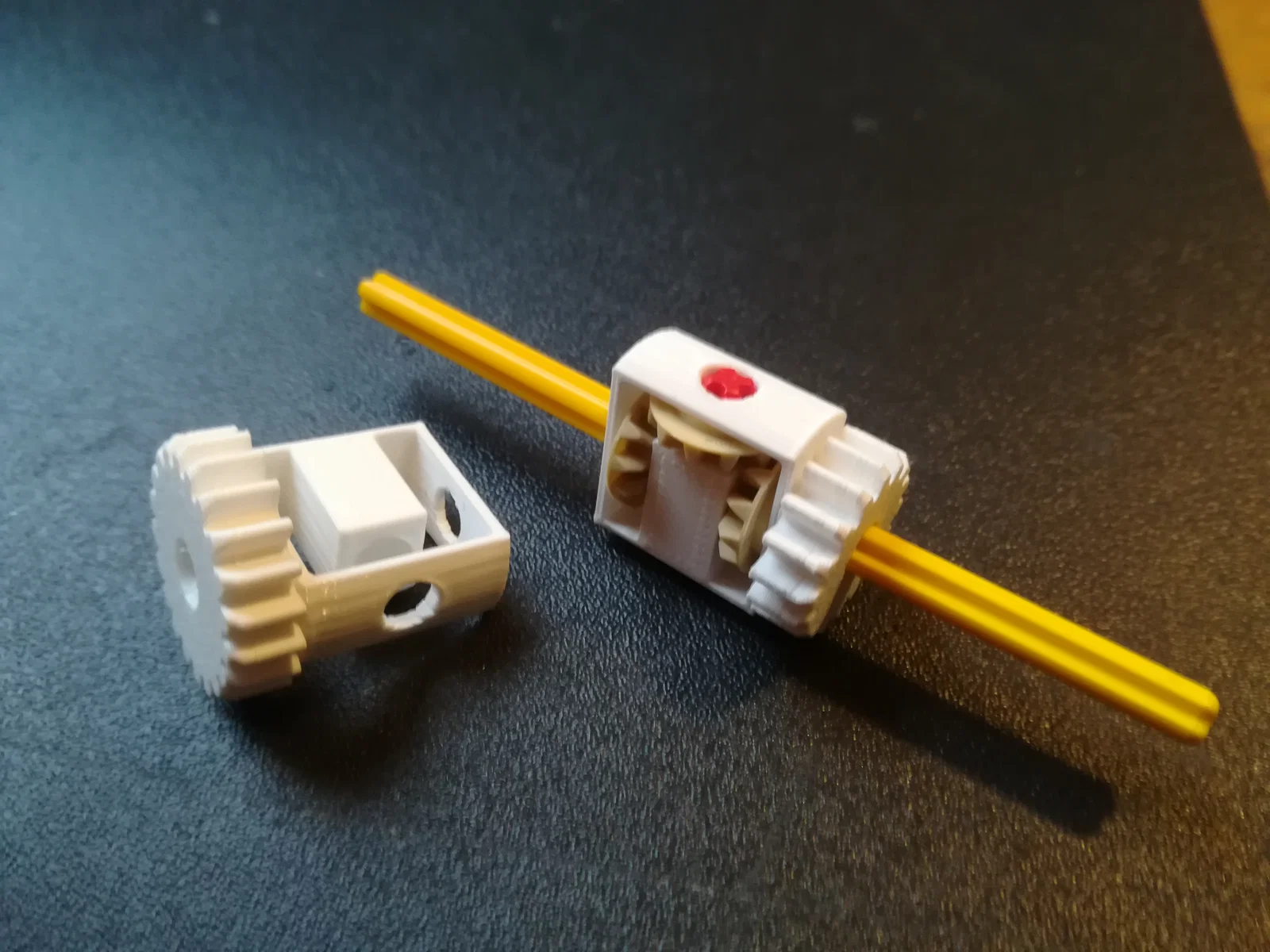

Xin giới thiệu đến các bạn mẫu bộ vi sai micro tương thích với LEGO của mình, có thiết kế vòng răng có thể thay thế được.
Các trường hợp ứng dụng của bộ vi sai này:
- Dùng để giảm tốc bánh răng đặc biệt trong hộp số.
- Làm bộ vi sai cho các loại hệ thống truyền động không thông dụng, tùy chỉnh hoặc nhỏ gọn trong xe mô hình.
- Giải pháp nhỏ gọn để đạt tỷ lệ giảm tốc 2:1.

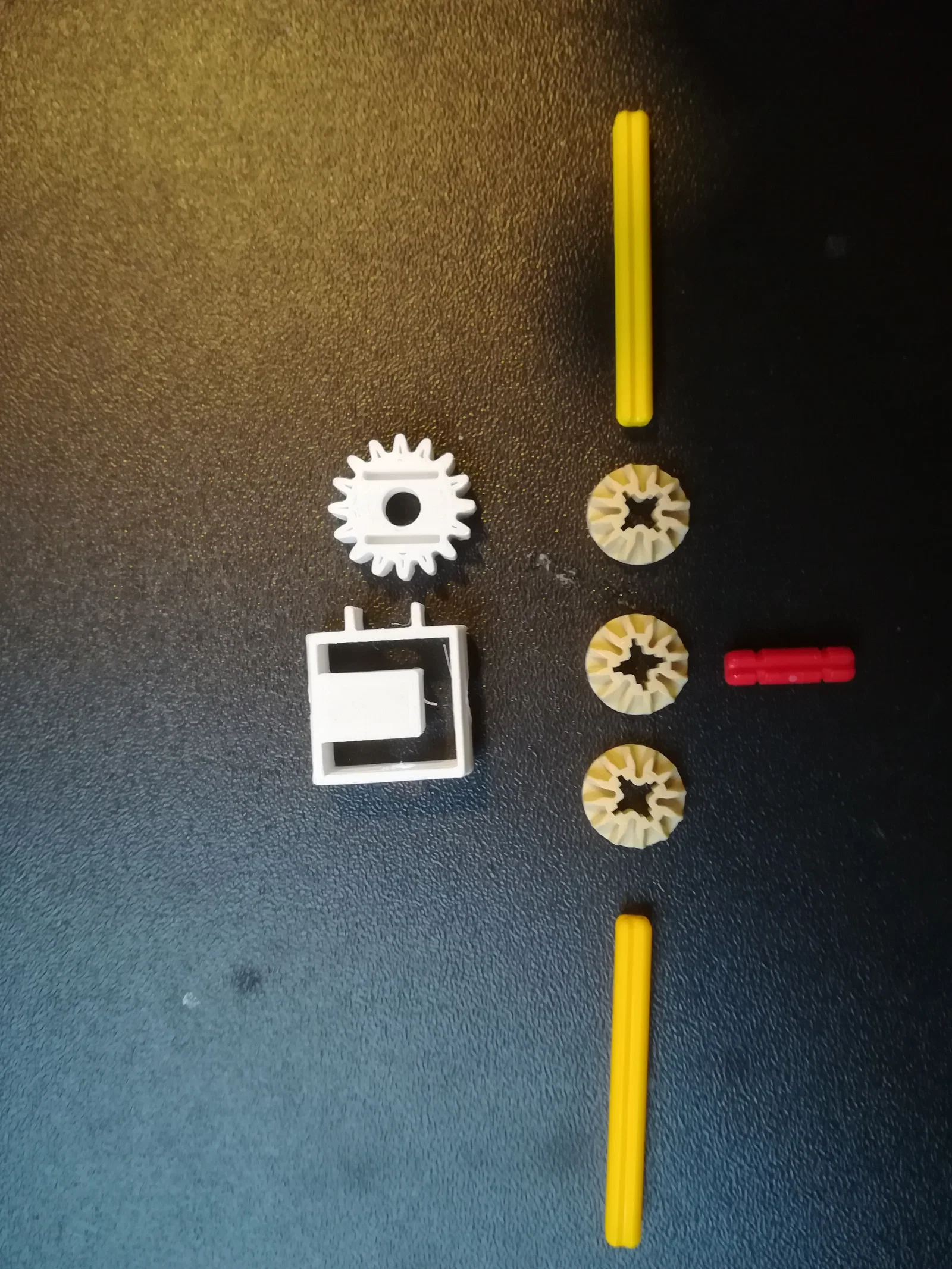

Hiện tại, mô hình này có một phần vỏ và 4 tùy chọn vòng răng (16, 20, 24 & 32 răng).
Nếu bạn cần bất kỳ loại bánh răng tùy chỉnh nào cho bộ vi sai này, hãy cho mình biết qua phần bình luận nhé.
Mô hình này được tối ưu hóa cho in FDM với đầu phun 0.4mm. Mình khuyến khích các bạn in với infill đặc (solid) và chiều cao lớp in 0.2mm. Hãy đặt phần vát của bánh răng nằm áp xuống bàn in! Không cần sử dụng support.
Do dung sai khá chặt, bạn có thể cần khoan lại các lỗ bằng mũi khoan 5mm để mọi thứ khớp hơn.
Được thiết kế bằng FreeCAD và mình sử dụng Cura để cắt lớp.
