Zimaboard NAS - Case gắn ổ cứng 3.5 inch kèm quạt làm mát

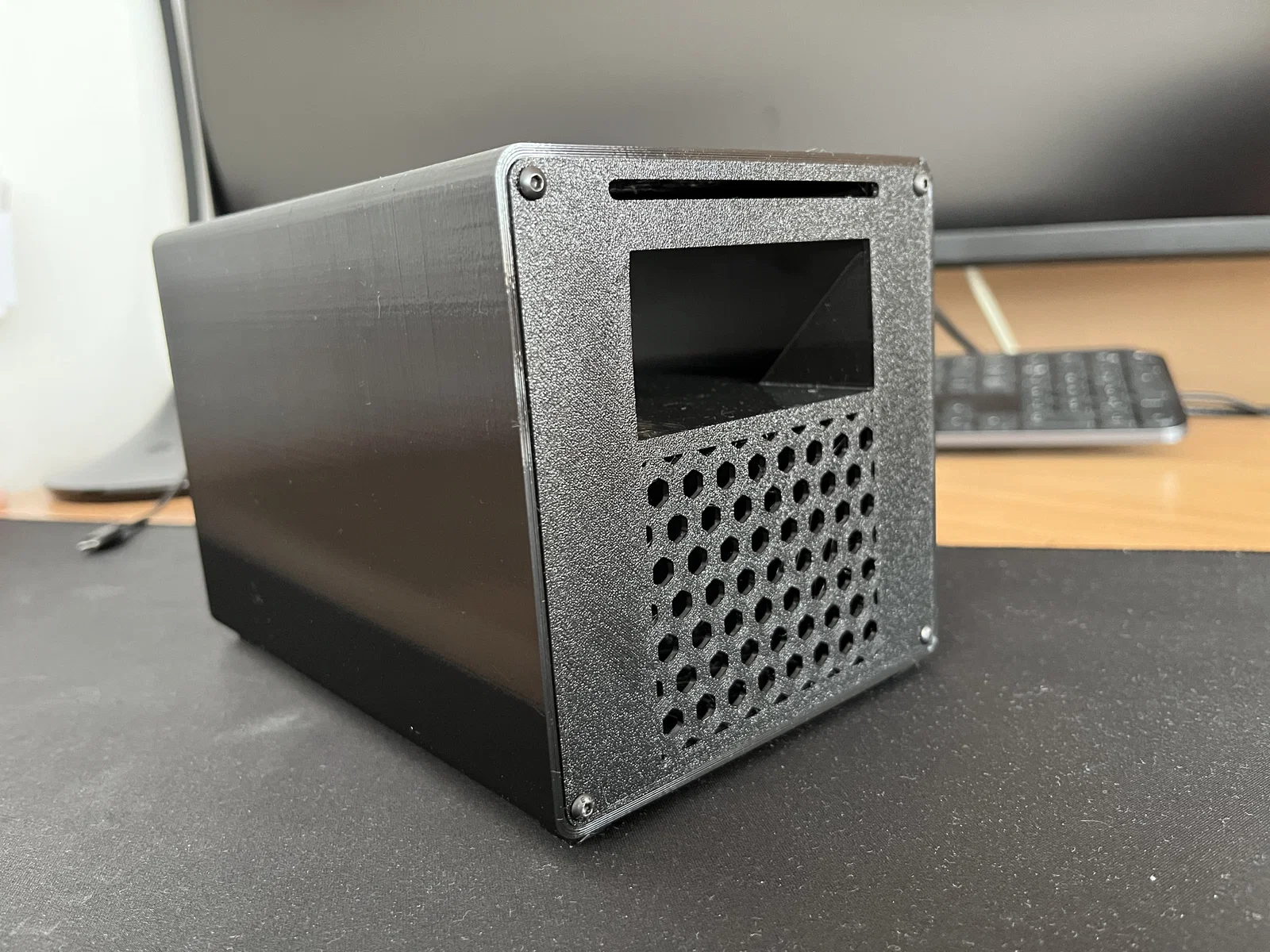

Mẫu case thiết kế riêng cho Zimaboard NAS, hỗ trợ lắp hai ổ cứng 3.5 inch theo chiều dọc với hệ thống làm mát bằng quạt 120mm. Thiết kế tối ưu, không cần support khi in bằng nhựa PETG.
Mô tả

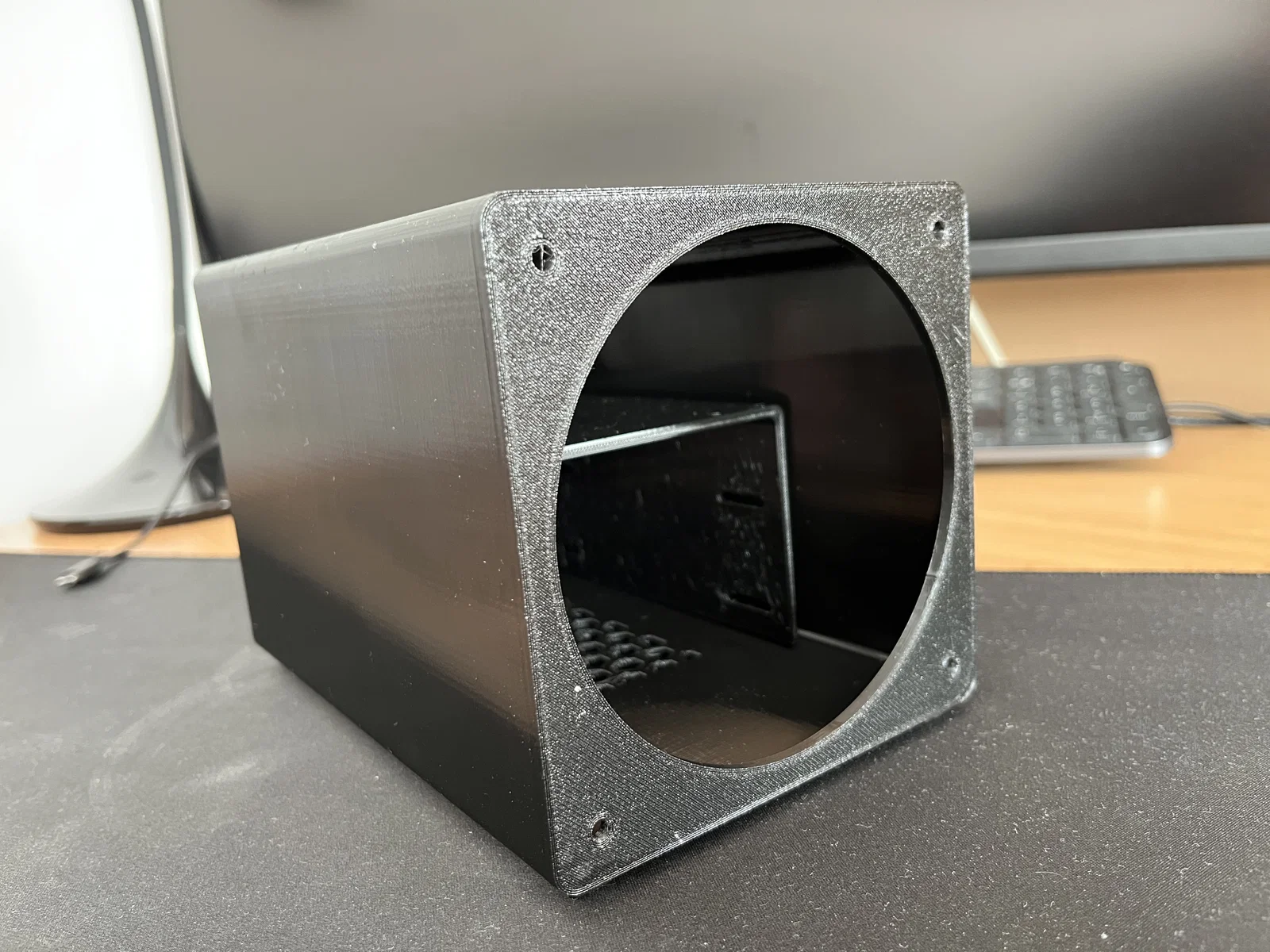

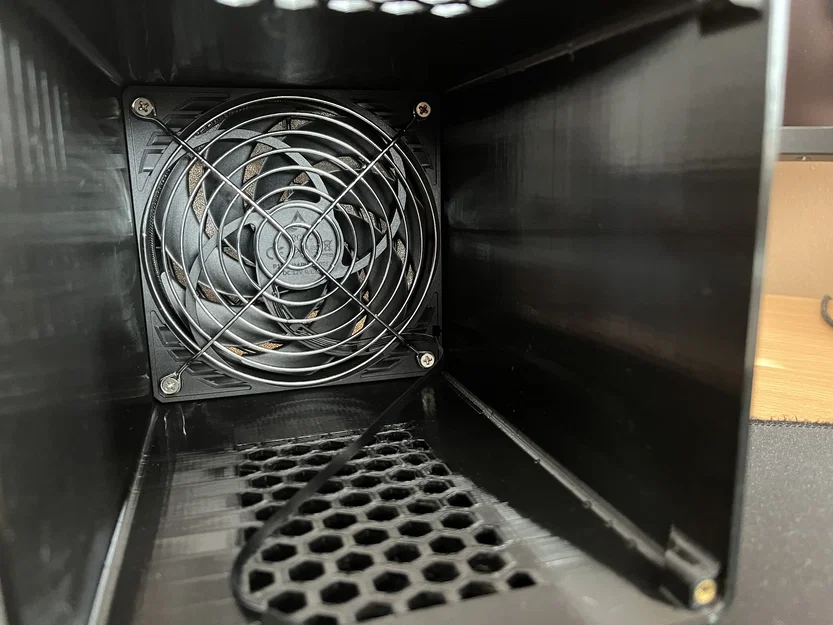

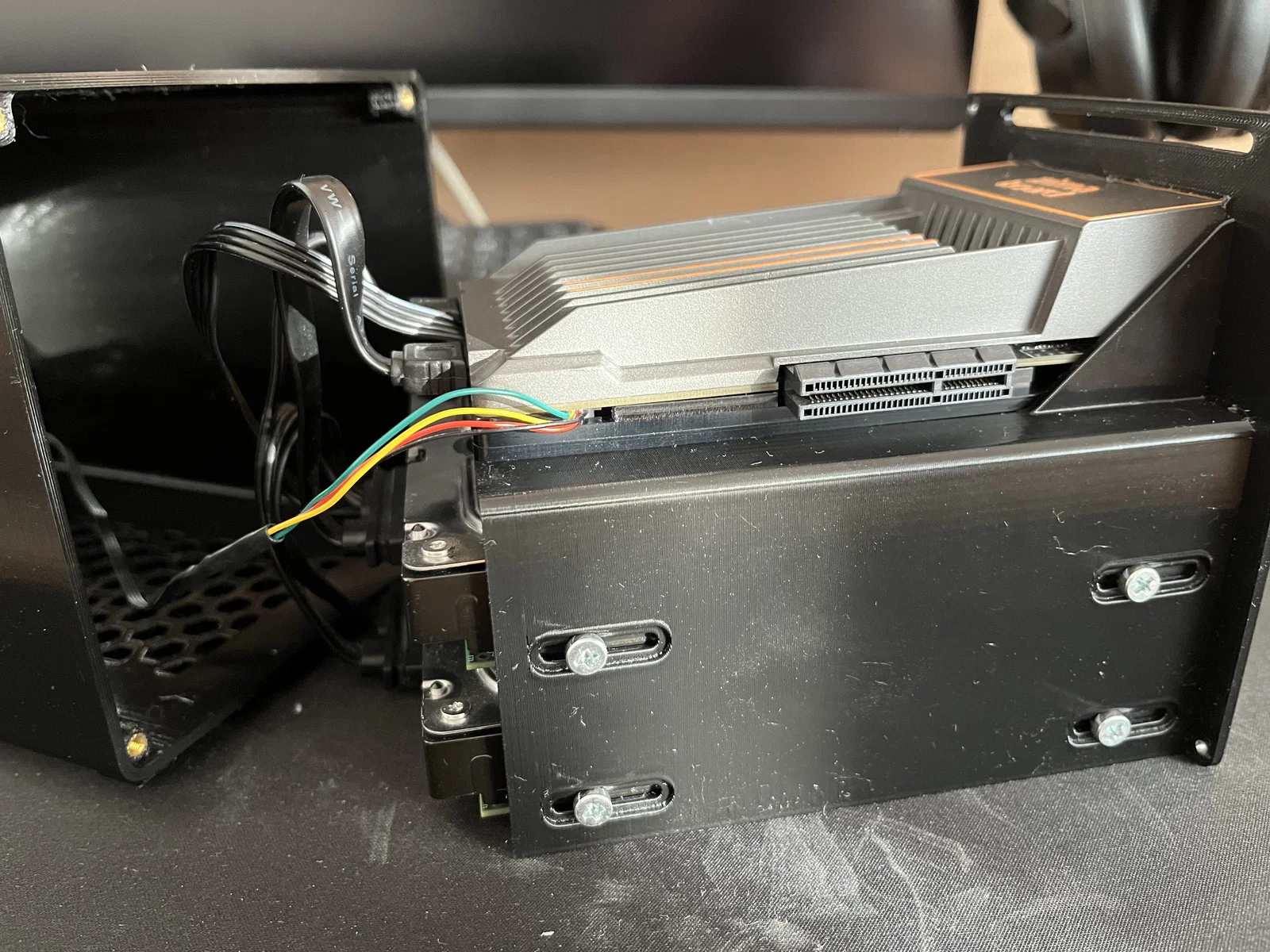

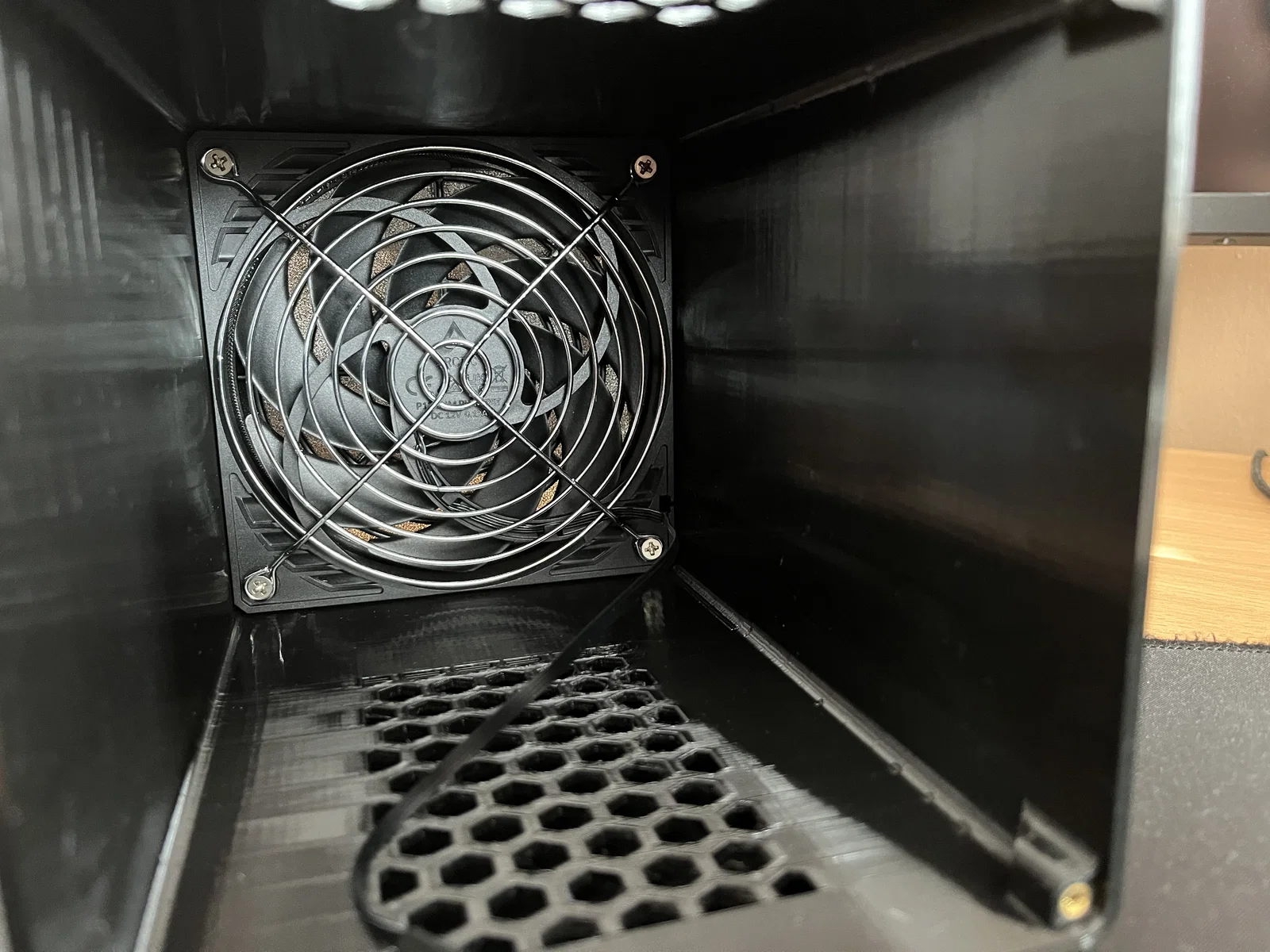

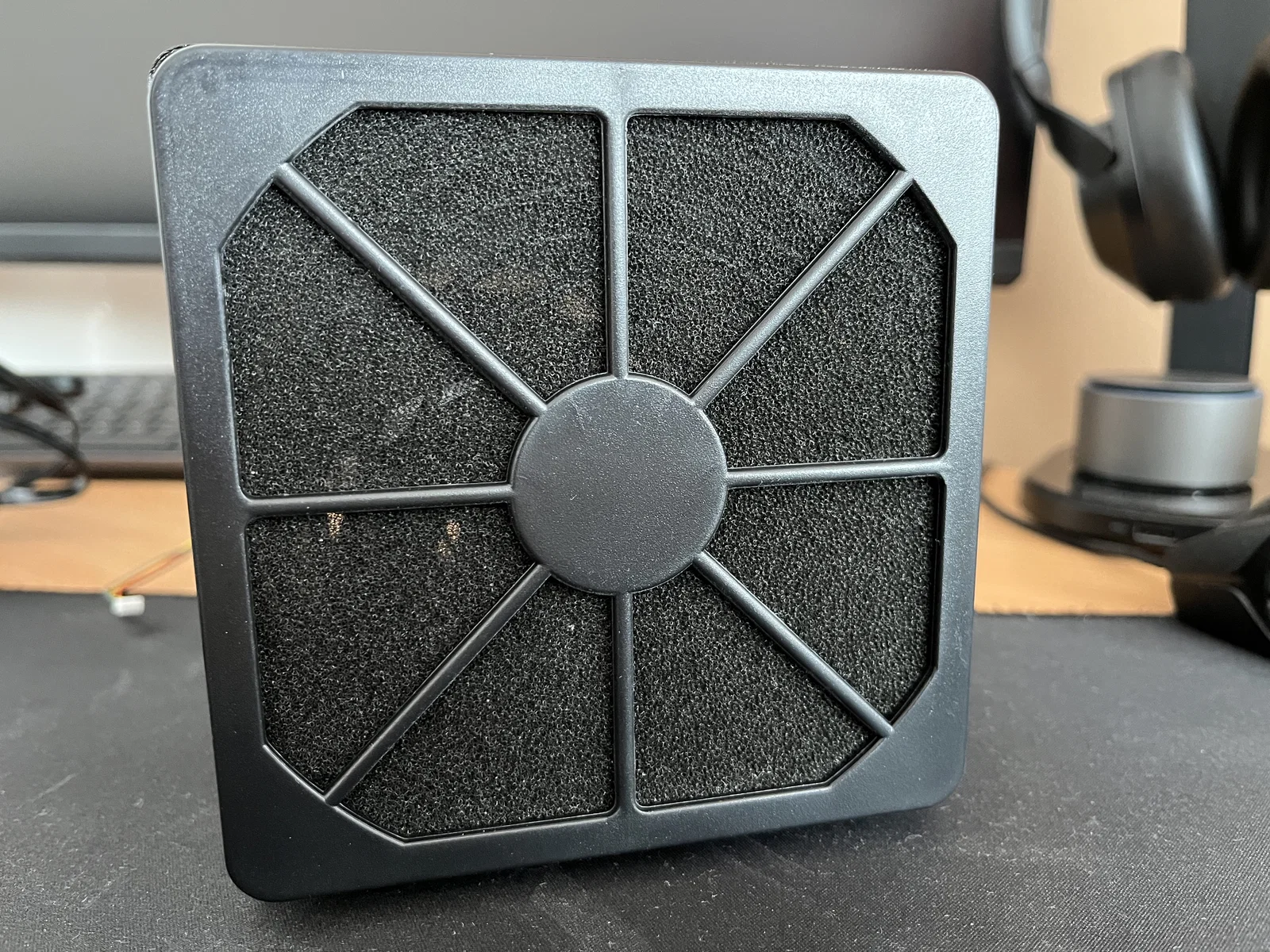

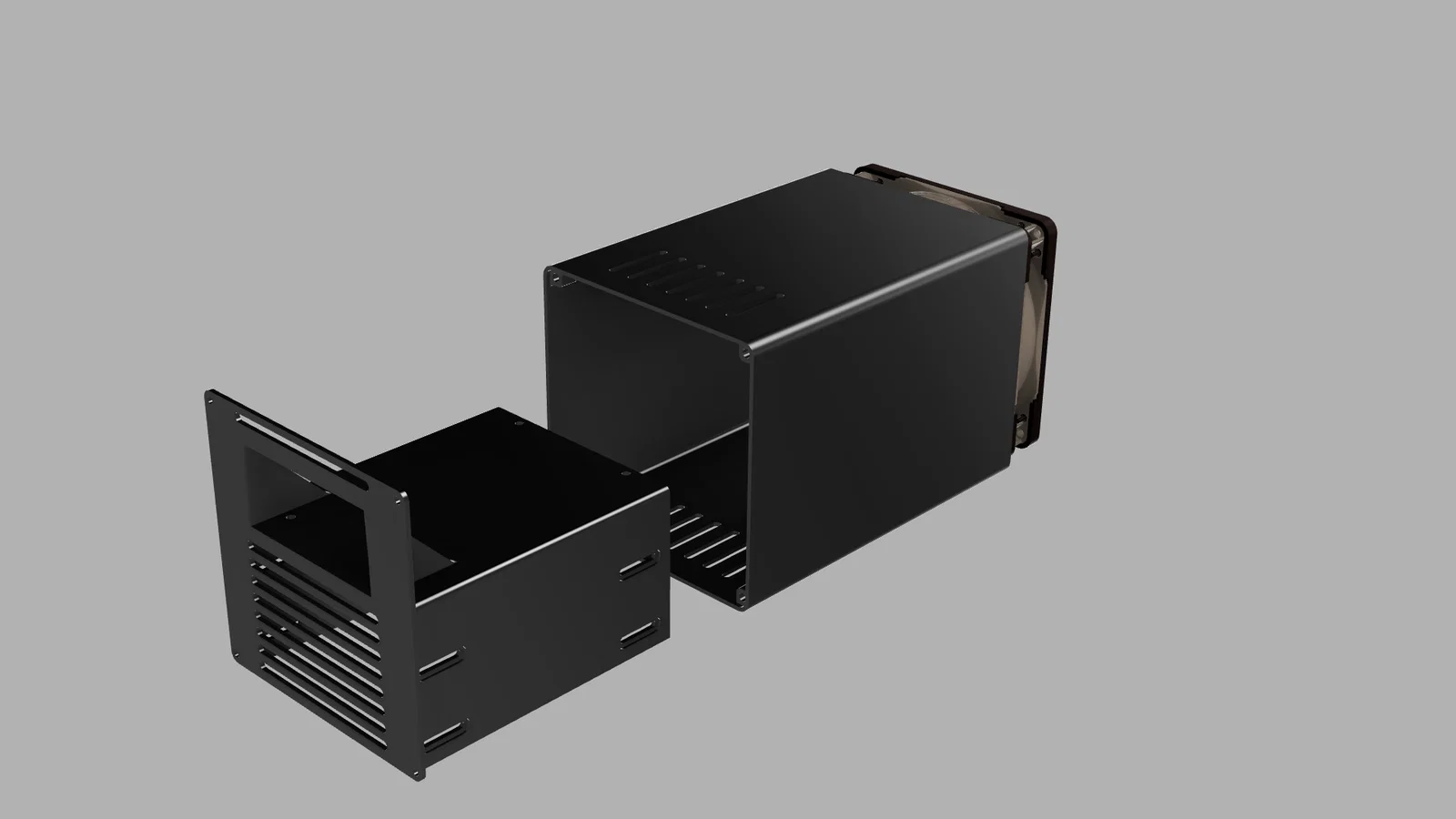

Mẫu case này hỗ trợ gắn hai ổ cứng 3.5" theo chiều dọc, kèm theo quạt tản nhiệt giúp làm mát hiệu quả. Mình đã sử dụng quạt Noctua NF-P12 PWM. Ở mặt ngoài của quạt, mình lắp thêm lưới lọc bụi AKASA Fan Filter GRM-120-30, còn mặt trong case là tấm bảo vệ quạt ARCTIC Fan Grill 120 mm. Quạt được kết nối trực tiếp vào chân cắm CPU_FAN, chi tiết các bạn có thể xem tại hướng dẫn này: Fan Wiring and Resource Tutorial for ZimaBoard. Các lỗ ren M3 (Thread Insert) được sử dụng cho phần vỏ để bắt vít mặt trước (Ví dụ: M3 Thread Insert). ### In ấn Khuyến khích sử dụng PETG Chất liệu: PETG Thiết lập in: 0.20mm Quality, 20% Infill * Supports: Không cần Nếu thấy mẫu này hữu ích và muốn ủng hộ mình, bạn có thể donate qua link sau: https://paypal.me/jgs3D
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
