Nâng cấp mặt trước cho Elegoo Neptune 4 Plus - Thêm đèn LED và ngăn kéo

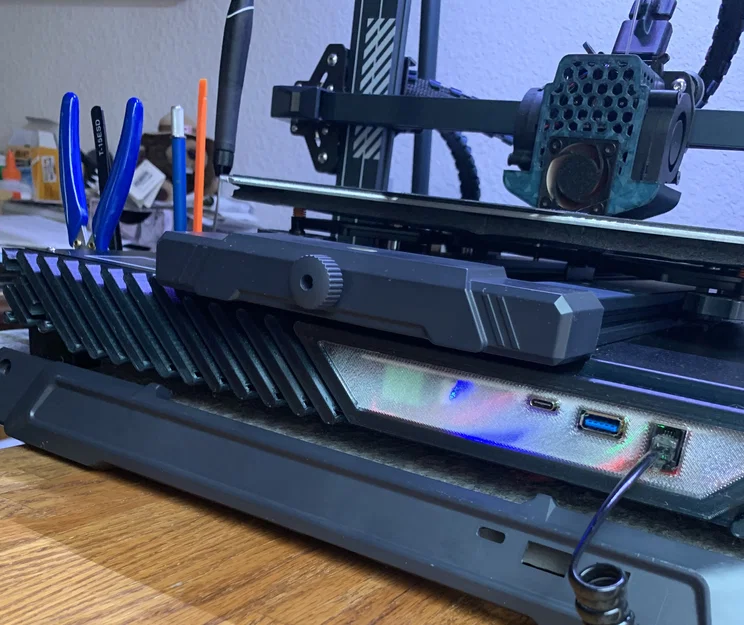

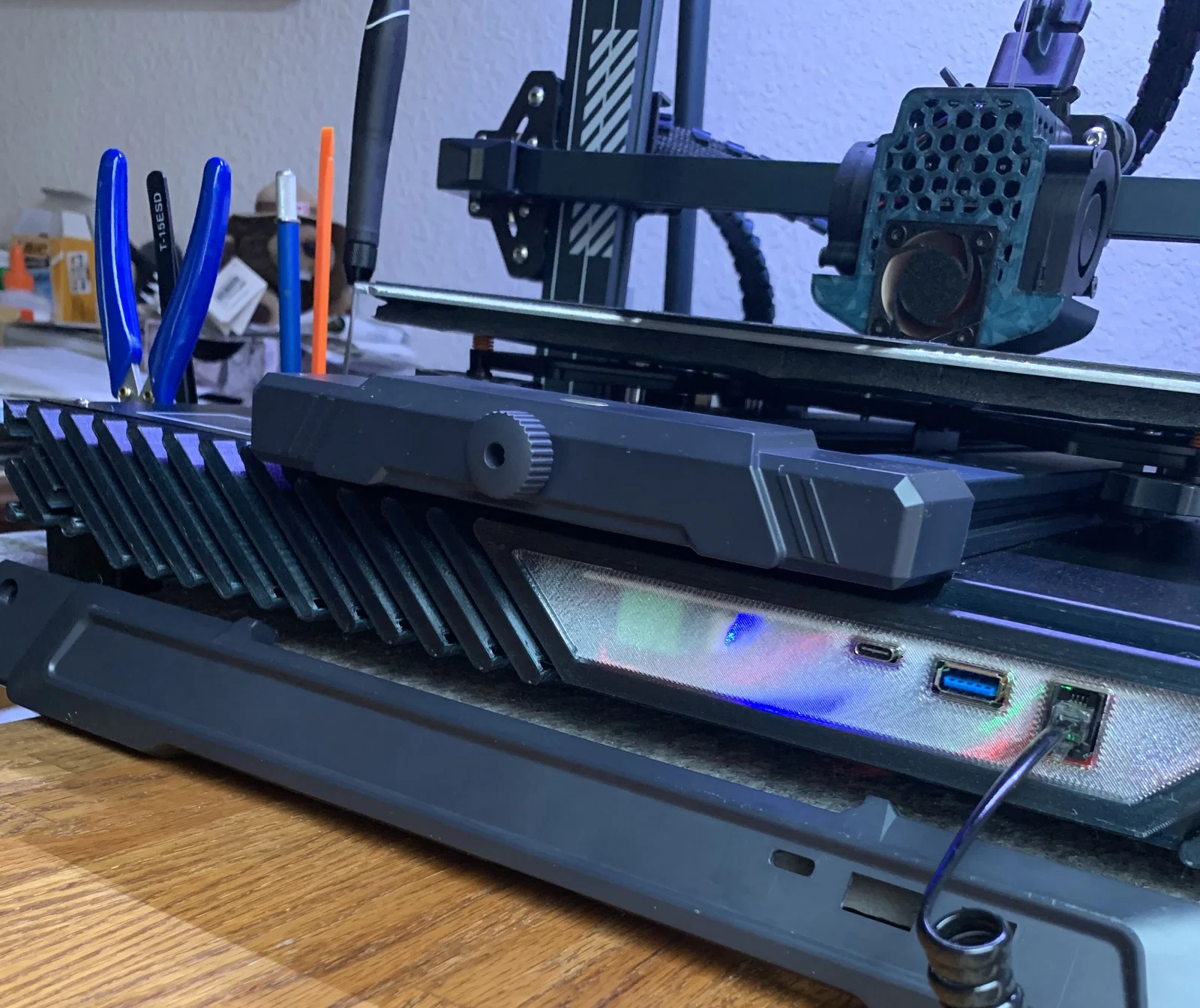

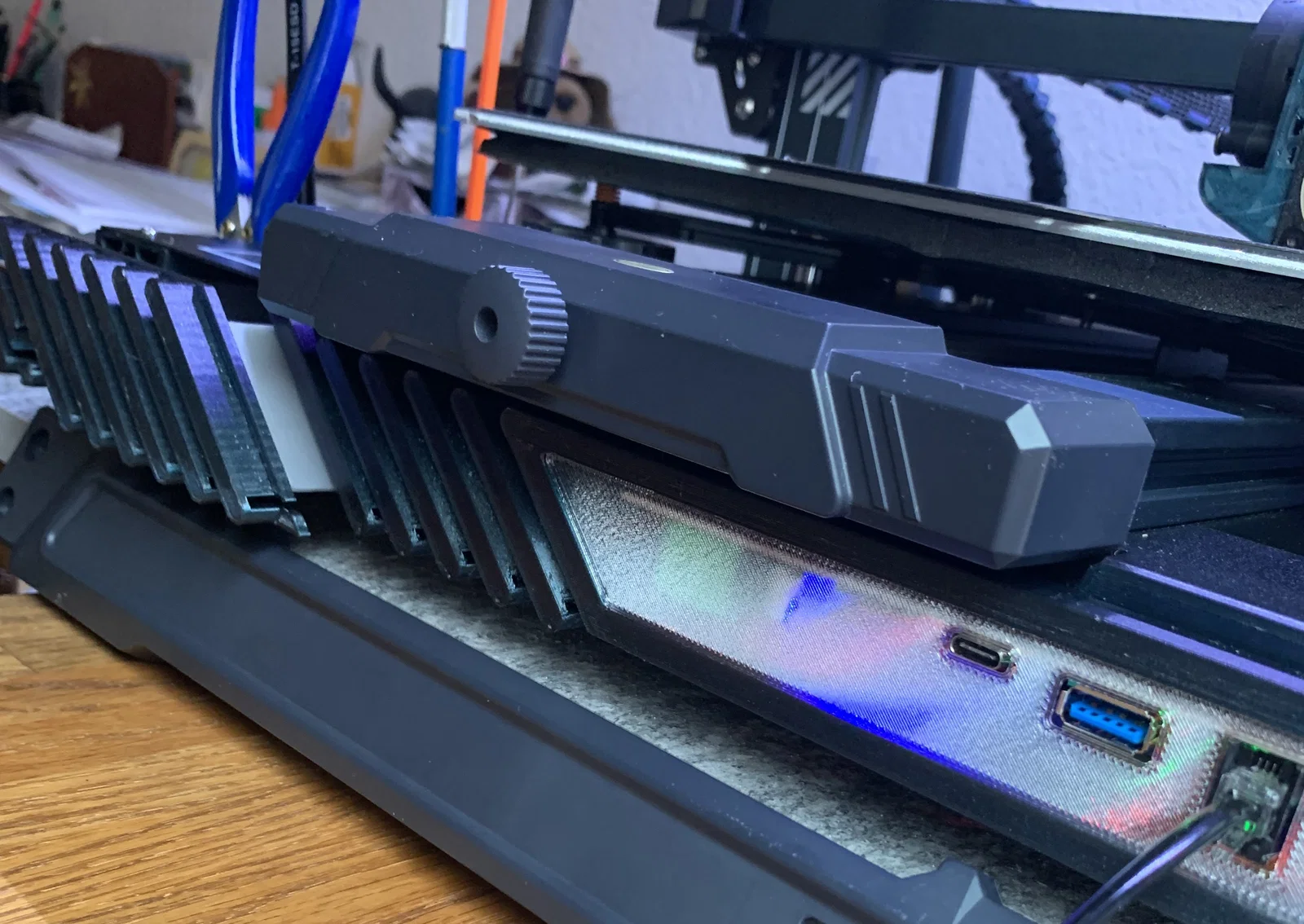

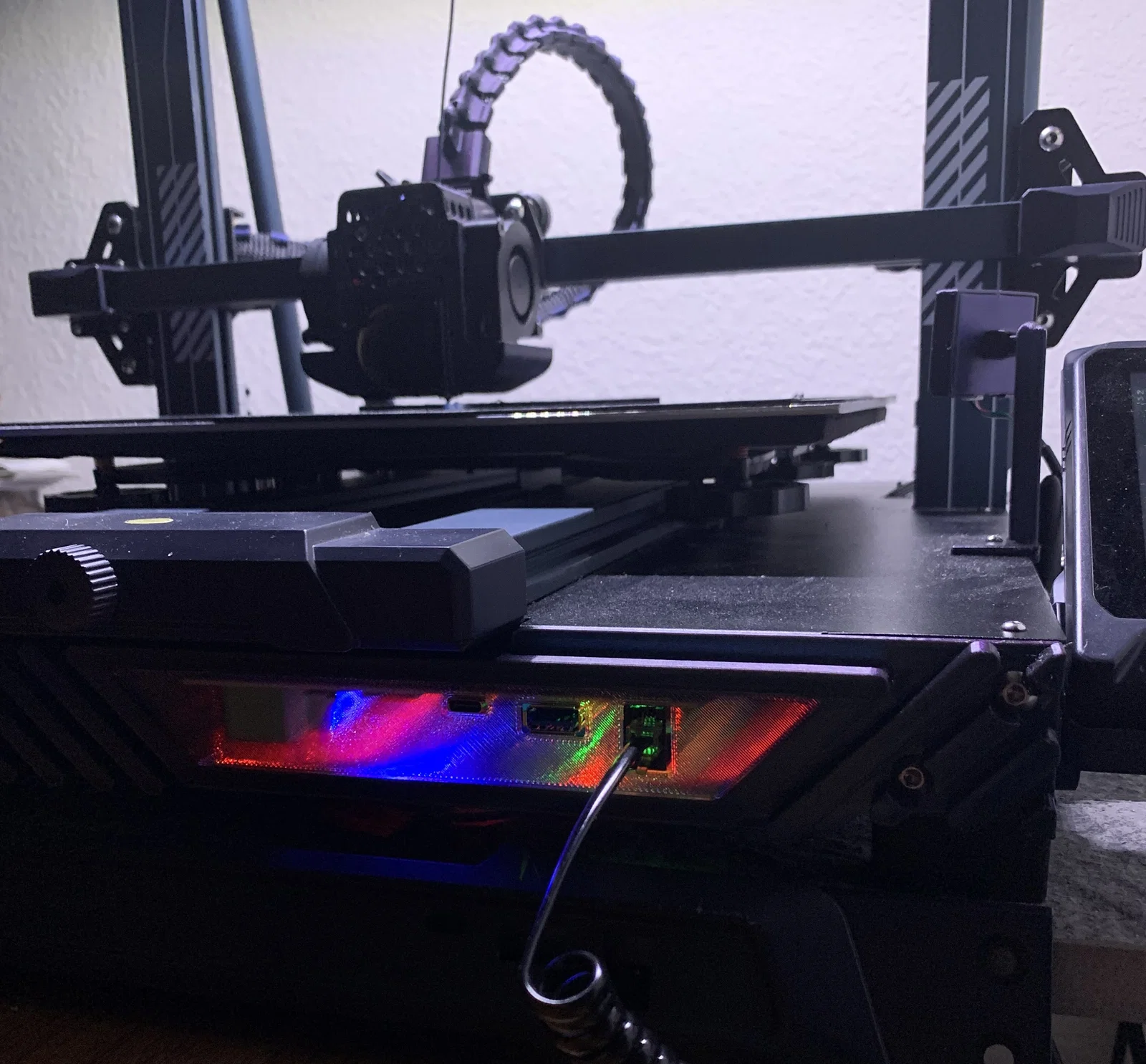

Bạn có thấy mấy cái đèn trên board điều khiển của con Elegoo Neptune 4 Plus cứ chớp nháy như muốn nói gì đó không? Che mất mấy cái đèn đó thì uổng quá nên mình đã thiết kế lại một tấm mặt trước mới. Dù mình không rõ từng kiểu nháy đèn có ý nghĩa gì, nhưng bạn chắc sẽ nhận ra lúc nào máy đang chờ lệnh, lúc nào đang làm nóng bàn in, hay lúc đang in. Thậm chí nhìn nó giống như nhịp tim của máy vậy.

Mình cũng tận dụng khoảng trống ở mặt trước để thêm một ngăn kéo bí mật. Thấy nhiều bài đánh giá chê con Neptune Plus thiếu cái ngăn kéo đựng đồ, làm giảm bớt độ xịn của máy nên mình xử lý luôn.

Thiết kế này lấy cảm hứng từ các góc vát 45 độ cùng vài chi tiết bo tròn của máy. Hy vọng bạn thấy nó đẹp hơn bản gốc.

Hướng dẫn in:

In tất cả các chi tiết mà không cần support. Bạn có thể bật tính năng 'ironing all surfaces' cho mặt panel và mặt ngăn kéo. Tấm panel có 2 vòm ở mặt dưới với một vài sợi nhựa nhỏ để giúp in dễ hơn, bạn cứ cắt bỏ hoặc bẻ đi khi lắp là được. Nếu dùng ngăn kéo thay vì tấm che giả, hãy in thêm 2 miếng đệm ốc (screw spacers). Mình có thêm các file có đuôi "… wt" phòng khi phần mềm slicer của bạn báo lỗi file gốc.

Bạn nên in thử vài cái thấu kính (lens) để chọn kiểu ưng ý nhất. Để thấu kính trong suốt nhất: chỉ in 1 lớp đáy, 2 lớp tường, không bật quạt tản nhiệt. Chỉnh Z-offset cao hơn một chút (0.5) để lớp đầu tiên không bị ép quá mức. Chỉnh lớp đầu tiên dày (0.4), rộng (0.48) và nhiệt độ cao (bằng hoặc hơn mức tối đa của cuộn nhựa). Tốc độ in chậm rất quan trọng, khoảng 50%. Chỉ cần một chút quạt là sẽ làm mờ bề mặt, có khi bạn lại thích hiệu ứng đó. Chỉnh độ rộng đường in lớn hơn sẽ tạo hiệu ứng lấp lánh. Mình dùng nhựa Duramic 3D Transparent PETG cho thấu kính và Burnt Titanium PETG cho panel, dùng đầu phun 0.4 mặc định.

Hướng dẫn lắp đặt:

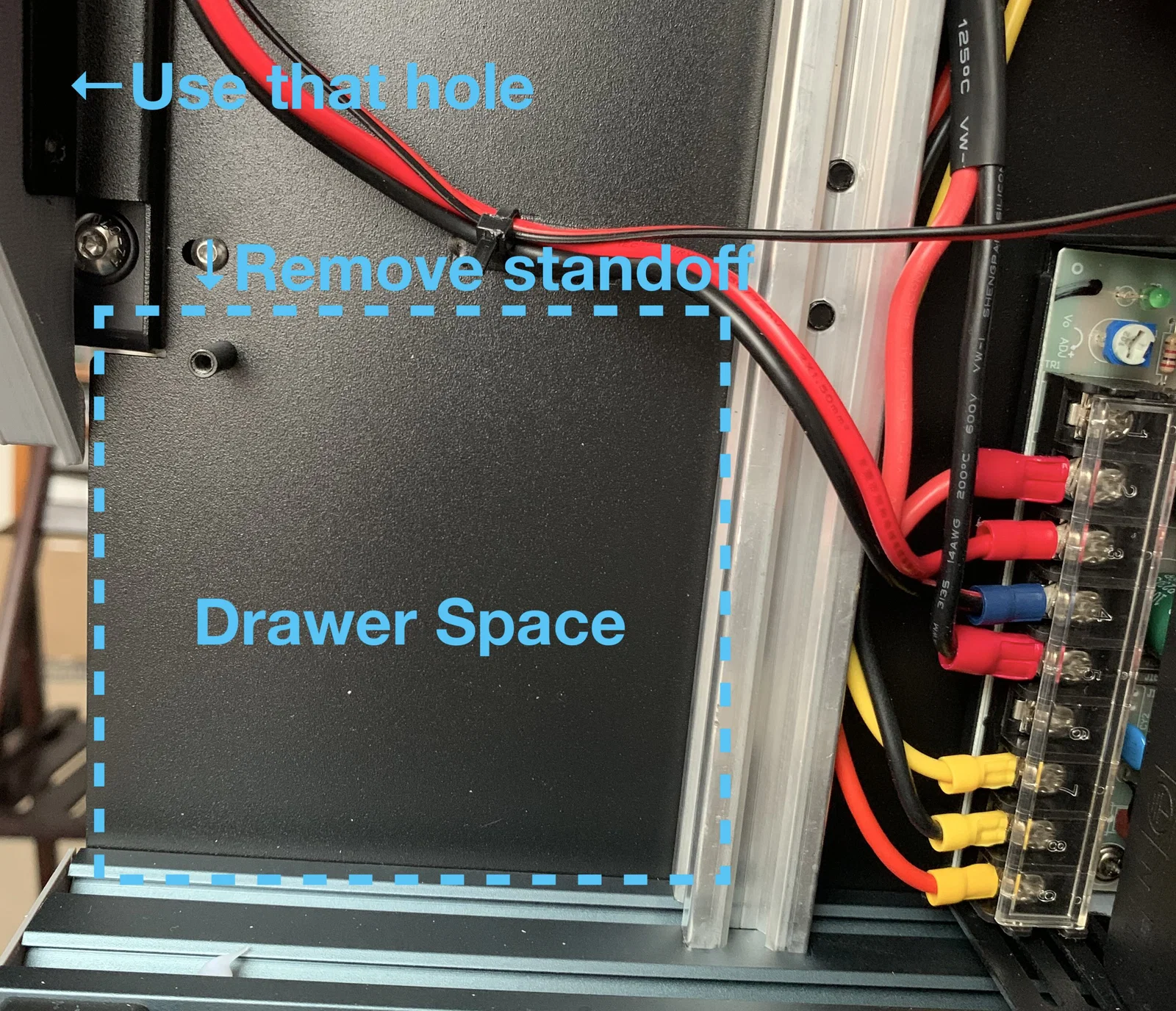

Tháo mặt đáy của tủ máy, bạn sẽ thấy tấm panel cũ có 2 con ốc ở phía sau cần tháo ra cùng với 4 con ốc mặt trước. Cũng cần tháo cái chân standoff lục giác gần giá đỡ ốc để lấy chỗ cho ngăn kéo. Tấm panel mới sẽ ôm lấy cạnh trước của tấm đáy, thay thế chức năng của cái standoff đó. Nhớ kiểm tra dây điện để không cấn vào ngăn kéo (xem ảnh), có thể cần thắt lại dây gọn gàng.

Khi lắp panel mới (đã gắn thấu kính), mình khuyên chỉ nên dùng 1 trong 2 con ốc ở mặt sau, chọn cái lỗ gần thấu kính nhất. Con ốc thứ hai có thể dùng để gắn mặt ngăn kéo. Lắp thấu kính từ mặt sau của panel, đảm bảo mặt trước phẳng và phần gờ ở đáy thấu kính nằm vừa khít vào rãnh.

Lắp ngăn kéo vào mặt trước bằng con ốc còn dư từ tấm panel cũ. Nếu không dùng ngăn kéo, bạn có thể che lại bằng miếng che giả. Nếu có dùng ngăn kéo, hãy lắp miếng đệm ốc vào phía trước sau khi hoàn tất để cố định.
