Voron 2.4/Trident Canopy/Top Hat in phẳng (kèm file CAD)

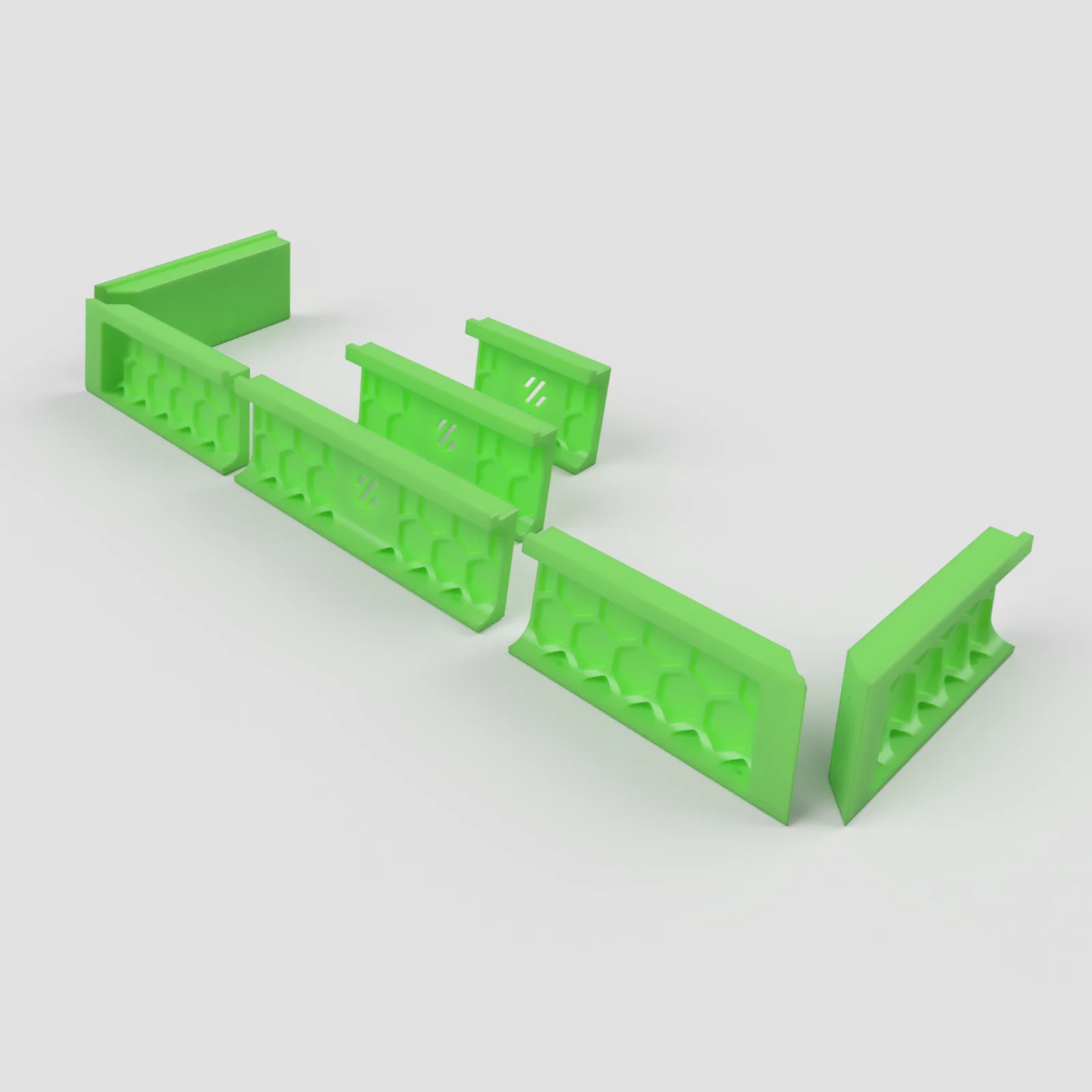

Bản remix này dựa trên mẫu top hat rất xịn của PrintSomething: mình tách các góc theo mối ghép miter 45° và làm phẳng mặt sau của các đoạn giữa. Mình cũng thay một số fillet bằng chamfer để in dễ và ổn định hơn. Ngoài ra mình thêm các gờ/guide canh chỉnh ở mặt dưới của tất cả các phần để bám vào các extrusion chắc chắn hơn.

QUAN TRỌNG: Mình không thay đổi kích thước nào để thiết kế này vẫn tương thích với toàn bộ add-on và các bản remix của mẫu gốc. Trong thiết kế gốc có các khe hở khá lớn giữa các phần, và các khe này được thiết kế để dán băng keo foam dày 3mm nhằm bịt kín buồng in. Vui lòng đừng phàn nàn rằng thiết kế này không chừa cho độ co của ABS. Mẫu này in ra đúng y chang kích thước của bản gốc. Nếu bạn thấy không ổn, bạn có thể scale up các đoạn giữa theo chiều dài thêm khoảng 5–6mm.

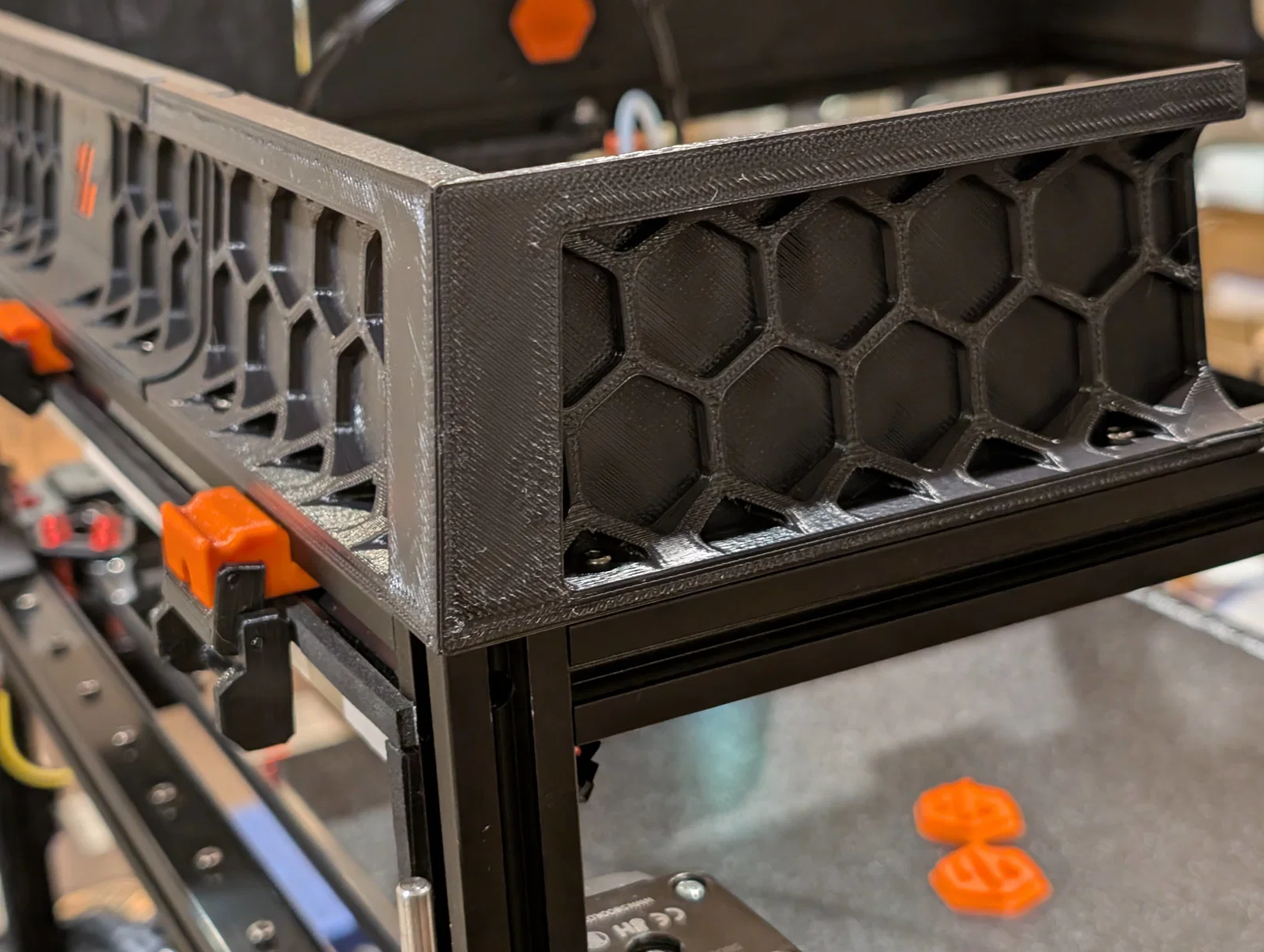

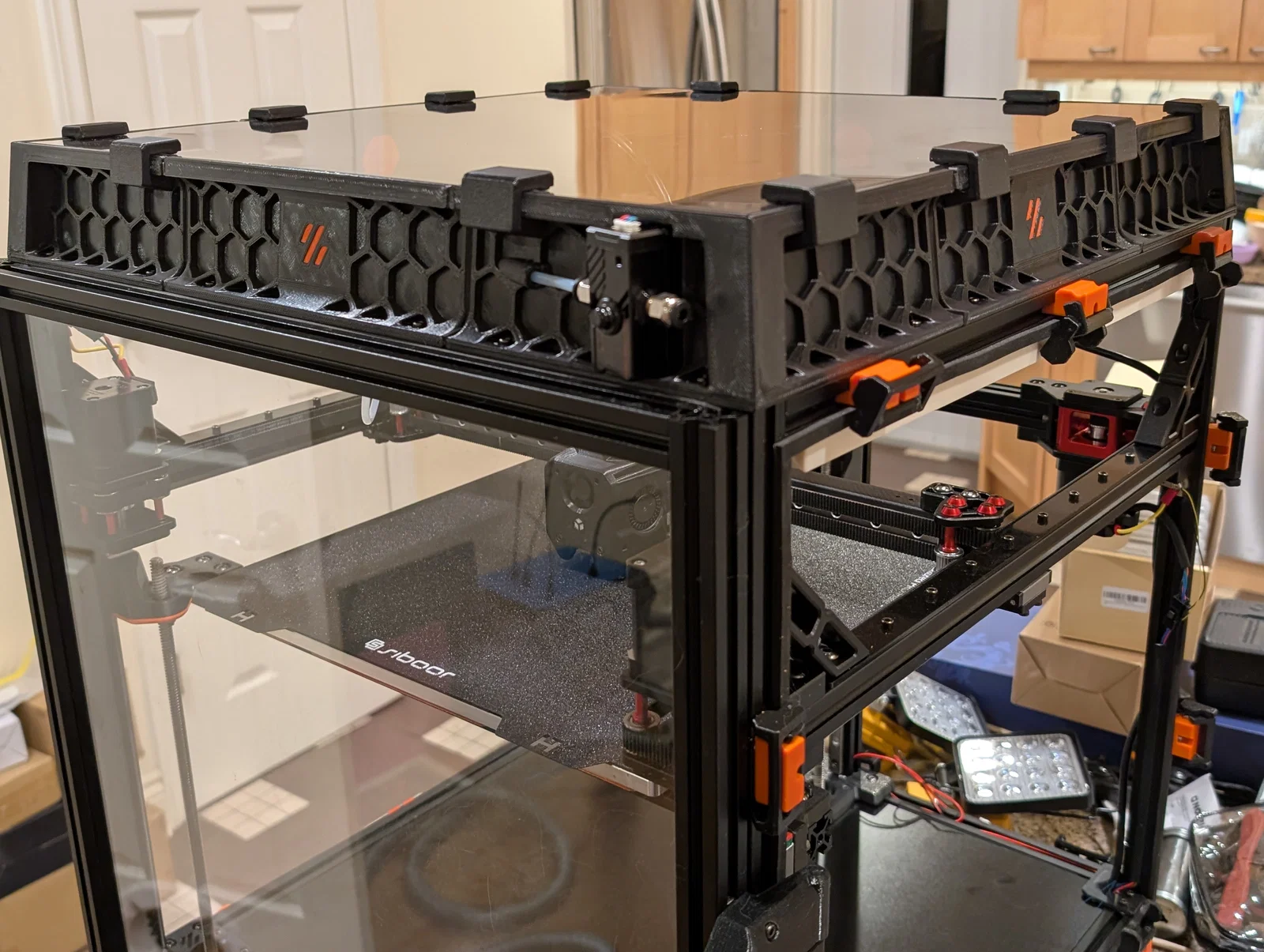

Mỗi góc cần 2 threaded insert tiêu chuẩn theo Voron BOM và 2 ốc M3x8 socket head để liên kết. Nếu bạn dùng góc phải cho vị trí front right và rear right của khung, và dùng góc trái cho vị trí front và rear left của khung, thì đầu ốc sẽ gần như không thấy từ phía trước máy.

Bản remix này khá giống bản này (dù mình không dùng các file đó khi làm remix), nhưng mình có cung cấp file STEP để bạn tiếp tục remix và chỉnh sửa thêm.
