Bàn Xoay Lưu Trữ USB - tuỳ chọn Gridfinity

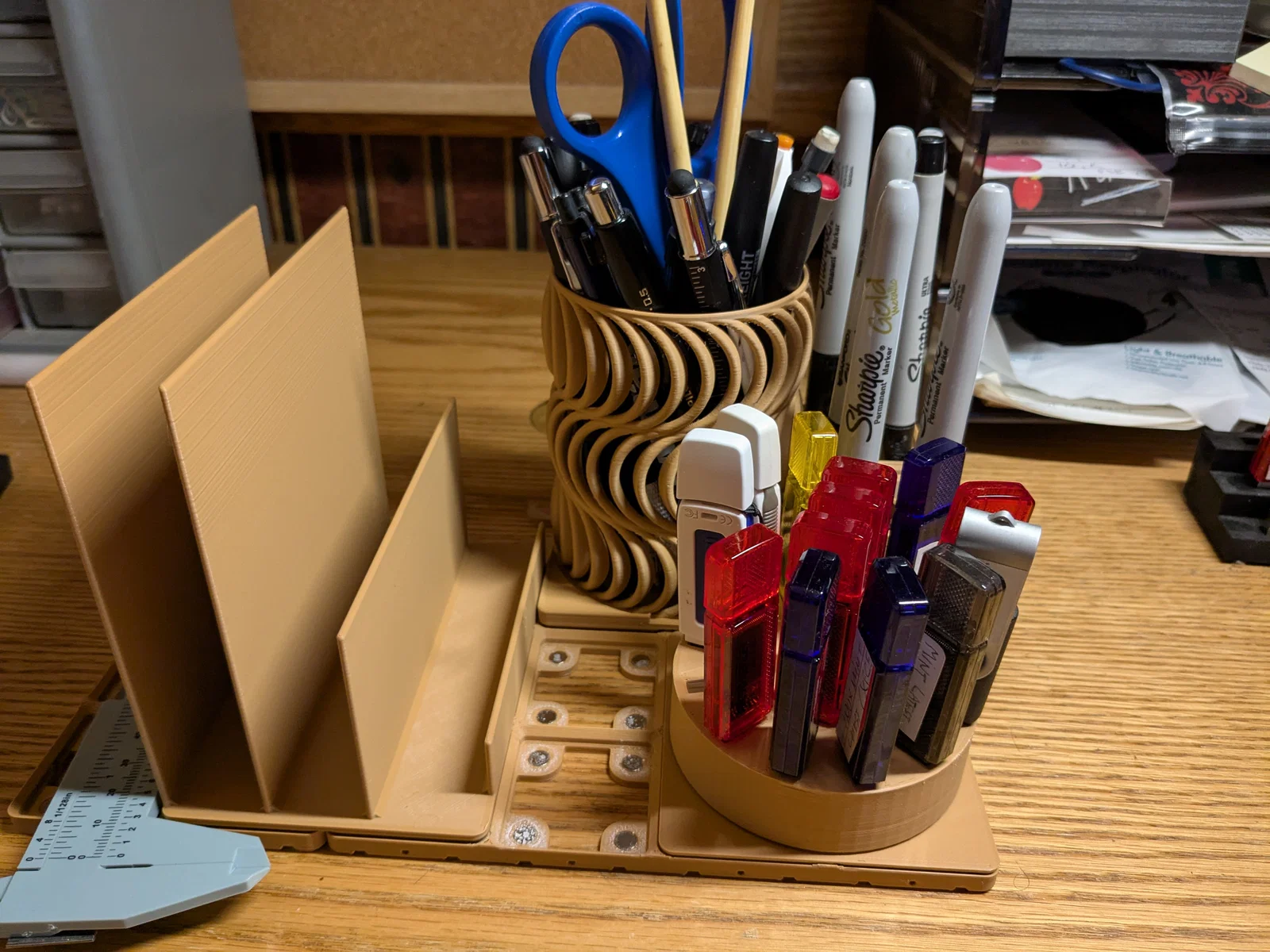

Mình quyết định in thử luôn bản Gridfinity để canh màu cho cái organizer mình đang làm. Xài ổn.

Lần này mình dùng vòng bi (bearing) hãng khác và thấy nó hơi lỏng nhẹ trên cái trụ của đế. Mình xử lý bằng cách cắt một miếng nhựa nhỏ từ túi zip để ngăn đá, rồi phủ lên trụ trước khi ép lắp lại. Hiệu quả khá tốt.

Edit  - 03/09/2025

Mình đã thêm một tuỳ chọn đế tương thích Gridfinity vào file. Mình chưa in thử bản này, nhưng mình không thấy lý do gì mà nó lại không hoạt động tốt.

-------------

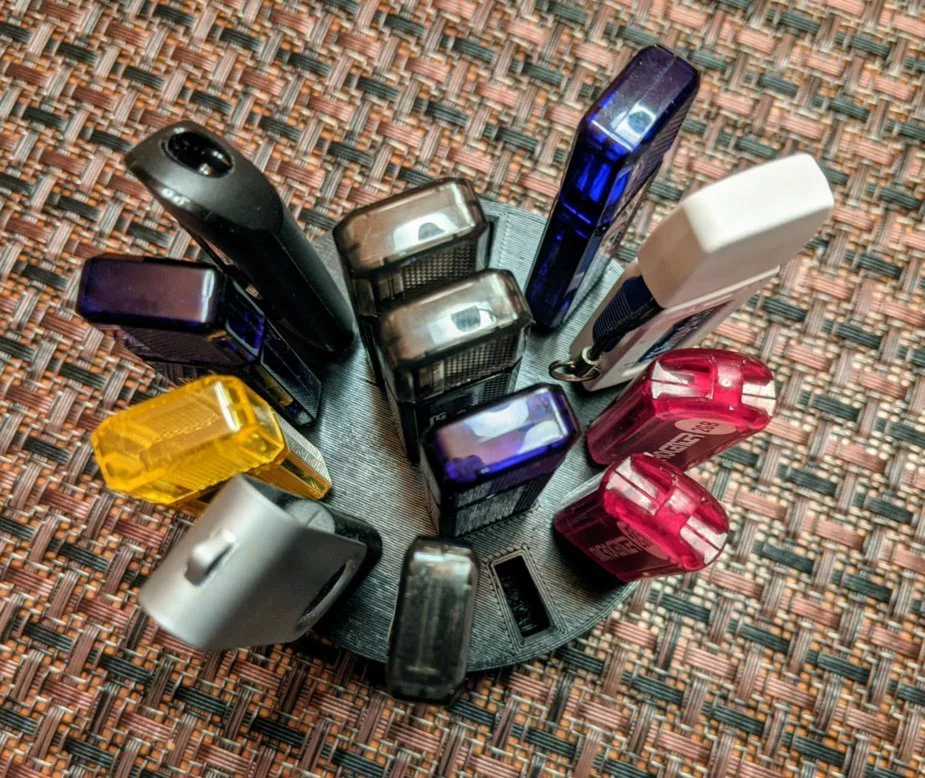

Mình thấy mẫu gốc “Small Turntable” của walter rất hay nên muốn remix lại để đựng USB.

Bản gốc của Walter: https://www.thingiverse.com/thing:1061970

Mình import các file STL vào Tinkercad rồi bắt đầu chỉnh sửa.
Nhưng mình không hài lòng lắm với cách nó import vào và phần mình thêm nhìn không được đẹp.
Nên mình làm lại từ đầu, lấy bản gốc làm tham khảo.

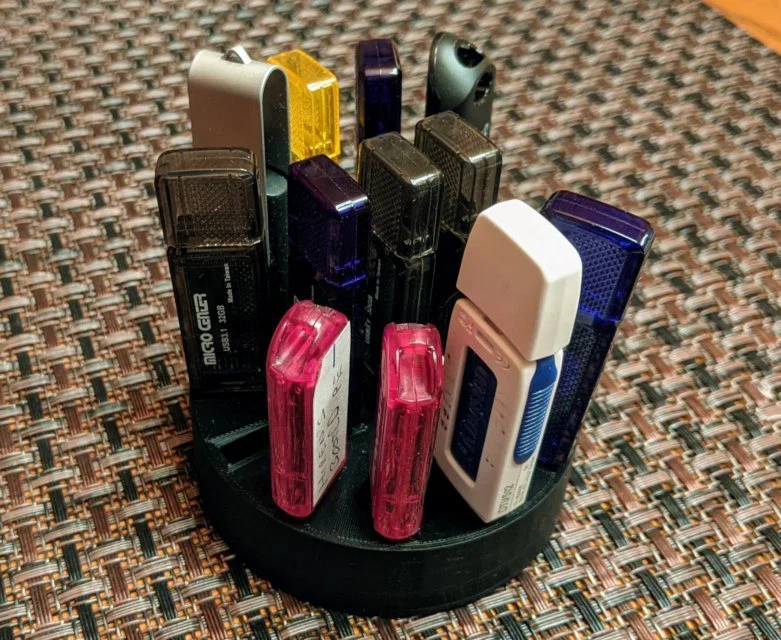

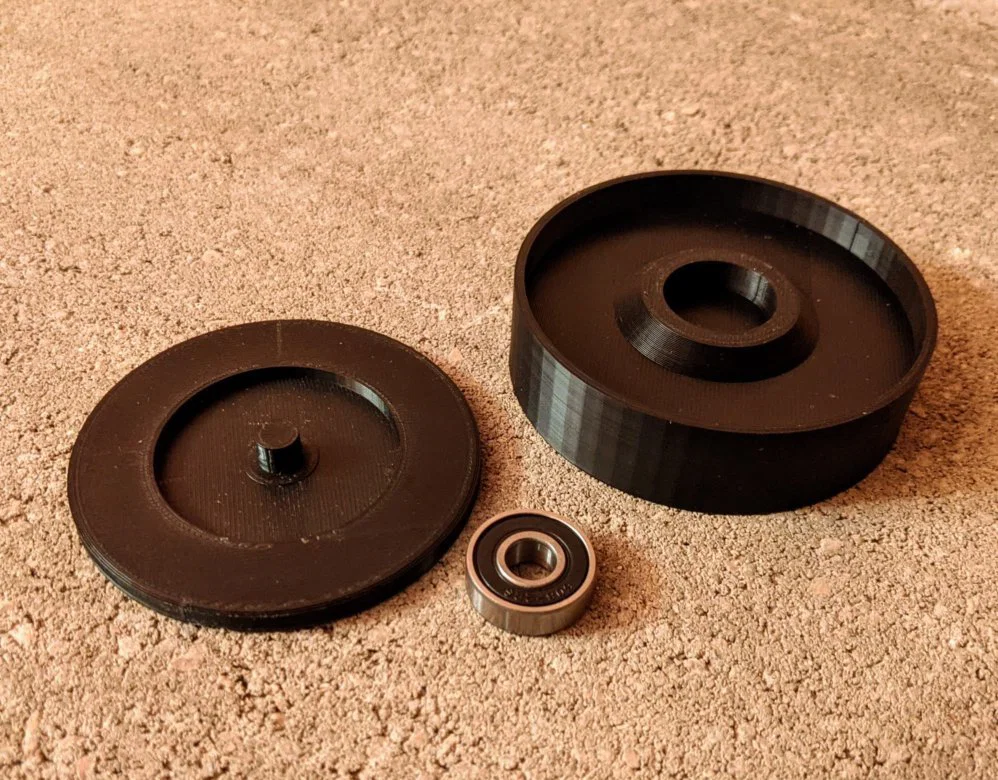

Mình muốn cái turntable vừa quay được vừa làm holder cho USB, đồng thời giảm độ rơ bằng cách siết chặt lại phần socket và trụ cho vòng bi 608.

Giờ vòng bi khít hơn nhiều, phải ấn/gõ nhẹ mới vào được, nhưng bù lại lắp rất chắc và rung lắc ít.

Cần 1 vòng bi 608, mua dễ và rẻ trên Amazon.

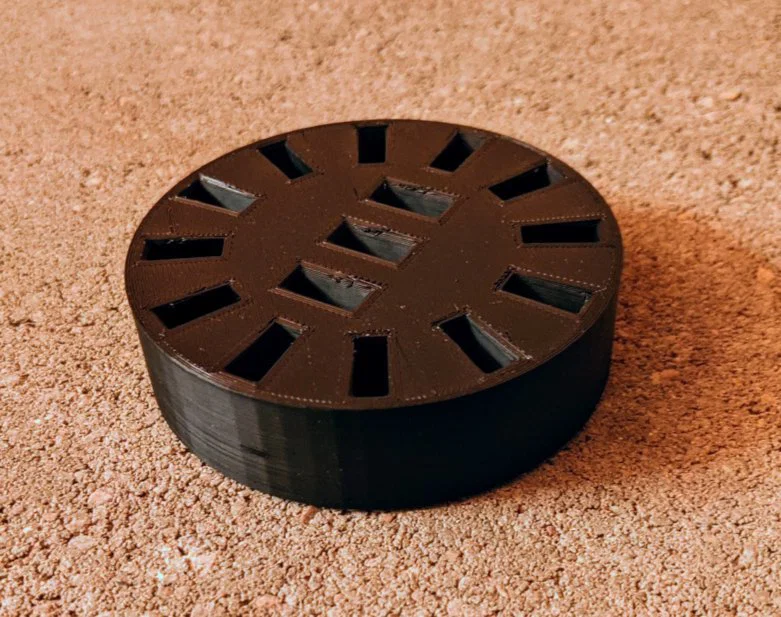

Trong quá trình thiết kế, mình đã dựng lại phần top bản gốc.
Mình có kèm thêm bản flat top để ai muốn remix tiếp.

Mình bỏ cái rãnh ở đáy vốn để gắn o-ring hay vật liệu cao su nào đó tạo độ bám.
Mình đang dùng mấy miếng chân cao su nhỏ xíu.
