Sky Team: Khay lưu trữ sâu hơn kèm nắp che linh kiện

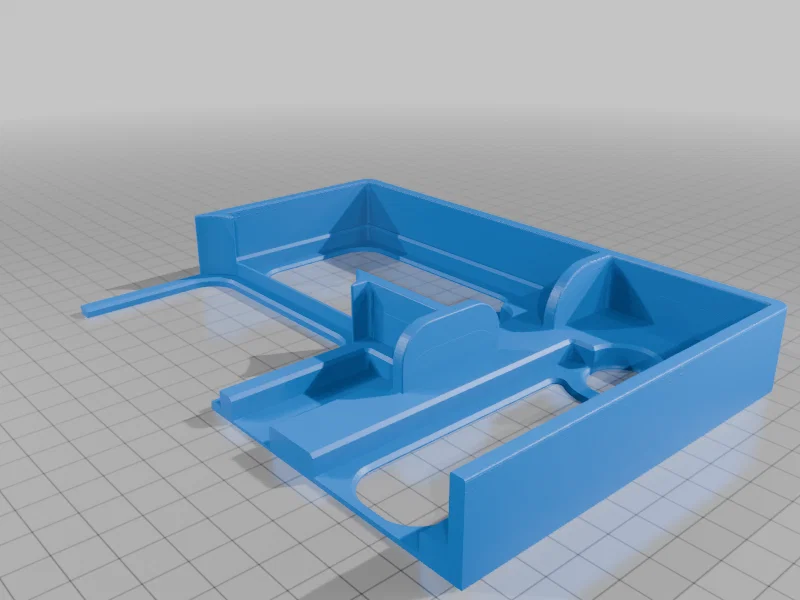

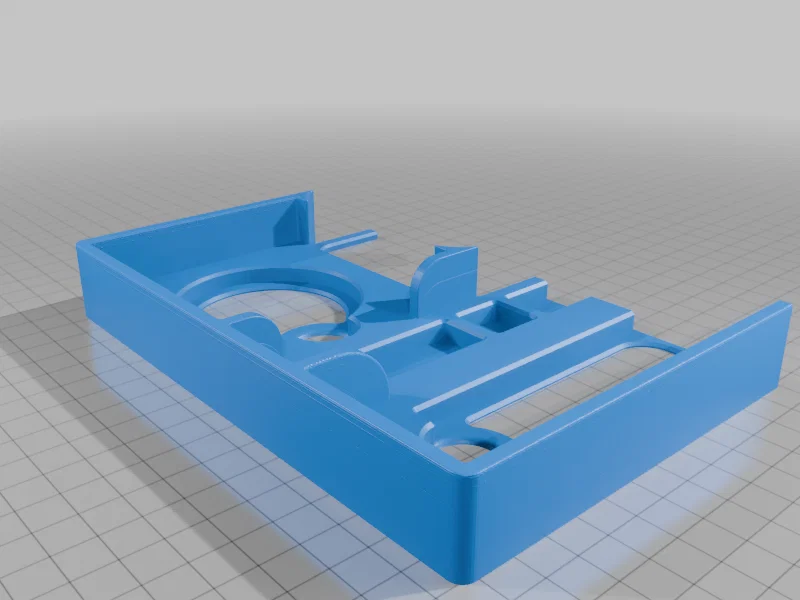

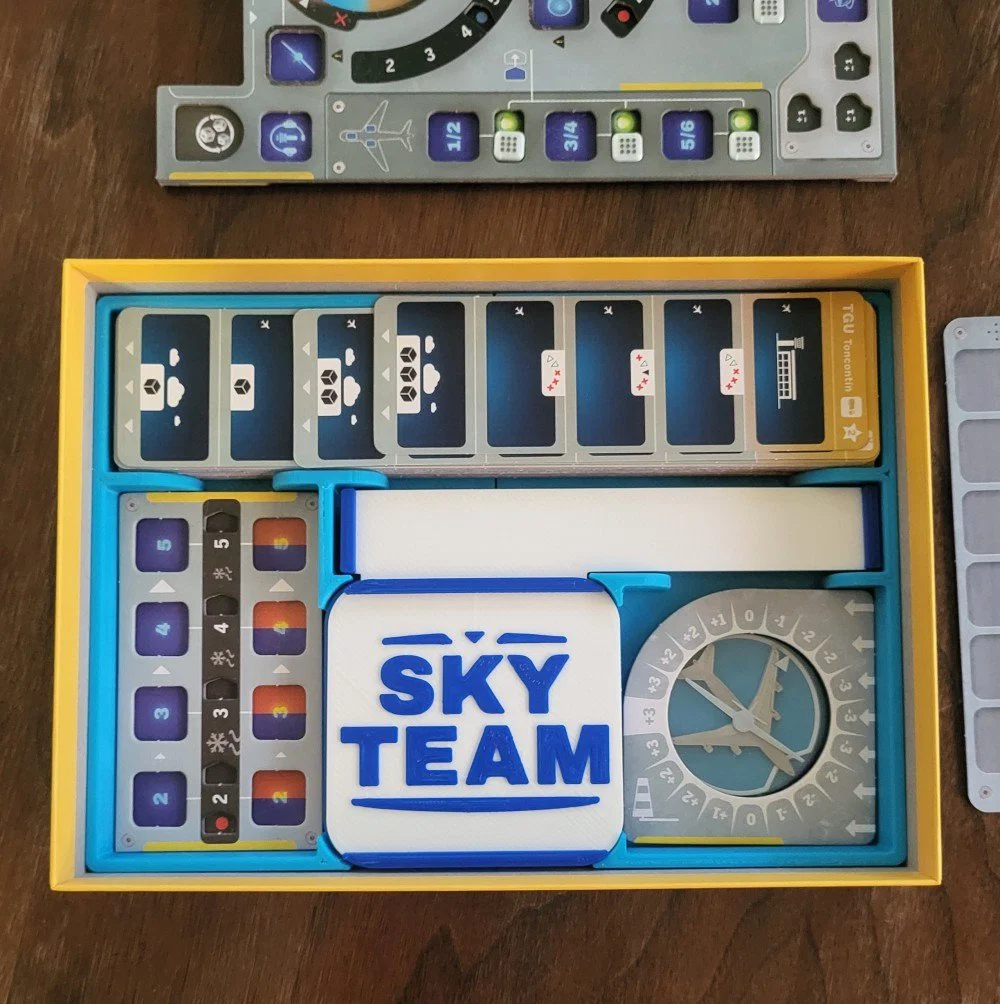

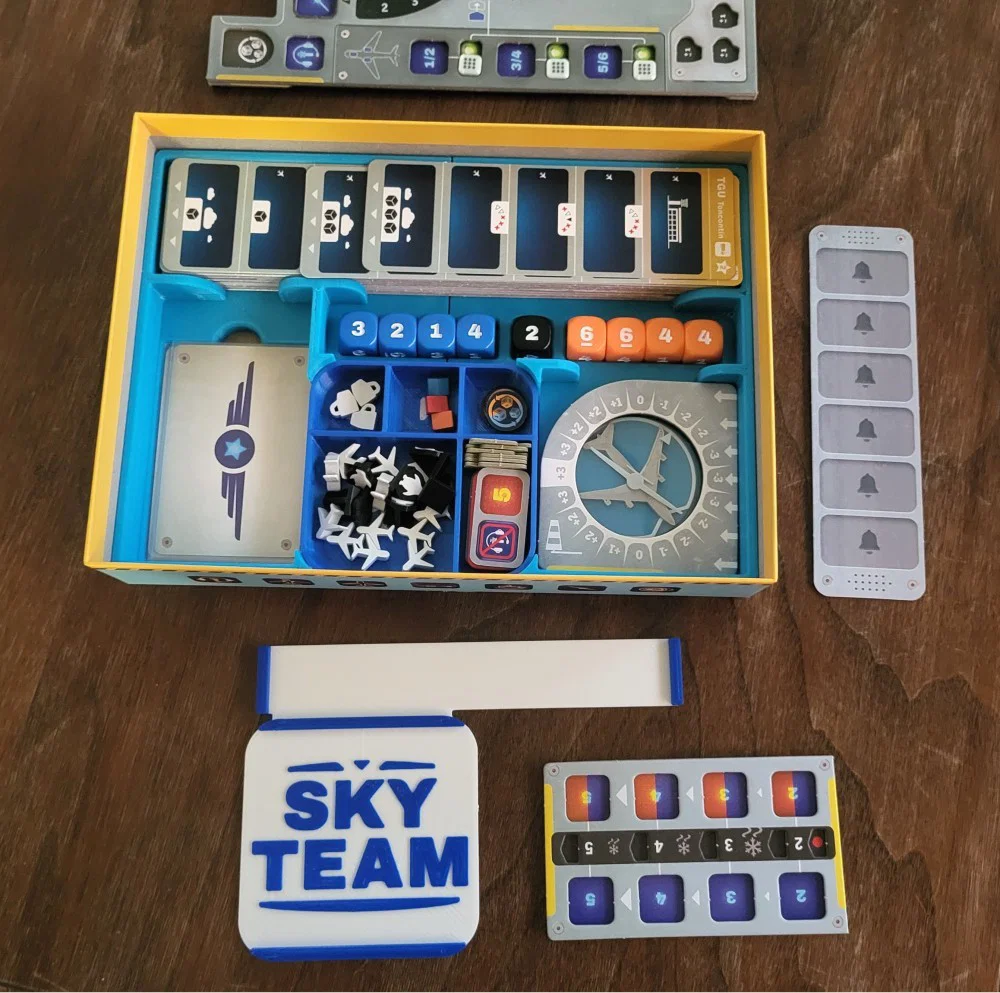

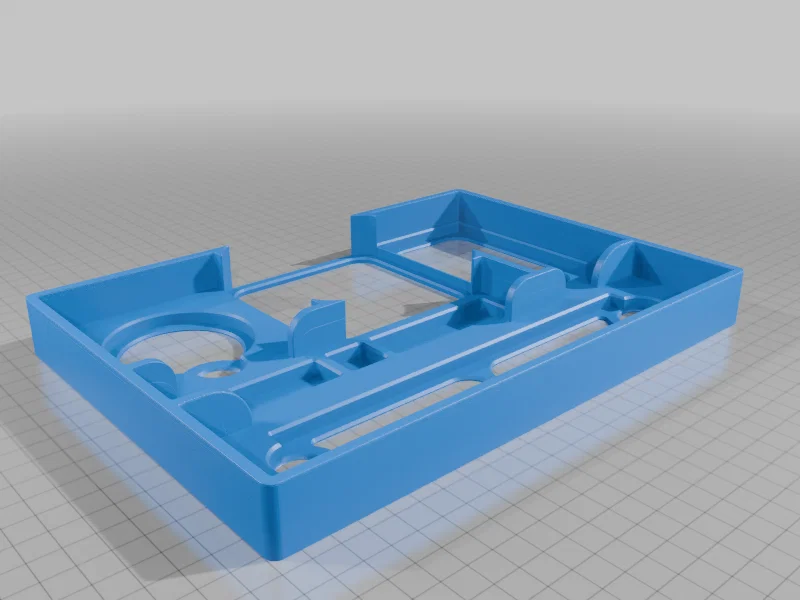

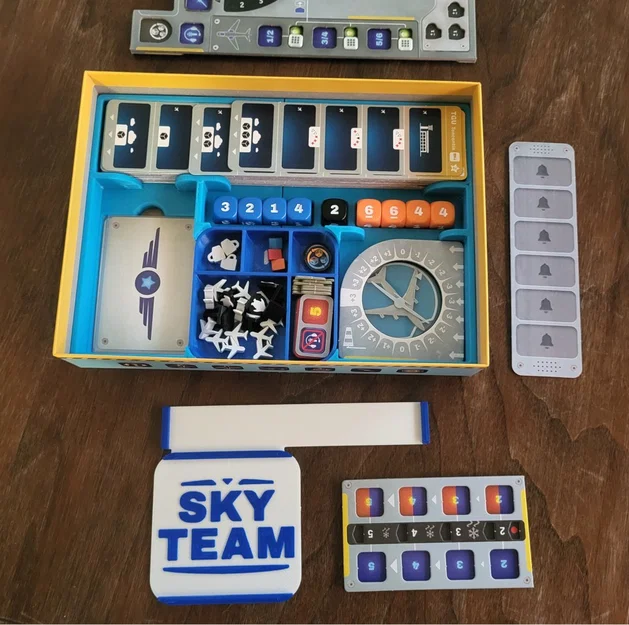

Đây là bản remix của các thành phần khay lưu trữ cho board game Sky Team do Kali và crzisme chia sẻ trên Printables. Khay giờ được làm sâu hơn để chứa được tất cả các sân bay hiện có (base game, bản mở rộng Turbulence, và các sân bay PnP tải về từ website Scorpion Masque). Khu vực chứa 6 lá Special Ability cũng được nới rộng nhẹ để bỏ bài đã bọc sleeve cho thoải mái. Cuối cùng, mình thiết kế thêm một miếng insert đơn giản để đậy phần khay xúc xắc và token, giúp giữ linh kiện cố định tốt hơn khi khay sâu hơn. Khay có sẵn dạng in một mảnh hoặc tách thành hai mảnh riêng.

Print Settings

Printer Brand:

Creality

Printer:

Ender 5

**Rafts:**

No

Supports:

No

**Resolution:**

0.8 mm Nozzle; 0.2 mm Layer Height

Infill:

20%

**Filament:** eSun; Ender PLA Light Blue, Blue; White

Notes:

Mình có đổi filament trong lúc in phần nắp để chữ nổi bật hơn.

How I Designed This ===================

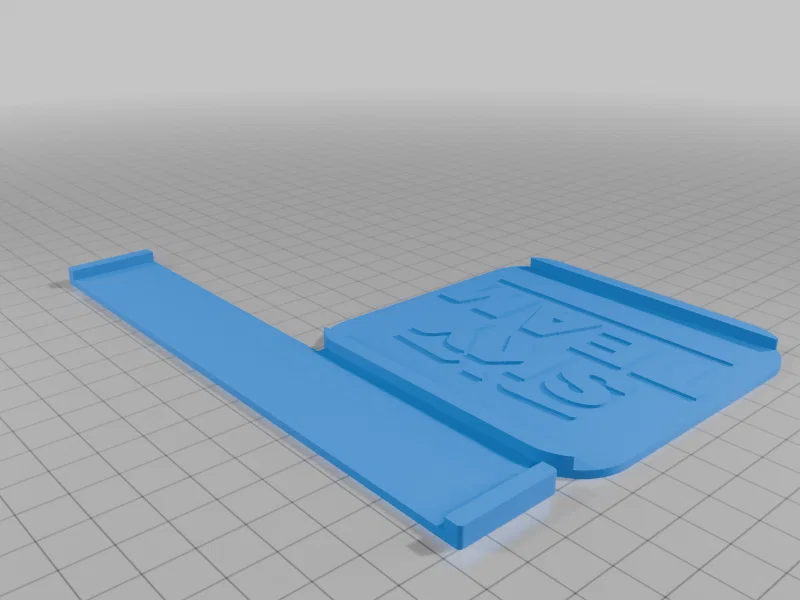

Khay gốc của Kali được chỉnh sửa như mô tả và gộp với phần extension của crzisme, rồi tiếp tục kéo dài thêm để có chỗ cho nhiều đường approach track của sân bay hơn. Tất cả thao tác này làm trong MeshMixer. Phần nắp token được thiết kế trong Fusion 360. Một hình logo Sky Team được chuyển thành dạng outline đen-trắng trong Gimp rồi chuyển sang file .SVG bằng Inkscape. Sau đó file .SVG được upload vào Fusion 360 để extrude. Thiết kế cuối cùng được xuất ra file .STL đưa sang MeshMixer.
