Mô hình Lò cao (Blast Furnace) theo tỉ lệ HO

GIỚI THIỆU

Cập nhật 1/5/25: Đã thêm file Google Sketchup để mọi người có thể xem từng mảnh ghép và cách lắp ráp chúng, giống như một bản hướng dẫn sơ lược vậy.

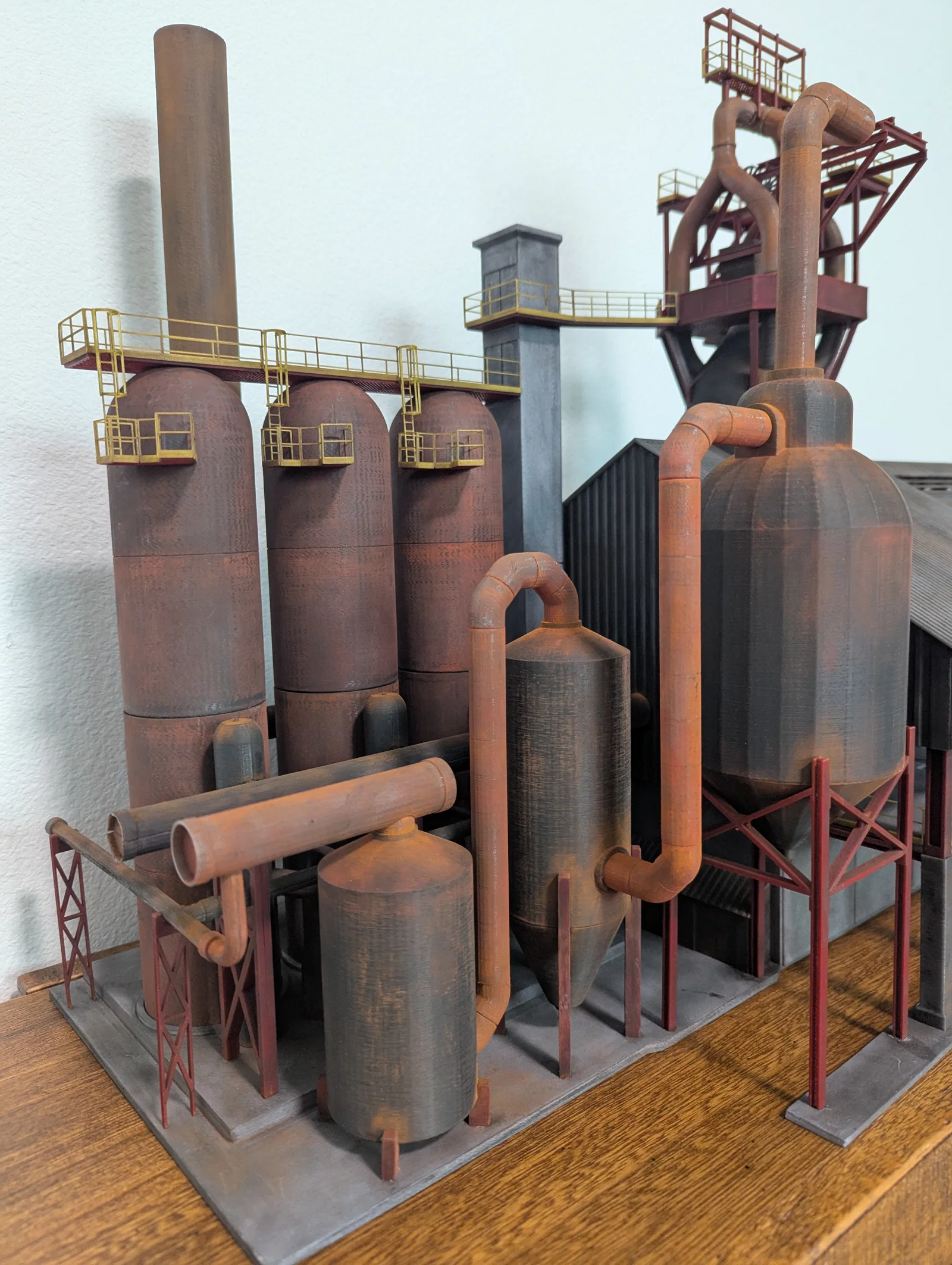

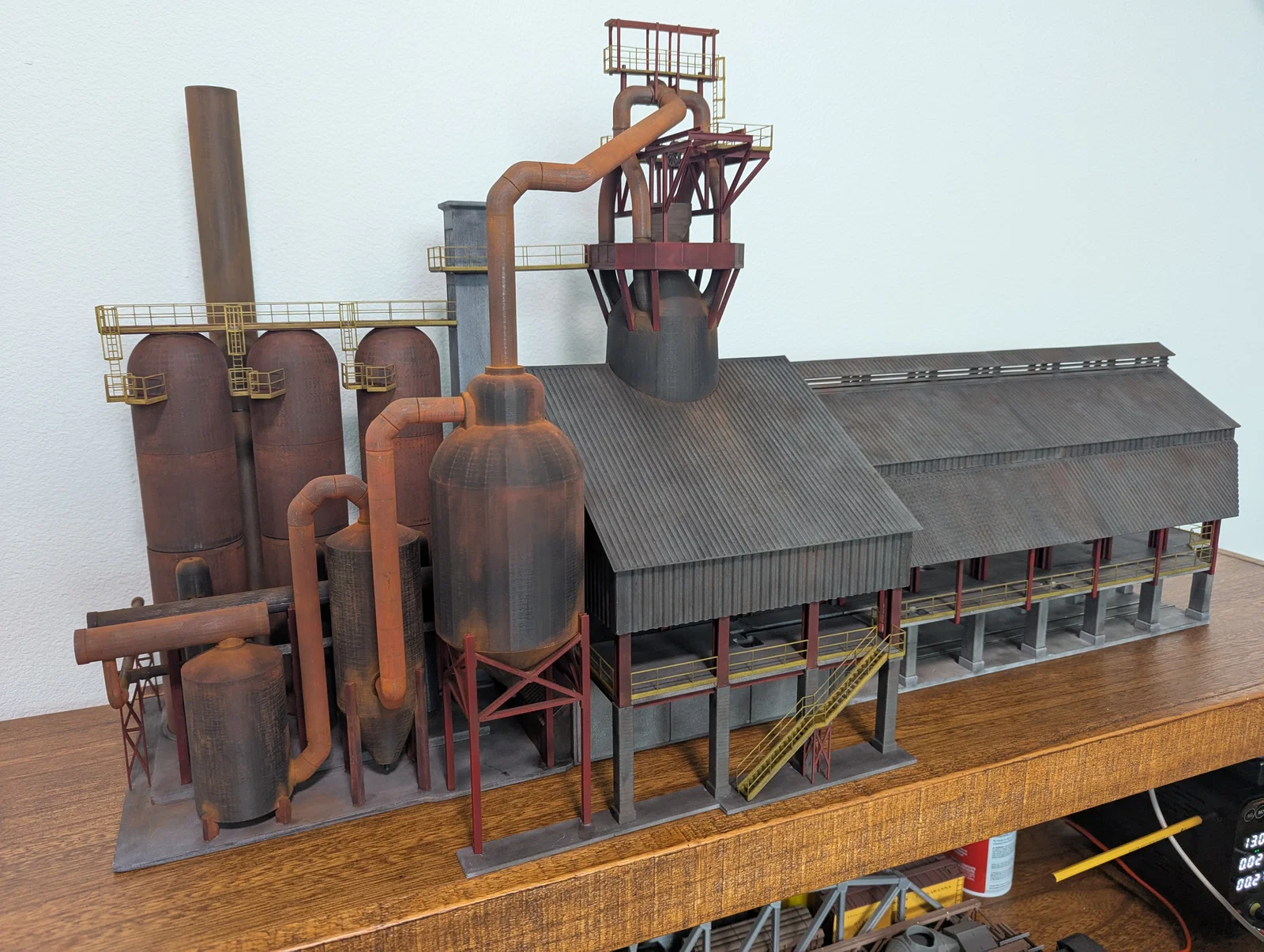

Xin giới thiệu với các bạn phiên bản lò cao số 3, hay còn gọi là “Jane”, tại Pittsburgh Steel Company, Monessen Works. Tôi đã thiết kế và mô hình hóa nó dựa trên những hình ảnh lịch sử và bản vẽ kỹ thuật HAER từ Thư viện Quốc hội. Nguồn cảm hứng và định hướng để tạo ra một thứ gì đó khả thi hơn được lấy từ hai mẫu lò cao đã ngưng sản xuất của Walthers (mã 933-2973 và 933-4600). Tôi đã tìm kiếm các hướng dẫn lắp ráp và nhiều hình ảnh khác nhau của các mô hình này để nắm bắt được mối quan hệ về không gian cũng như hình dung tổng thể về kích thước mô hình.

Có RẤT NHIỀU sự sáng tạo nghệ thuật ở đây, nên nếu bạn là một công nhân thép lâu năm hoặc chuyên gia kỹ thuật, xin đừng quá khắt khe vì mô hình này không chính xác 100% về mặt lịch sử. Công trình này được thiết kế để làm điểm nhấn cho một mô hình đường sắt khổ HO nhỏ mà tôi đang xây dựng, vì vậy tôi phải cân nhắc nhiều yếu tố, trong đó không gian là ưu tiên hàng đầu. Dù sao thì, tôi thấy kết quả rất tuyệt vời và tôi cực kỳ hài lòng với nó.

Tôi vẫn đang làm thêm một số chi tiết nhỏ (thang lên lò, van xả áp/chống nổ, thiết bị bên trong, v.v.) nhưng mô hình đã hoàn thiện 99% nên tôi muốn đăng lên trước và sẽ bổ sung thêm các chi tiết phụ sau.

LƯU Ý TRƯỚC KHI BẮT ĐẦU

Một lời cảnh báo nếu bạn muốn bắt tay vào thực hiện: Tôi đã thống kê chi tiết toàn bộ mô hình này, có tới 397 linh kiện, sử dụng hơn 3kg nhựa và tổng thời gian in khoảng 171 giờ. Thời gian 171 giờ này giả định bạn sử dụng các file 3MF mà tôi đã đính kèm (có 119 file) nơi tôi đã sắp xếp các linh kiện tương tự cùng nhau. Nếu bạn in từng bộ phận riêng lẻ, thời gian in sẽ còn LÂU HƠN NỮA.

Ngoài ra, tôi chưa làm hướng dẫn lắp ráp chi tiết nhưng tên các bộ phận khá dễ hiểu. Tôi khá chắc mình là người duy nhất in mô hình này nên chưa dành thời gian làm hướng dẫn, nhưng nếu có ai thực sự muốn thực hiện, cứ cho tôi biết, tôi sẽ soạn thảo thêm.

CÁC THÔNG TIN CƠ BẢN

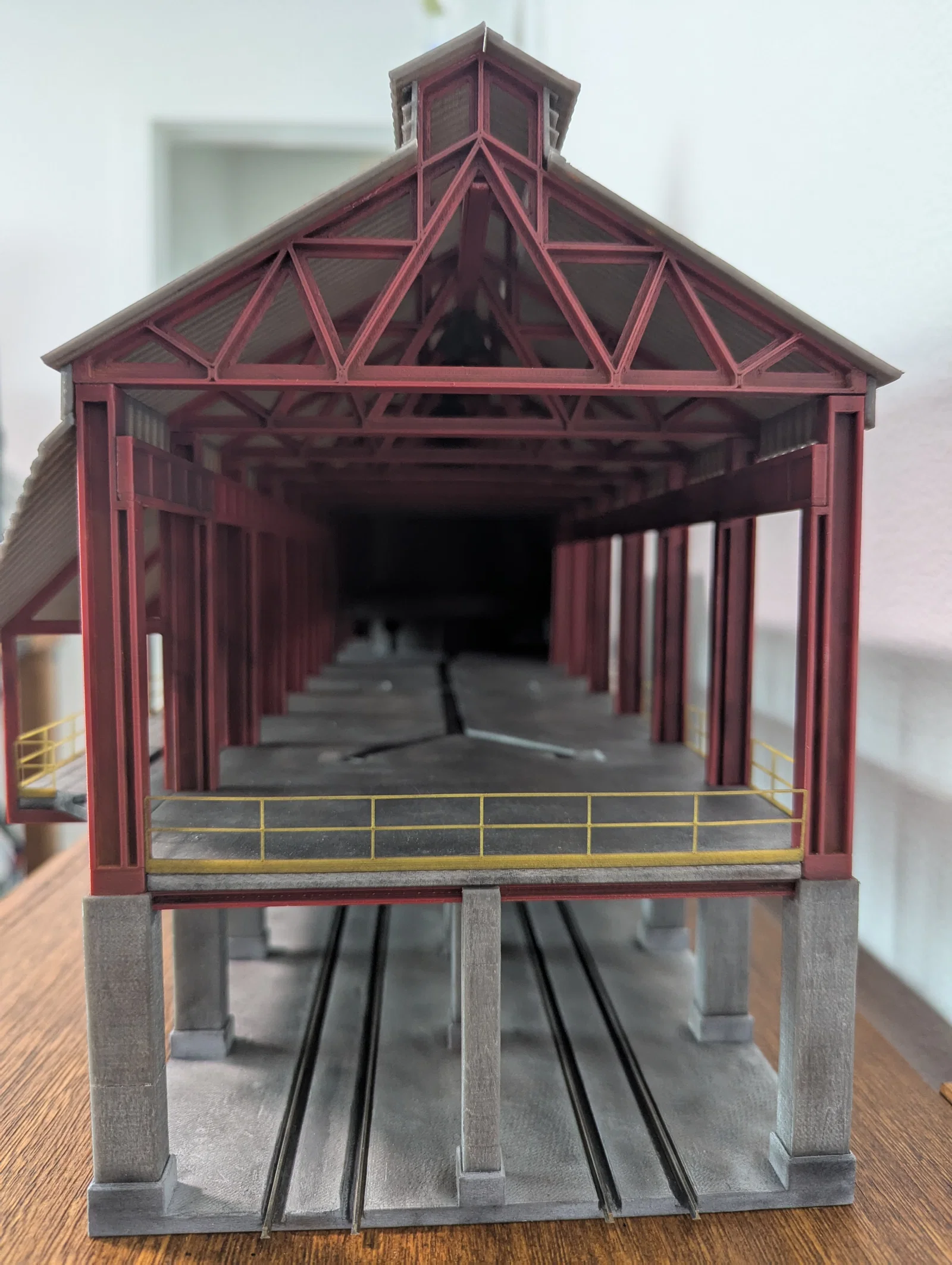

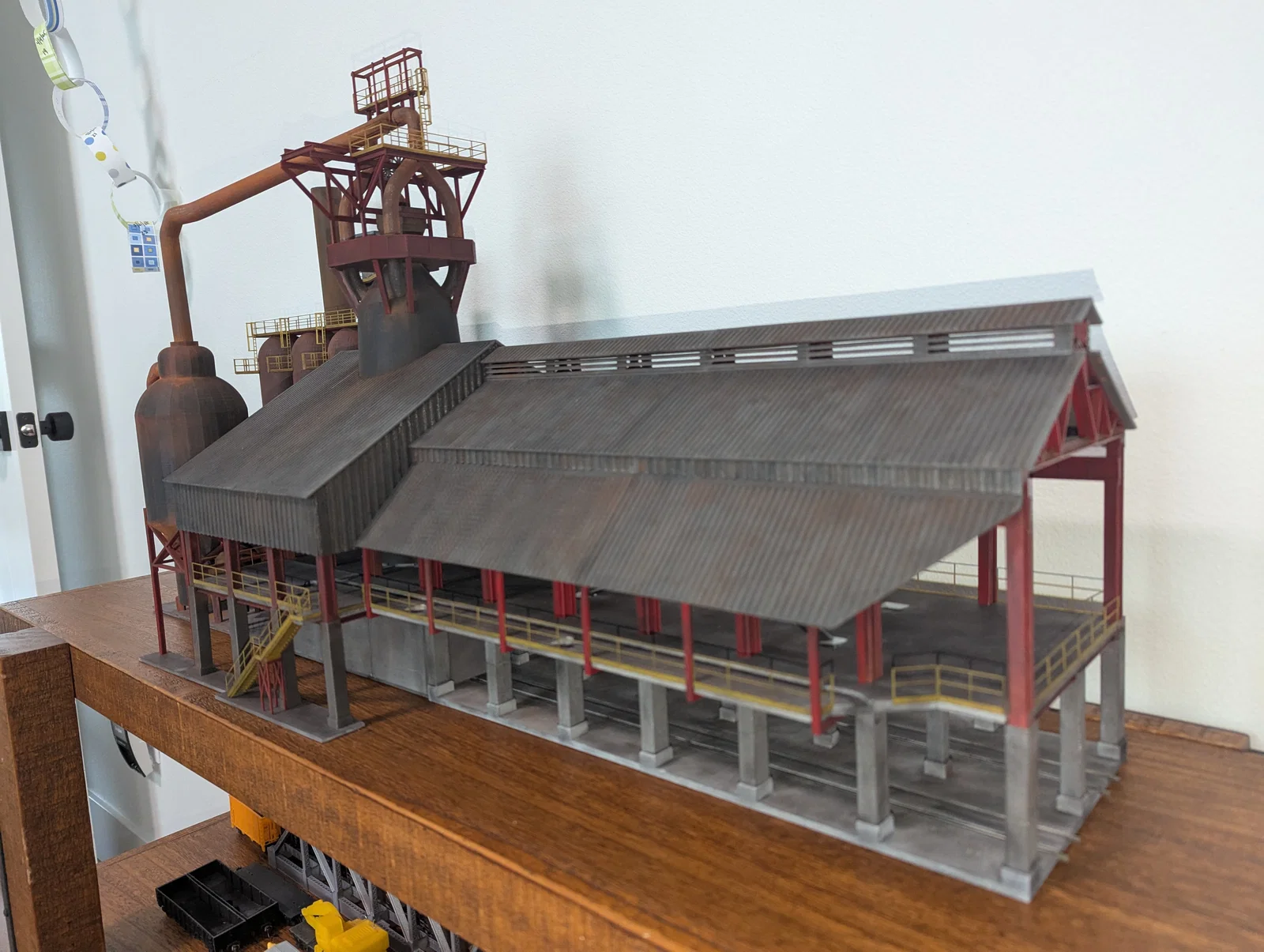

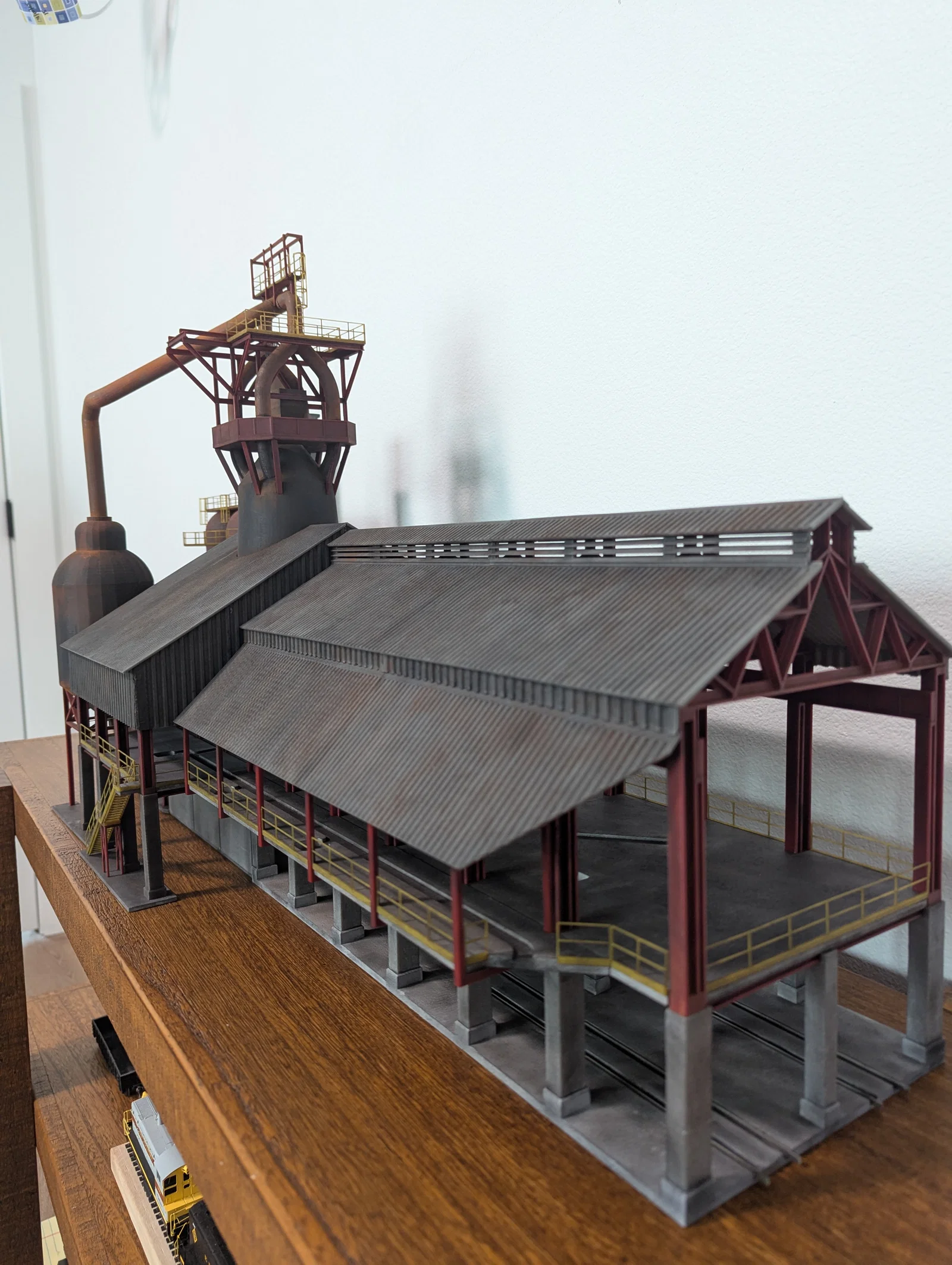

• Cast House (Nhà đúc): Một phần ba bên phải.

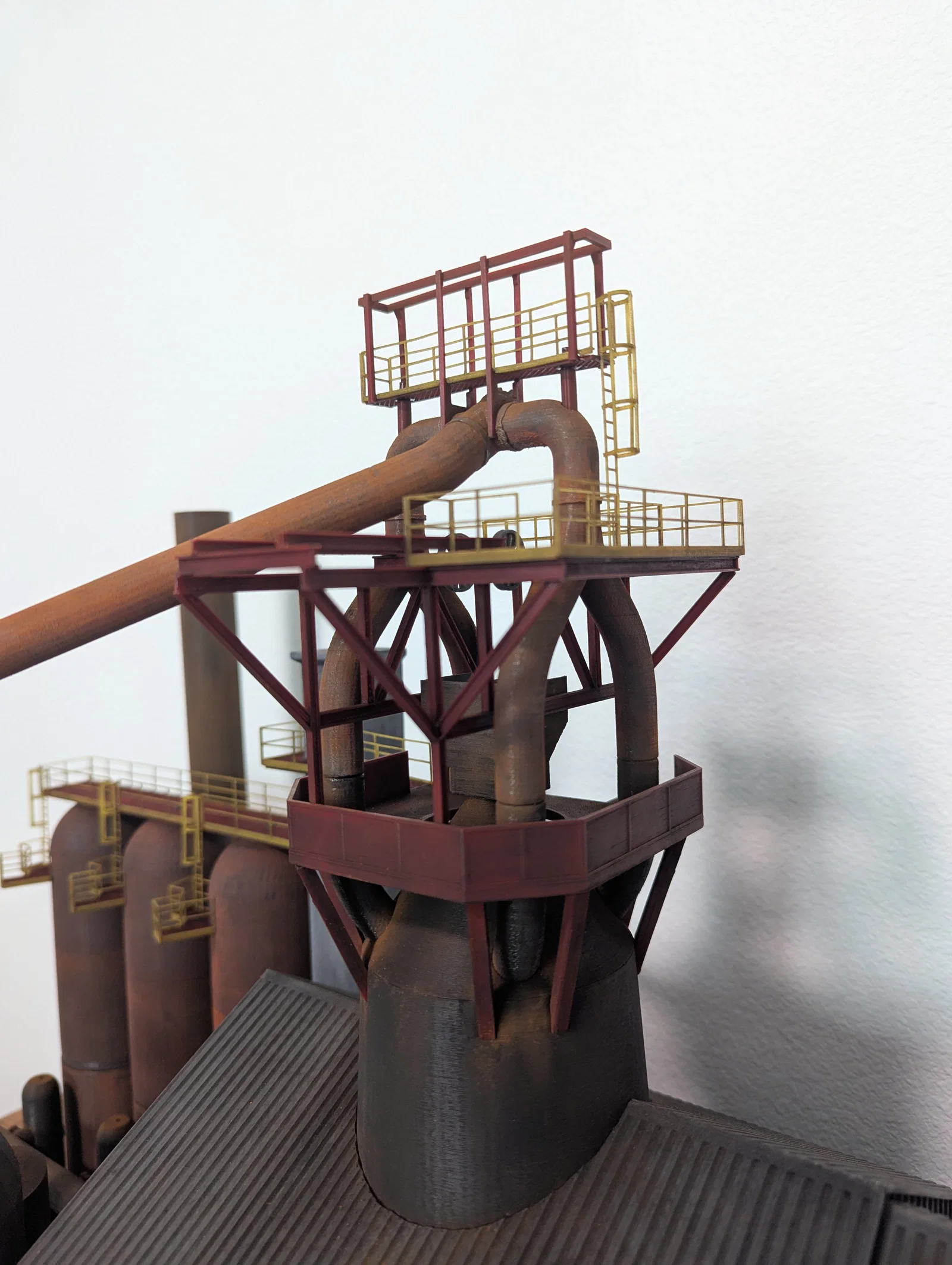

• Furnace (Lò cao): Một phần ba ở giữa.

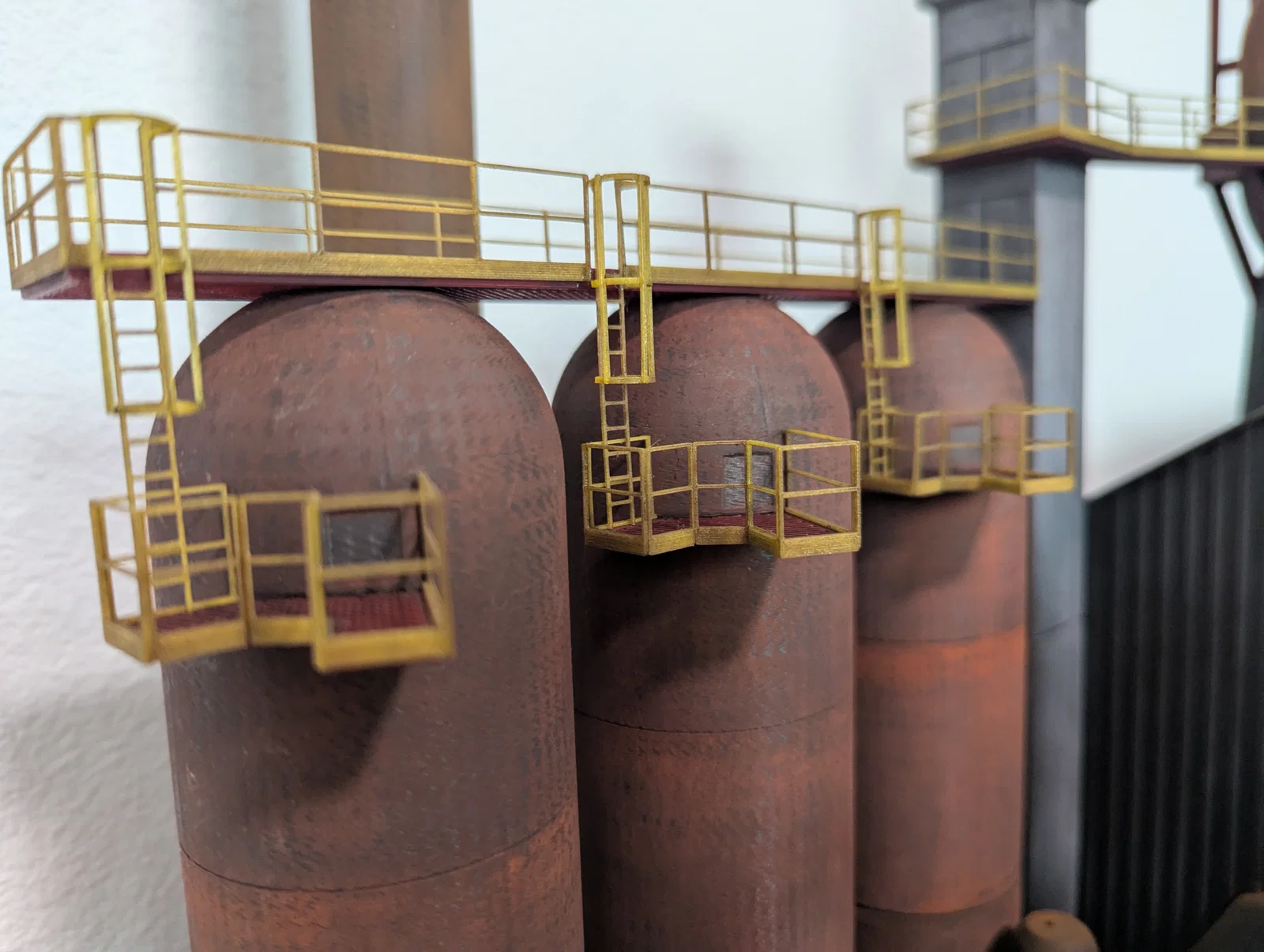

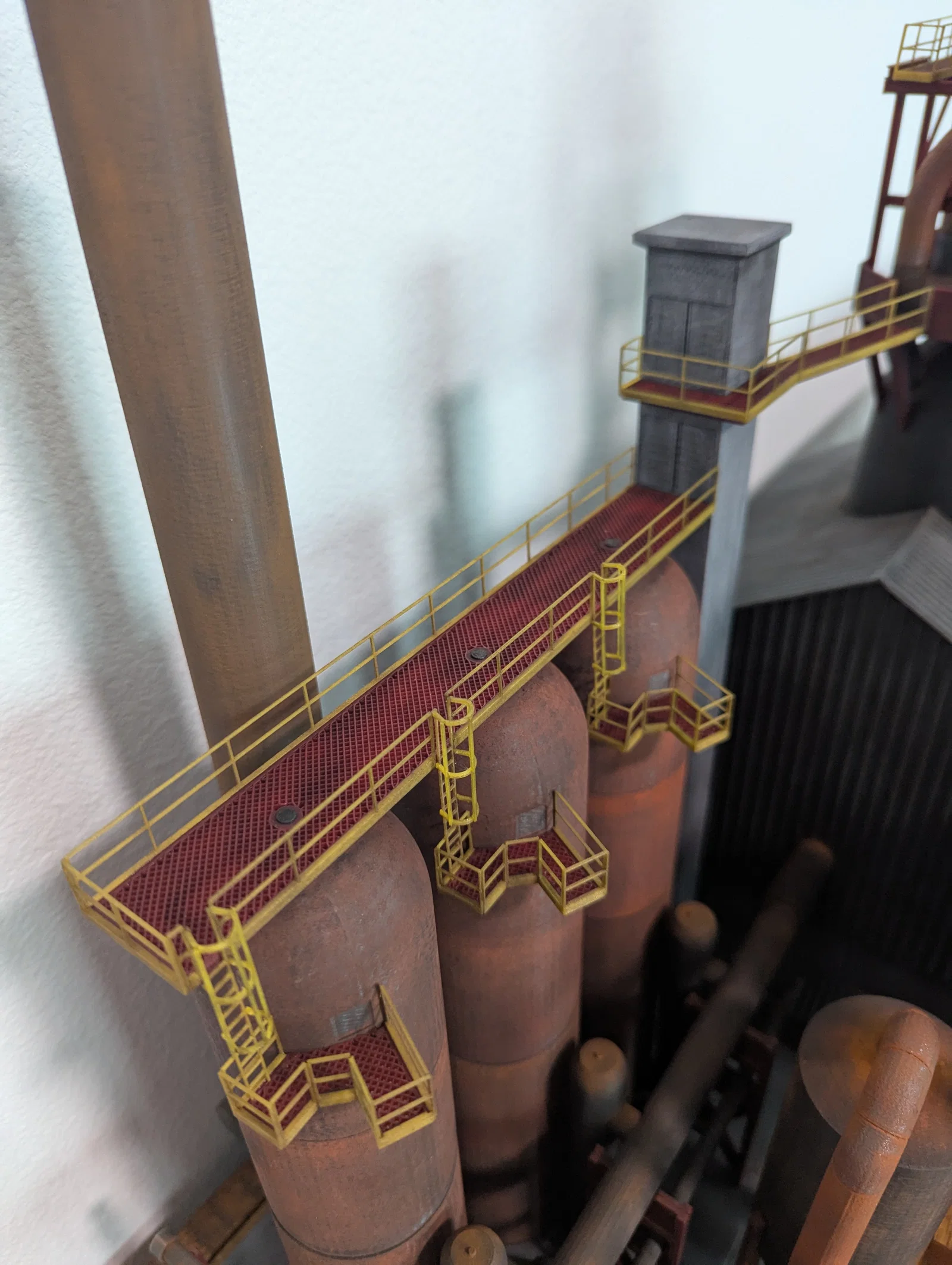

• Stoves (Lò gió): Một phần ba bên trái. Các bộ phận cho mỗi phần được để trong các thư mục được dán nhãn riêng biệt.

Như đã đề cập ở trên, tôi đã nhóm hầu hết các file STL lại với nhau để giảm thời gian in và giúp các bộ phận có thể sử dụng cài đặt in cụ thể. Các bộ phận lớn được in với đầu phun 0.40 và độ dày lớp 0.20, nhưng hầu hết các chi tiết nhỏ (như lan can) được in bằng đầu phun 0.25 với độ dày lớp xuống tới 0.05. Cách tốt nhất để không phải lo lắng về cài đặt in là sử dụng trực tiếp các file 3MF, vốn đã bao gồm cả brim và support nơi cần thiết.

Bạn hoàn toàn có thể thay đổi loại nhựa tùy ý; tôi đã dùng những gì mình có với màu sắc mình thích mà không quá quan trọng đó là PLA hay PETG. Gần đây tôi dùng PETG nhiều hơn vì trải nghiệm của tôi cho thấy nó in ổn định hơn trên bàn in nhám. Kết quả có thể khác tùy máy của bạn.

Tôi đã đính kèm bảng tính theo dõi các thông số in, bao gồm tất cả cài đặt in, loại nhựa, kích thước đầu phun/độ dày lớp, cũng như màu sắc đã sử dụng.
