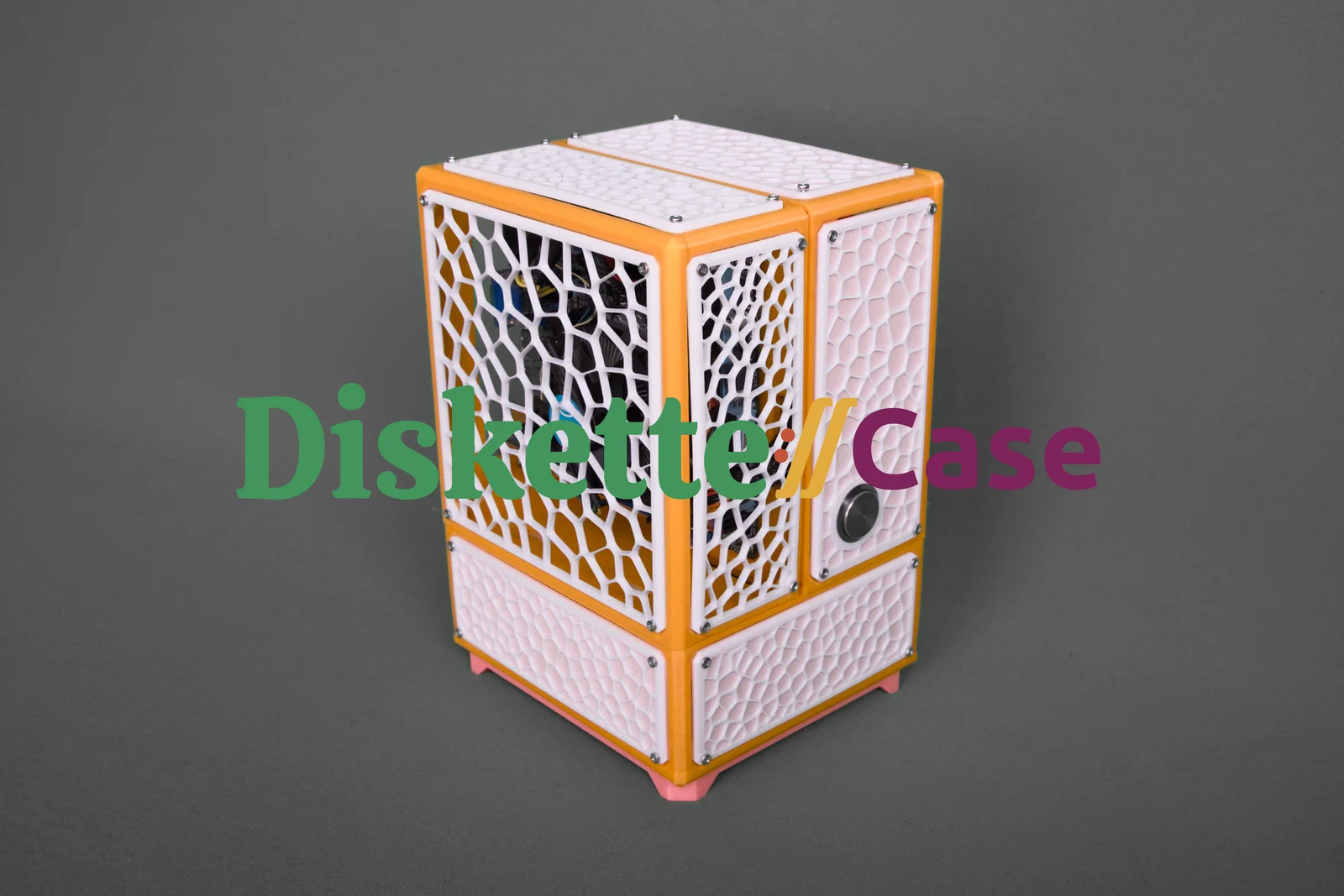

Diskette Case - Khung máy chủ NAS dạng module mã nguồn mở

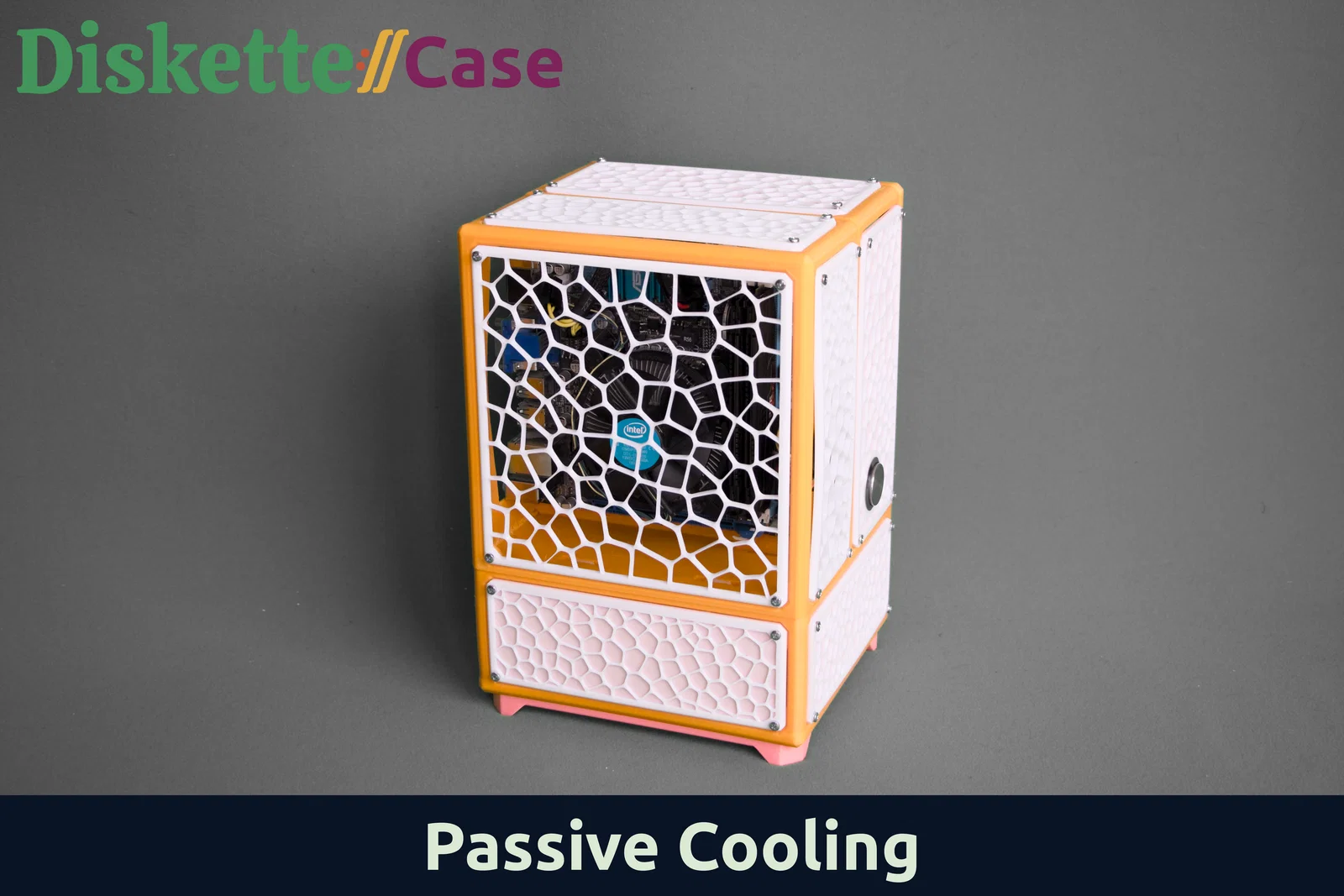

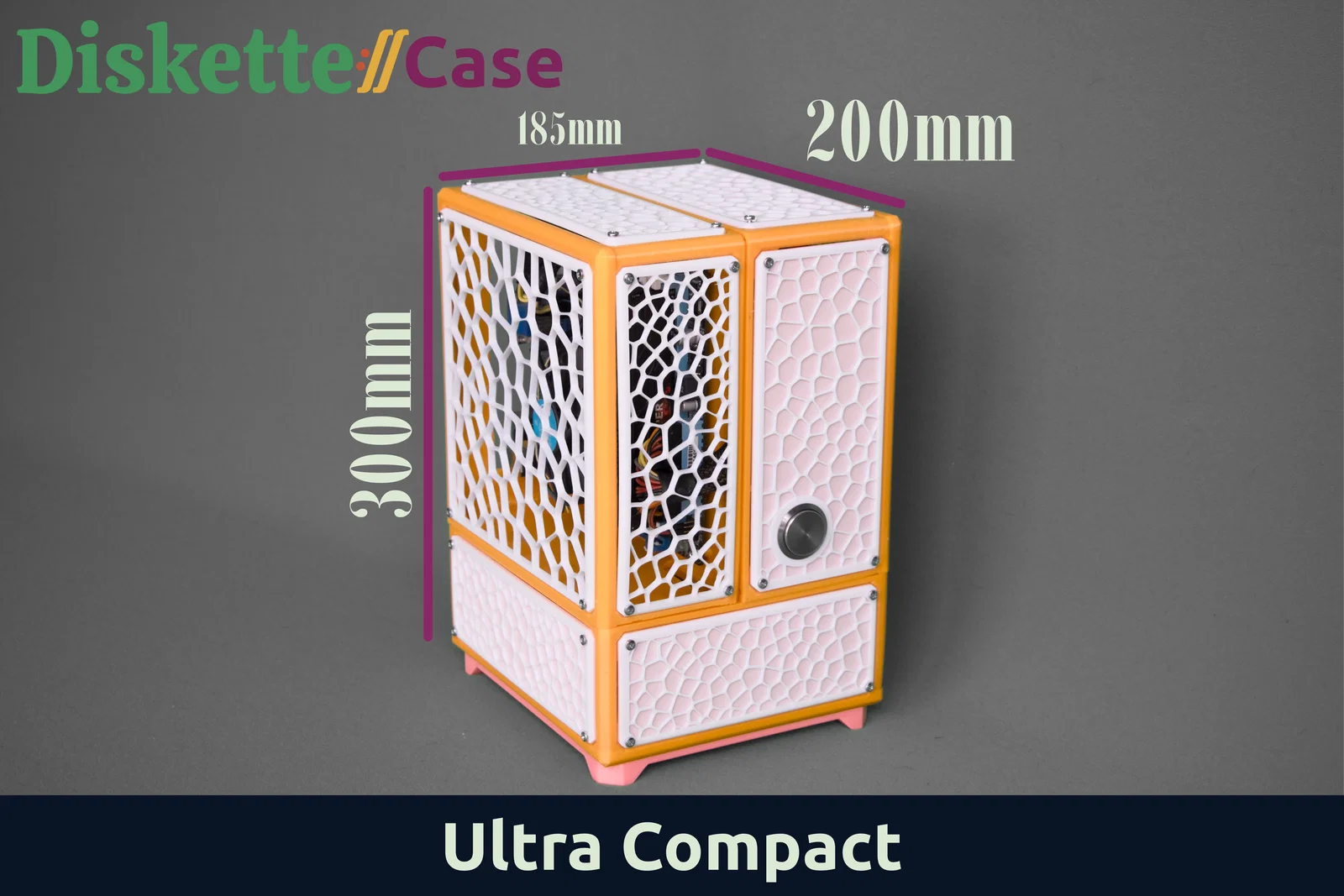

Mình thiết kế cái này để vừa có công năng tốt, vừa đẹp mắt, lại còn dễ dàng tùy biến. Case được làm mát thụ động hoàn toàn nhờ thiết kế lưới voroni thông thoáng, hỗ trợ gắn tối đa 6 ổ cứng hoặc SSD 2.5 inch. Nếu bạn không có nhu cầu lưu trữ nhiều thì không cần in phần đế (basement) cũng được.

Xem video hướng dẫn làm Diskette Case tại đây:

Linh kiện cần chuẩn bị

1. 6x ổ cứng HDD hoặc SSD tùy chọn
2. 6x cáp SATA

Ốc M3x10

4x

Dùng để cố định đáy và chân đế vào phần basement. Bắt buộc phải dùng ốc M3x10, nếu dùng loại ngắn hơn sẽ không xuyên qua đủ độ dày, làm kết cấu bị yếu.

Ốc M3x8

40x

Dùng loại M3x6 cũng được nhưng sẽ không bám chắc bằng, còn M3x10 thì sẽ hơi lòi ra ngoài một chút.

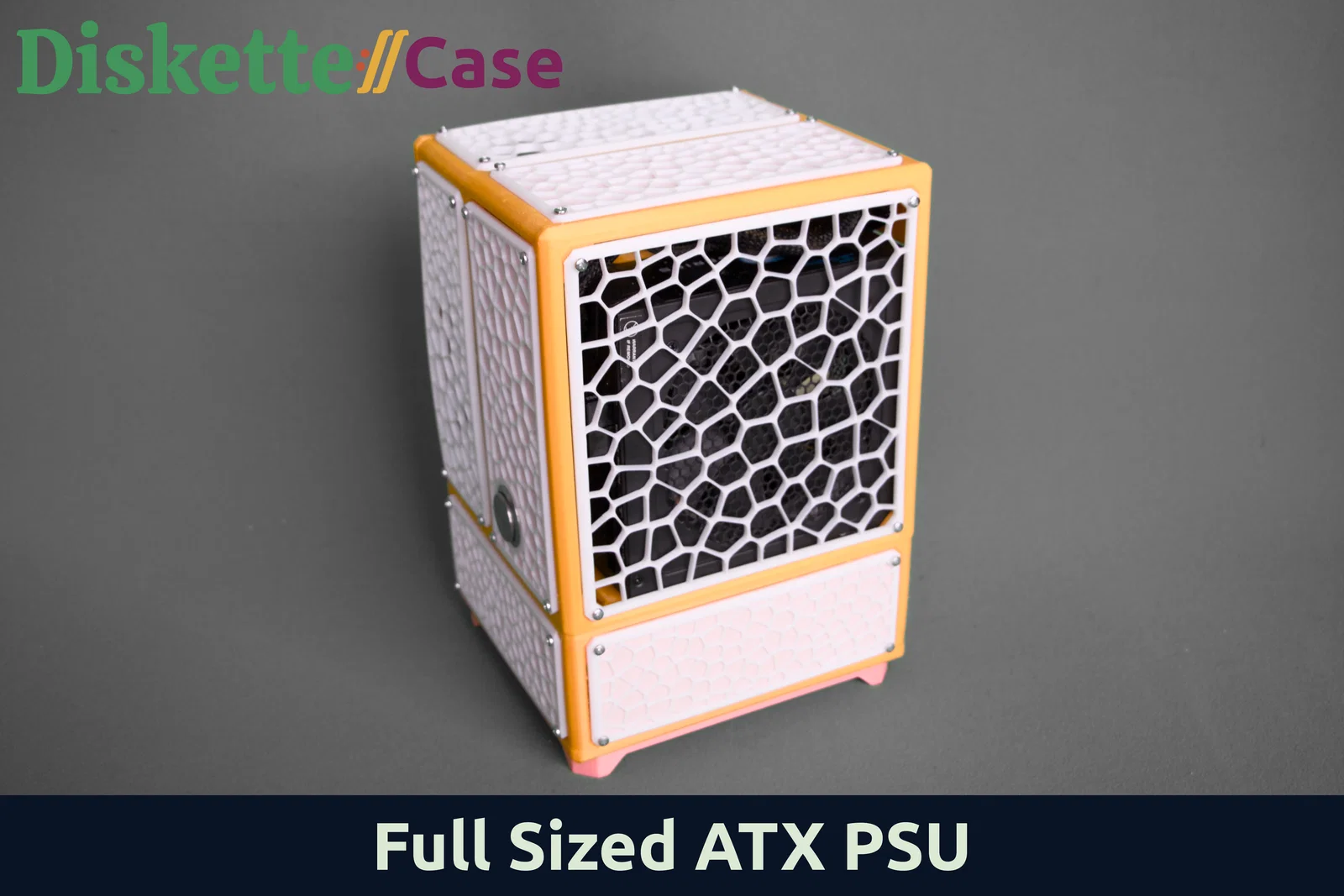

Nguồn ATX

1x

Khuyên dùng loại modular hoặc semi-modular.

Linh kiện in 3D

1x

Nên in bộ khung chính bằng vật liệu bền như PETG hoặc ABS. Với các tấm panel bên hông thì dùng PLA là hoàn toàn ổn.

Mainboard Mini-ITX

1x

• CPU của bạn bắt buộc phải có tích hợp đồ họa (iGPU).
• Cần dùng tản nhiệt stock của Intel (hoặc loại low profile).
• Hãy đảm bảo mainboard có đủ cổng SATA cho số lượng ổ cứng bạn dự định lắp.

Nút nhấn 30mm

1x

Tham khảo loại tại: https://metzler-electronics.com/metzler-push-button-momentary-30mm-led-circular-illumination-green-ip67-ik10-stainless-steel-flat-soldering-contacts

Ốc bắt Mainboard

4x

Đây là loại ốc M3x5, không cần dùng trụ đồng (standoffs).

Đầu nối Dupont

2x - 4x

Dùng cho nút nguồn. Nếu bạn chọn nút nguồn có tích hợp đèn LED, bạn sẽ cần thêm 2 đầu nối nữa.

Ổ cứng hoặc SSD

6x

Hiện tại thiết kế chỉ hỗ trợ ổ 2.5 inch để tối ưu kích thước. Hãy cho mình biết nếu bạn cần phiên bản cho ổ 3.5 inch nhé.

Cáp SATA

6x

Tương tự như số lượng ổ cứng, bạn có thể lắp ít hơn nếu muốn.

Dây rút (Zip Ties)

8x

Dùng để gắn 3 phần chính lại với nhau. Mình khuyên nên gắn khay mainboard và khay nguồn vào nhau trước, sau đó mới gắn vào phần basement.

Ốc bắt ổ cứng

12x

Thông thường là loại M3, nhưng hãy kiểm tra kỹ loại ốc phù hợp với ổ cứng của bạn.

Lắp ráp

1. Dùng dây rút cố định khay mainboard và khay nguồn lại với nhau.
2. Lắp tạm phần basement (chỉ cần gắn vào hai vị trí không bị cấn với khay ổ cứng).
3. Bắt ốc cố định các ổ cứng vào khay.
4. Dùng dây rút gắn khay chứa ổ cứng vào.
5. Lắp mainboard (nhớ gắn tấm chắn main I/O shield trước nếu có).
6. Lắp nguồn vào và cắm các loại cáp cần thiết.
7. Cắm dây kết nối cho các ổ cứng và nguồn.
8. Đi dây gọn gàng nếu bạn thích.
9. Bắt ốc phần đáy.
10. Gắn các tấm panel bên hông cho phần basement.
11. Gắn nút nguồn vào panel tương ứng và cắm đầu nối Dupont vào header trên mainboard.

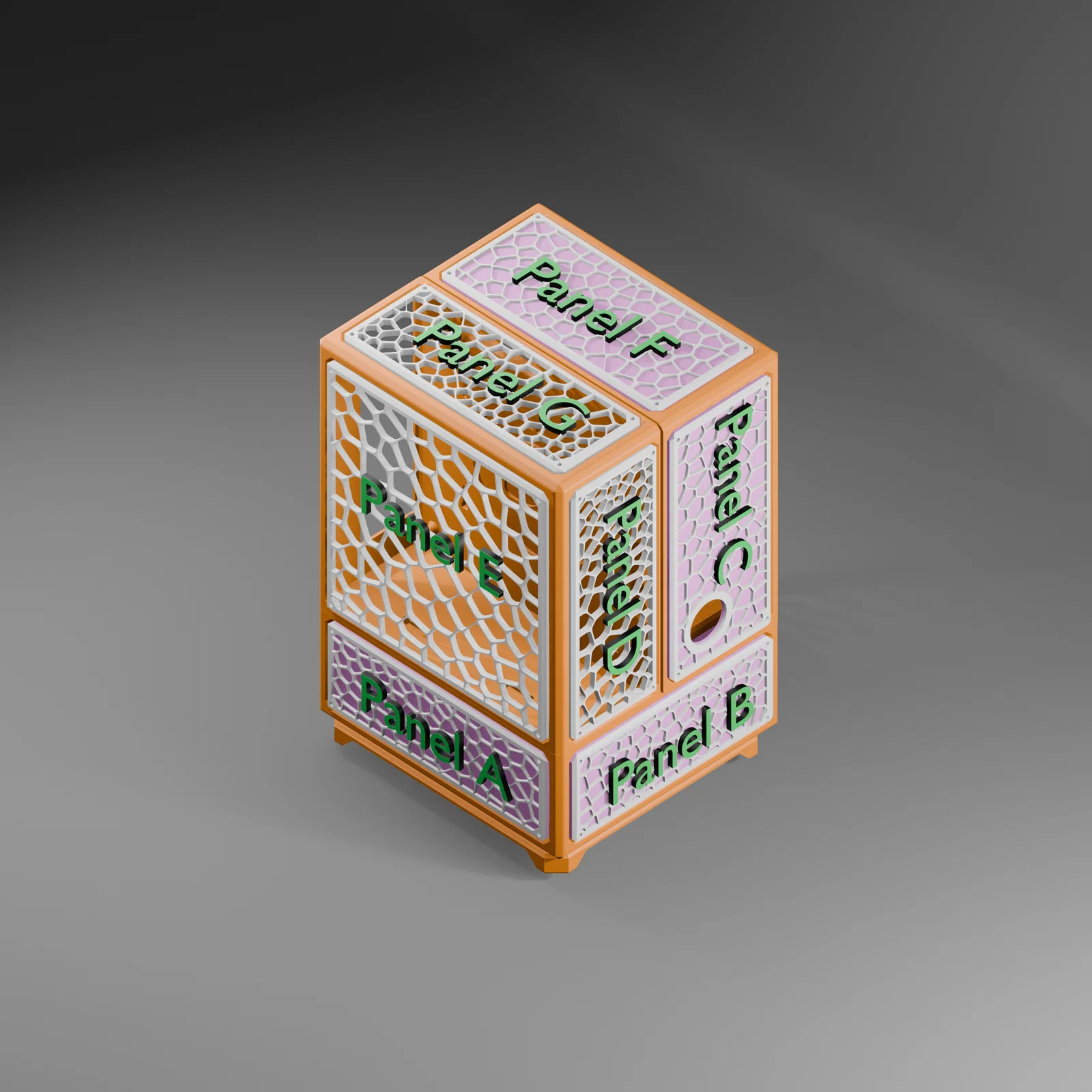

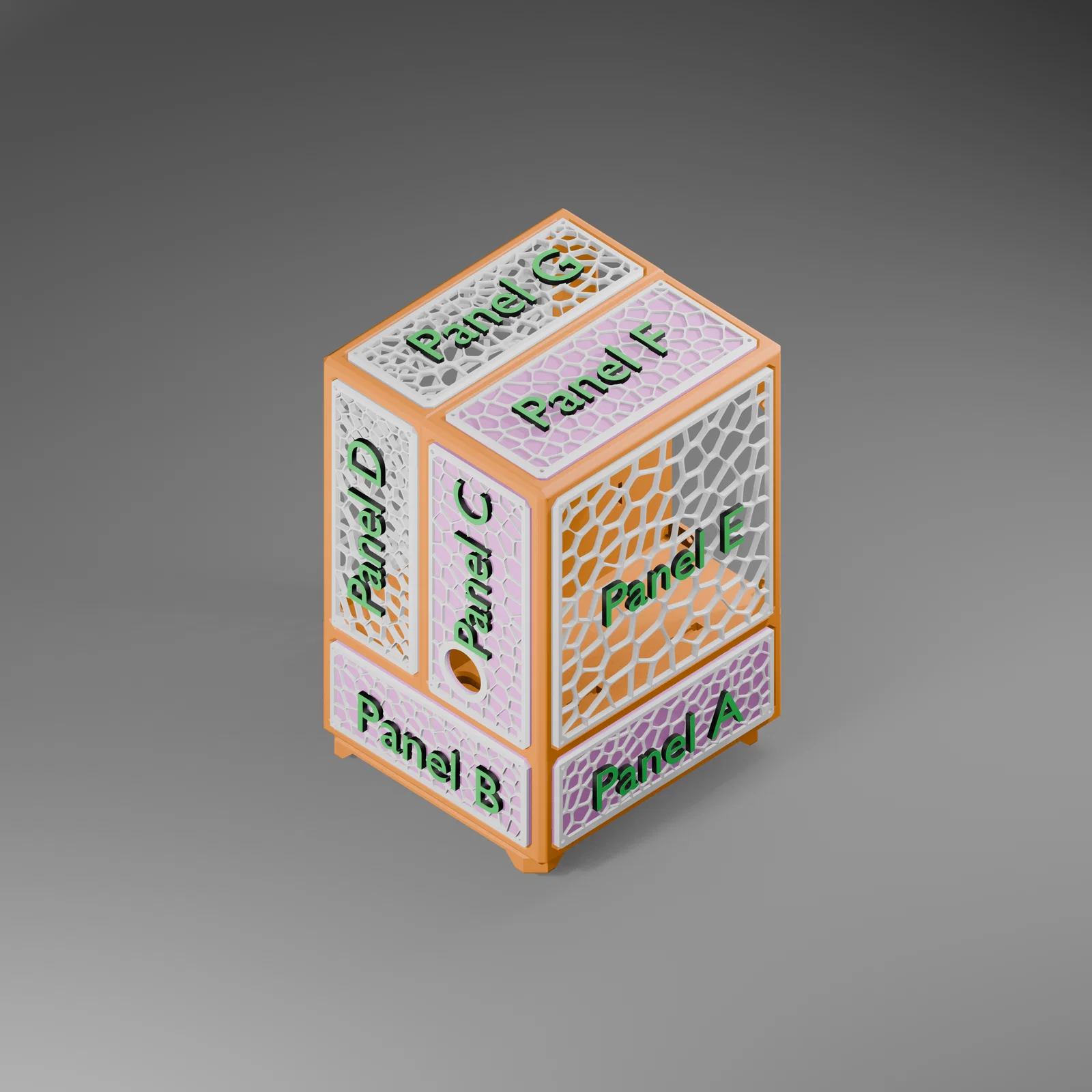

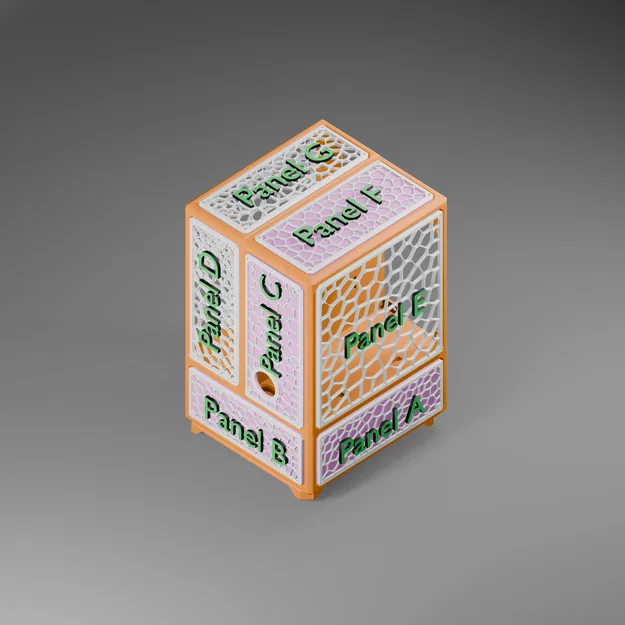

12. Bắt ốc các tấm panel còn lại (xem sơ đồ ở ảnh 6 & 7).
13. Cài đặt hệ điều hành (mình chọn TrueNAS Scale).
14. Tận hưởng thành quả!

Biến thể

• Nếu bạn chỉ muốn một cái case ITX đẹp mà không cần không gian ổ cứng, chỉ cần in khay mainboard và khay nguồn mà không cần phần basement, sau đó bắt trực tiếp phần đế vào là xong.
• Sắp tới: File vector cho tấm panel hông cắt bằng laser.

Đóng góp/Chỉnh sửa

Mình rất khuyến khích các bạn tùy biến theo ý thích. Các phần như tấm panel hông rất dễ chỉnh sửa trong Fusion. Nếu có vấn đề gì mình chưa nhận ra, hãy gửi email cho mình qua [email protected] hoặc DM mình trên Instagram hoặc Bluesky.

Lưu ý

• Case không có lỗ phía sau cho card đồ họa, bạn phải dùng đồ họa tích hợp.
• Các bộ phận cấu trúc chính (khay mainboard, khay nguồn, basement, đáy) cần in bằng PETG, ABS hoặc ASA vì PLA không đủ độ cứng. Các tấm panel hông thì dùng PLA hoàn toàn ổn.
