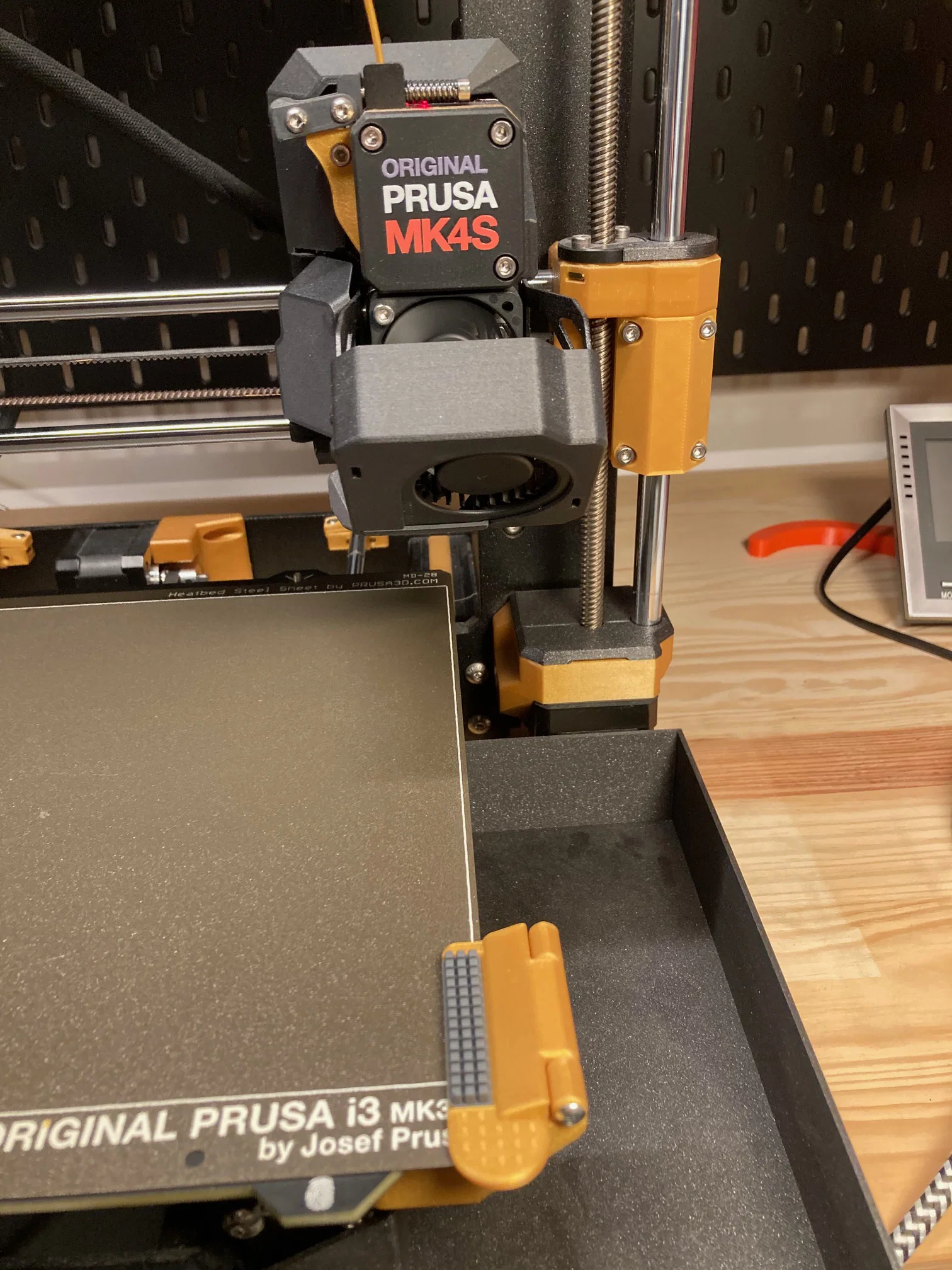

PRUSA MK4/MK4S NOZZLE WIPER (Bản cho A1 và A1 mini)

CẬP NHẬT: Mình vừa thêm phiên bản cho cần gạt mini A1... Mình thấy bản này tối ưu hơn cho mục đích sử dụng... Tuy nhiên G-code sẽ khác, nên mọi người nhớ cập nhật nhé... Bạn có thể tìm thấy mã lệnh ở cuối mô tả.

Video ngắn mô tả cơ chế hoạt động:

Trước hết, phải nói đây là một ý tưởng rất hay từ bạn @Quesabyte. Bản gốc của bạn ấy được thiết kế để nâng cấp từ MK3S, bạn có thể tham khảo tại đây:

Vì mình dùng MK4S nên mình cần phải chế lại phần ngàm lắp vì bàn in của MK4/MK4S khác biệt. Mình muốn chia sẻ mô hình này đến với nhiều anh em sử dụng hơn…

In bằng nhựa PETG, layer 0.15, 3 perimeters

Linh kiện cần dùng: 4 viên nam châm 6x3

1 con ốc ISO 7380 M3x12

2 con ốc ISO 7380 M3x14 (dùng ốc dài hơn cũng được)

Cần gạt A1 (loại phổ thông)

Cách lắp đặt chuẩn:

Thật không may là chúng ta cần tháo phần tấm nhiệt của bàn in, anh em nhớ tháo hết 9 con ốc torx nhỏ và một con ốc m3x6 giữ miếng đệm nhôm nhé.

Cho đai ốc M3 cùng nam châm vào phần đế rồi trượt linh kiện vào từ phía dưới bàn in. Chi tiết nên khớp vừa vặn. Sau đó, giữ linh kiện cố định vào bàn in. Mục đích là để giữ cho linh kiện chắc chắn. Bàn in đã có sẵn ren nên cẩn thận một chút, đừng bỏ tay ra cho đến khi vặn xong ốc M3x12 để cố định phần đế. Đừng siết chặt ốc ngay lúc này!

Lắp miếng đệm nhôm vào. Nhớ chú ý chiều hướng cho đúng! Sau đó siết chặt miếng đệm cùng với phần đế đã in.

Lắp lại tấm nhiệt của bàn in. Làm tương tự như khi anh em lắp máy. Dùng miếng đệm tròn và ốc torx dài hơn ở giữa... Các ốc torx ngắn dùng cho những lỗ còn lại. Cân chỉnh bàn in rồi siết nhẹ. Sau khi kiểm tra mọi thứ đã khớp, hãy siết chặt các ốc torx theo thứ tự sau:

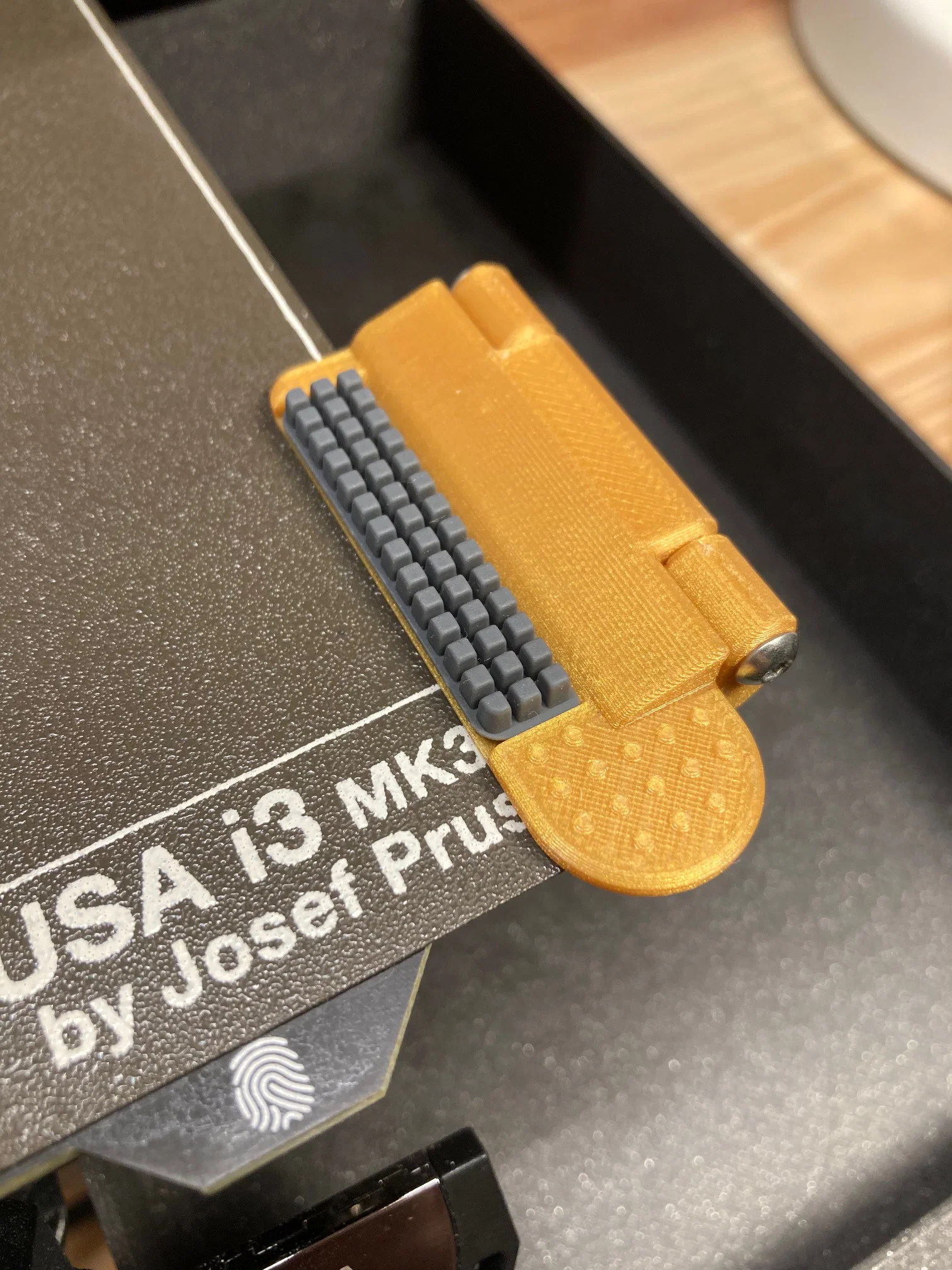

Đặt tấm PEI lại vị trí cũ, dán cần gạt A1 lên phần phía trên rồi cố định vào phần đế bằng hai ốc m3x14... Phần này có thể điều chỉnh độ nghiêng tùy ý và được giữ chắc bằng nam châm 6x3.

Bước cuối cùng là thêm G-code vào slicer cho máy in của bạn. Mình đang dùng cùng G-code với @Quesabyte.

G-CODE:

; cleaning nozzle custom

G1 Z15

G1 X247 Y-4 F8000

G1 Z4

G1 Y25 F3000

G1 X249 F6000

G1 Y-4 F3000

G1 X251 F6000

G1 Y25 F3000

G1 Z10

G1 X220 F8000

; end cleaning nozzle custom

Nếu bạn muốn dùng bản cần gạt A1 mini, đừng quên dùng G-CODE mình đã chỉnh sửa dưới đây! Hãy đặt nó trước lệnh MBL.

; start cleaning nozzle custom

G1 Z10

G1 X248 Y-4 F8000

G1 X248 Y33 F8000

G1 Z5,5

G1 X248 Y-4 F6000

G1 X246 Y33 F6000

G1 X246 Y-4 F6000

G1 X250 Y33 F6000

G1 X250 Y-4 F6000

G1 X248 Y33 F6000

G1 X248 Y-4 F6000

G1 X246 Y33 F6000

G1 X246 Y-4 F6000

G1 X250 Y33 F6000

G1 X250 Y-4 F6000

G1 X248 Y33 F6000

G1 X248 Y-4 F6000

G1 X246 Y33 F6000

G1 X246 Y-4 F6000

G1 X250 Y33 F6000

G1 X250 Y-4 F6000

G1 X248 Y33 F6000

G1 X248 Y-4 F6000

G1 X246 Y33 F6000

G1 X246 Y-4 F6000

G1 X250 Y33 F6000

G1 X250 Y-4 F6000

G1 X248 Y33 F6000

G1 Z10

G1 X220 F8000

; end cleaning nozzle custom

Mình không giỏi viết G-code lắm, nếu anh em có cách cải tiến tốt hơn thì chia sẻ cho mình với nhé. Rất hoan nghênh mọi ý kiến đóng góp :-)

Chúc anh em in ấn vui vẻ!
