Dụng cụ nắn lá tản nhiệt BC-250 Scooper

Đây là giải pháp mình tự chế để nắn lại các lá tản nhiệt trên máy BC-250. Ý tưởng này được lấy cảm hứng từ những dụng cụ chuyên dụng dùng để chỉnh sửa lá tản nhiệt của máy lạnh (AC).

Hướng dẫn sử dụng:

1. Hãy cẩn thận. Các lá tản nhiệt rất mỏng và bén, dễ làm đứt tay lắm. Mình đã bị cắt trúng tay vài lần khi đang hì hục nắn lại tản nhiệt cho con BC-250 của mình rồi.

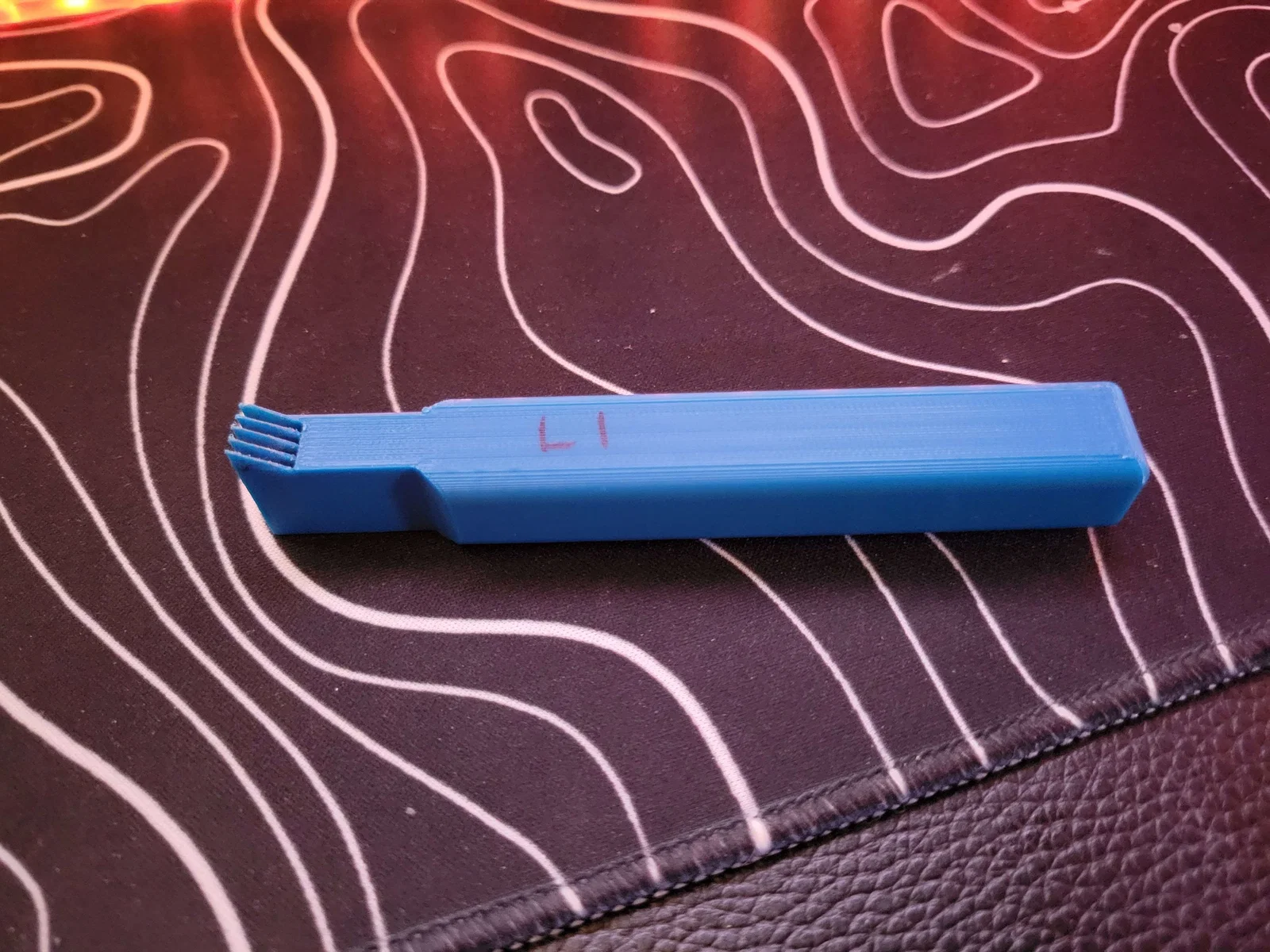

2. Cầm dụng cụ (scooper) như thế này:

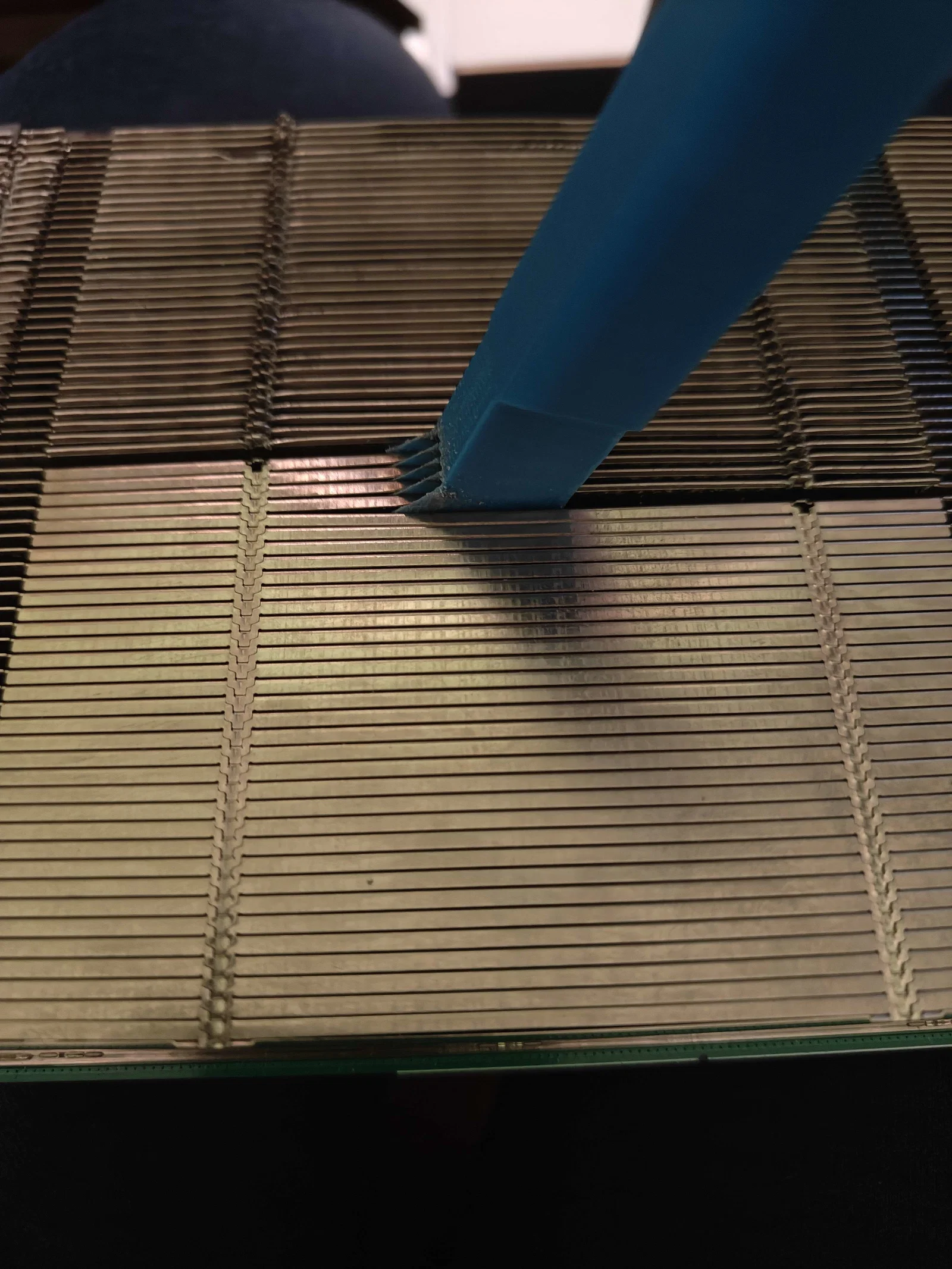

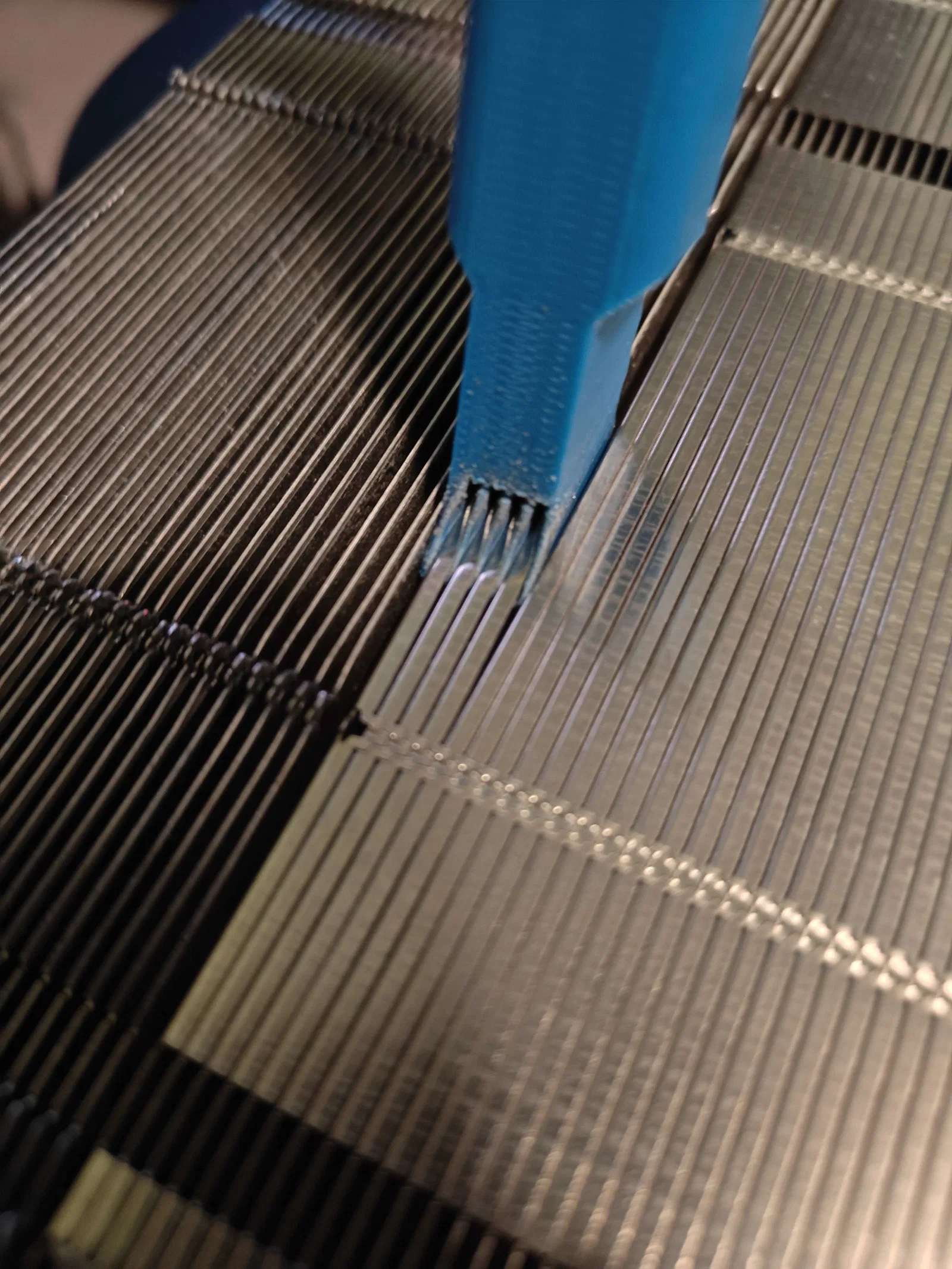

2. Lùa phần đầu nhọn của các khe cắm vào lá tản nhiệt từ phía bên hông. Hãy cứ từ từ để mở các lá tản nhiệt ở phần đầu ra trước. Bạn cho các lá tản nhiệt muốn nắn đi qua khe hở giữa 2 răng (tối đa là 4 lá một lúc). Việc nắn thẳng được thực hiện bằng cách đẩy các lá tản nhiệt lọt vào giữa 2 khe răng kề nhau.

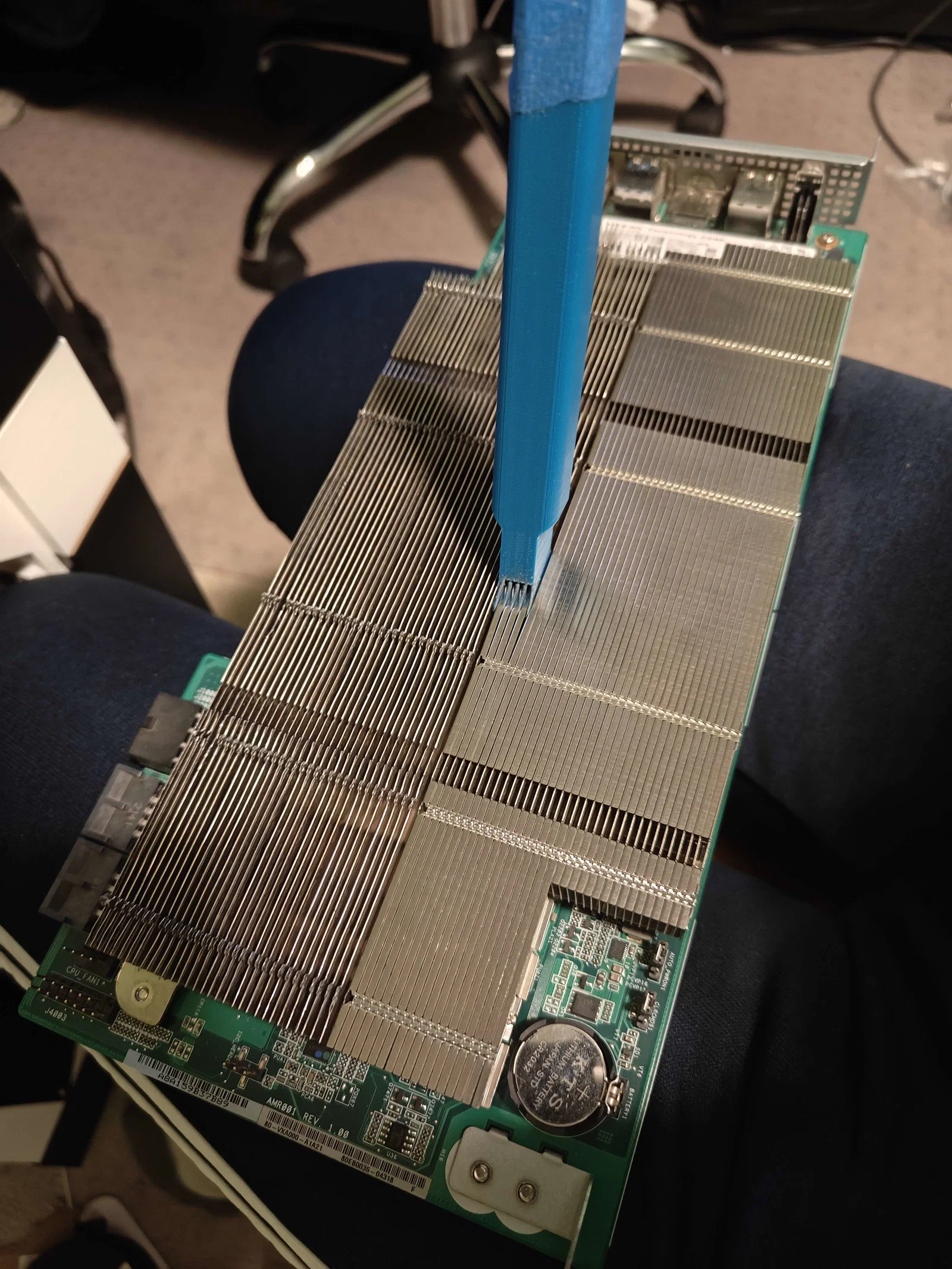

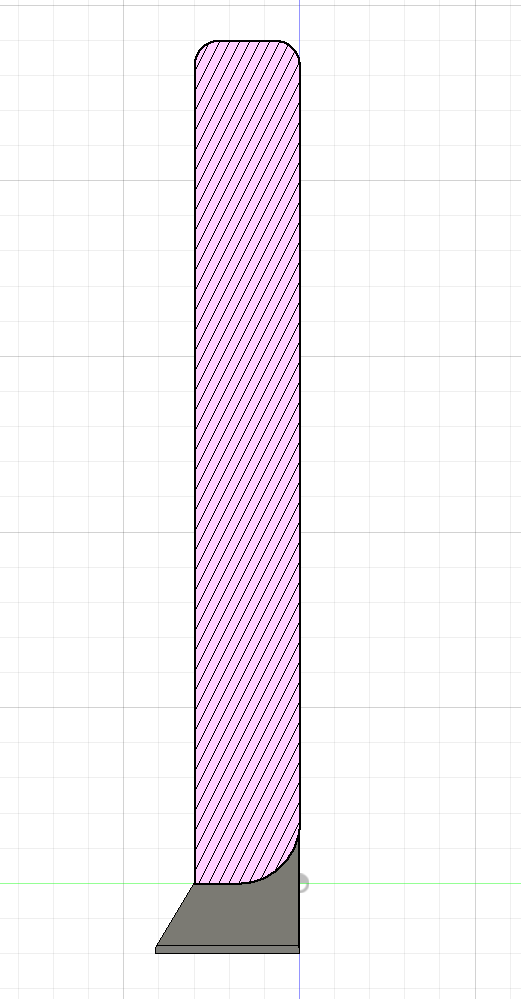

3. Khi đã đưa dụng cụ vào sâu khoảng một inch (khoảng 2.5cm) từ đầu tản nhiệt, bạn có thể bắt đầu dùng lực mạnh hơn. Các lá tản nhiệt phải nằm sát tận đáy của các khe giữa các răng. Phần đáy các khe được bo tròn nên bạn có thể dùng dụng cụ này như một cái đòn bẩy một cách mượt mà mà không sợ làm móp lá tản nhiệt (xem hình bên dưới). Nếu khéo tay, bạn có thể bẻ các móc nhỏ giữ các lá tản nhiệt lại với nhau mà không làm gãy chúng, nhưng mình thì sau đó đã cắt bỏ luôn để có thể gắn quạt sát vào các lá tản nhiệt. Riêng lá tản nhiệt ở cạnh gần pin CMOS (của mình có dán tem mã vạch) sẽ bị rớt ra trong quá trình thực hiện. Nó chỉ được giữ bởi các móc nhỏ nên nếu không muốn nó bị cong vẹo thì khó tránh khỏi việc này.

Hướng dẫn in 3D:

Mình khuyên bạn nên in với mặt phẳng của các răng nằm trên bàn in. Cách này giúp tránh phần in treo (overhang) và làm cho đường layer chạy dọc theo răng, giúp chúng không bị giòn gãy. Mình in ở độ dày layer 0.2mm, dùng 3 lớp tường (wall) 0.4mm với nhựa PLA. Sau khi in xong, mình dùng dao trổ (hobby knife) để làm sạch các sợi nhựa thừa và các nốt sần giữa các khe răng. Các lá tản nhiệt bằng kim loại rất dễ làm mòn răng của dụng cụ này, nên tốt nhất bạn cứ in sẵn 2 hoặc 3 cái để dự phòng nhé.

Kết quả:

Lưu ý cuối cùng:

Việc nắn lại các lá tản nhiệt trên con BC-250 làm mình mất hơn một tiếng đồng hồ và khá là mỏi tay. Đây KHÔNG phải là một phương pháp nhanh chóng hay có thể làm hàng loạt, nhưng nếu bạn chỉ cần làm một lần (giống mình) thì nó rất rẻ và mang lại kết quả khá ổn. Hãy cực kỳ cẩn thận lúc bắt đầu. Một khi đã quen tay, bạn có thể thao tác nhanh hơn, nhưng nhớ là các lá tản nhiệt có thể cắt tay bạn bất cứ lúc nào nếu lỡ tay trượt nhé.
