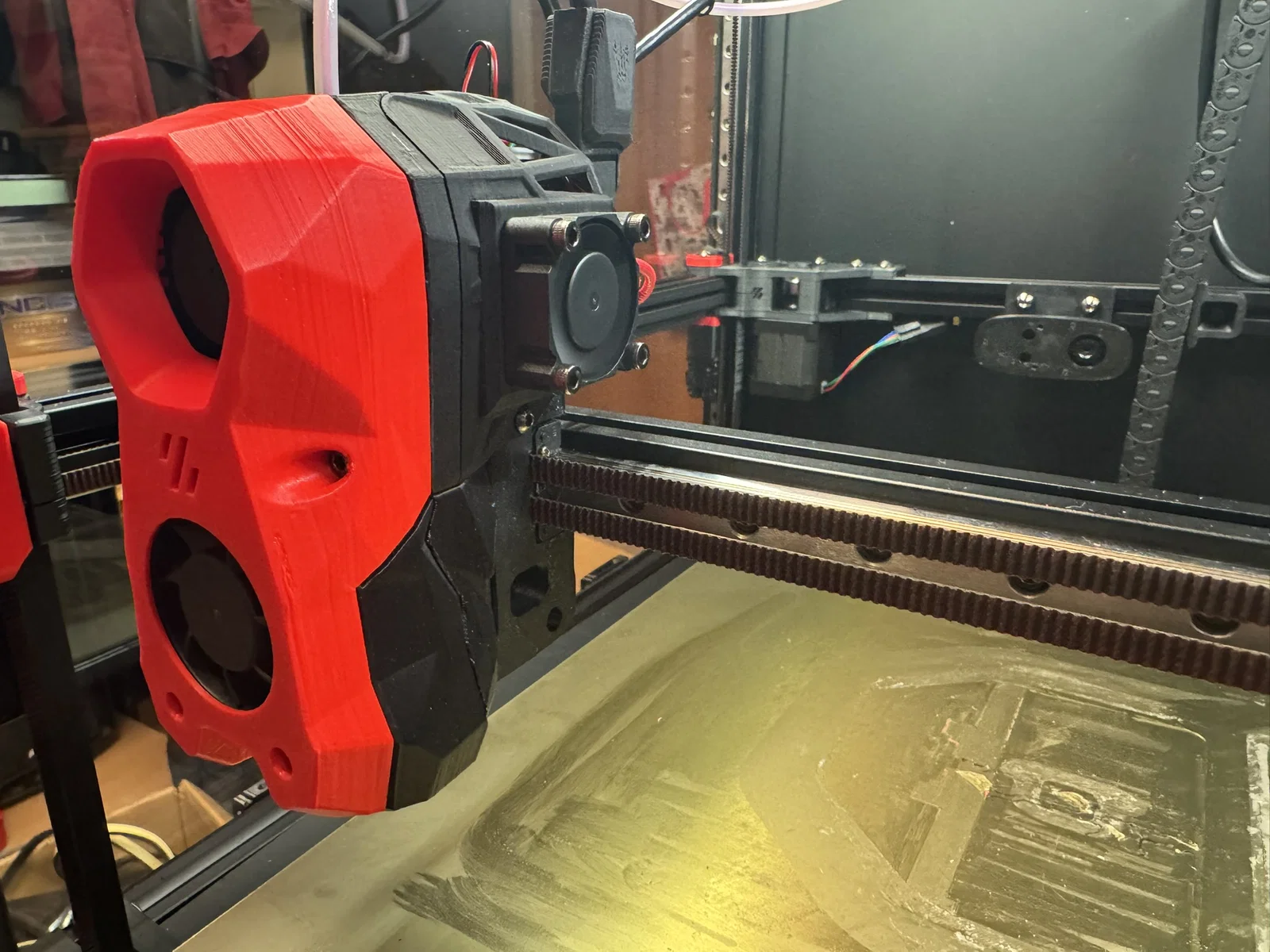

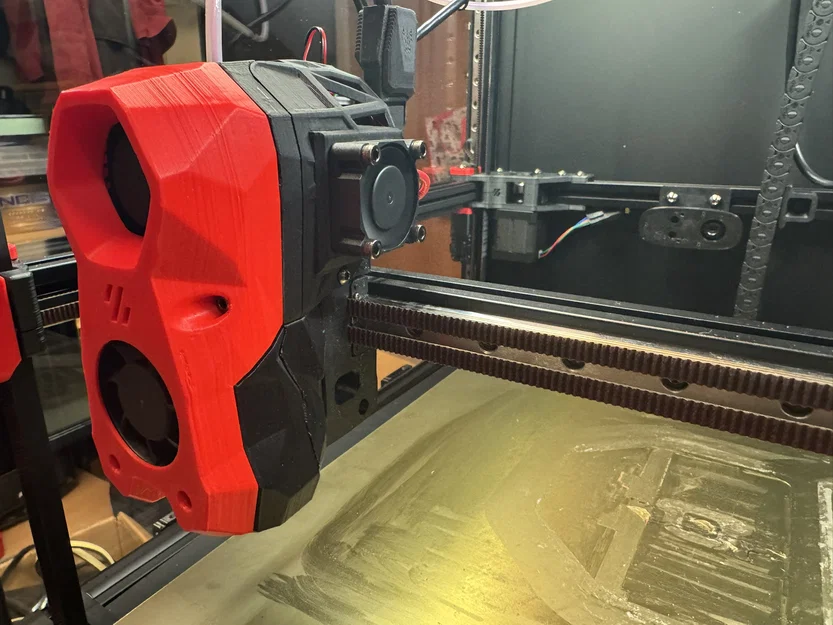

Nắp PCB EBB SB2209 USB cho Stealthburner có gắn quạt 3010
Bản thiết kế lại nắp PCB thông gió cho EBB SB2209 USB V1 giúp gắn thêm quạt 3010, giải quyết dứt điểm tình trạng quá nhiệt của chip RP2040 khi in ở nhiệt độ cao như ABS.
628
Lượt Xem
16
Lượt Thích
142
Lượt Tải
Cập Nhật Apr 11, 2026
Mô tả
Mình đã thiết kế lại nắp PCB thông gió cho dòng EBB SB2209 USB V1 để gắn thêm quạt, do con chip RP2040 trên board hay bị quá nhiệt. Bạn cần chuẩn bị 4 con ốc cấy nhiệt M3 (heatset inserts) và ốc M3x14 để gắn quạt 3010 5V. Quạt có thể cắm trực tiếp vào cổng mở rộng USB trống trên PCB. Cách này giúp con chip RP2040 luôn mát mẻ, nhiệt độ chỉ quanh quẩn dưới 60°C ngay cả khi bạn đang in nhựa ABS.
