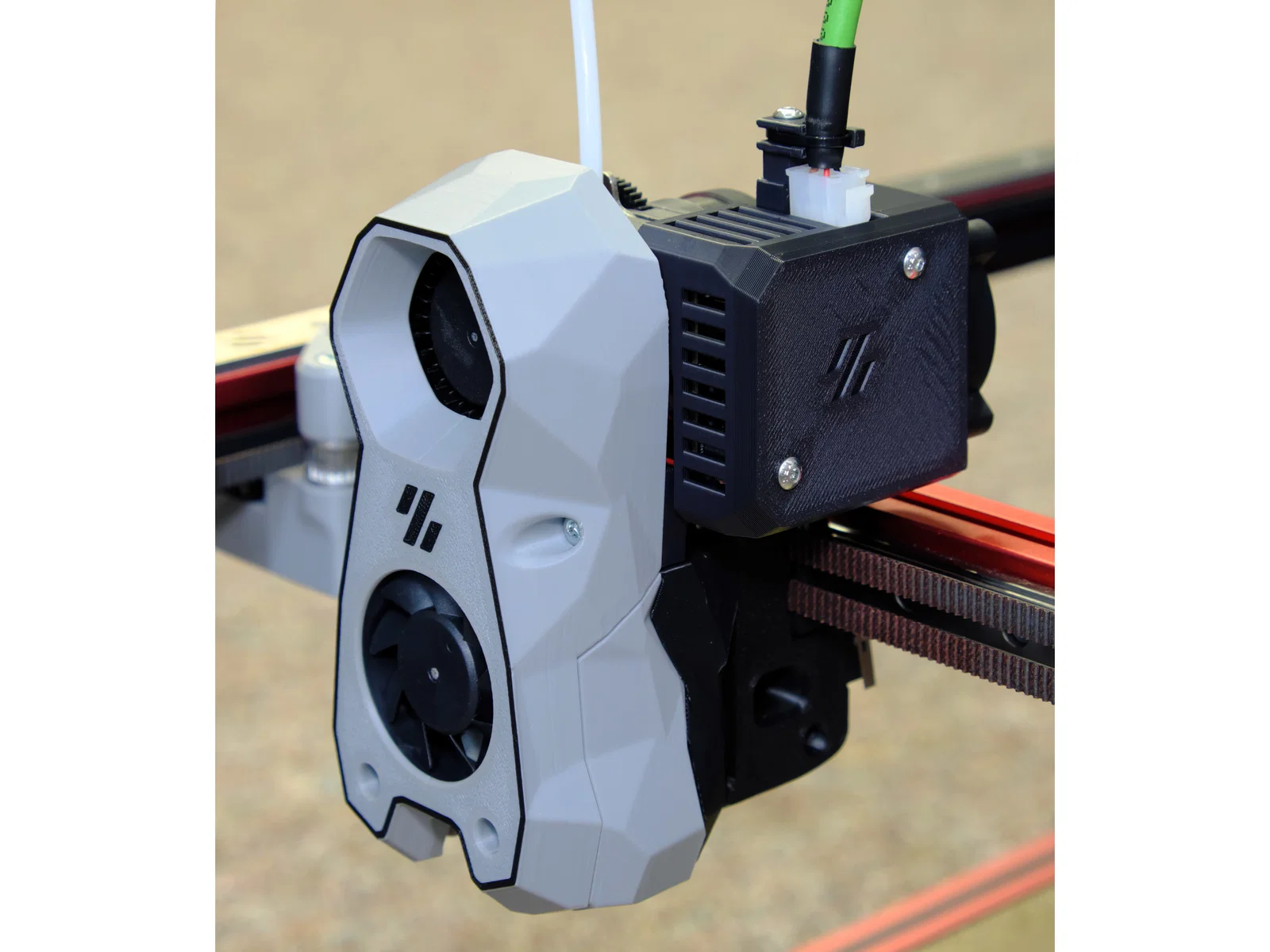

LGX Lite + CAN bus + PCB Fan cho Stealthburner

Nếu bạn đang dùng phiên bản cũ của bộ phận giảm tải dây (strain relief), hãy xem qua cập nhật về độ bền ở cuối mô tả. Đây là một cách khắc phục nhanh chóng và dễ dàng.

Khi mới bắt đầu dự án này, mình muốn chuyển đổi sang CAN bus cho con Voron 2.4R2 của mình nhưng không thấy bản mod nào hỗ trợ máy đùn LGX Lite. Vì board mở rộng không lớn hơn bao nhiêu so với board toolhead hartk cũ, mình đã gắn nó vào bên cạnh toolhead. Việc này giúp dây nhợ không bị vướng vào xích dẫn cáp phía sau – một vấn đề mình từng gặp ở các bản mod đời đầu. Tuy nhiên, lắp bên hông đồng nghĩa là mình cần một miếng đệm X endstop nhỏ để tạo khoảng trống. Bộ giảm tải dây rất chắc chắn và nắp che dây giúp tổng thể nhìn gọn gàng, thẩm mỹ hơn. Mình chọn board mở rộng EBB42 sau khi thấy nhiều người gặp khó khăn với kích thước đầu nối trên board EBB36.

Chuẩn bị vật tư

Bạn sẽ cần những thứ sau:

• Voron 2.4R2 đã tháo xích cáp X và Y
• Toolhead Stealthburner
• Board mở rộng CAN bus BigTreeTech EBB42
• Máy đùn Bondtech LGX Lite
• Microswitch X endstop gắn trên thanh trượt X; hoặc sử dụng tính năng homing trục X không cần cảm biến

Mình đã thiết kế các ngàm gắn cho quạt 4010 vì vẫn còn chỗ trên toolhead. Nó giúp làm mát toàn bộ board mở rộng CAN bus và một phần motor máy đùn, dù mục đích chính của mình là bảo vệ driver TMC2209. Danh sách phần cứng bên dưới đã bao gồm linh kiện gắn quạt, bạn có thể bỏ qua phần này nếu muốn.

Dự án này sử dụng các loại ốc vít: (2) M3x10 FHCS; (2) M3x8 SHCS; (8) M3x12 SHCS; (2) M3x20 SHCS; (2) M3x30 SHCS; (2) M3x8 BHCS; (3) M3x20 BHCS; (11) M3x5x4 Heat Set Inserts; (2) M3x24 threaded spacer. Có nhãn dán cho từng loại trong bộ ảnh. Thay vì dùng spacer dài 24mm, bạn có thể dùng (2) spacer 20mm kèm long đền 3mm từ túi phụ kiện EBB42.

Lắp ráp

Lưu ý đây không phải là hướng dẫn toàn diện về chuyển đổi CAN bus cho Voron, mà là tập hợp các ngàm tùy chỉnh.

1. Bạn cần tháo rời máy đùn LGX Lite để tinh chỉnh. Tháo hai ốc giữ thân máy. Chèn ốc vuông (đi kèm theo phụ kiện gốc) vào cả bốn rãnh dưới và hai rãnh bên phải. Nếu muốn, đây là lúc bạn có thể xoay motor và đổi hướng đi dây. Lắp lại thân máy đùn bằng hai ốc M3x30 SHCS. Ốc dài cho phép gắn spacer vào phía sau motor.

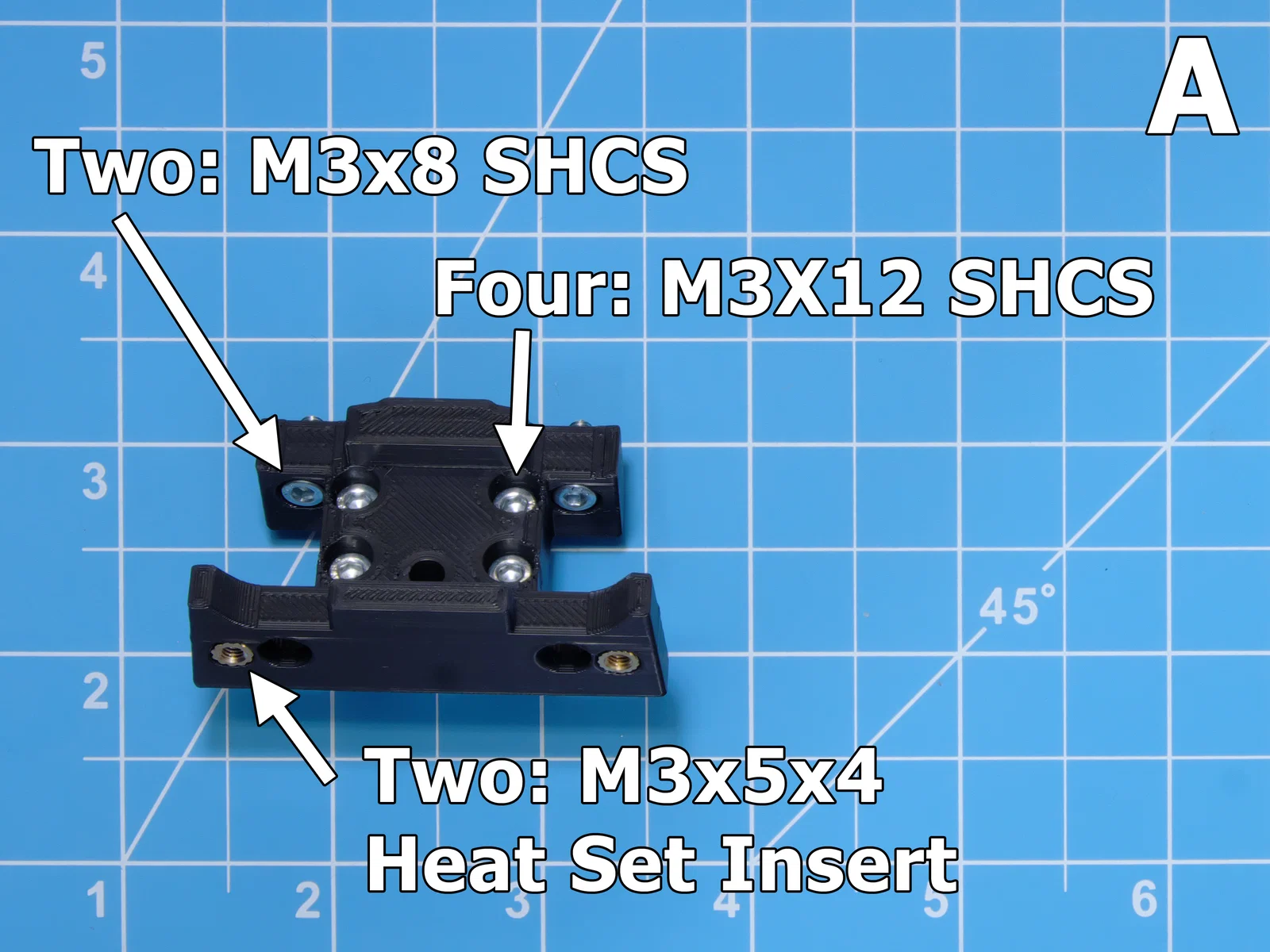

2. Hình A. Gắn máy đùn vào ngàm bằng ốc M3x12 SHCS. Chưa cần gắn vào thanh trượt X vội. Lưu ý hai vị trí gắn Heat Set Inserts.

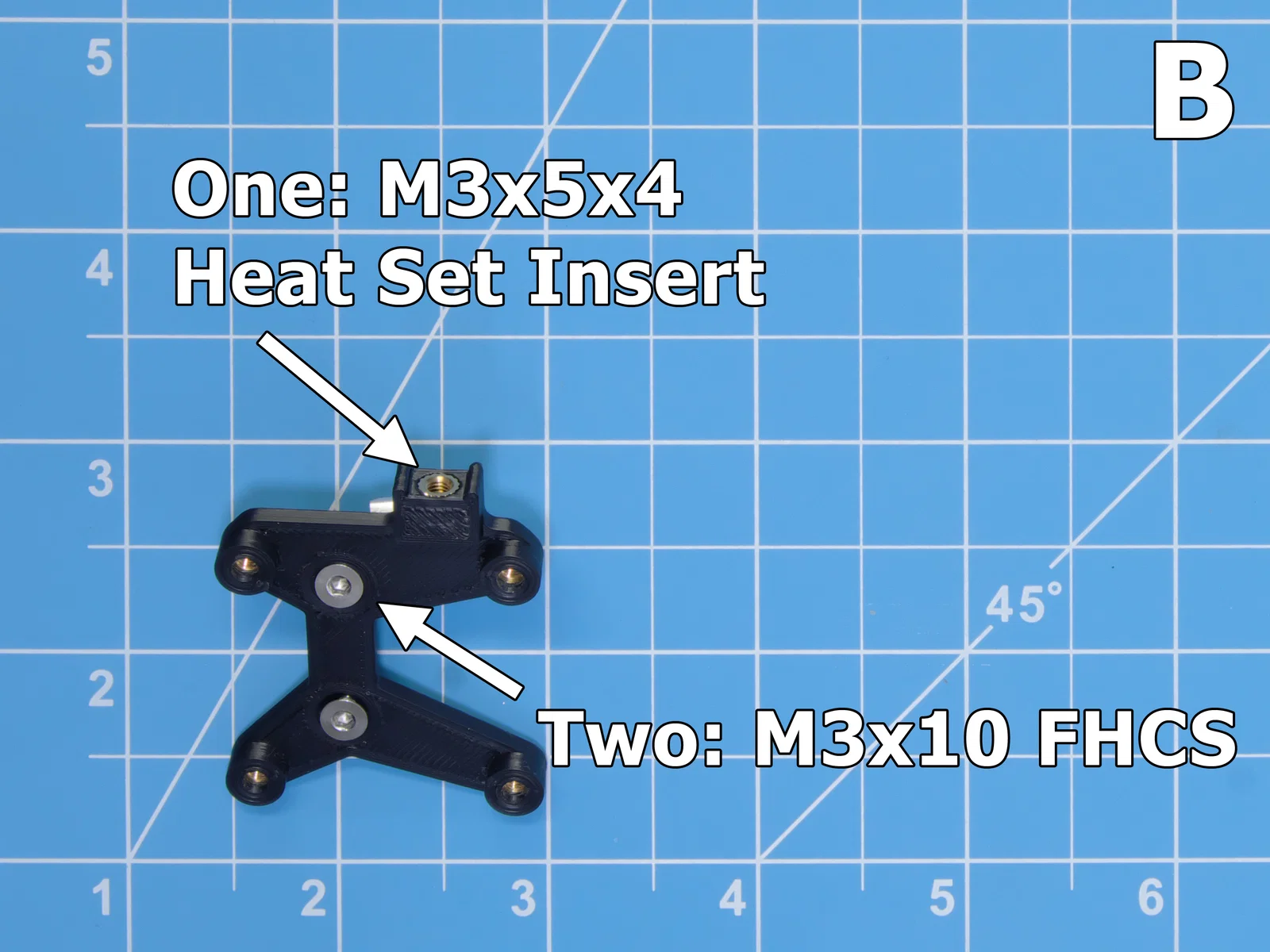

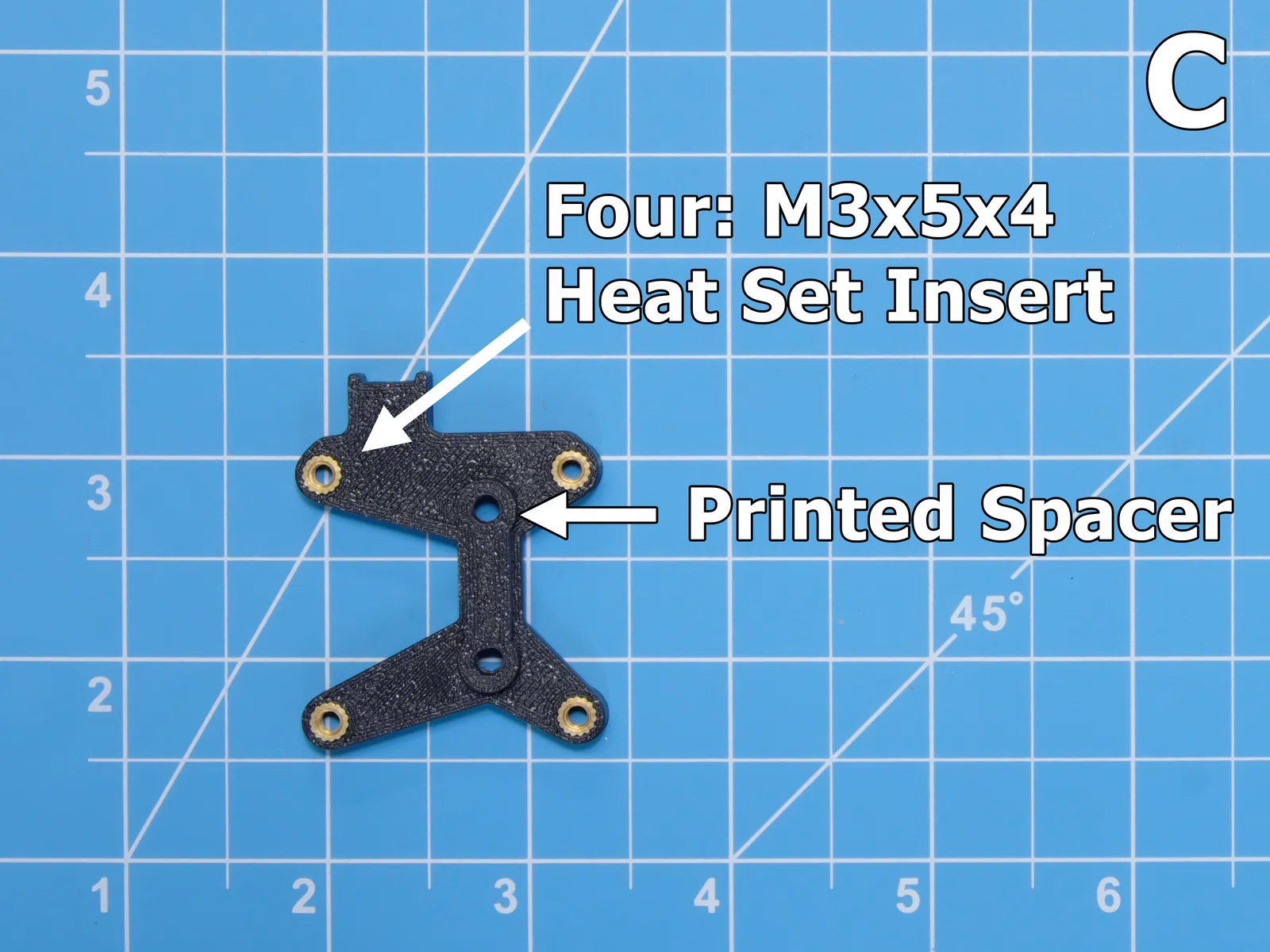

3. Hình B, C. Bạn cần 5 Heat Set Inserts cho các miếng đệm này. Gắn chúng vào máy đùn bằng ốc M3x10 đầu bằng. Đừng quên miếng đệm in (printed spacer) để đảm bảo bánh răng máy đùn cách xa các linh kiện trên board PCB.

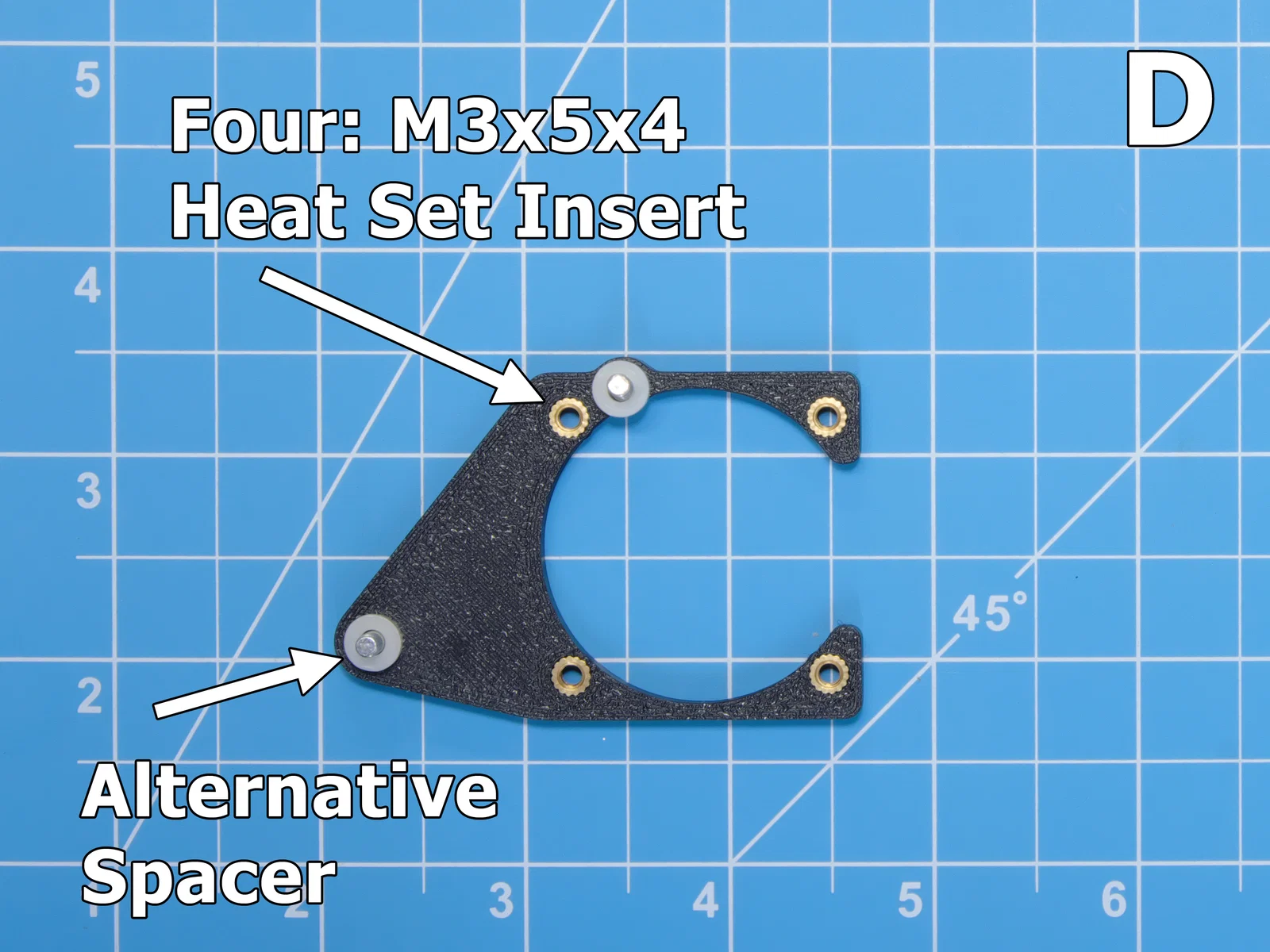

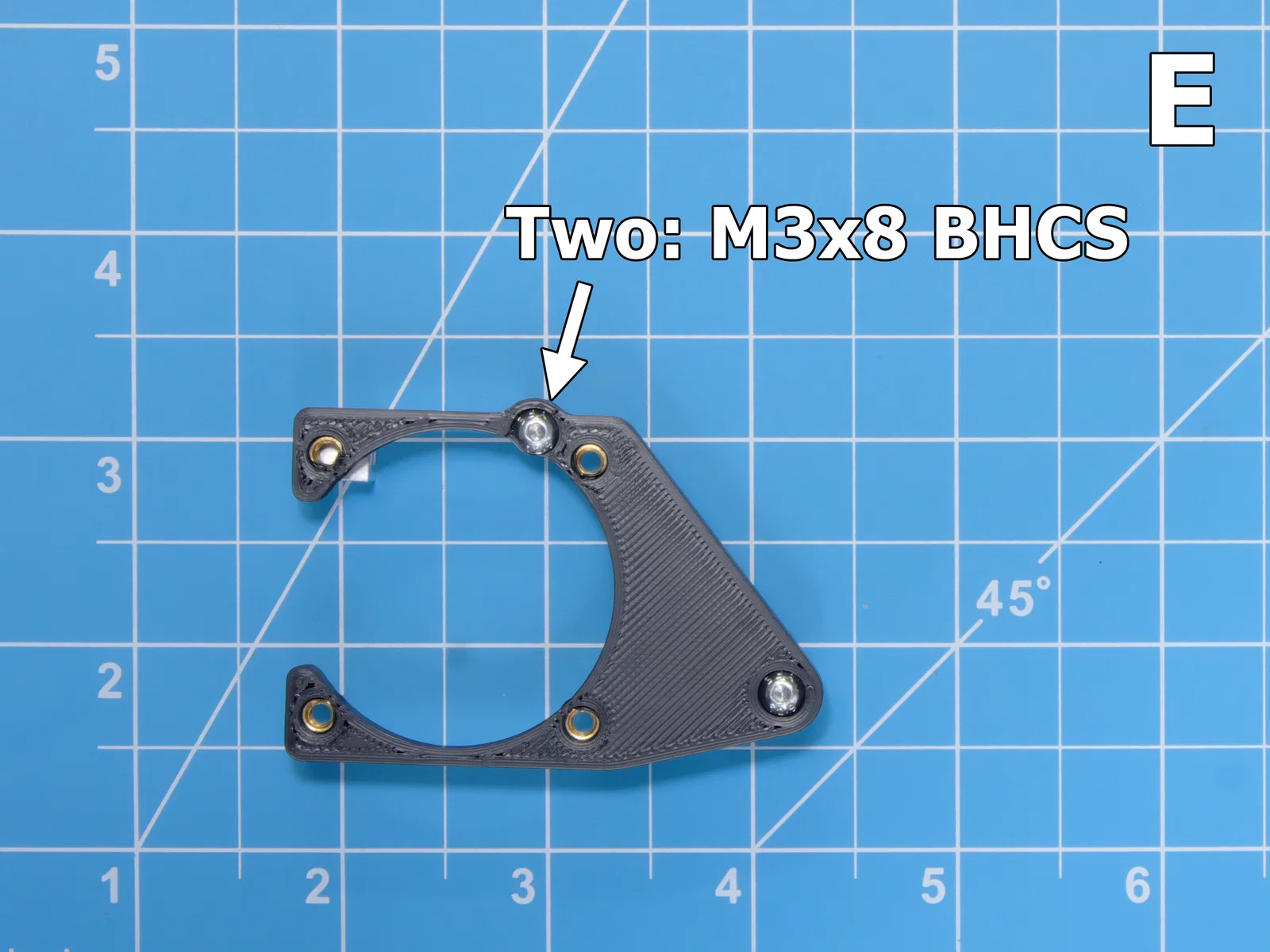

4. Hình D, E. Ngàm quạt dùng 4 Heat Set Inserts, gắn vào các trụ sau motor bằng ốc M3x8 BHCS. Nhớ dùng ốc đầu bằng (Button Head) để không cấn quạt. Lắp quạt (dùng ốc M3x12 cho quạt GDStime 4010) sẽ giúp ngàm cứng cáp hơn.

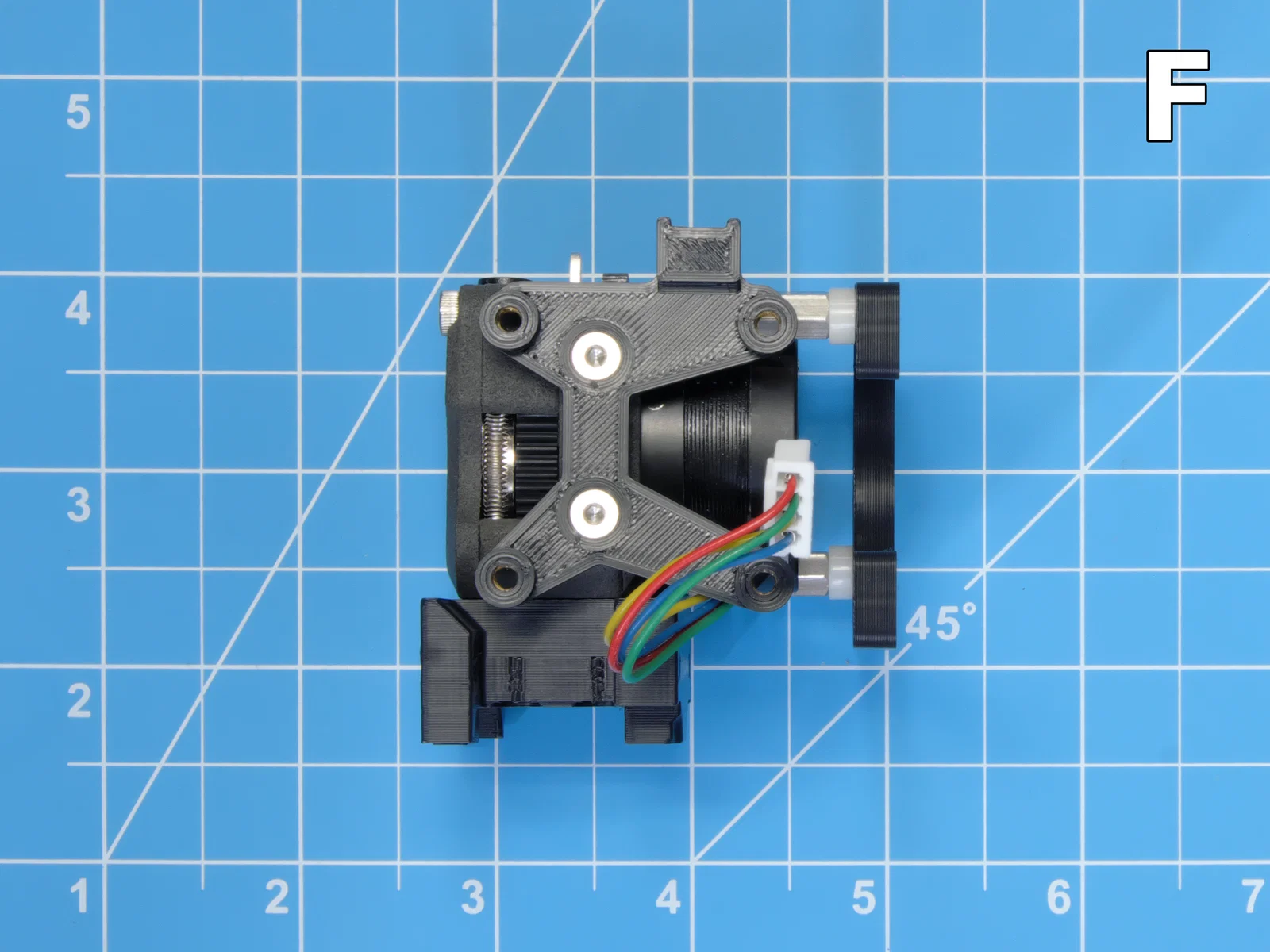

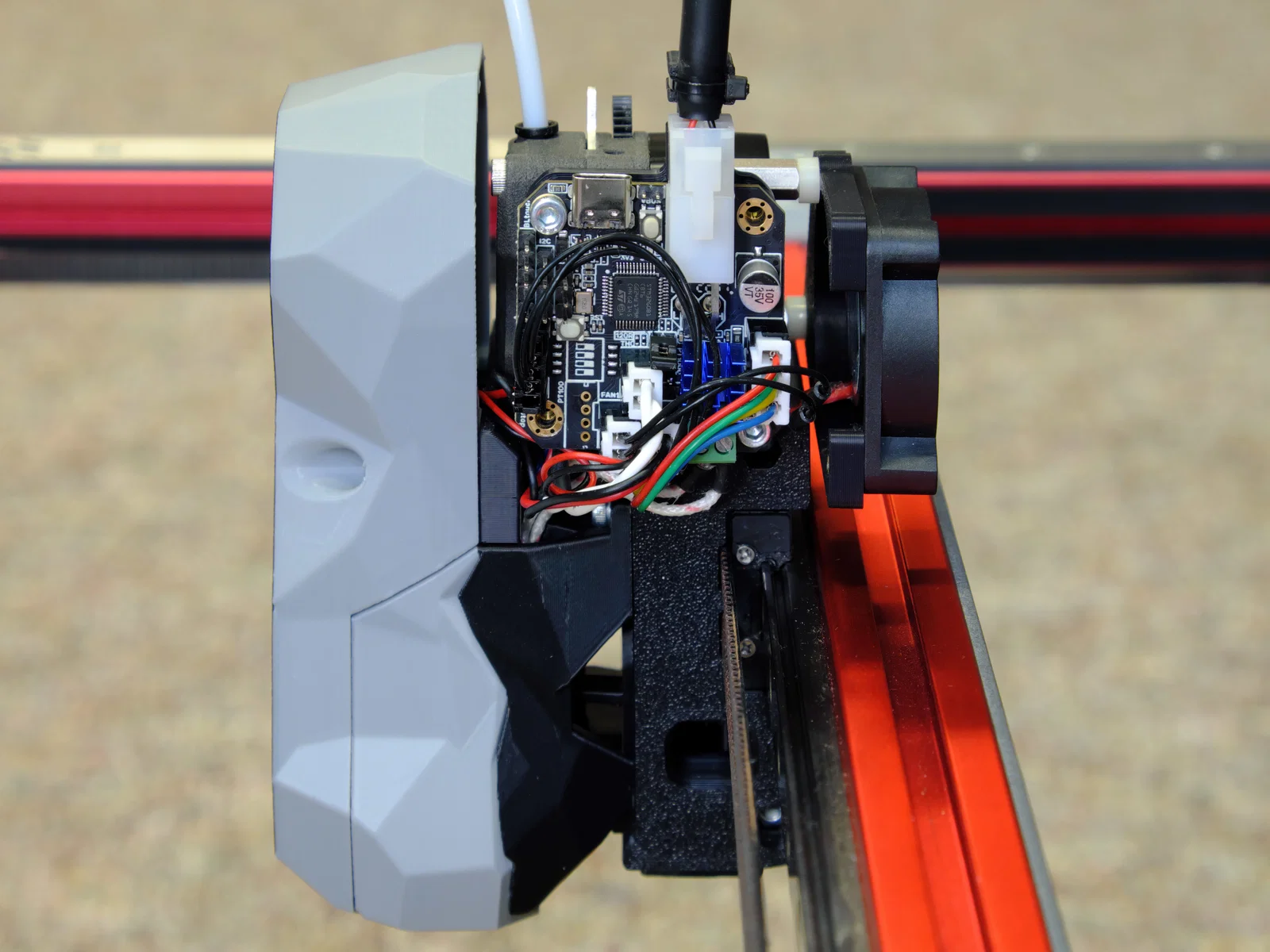

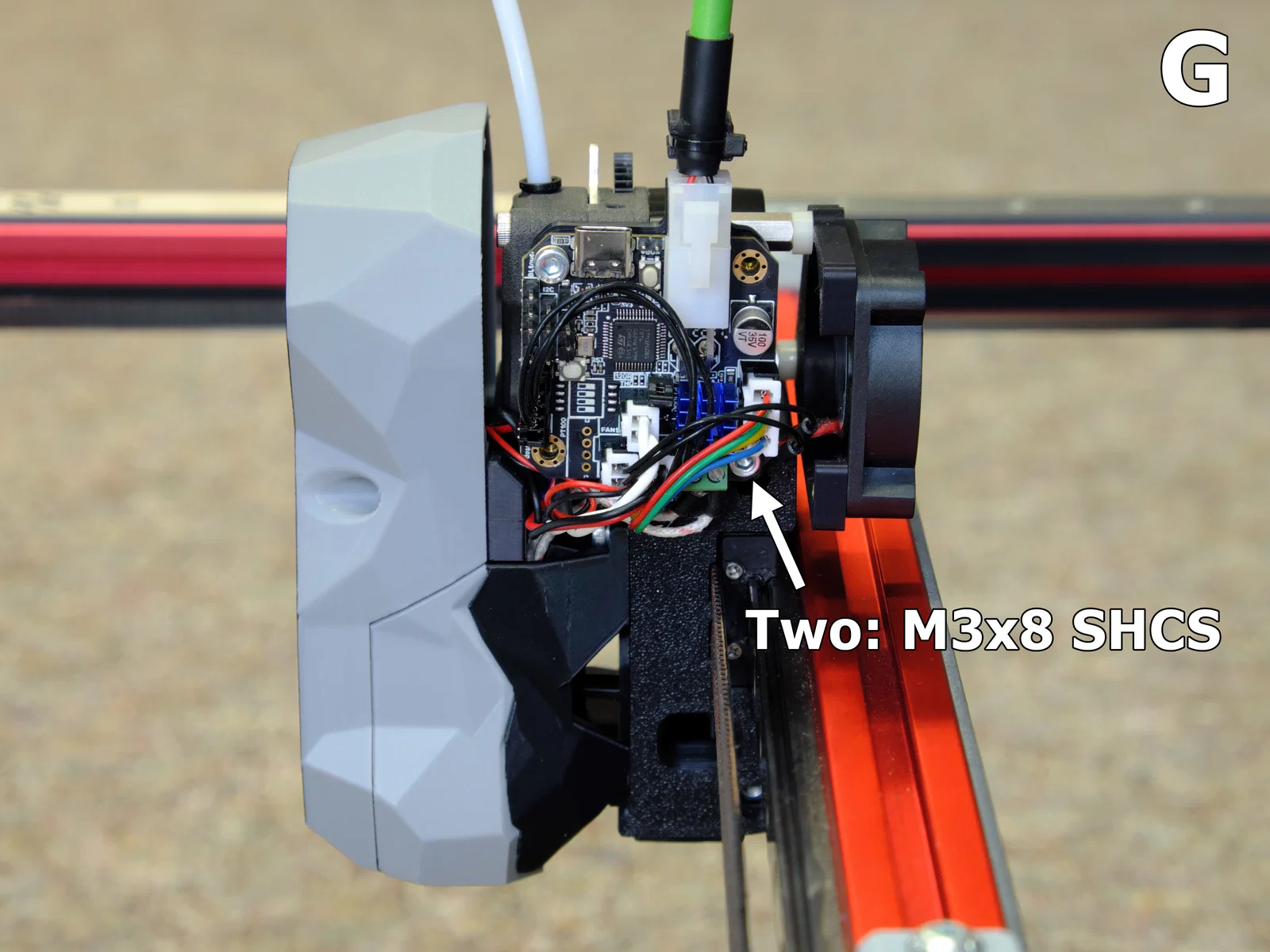

5. Hình F, G. Bạn đã sẵn sàng gắn máy đùn và board mở rộng. Dùng ốc M3x8 SHCS ở góc trên trái và dưới phải. Kiểm tra dây nhợ, lưu ý dây đốt nóng có thể cấn vào nắp toolhead. Mình đã phải cắt bỏ phần nhựa bảo vệ đầu cos và thay bằng ống co nhiệt.

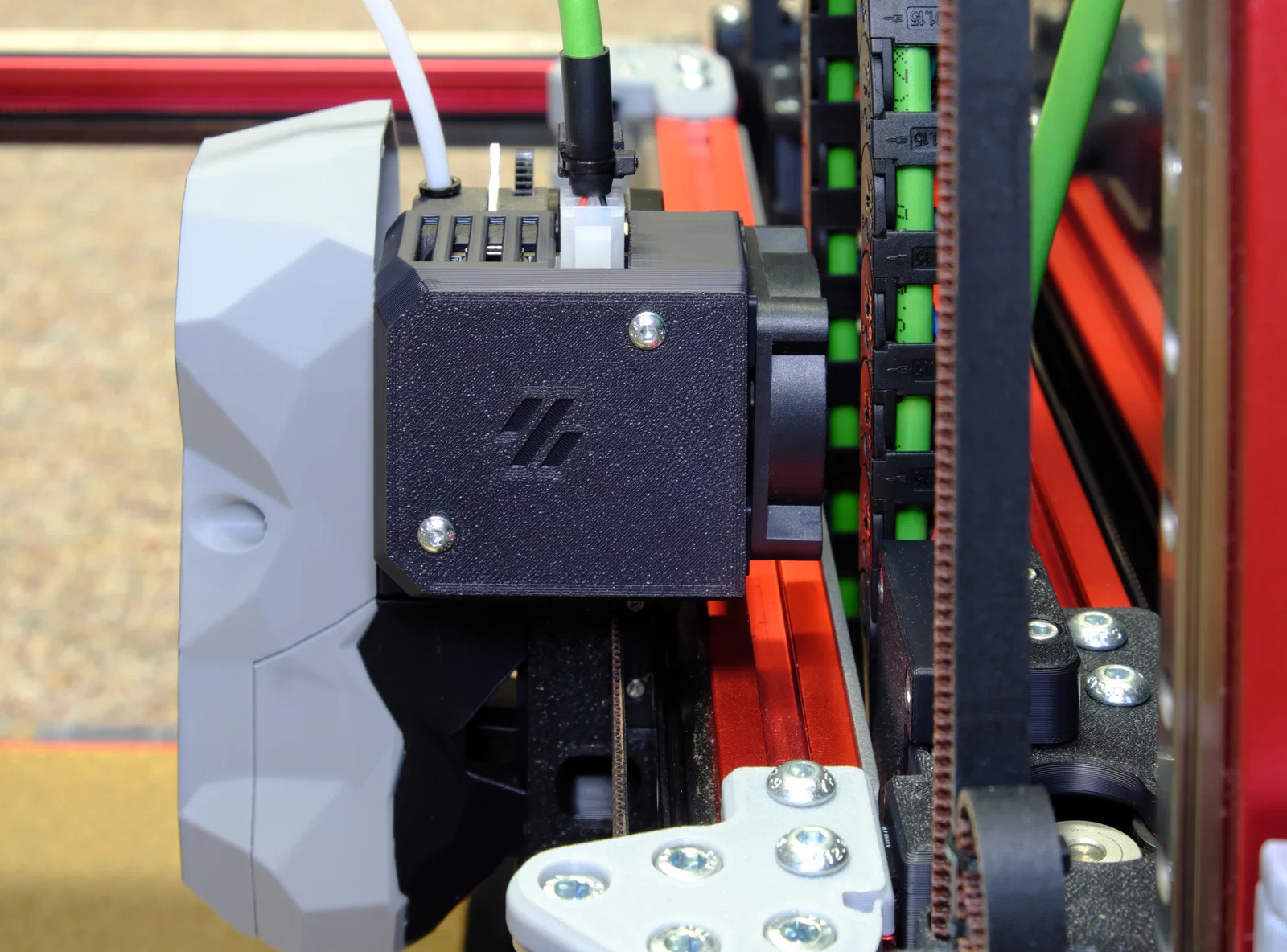

6. Sau khi xong dây, lắp nắp che bằng hai ốc M3x20 BHCS. Bộ giảm tải dây umbilical gắn bằng ốc M3x20 BHCS, có rãnh để đi dây rút (ziptie).

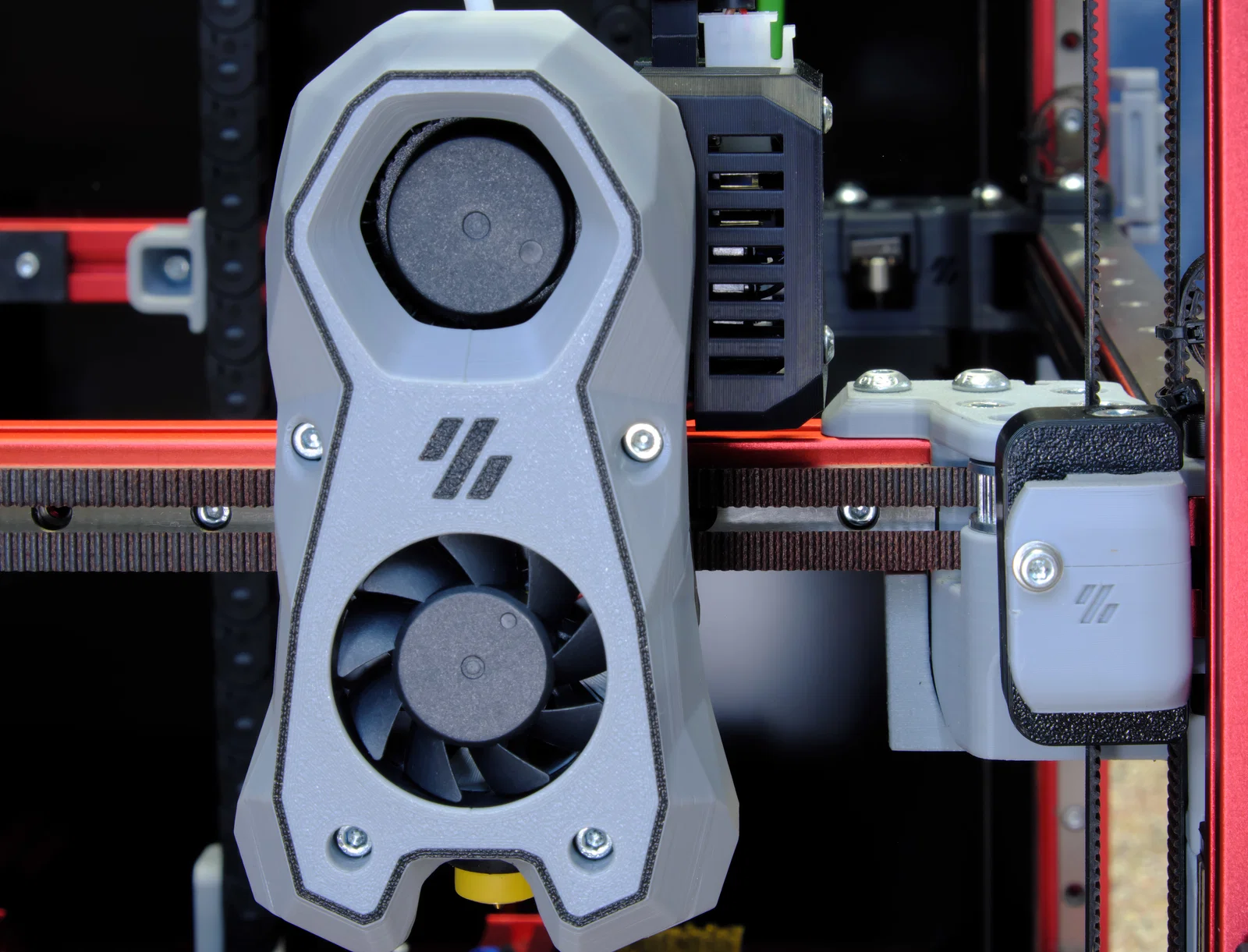

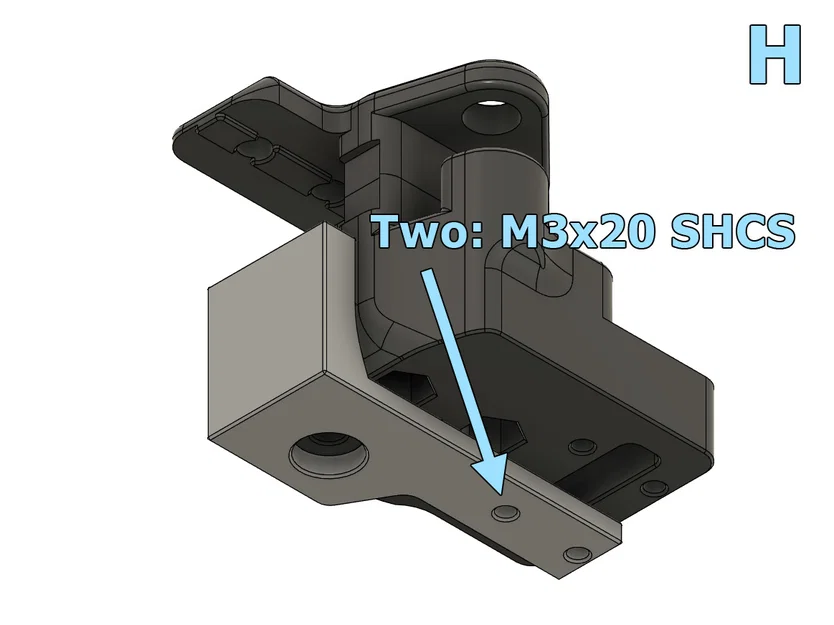

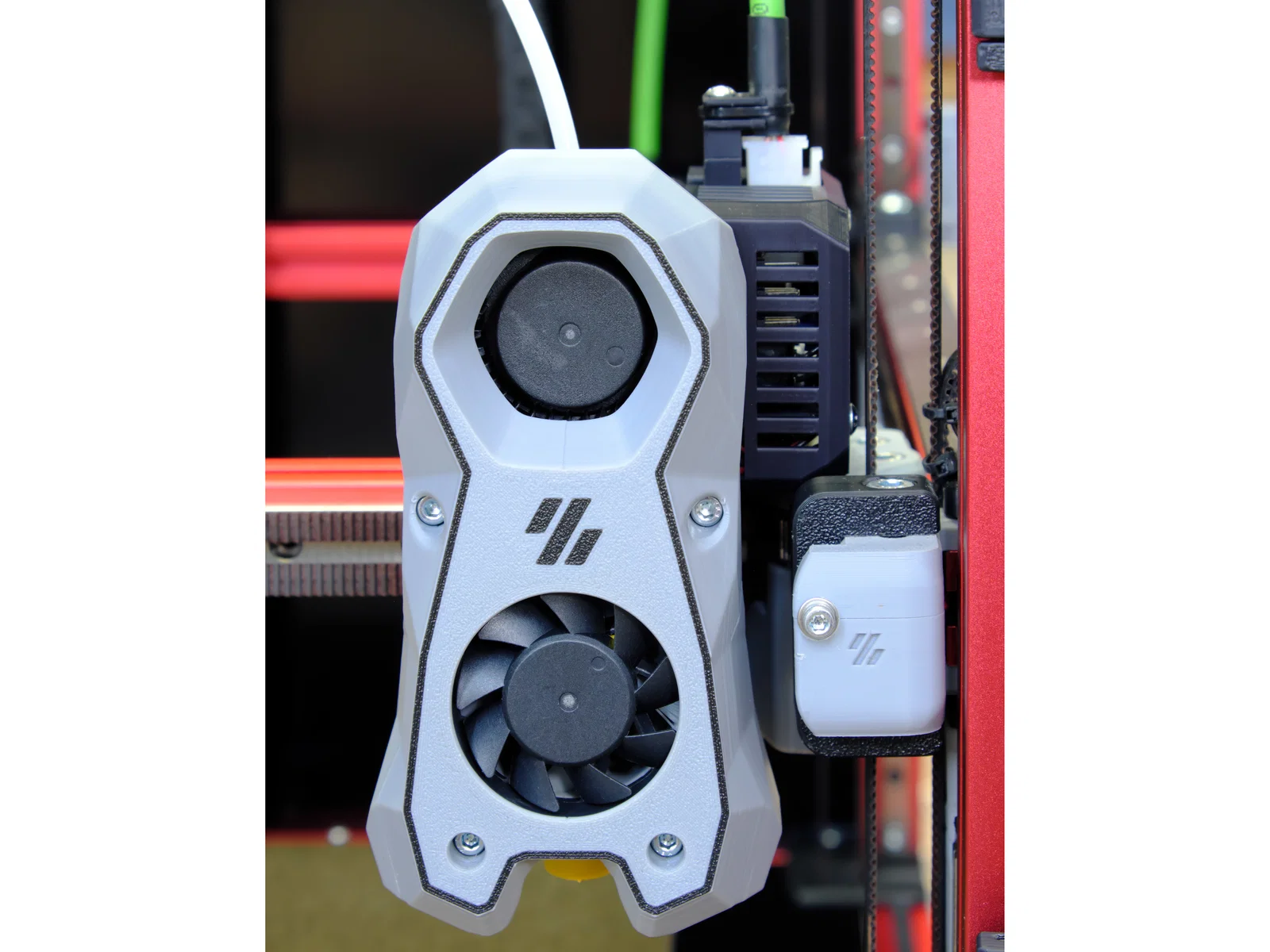

7. Hình H. Nắp toolhead cần thêm vài mm khoảng trống ở bánh tì phía trước bên phải cho đai Z. Bạn cần thêm miếng đệm endstop trên khớp XY bên phải bằng hai ốc M3x20 SHCS.

X Endstop & Miếng đệm

Việc lắp miếng đệm endstop sẽ làm thay đổi hành vi homing! Hãy làm theo tài liệu hướng dẫn startup của Voron. Mình đã thay pod endstop từ kit LDO bằng công tắc Omron D2F-5L gắn trên thanh trượt X. Bạn cần kiểm tra lại các cấu hình trong printer.cfg, klicky-macros.cfg và các file liên quan.

Cập nhật về độ bền!

Mình đã thiết kế lại bộ giảm tải dây cao hơn và khuyên bạn nên in mới nếu đang dùng bản cũ. Nó giờ dùng ốc M3x20 BHCS thay vì 16mm, giúp dây rút giữ chặt lớp vỏ ngoài của cáp umbilical, tránh làm hỏng các sợi dây đồng bên trong.
