Đế bảo vệ cho Freenove ESP32-S3 Breakout Board

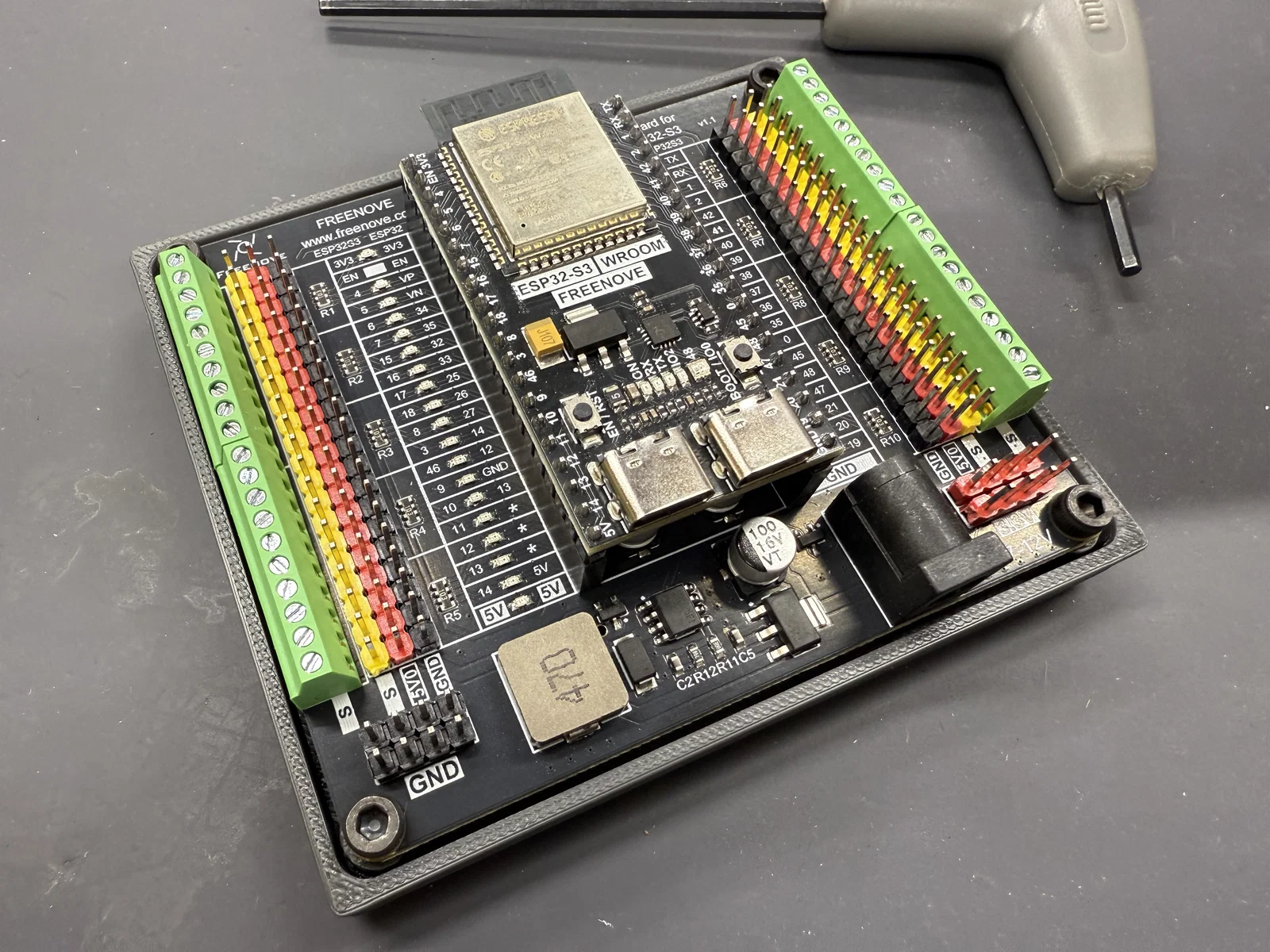

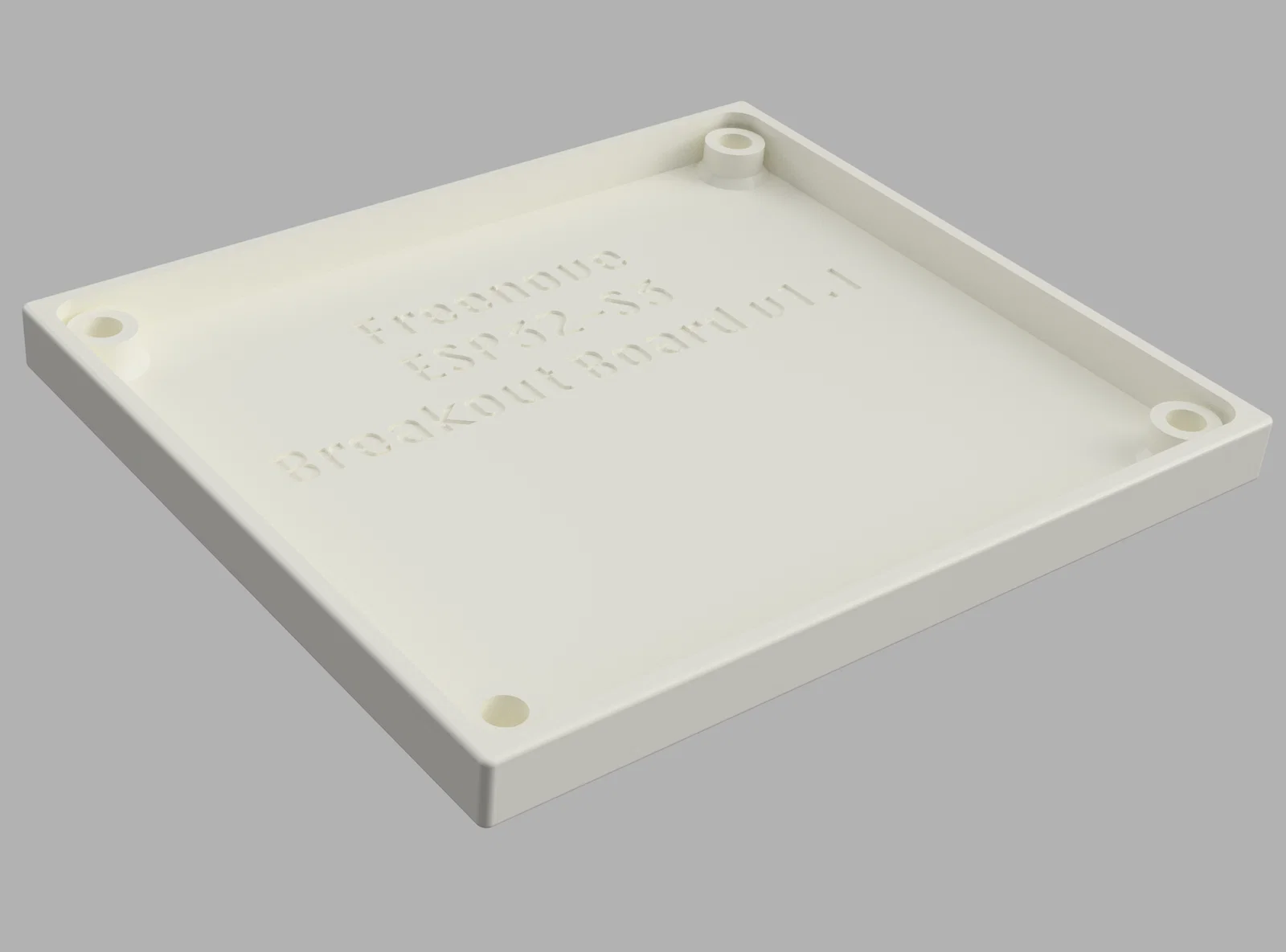

Đây là một đế bảo vệ đơn giản cho Freenove ESP32-S3 Breakout Board v1.1 của bạn:

• Bảo vệ các chân cắm lộ ra ngoài khỏi các vật kim loại trên bàn làm việc, tránh nguy cơ gây chập mạch "nhả khói thần kỳ".
• Bảo vệ bề mặt bàn của bạn khỏi những vết trầy xước do chính các chân cắm này gây ra.
• Tăng thêm trọng lượng cho board mạch, giúp cố định nó trên bàn tốt hơn (đặc biệt là nếu bạn gắn thêm chân đế cao su/đệm chống trượt tùy chọn).

⚠ Tôi khá chắc là nó cũng sẽ vừa với board v1.0, nhưng vì chưa có bản đó trên tay để kiểm tra nên tôi không dám khẳng định chắc chắn.

Ban đầu tôi định dùng mẫu này của @ArnoudWhizzbi_260995, nhưng các board Freenove ESP32-S3 của tôi lại dùng cổng dual USB-C, nên tôi lo là phần cắt cho cáp MicroUSB cũ sẽ không khớp. Tôi đã thử chỉnh sửa file gốc nhưng việc sửa file STL trong Fusion 360 quá cực – thà thiết kế lại từ đầu còn nhanh hơn 💪

🔩 Mẫu này cần các linh kiện sau:

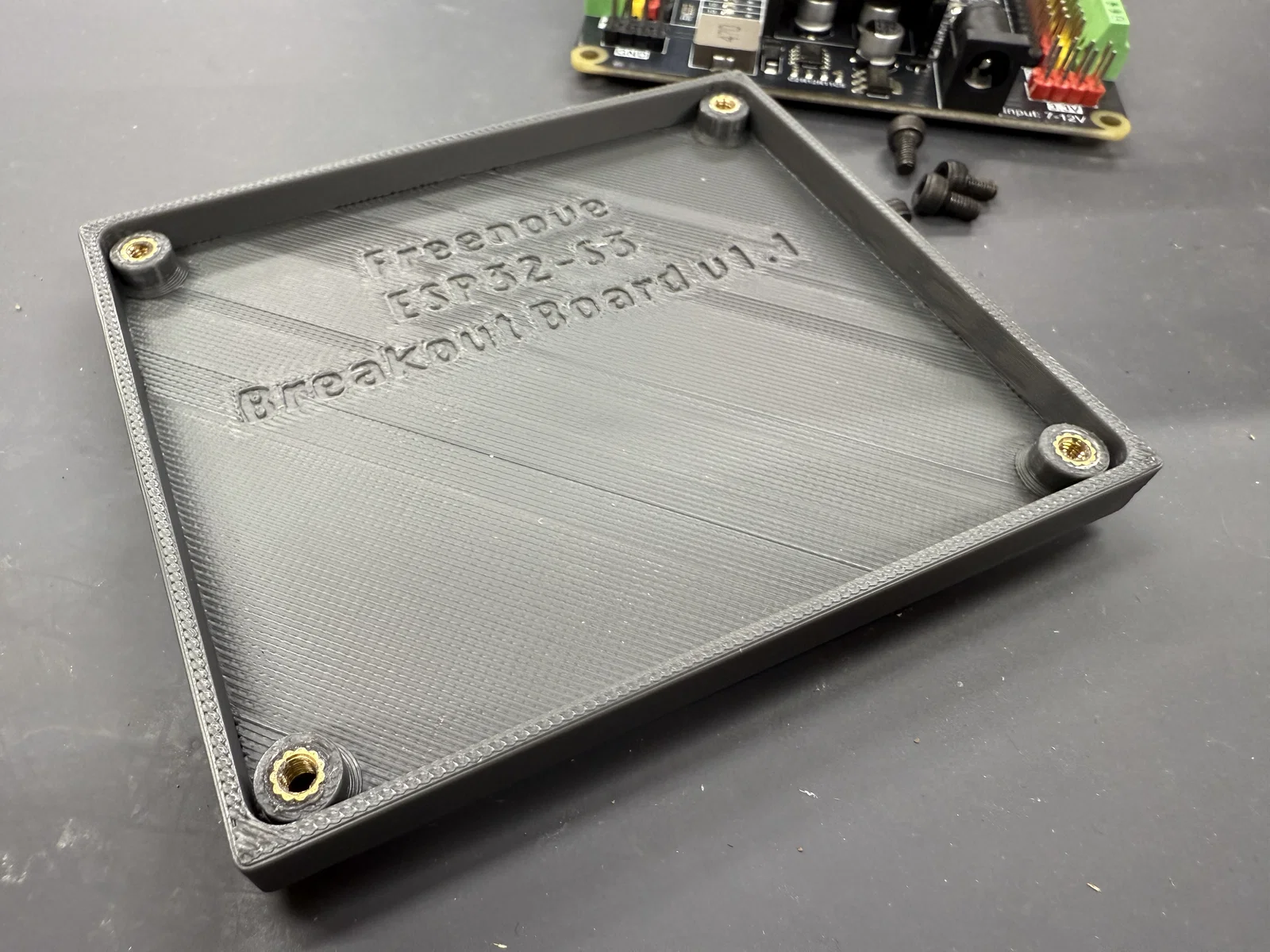

1. (4x) M3 x 4mm heatset inserts (ốc chèn nhiệt).
2. (4x) M3 x 6mm ốc đầu dù (button head) hoặc ốc đầu lục giác (socket cap).
3. Tùy chọn: (4x) 10mm chân đế cao su/miếng đệm (ví dụ như loại này).

Các lỗ trên board mạch có kích thước đúng 3mm, nên ốc M3 có thể sẽ hơi khít lần đầu gắn vào, nhưng tôi vẫn lắp được mà không gặp trở ngại gì. Ngoài ra, bạn có thể dùng loại M2.5 heatset inserts miễn là loại có đường kính ngoài Ø4mm (đầu Ø3.9mm, thân Ø4.6mm).

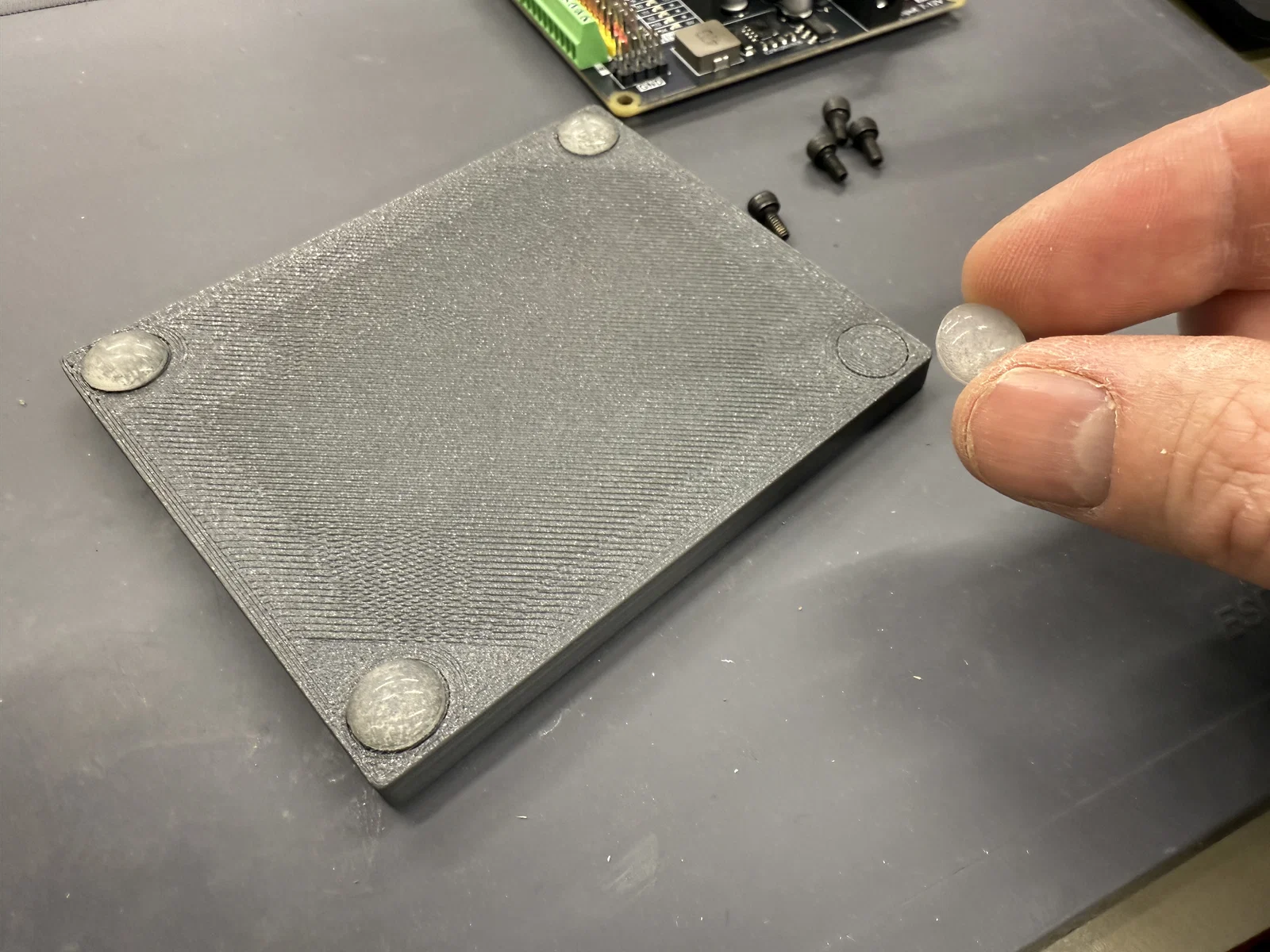

🎈 Điểm cộng: phần đế có các gờ 10mm giúp bạn dễ dàng dán các chân đế cao su/miếng đệm tùy chọn vào đúng vị trí!
