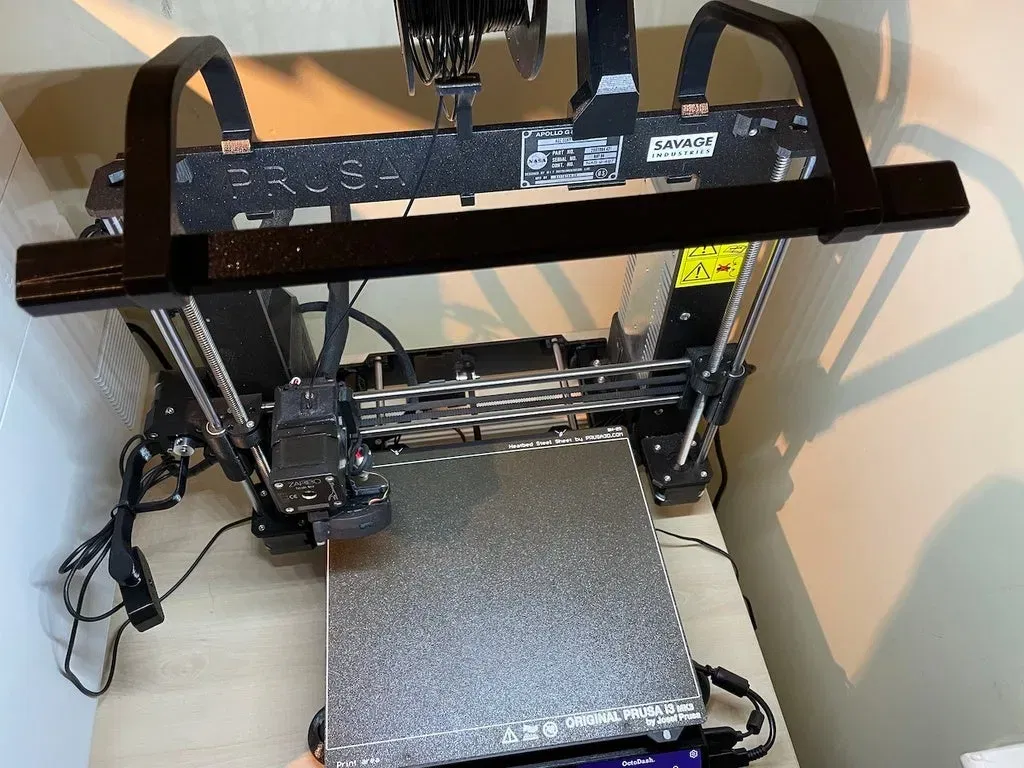

Bảng đèn LED cho Prusa I3 MK3 / MK3s với dải LED 8mm

Remixed from Bofh_1377s excellent light bar - Tôi đã tải về cái này để sử dụng một số dải LED IKEA mà tôi còn lại từ một dự án khác - nhưng nhận ra khi tôi đã in tất cả các bộ phận rằng dải mà tôi có không giống như cái cần thiết.

Vì vậy, tôi đã thiết kế lại chỉ thanh đèn - để phù hợp với một dải LED dán rẻ tiền, dễ dàng có sẵn. Cái này, để chính xác:

https://www.amazon.co.uk/gp/product/B00MHTNYWS/ref=ppx\_yo\_dt\_b\_asin\_title\_o04\_s00?ie=UTF8&psc=1

Nhưng tôi đoán bất kỳ loại nào cũng được miễn là nó rộng khoảng 8mm.

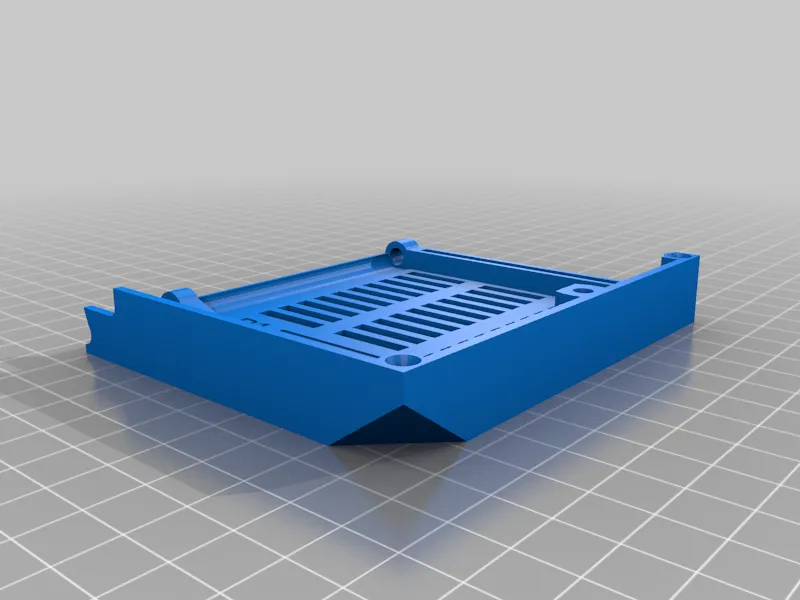

Các bộ phận còn lại vẫn giống như phiên bản gốc, nhưng tôi cũng đã thêm một cánh cửa Einsy đã được chỉnh sửa với một khe được cắt ra cho cáp nguồn đèn (nơi kabelkanal gặp đỉnh của vỏ Einsy), và tạo ra một số kẹp để gắn công tắc bật/tắt/điều chỉnh độ sáng vào thanh 3030 tạo thành khung dưới của Prusa.

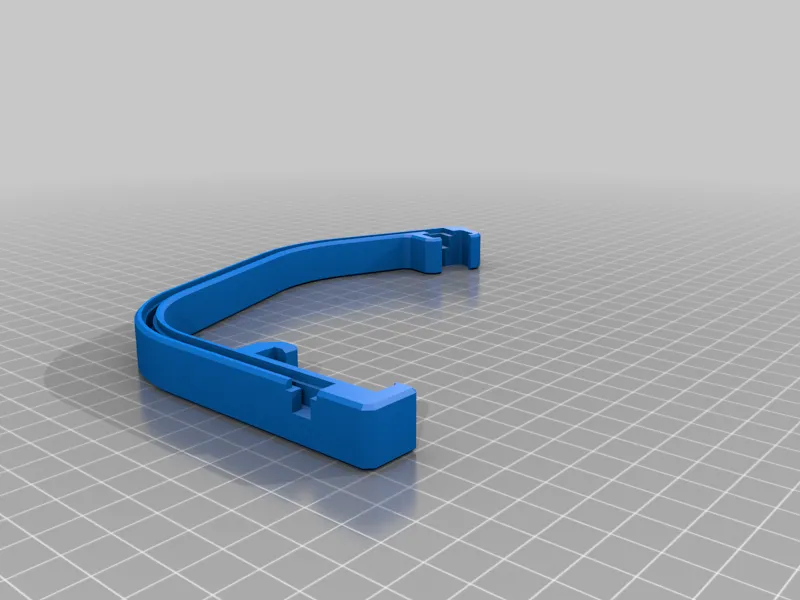

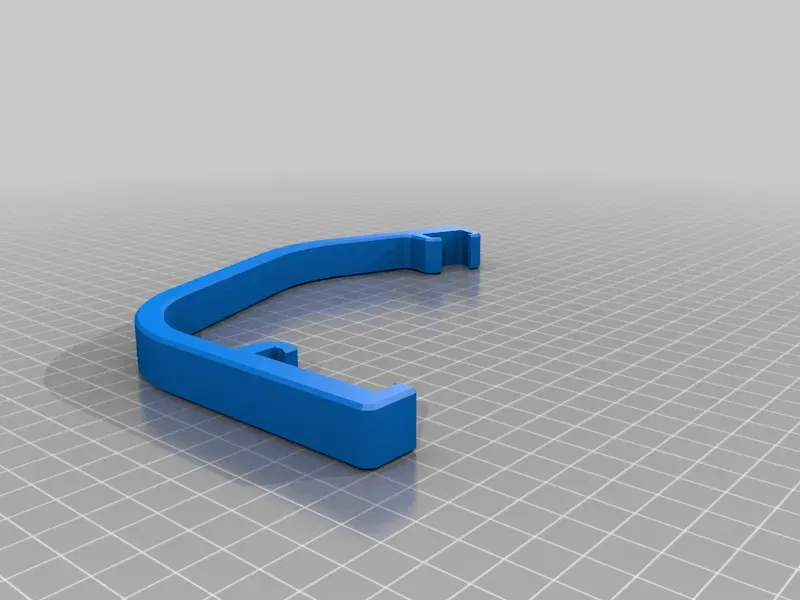

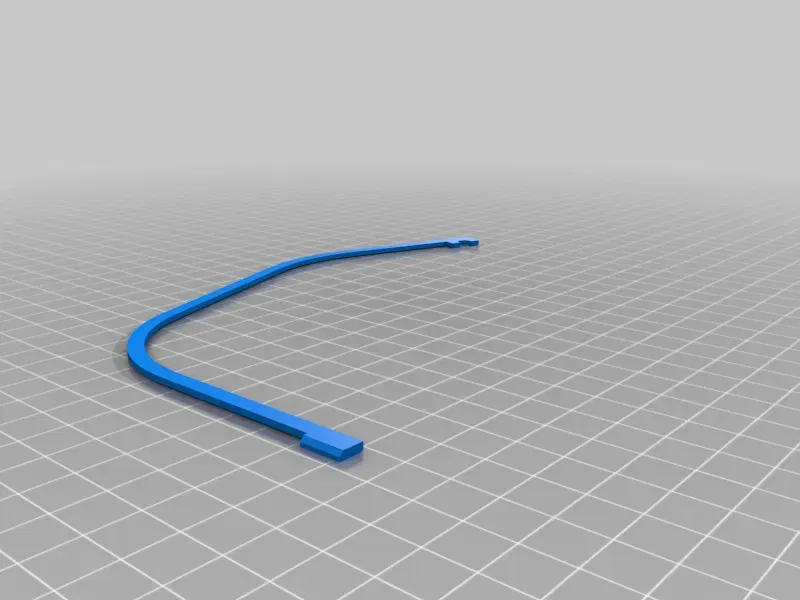

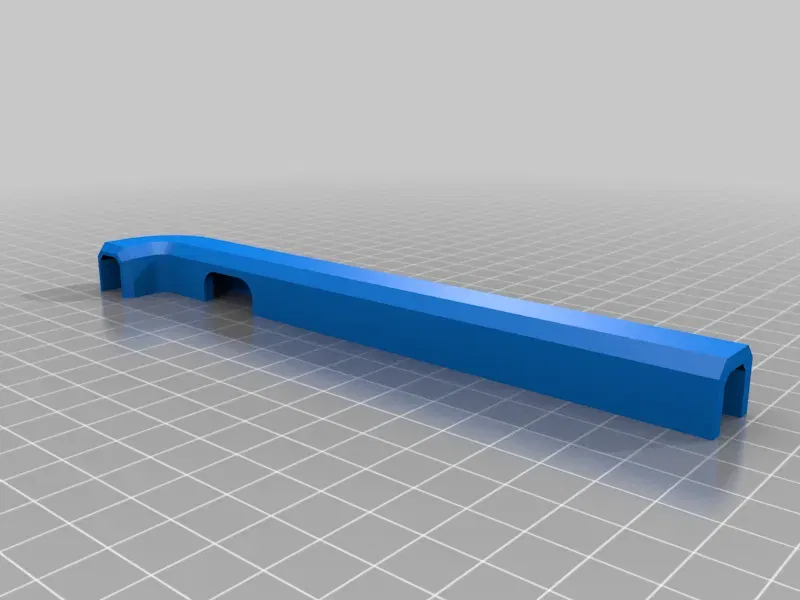

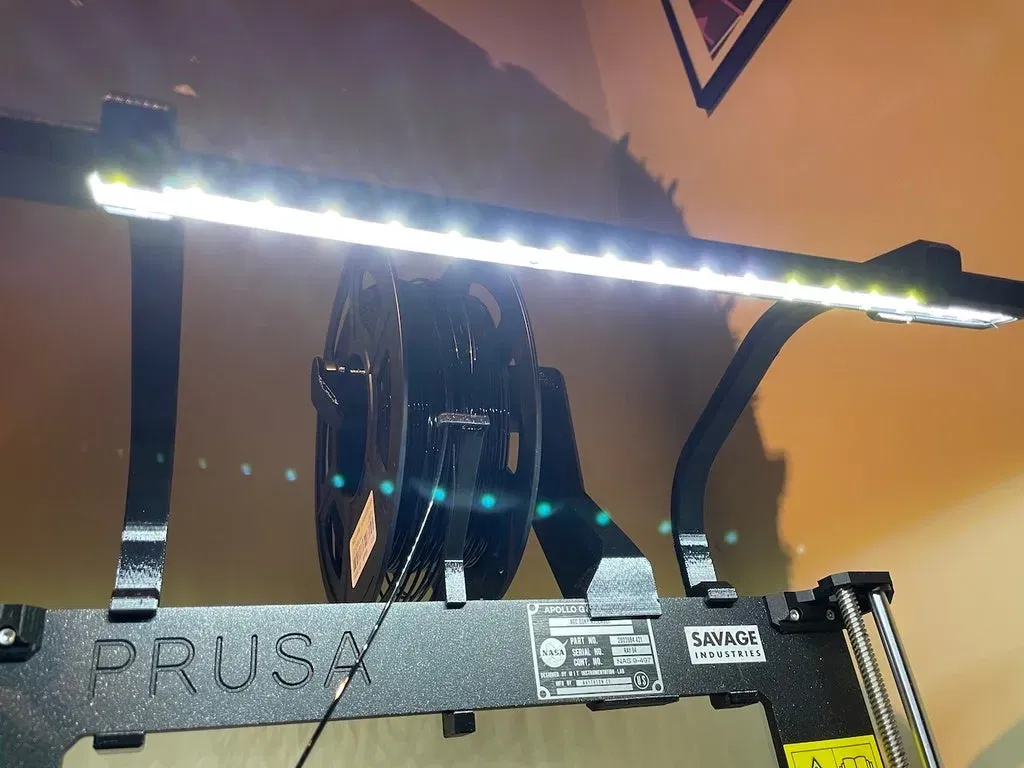

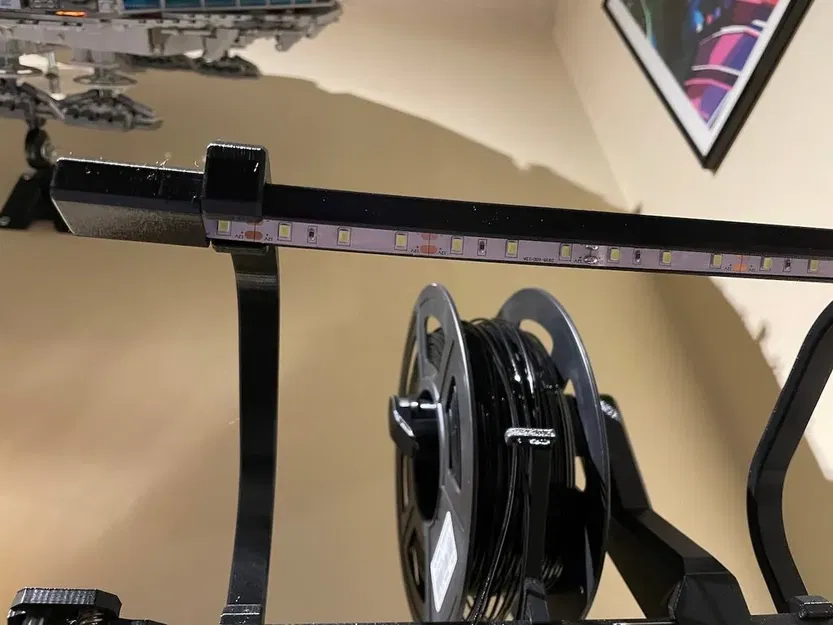

Thanh đèn sử dụng một dải LED liên tục được dán vào các bề mặt bên trong của thanh đèn. Nó gập lại ở đầu xa để chạy song song với chính nó ở phía bên kia của thanh.

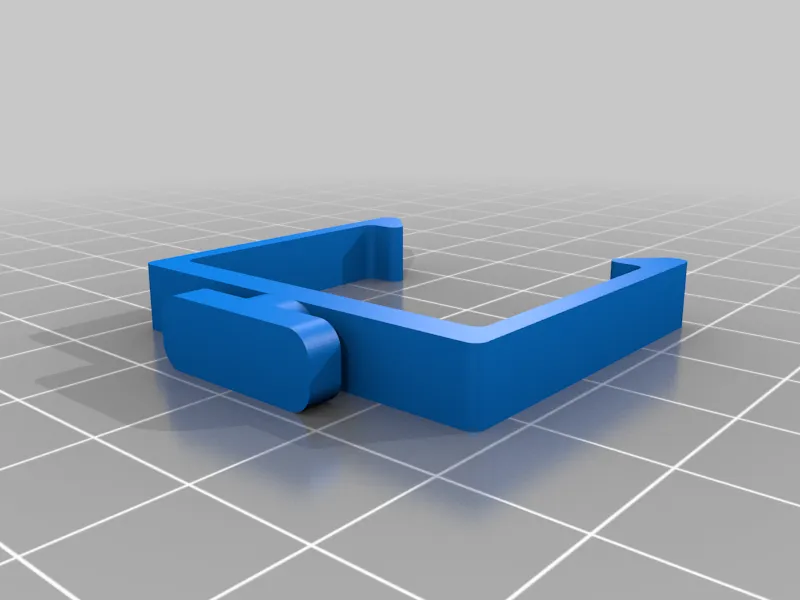

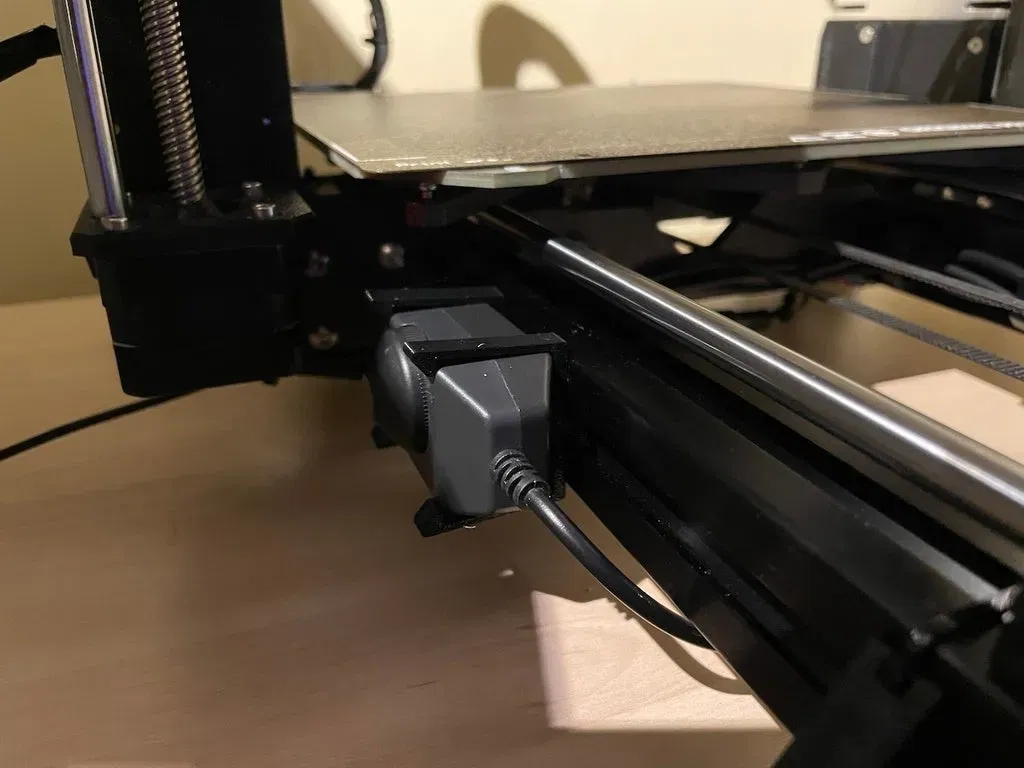

Các kẹp công tắc có đầu nhỏ được chèn vào rãnh khung, và giữ nguyên vị trí khi xoay 90 độ để chúng đứng thẳng như trong ảnh.

Hướng dẫn in

Danh mục: Tóm tắt Bộ phận Máy in 3D

Remixed from Bofh_1377s excellent light bar - Tôi đã tải về cái này để sử dụng một số dải LED IKEA mà tôi còn lại từ một dự án khác - nhưng nhận ra khi tôi đã in tất cả các bộ phận rằng dải mà tôi có không giống như cái cần thiết.

https://www.amazon.co.uk/gp/product/B00MHTNYWS/ref=ppx\_yo\_dt\_b\_asin\_title\_o04\_s00?ie=UTF8&psc=1

Nhưng tôi đoán bất kỳ cái nào cũng được miễn là nó rộng khoảng 8mm.

Các phần còn lại vẫn giữ nguyên như bản gốc, nhưng tôi cũng đã thêm một cánh cửa Einsy đã được sửa đổi với một khe được cắt ra cho cáp nguồn ánh sáng (nơi kabelkanal gặp đỉnh của vỏ Einsy), và tạo ra một số kẹp để gắn công tắc bật/tắt/điều chỉnh độ sáng vào thanh 3030 tạo thành khung dưới của Prusa.

Thanh này sử dụng một dải LED liên tục được dán vào các bề mặt bên trong của thanh ánh sáng. Nó quay trở lại ở đầu xa để chạy song song với chính nó ở phía bên kia của thanh.

Các kẹp công tắc có đầu nhỏ được chèn vào rãnh của khung, và giữ nguyên vị trí khi xoay 90 độ để chúng đứng thẳng như trong các bức ảnh.

Cài Đặt In

Thương Hiệu Máy In:

Prusa

Máy In:
