Giá đỡ Octopi cho vỏ Prusa với màn hình Hyperpixel 4

Tôi đã tải xuống và in ấn vỏ Pi4/Hyperpixel này của woodle:

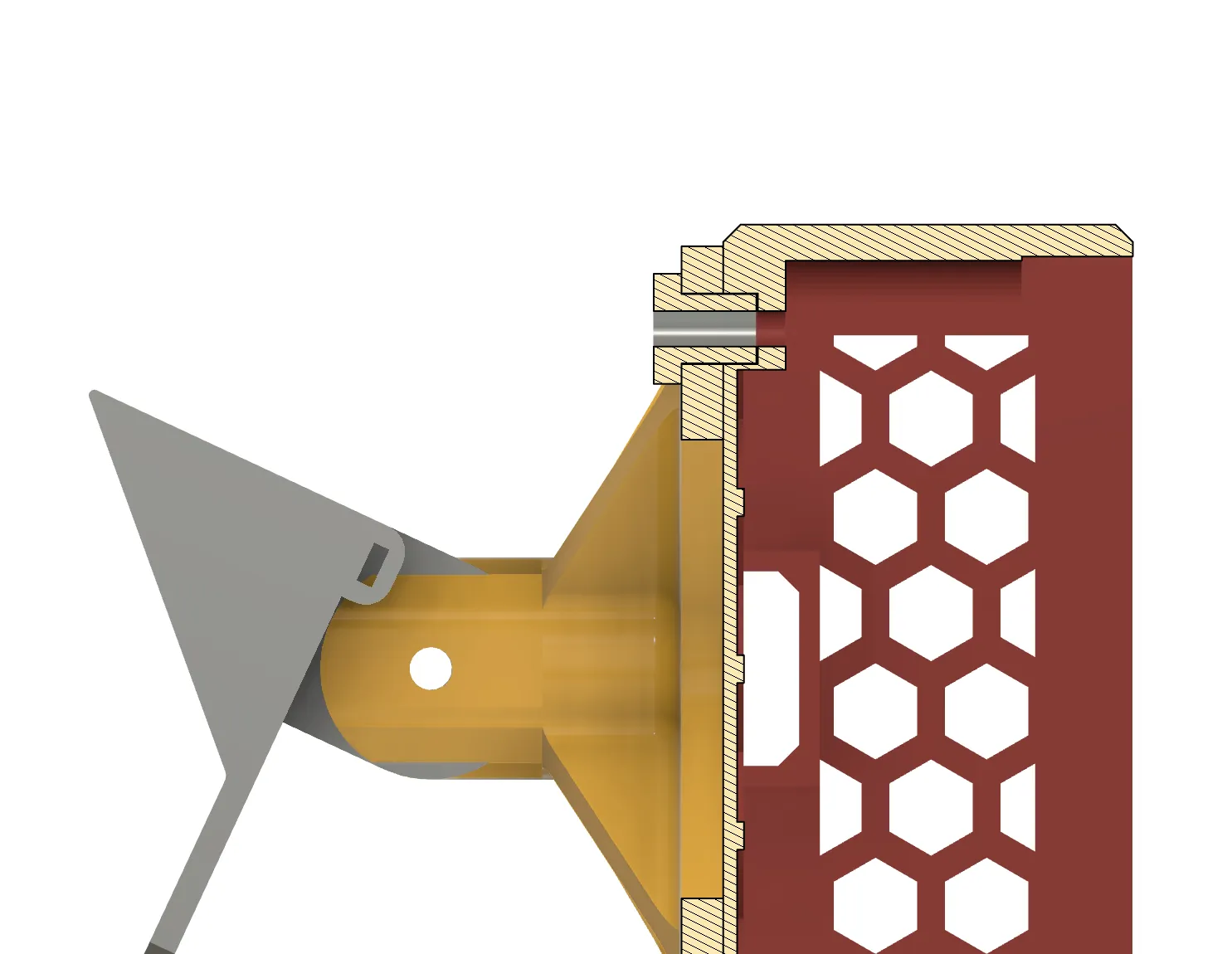

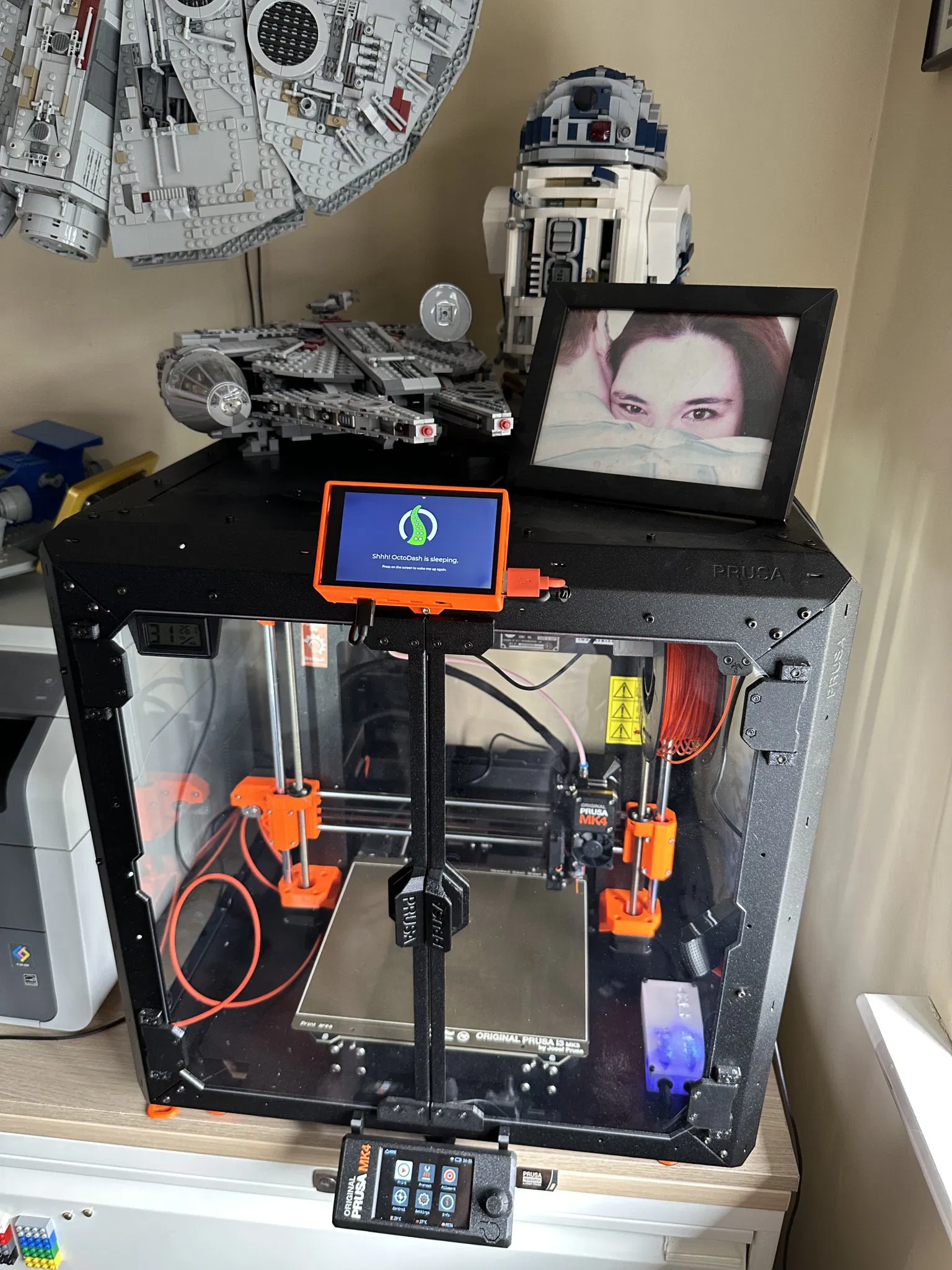

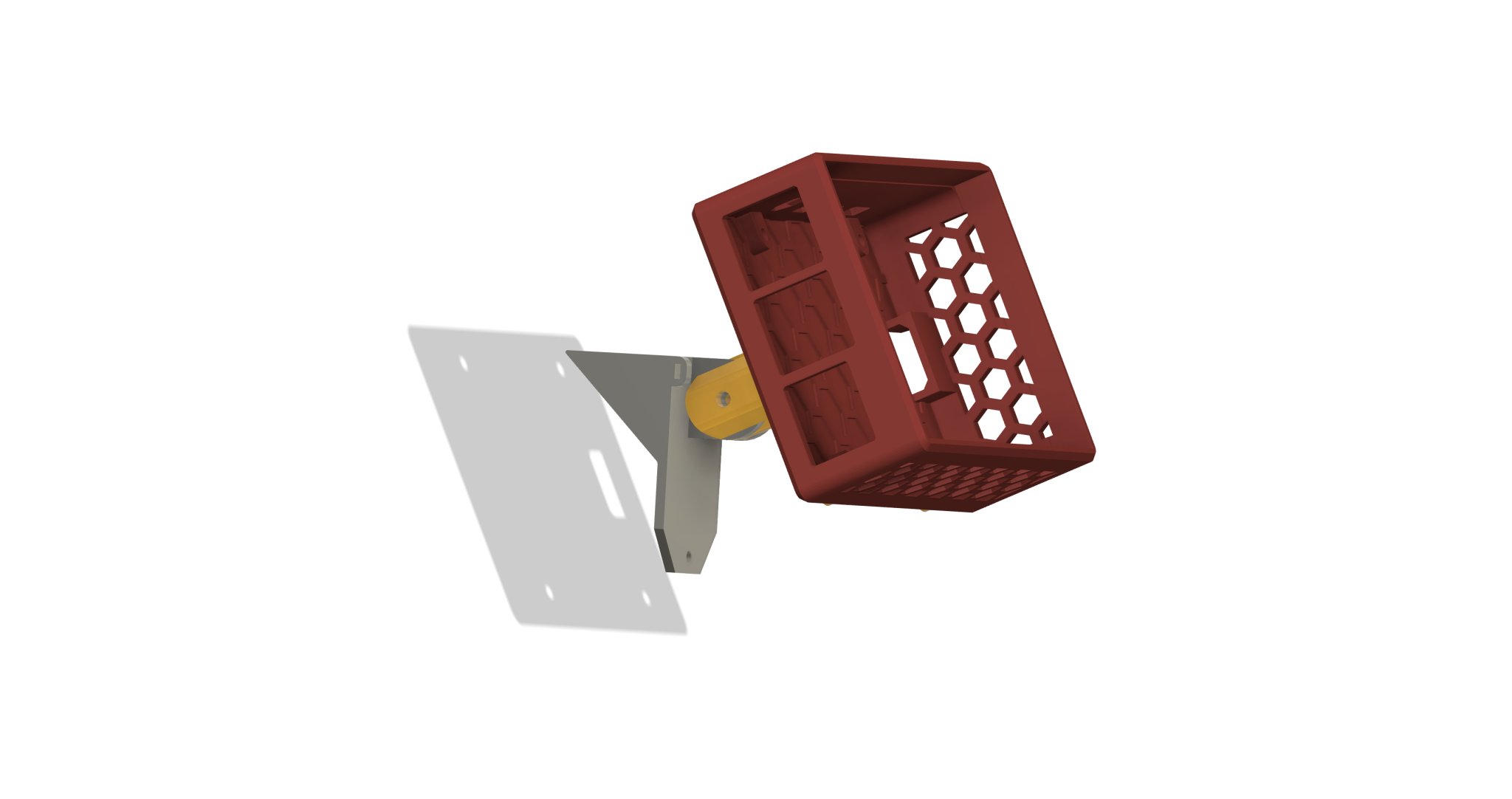

Và muốn tìm cách gắn nó vào Vỏ Prusa của tôi, vì nó chạy phiên bản octoprint/octodash của tôi. Đây là những gì tôi đã nghĩ ra - Một giá đỡ giống như nhện gắn vào mặt sau của vỏ, và sau đó được gắn vào vỏ thông qua một khớp ma sát điều chỉnh để cho phép các góc nhìn khác nhau của màn hình cảm ứng. Ngoài các tệp bên dưới, bạn sẽ cần tải xuống vỏ của woodle từ liên kết ở trên. Bạn cũng sẽ cần:

4 x 12mm vít m2. 5 - những cái này gắn nhện vào mặt sau của vỏ thông qua 4 vòng đệm, thay thế cho các vít hyper pixel ban đầu. 1 vít M3 x 20

1 đai ốc Nyloc M3

2 vít M3 x 6mm

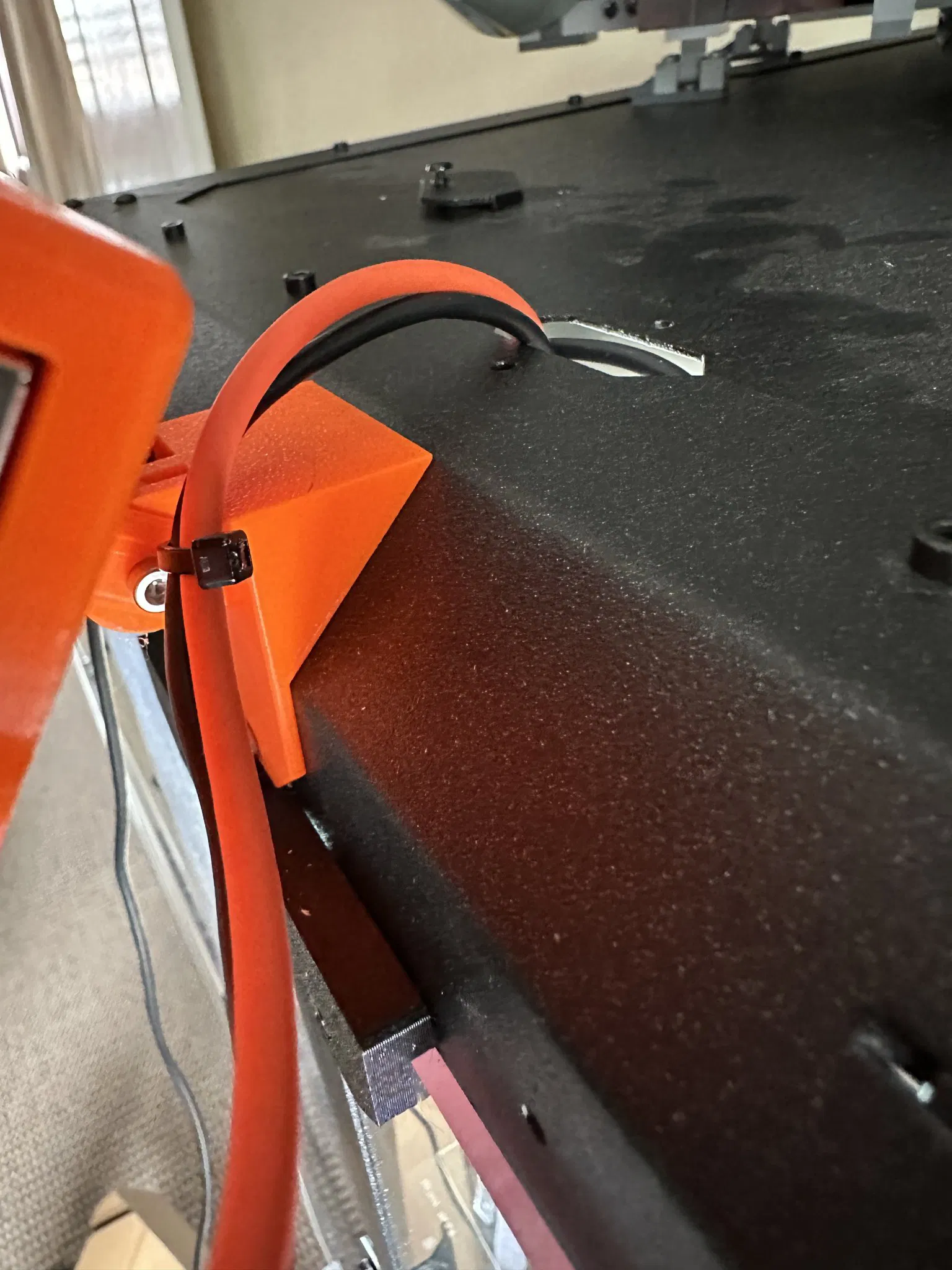

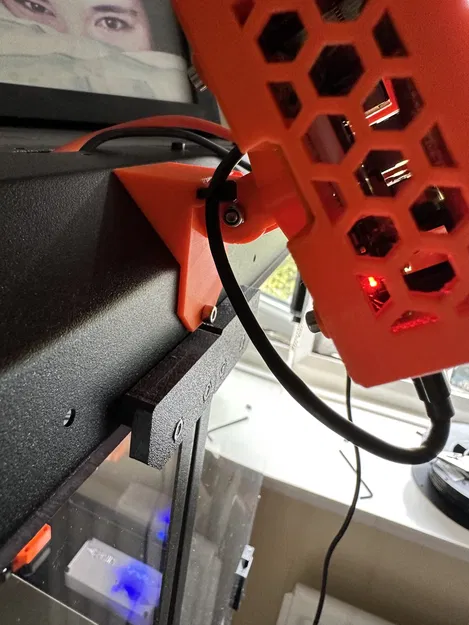

Khi bạn đã in tất cả các phần, hãy lắp ráp Pi & Màn hình và đưa nó vào vỏ. Sau đó, đặt nhện lên mặt sau của vỏ, căn chỉnh nó với các lỗ trên đó. Phần nhô lên ở mặt sau của nhện nên nằm ở giữa của vỏ. Đặt 4 vòng đệm hình mũ chóp qua các lỗ trên nhện và vào các rãnh trong vỏ. Những cái này giúp căn chỉnh nhện. Sau đó, vặn chặt nó vào vị trí bằng 4 vít m2. 5 - chúng đi qua các vòng đệm, vỏ và Pi và vặn vào các trụ trên màn hình, khóa mọi thứ lại. Điểm gắn/gốc được kết nối với vỏ bằng hai vít M3 x 6mm. Một từ bên trong vỏ Prusa vào phần nghiêng của gốc, và một cái khác từ mặt trước của phần gốc vào một lỗ trống trong khung vỏ. Vít từ bên trong là cái giữ mọi thứ ở vị trí - cái khác chỉ ngăn nó quay. Nếu bạn muốn, bạn có thể sử dụng một vít dài hơn ở đây và đặt một đai ốc ở phía bên kia - nhưng tôi không thấy cần thiết. Đưa các ngón tay của nhện vào các ngón tay của gốc, và gắn lại bằng vít m3x20 và nyloc. Cuối cùng, có hai vòng trong phần gốc cho dây zip để giúp quản lý cáp. Các bản in vỏ Prusa khác của tôi:
