Phân phối điện cho vỏ máy in Prusa nguyên bản

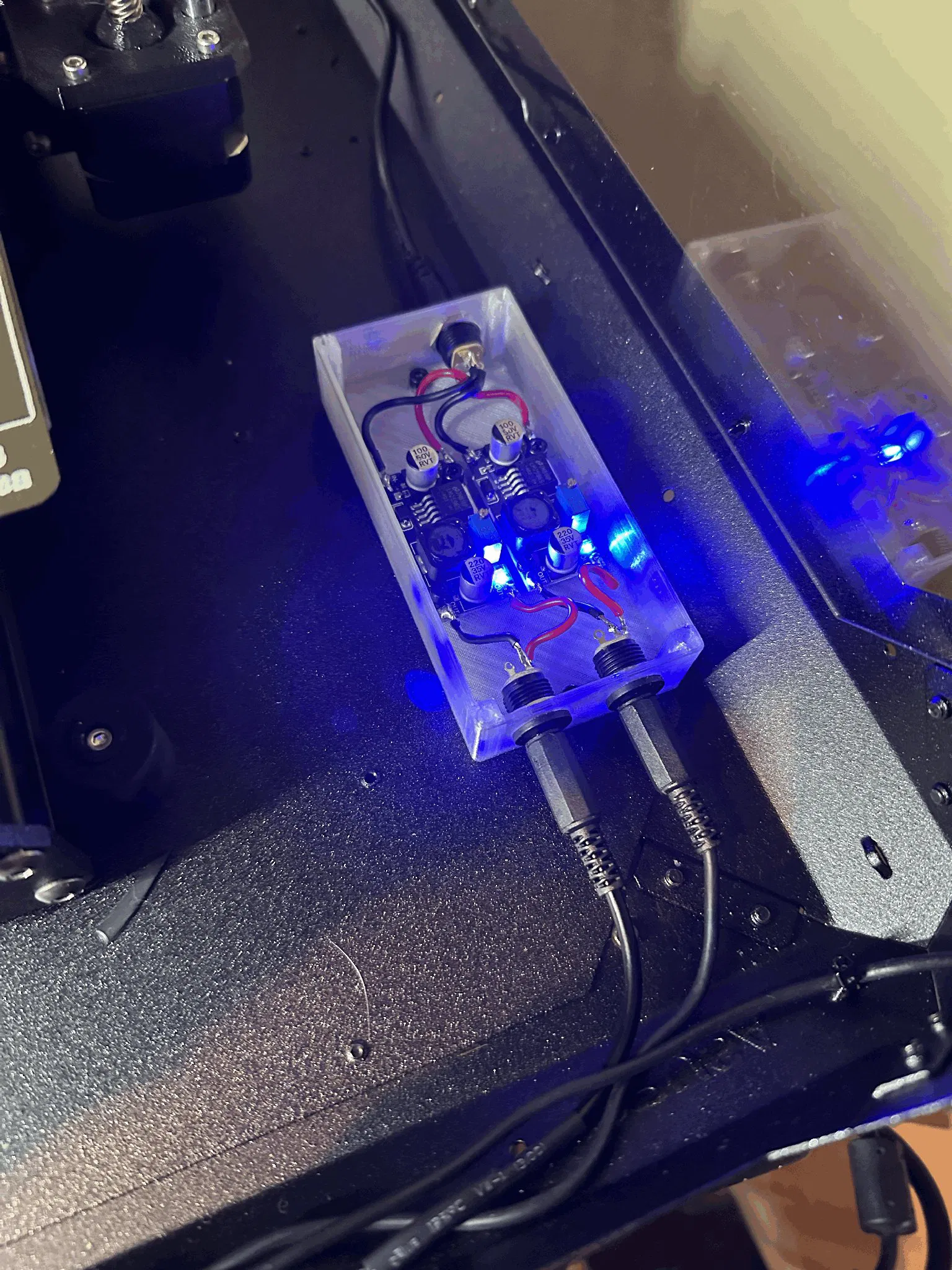

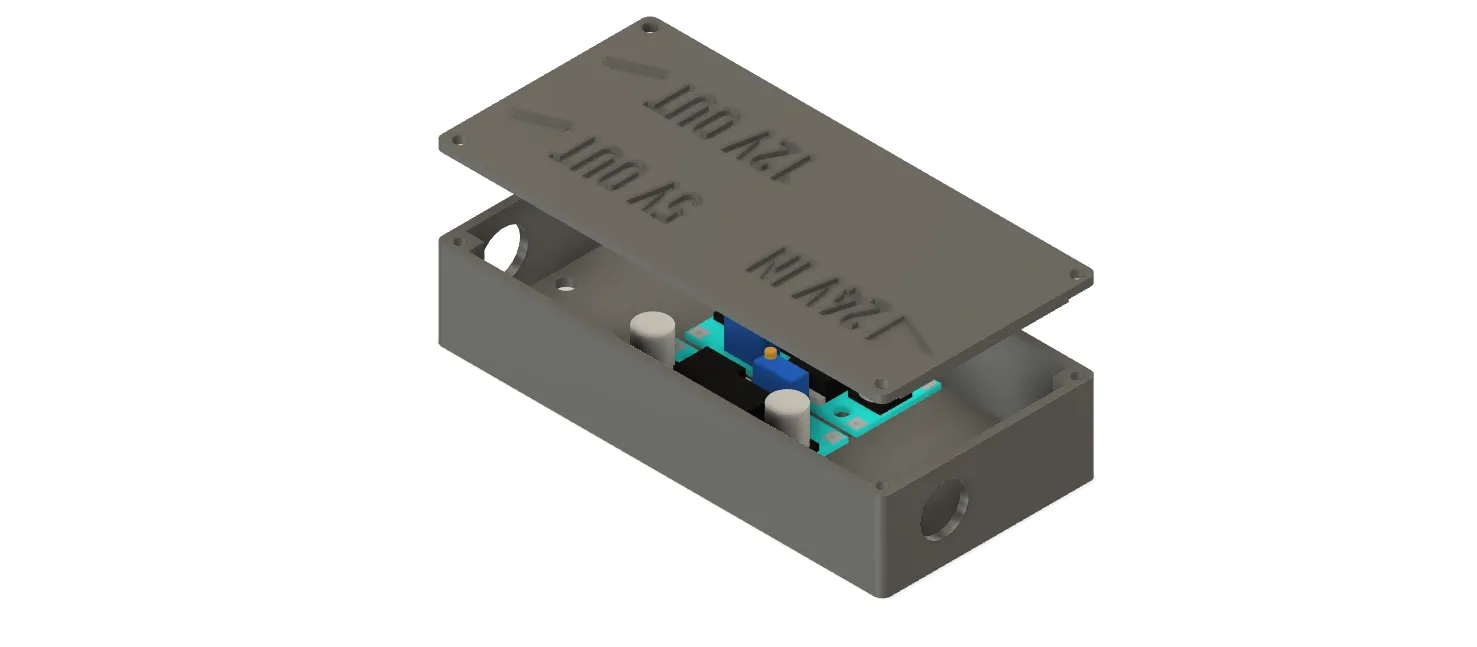

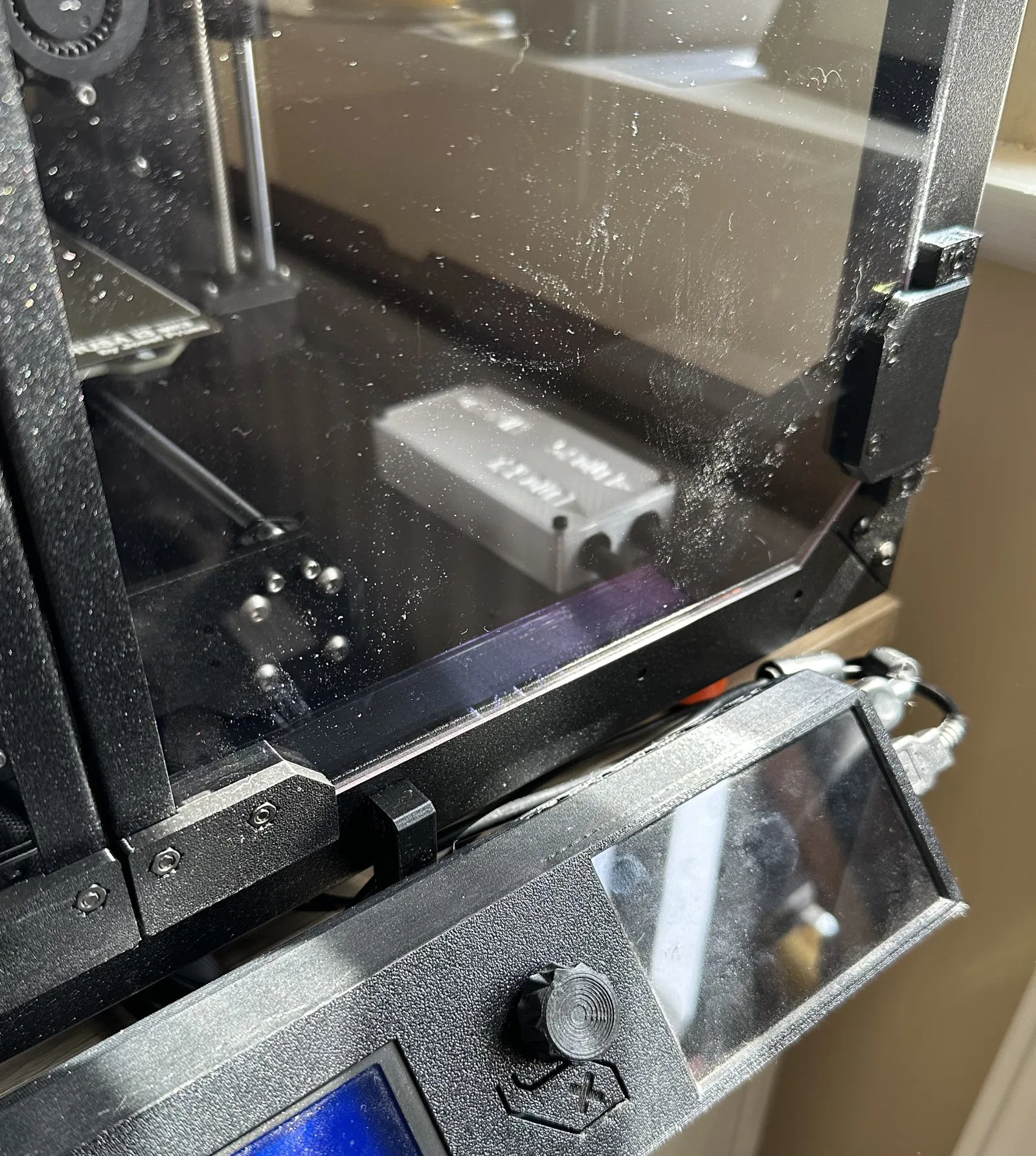

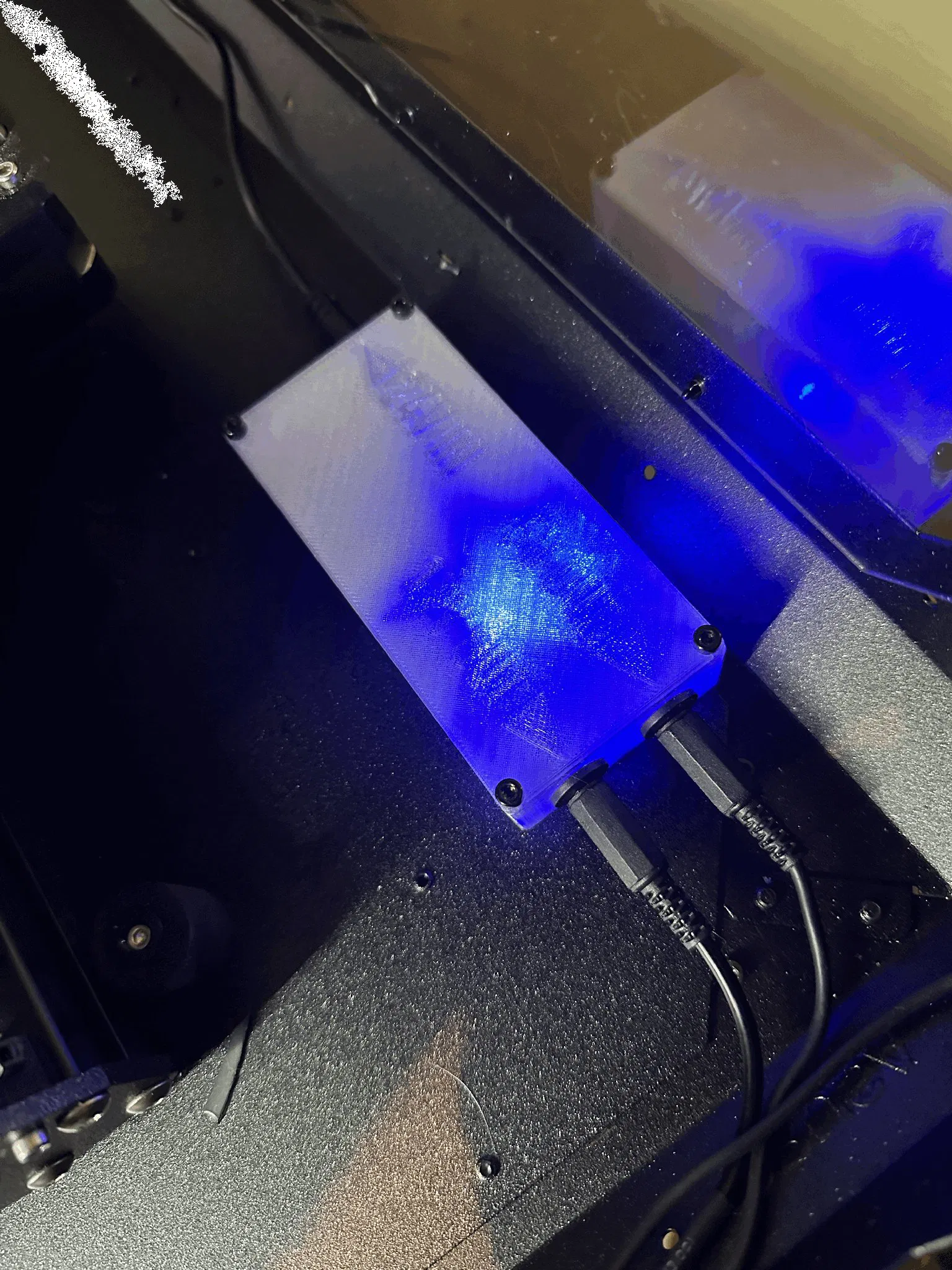

Một trường hợp đơn giản được thiết kế để vừa với các lỗ ren ở đáy hộp, và chứa một cặp mô-đun chuyển đổi DC-DC (LM2596)

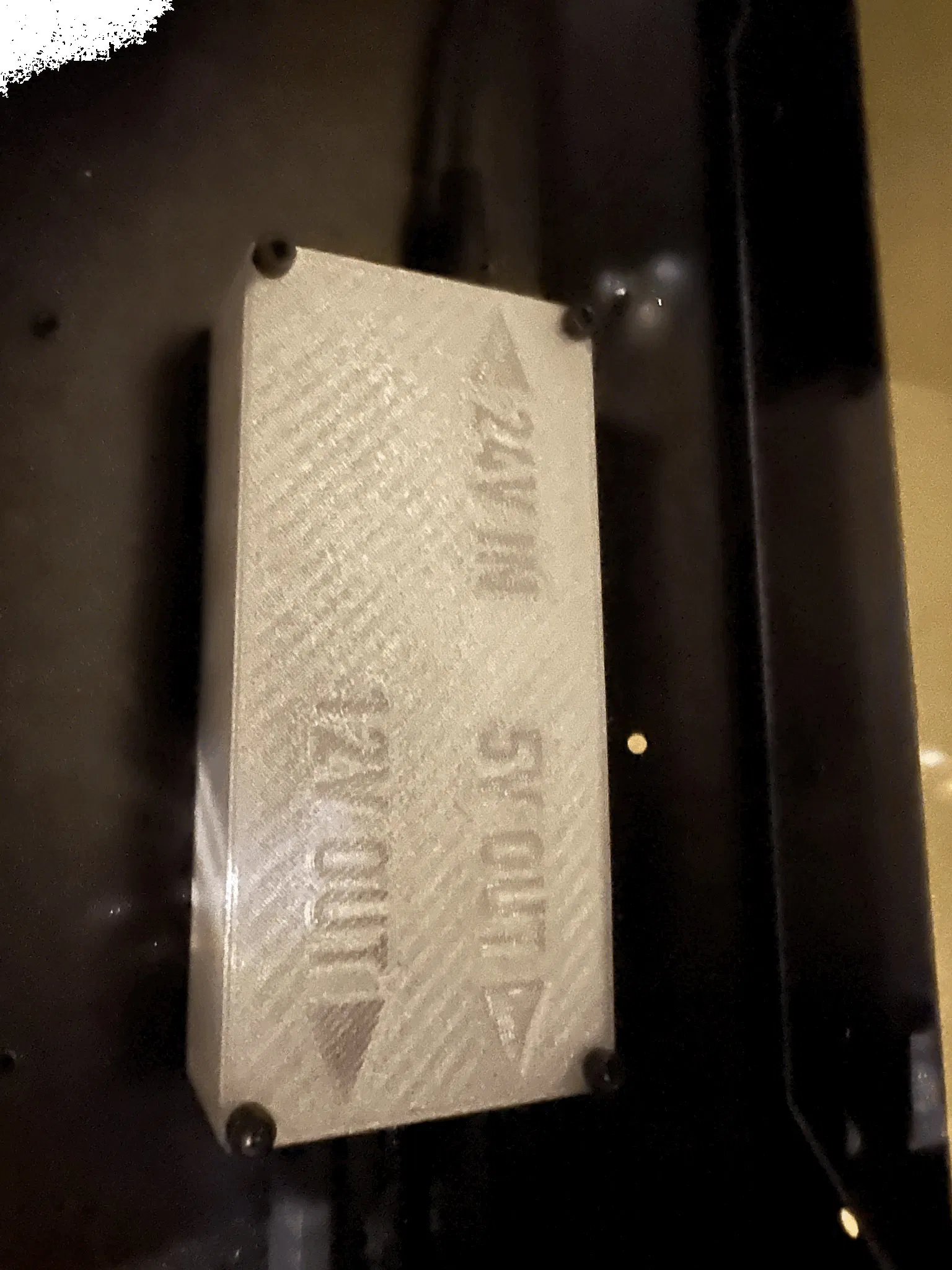

Điều này cho phép tôi chạy nguồn từ PSU ở 24v, và sau đó gửi 12v đến thanh đèn của tôi và 5v đến raspberry PI chạy octoprint/octodash. Mọi thứ sau đó sẽ được cấp nguồn khi máy in được bật. In dễ dàng - không cần hỗ trợ. Tôi đã sử dụng chiều cao lớp. 3 và 15% độ đặc (nhưng thực sự điều đó không quan trọng vì hầu hết nó đều là rắn). Tôi đã sử dụng PETG trong suốt không tên mà tôi đã tải, với hồ sơ PETG Prusament trong eSlicer. Rõ ràng bạn sẽ cần hai mô-đun DC, nhưng cũng cần 3 jack nguồn và ổ cắm để chạy nguồn vào và ra. Tôi đã làm mọi thứ theo kiểu trung tâm dương để dễ nhớ. Mọi thứ được gắn bằng vít M3 - 5mm cho nắp và các bảng DC, 8mm cộng với đệm để gắn hộp vào đáy của vỏ. Tất cả những thứ này tôi đã có sẵn từ việc xây dựng vỏ. [sửa đổi - Bộ chuyển đổi DC-DC XL4005 5A cũng vừa vì chúng có khoảng cách lỗ và kích thước tổng thể giống nhau. Tôi đã chuyển sang một cái ở phía 5v để cung cấp nhiều năng lượng hơn cho Pi]
