Ngàm gắn cảm biến nhựa di động cho Ender 3 V3 SE/KE
Cải tiến cho cảm biến nhựa của bạn linh hoạt hơn. Thiết kế này cho phép di chuyển cảm biến lên trên nắp giàn để tránh giới hạn chiều cao khi in, đi kèm tùy chọn bắt vít trực tiếp hoặc dùng threaded insert cho dòng Ender 3 V3 SE/KE.
Mô tả

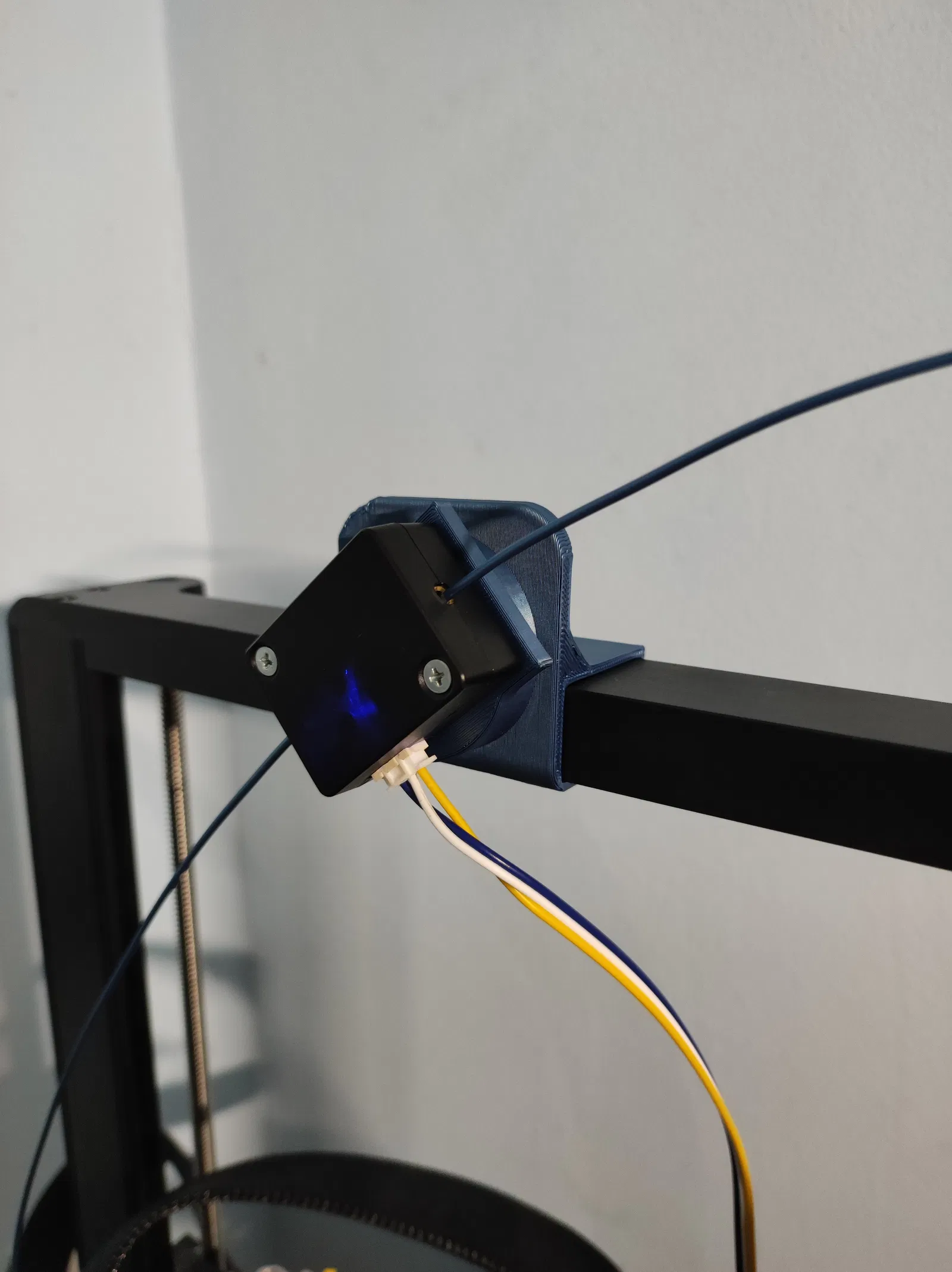

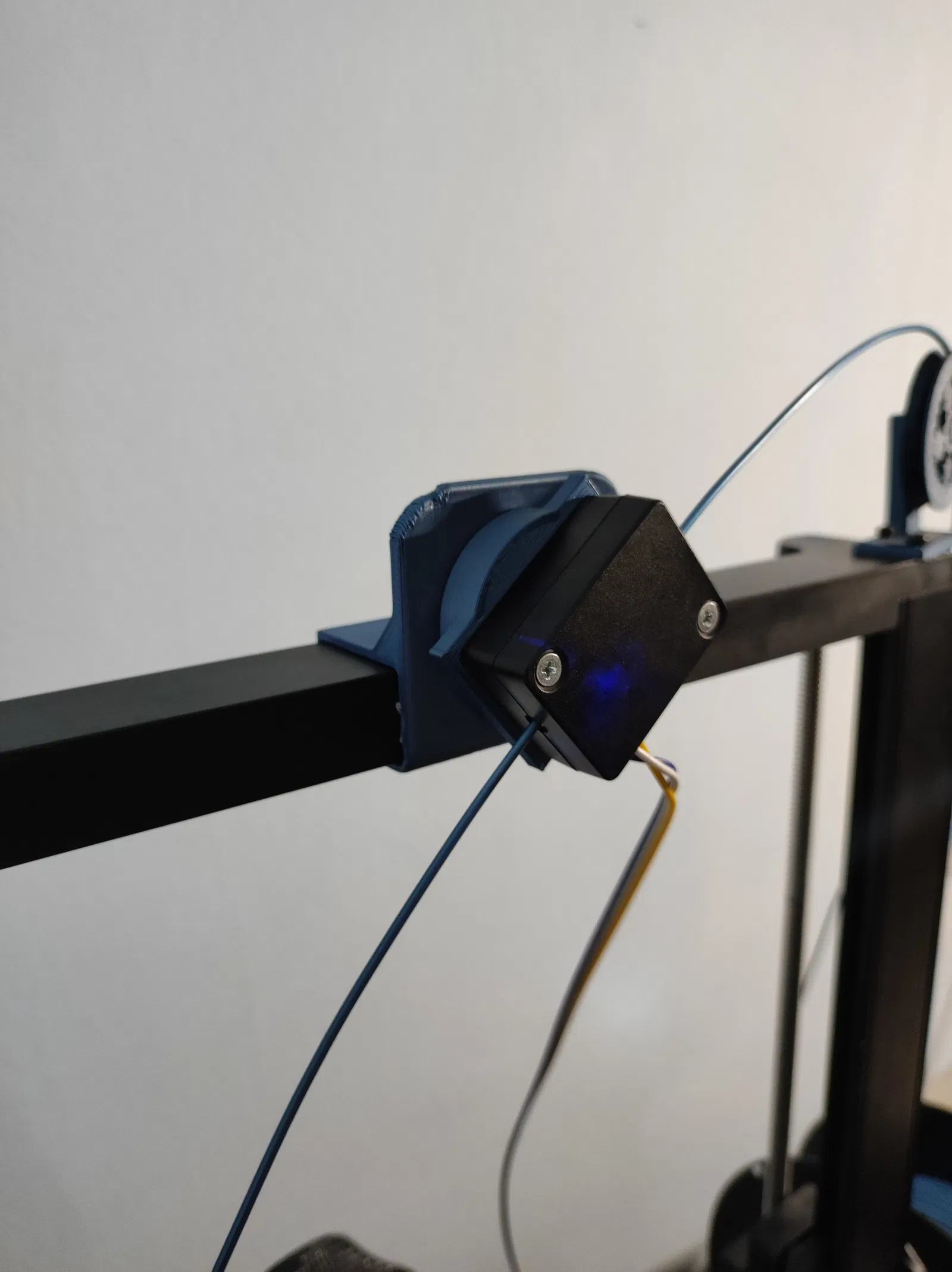

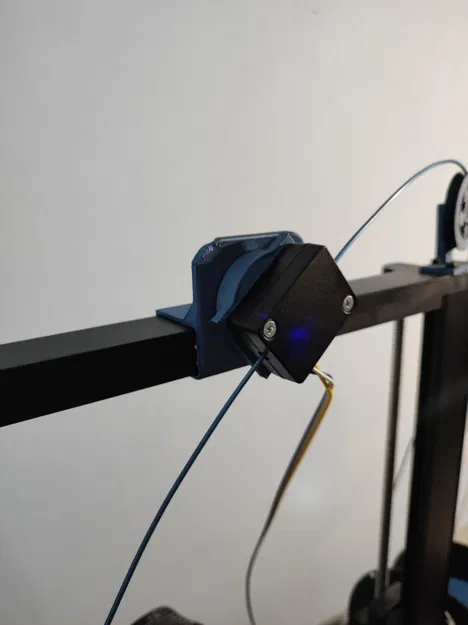

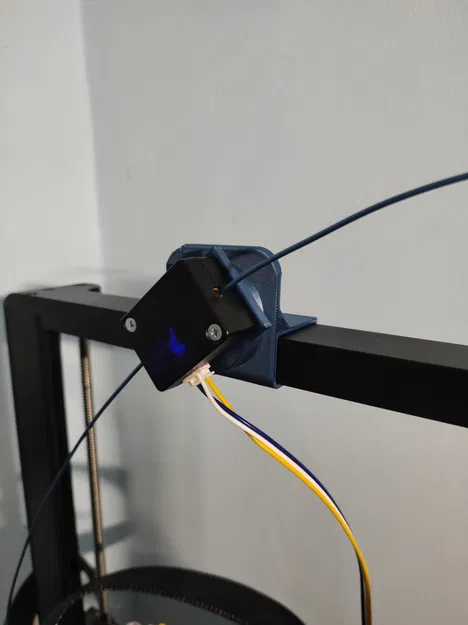

Lưu ý: Hãy dùng kẹp máy in V2. Mình nhận ra rằng việc để cảm biến nhựa hướng xuống dưới làm giới hạn khả năng in ở độ cao trên Z200, vì vậy mình đã thiết kế lại phần ngàm để cảm biến nằm phía trên nắp giàn (gantry cap).
Mình quên mất là có thể in luôn các chi tiết khớp nối, nhưng phần này lắp vào cũng rất khít nên không vấn đề gì.
Bạn sẽ cần dùng thêm chất bôi trơn, mình thì dùng PTFE khô và thấy nó hoạt động cực kỳ mượt mà. Bạn cũng có thể ủi (ironing) bề mặt trên của ngàm cảm biến để làm phẳng phần tiếp xúc cọ xát với ngàm cố định.
Để gắn cảm biến vào đúng vị trí, bạn có thể chọn một trong hai mẫu mình cung cấp. Một mẫu được thiết kế để bắt vít trực tiếp vào nhựa với dung sai 0.2mm, mẫu còn lại dùng cho threaded insert M3 kích thước 4.2x3mm.
